Installation

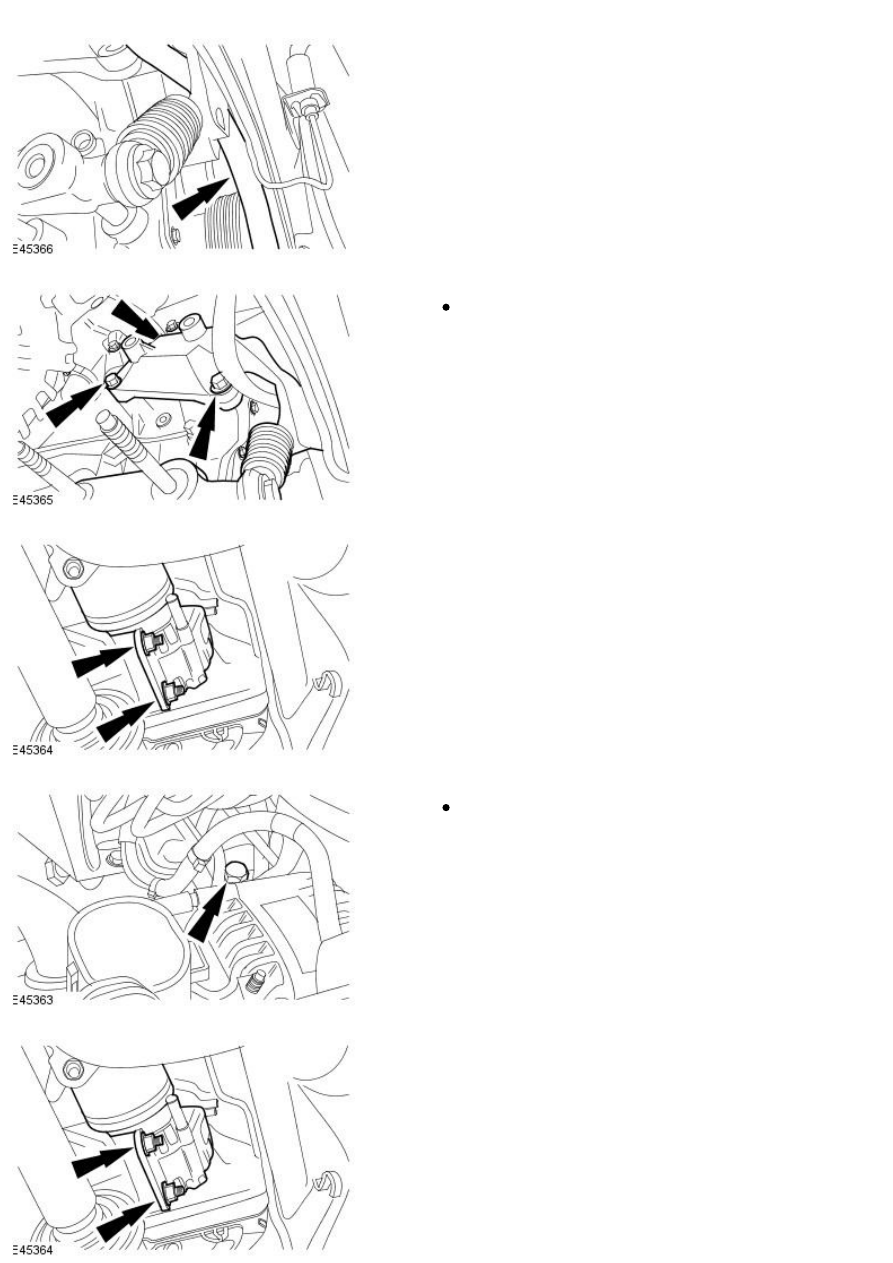

1. Install the accessory drive belt.

2. Attach the accessory drive belt tensioner assembly.

Tighten to 47 Nm.

3. NOTE: Loosely install the generator retaining nuts.

Attach the generator.

4. Install the generator retaining bolt.

Tighten to 47 Nm.

5. Tighten to 47 Nm.

6. Connect the generator electrical connector.

7. Attach the generator positive cable.

Tighten to 8 Nm.

8. Using the special tool, install the accessory drive belt.

9. Install the right-hand wheel arch liner access panel.

10. Install the right-hand road wheel.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

11. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

12. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

Published: 11-May-2011

Accessory Drive - Accessory Drive Belt2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27

Removal and Installation

Special Tool(s)

Accessory Belt De-tensioner

303-703

Removal

1. Disconnect the battery ground cable. For additional information, refer to

Section

 414-01 Battery, Mounting and Cables

.

2. Remove the splash shield.

3. Remove the wheel and tire assembly. For additional information, refer

to Section

 204-04 Wheels and Tires

.

4. Detach the accessory drive belt.

1. Using the special tool, de-tension the accessory drive belt.

2. Detach the accessory drive belt.

5. Remove the accessory drive belt.

1. Slacken the tensioner.

2. Remove the accessory drive belt.

Installation

1. To install, reverse the removal procedure.

Tighten to 47 Nm.
