4.

CAUTION: The fuel metering valve retaining bolts must be

tightened in the following stages. Failure to follow this instruction may
result in damage to the fuel metering valve.

Tighten the fuel metering valve retaining bolts in two stages.

Stage 1: 2.5 Nm

Stage 2: 5.5 Nm

5. Connect the fuel metering valve and fuel temperature sensor electrical

connectors.

6. Install the air cleaner mount bracket.

Tighten the retaining bolts.

Attach the wiring harness.

7. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

Published: 11-May-2011

Fuel Charging and Controls - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS)
- Puma - Fuel Return Line Venturi

Removal and Installation

General Equipment

Pneumatic vacuum gun

Removal

1. WARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
mixtures are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

• CAUTIONS:

 Diesel fuel injection equipment is manufactured to very precise

tolerances and fine clearances. It is therefore essential that absolute
cleanliness is observed when working with these components. Always
install blanking plugs to any open orifices or lines.

 Always carry out the cleaning process before carrying out any repairs

to the fuel injection system components. Failure to follow this instruction
may result in foreign matter ingress to the fuel injection system.

Remove the air cleaner.
For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

2. Detach the engine wiring harness.

3. Remove the air cleaner mount bracket.

4. NOTE: Protect the fuel metering valve electrical connector with lint-free
material to prevent contamination from the cleaning fluid.

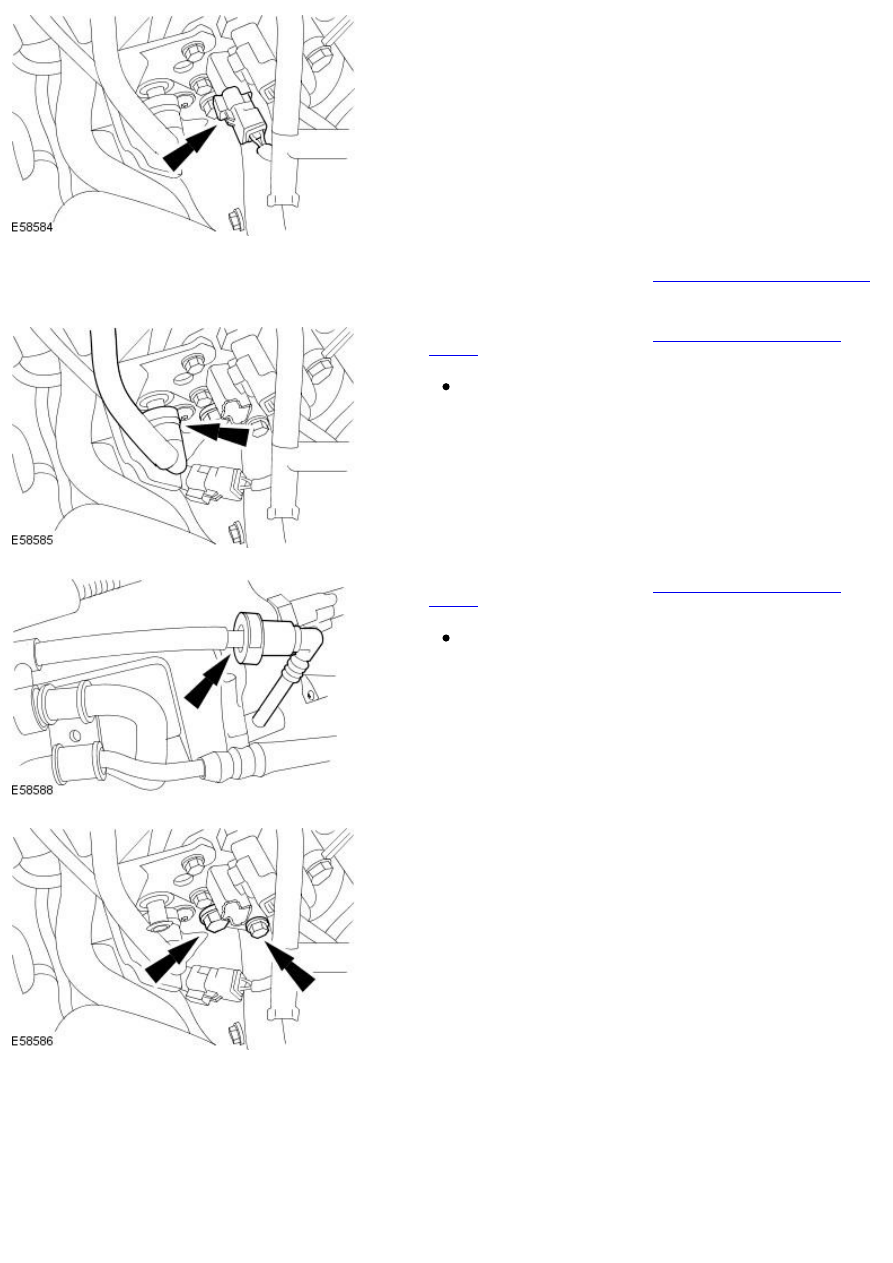

Disconnect the fuel metering valve electrical connector.

5. Clean the fuel pump, fuel return lines and surrounding area.

For additional information, refer to:

Fuel Injection Component Cleaning

(303-04B Fuel Charging and Controls - 2.0L Duratorq-TDCi/2.2L
Duratorq-TDCi (110kW /150PS) - Puma, General Procedures).

6. Disconnect the fuel filter return line from the fuel pump.

For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

Install blanking plugs to the open orifices.

7. Disconnect the fuel injector to fuel pump return line.

For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

Install blanking plugs to the open orifices.

8. Remove the fuel pump shield lower retaining bolts.

9. Remove the fuel pump shield upper retaining bolts.

10. Using the pneumatic vacuum gun, vacuum foreign material from the

fuel pump, fuel return line venturi and the fuel pump fuel return lines.

11. Remove the fuel pump shield.

12. Remove the fuel return line venturi.

Install a blanking plug to the open port on the fuel pump.

Installation

1. WARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type

when working on or near any fuel related components. Highly flammable
mixtures are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

• CAUTIONS:

 Diesel fuel injection equipment is manufactured to very precise

tolerances and fine clearances. It is therefore essential that absolute
cleanliness is observed when working with these components. Always
install blanking plugs to any open orifices or lines.

 Always carry out the cleaning process before carrying out any repairs

to the fuel injection system components. Failure to follow this instruction
may result in foreign matter ingress to the fuel injection system.

To install, reverse the removal procedure.

Tighten to 6 Nm.
