13.

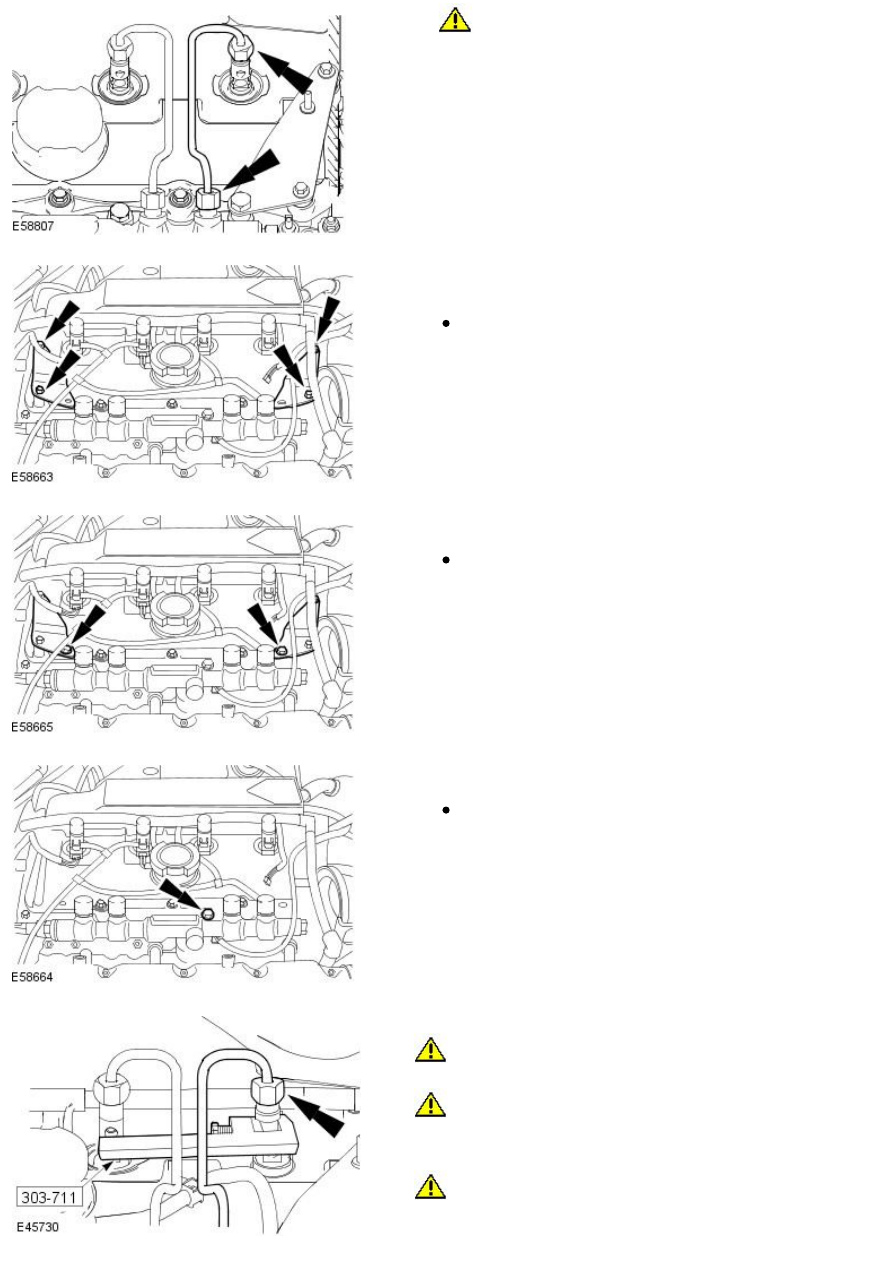

CAUTION: Make sure that the fuel injector does not move when

loosening the fuel injector locking collar. Failure to follow this instruction
will result in damage to the fuel injector and the fuel injector sealing
washer.

Using the special tool, remove the fuel injector.

Installation

• W ARNINGS:

 Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related components. Highly

flammable mixtures are always present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

• CAUTIONS:

 Make sure the workshop area in which the vehicle is being worked on is as clean and as dust free as possible. Foreign matter from

work on clutches, brakes or from machining or welding operations can contaminate the fuel system and may result in later malfunction.

 Always carry out the cleaning process before carrying out any repairs to the fuel injection system components. Failure to follow this

instruction may result in foreign matter ingress to the fuel injection system.

 Diesel fuel injection equipment is manufactured to very precise tolerances and fine clearances. It is therefore essential that absolute

cleanliness is observed when working with these components. Always install blanking plugs to any open orifices or lines.

 Do not disassemble the fuel injectors or clean the nozzles, even with an ultrasonic cleaner. Always install new fuel injectors when

required.

• NOTE: Install new high-pressure fuel supply lines.

• NOTE: Install a new valve cover fuel injector seal.

• NOTE: Install a new injector nut O-ring seal (if equipped).

• NOTE: Install new fuel return line O-ring seals.

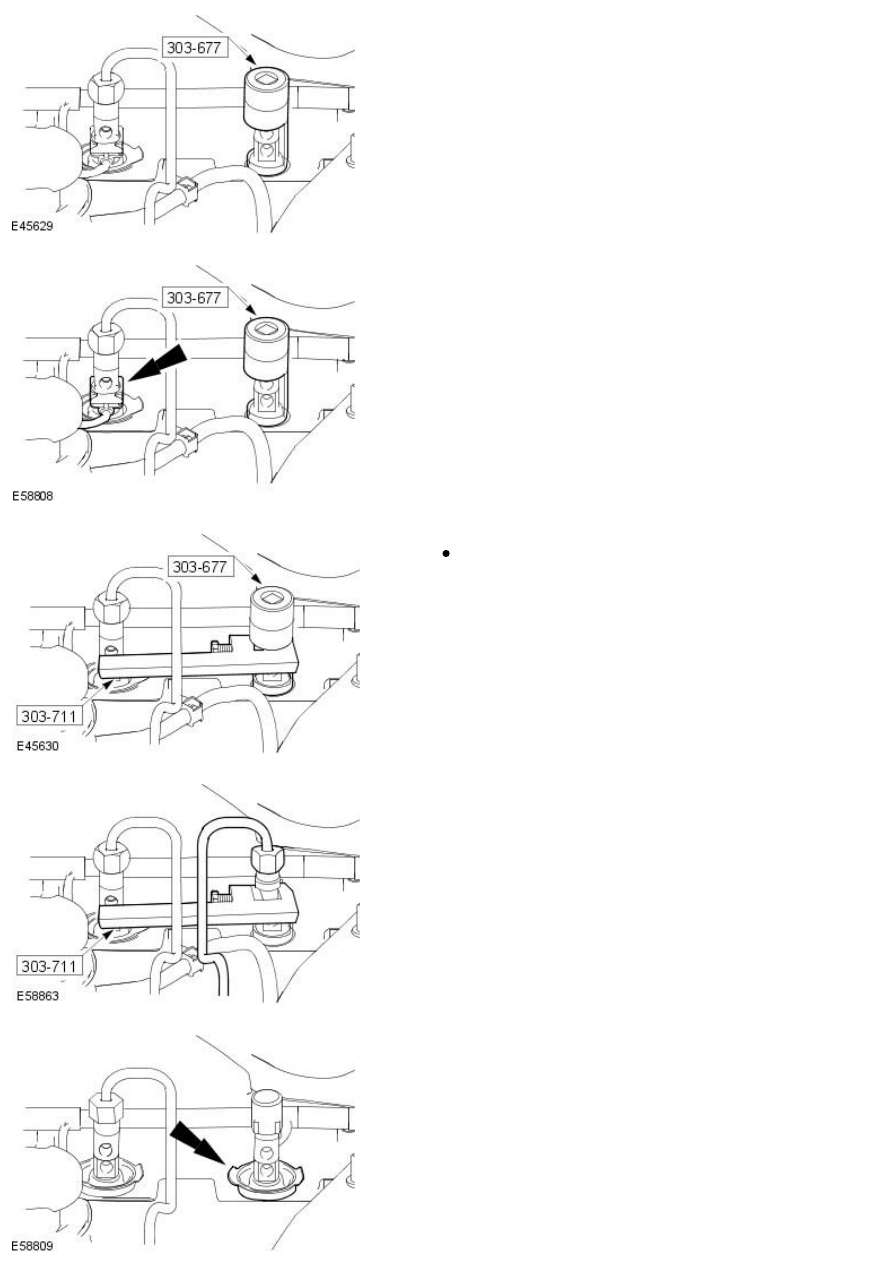

1. Record the identification code from the new fuel injector to upload into

the Jaguar approved diagnostic system during configuration (graphic
shows an example of the identification code only).

2. NOTE: Do not tighten the fuel injector locking collar at this stage.

Using the special tool, install the fuel injector.

3. Disconnect the fuel injector electrical connector.

4. Using the special tools, tighten the fuel injector locking collar.

Tighten to 47 Nm.

5. Remove the special tool.

6. Install the valve cover fuel injector seal.

7. NOTE: High-pressure fuel supply lines shown removed for clarity.

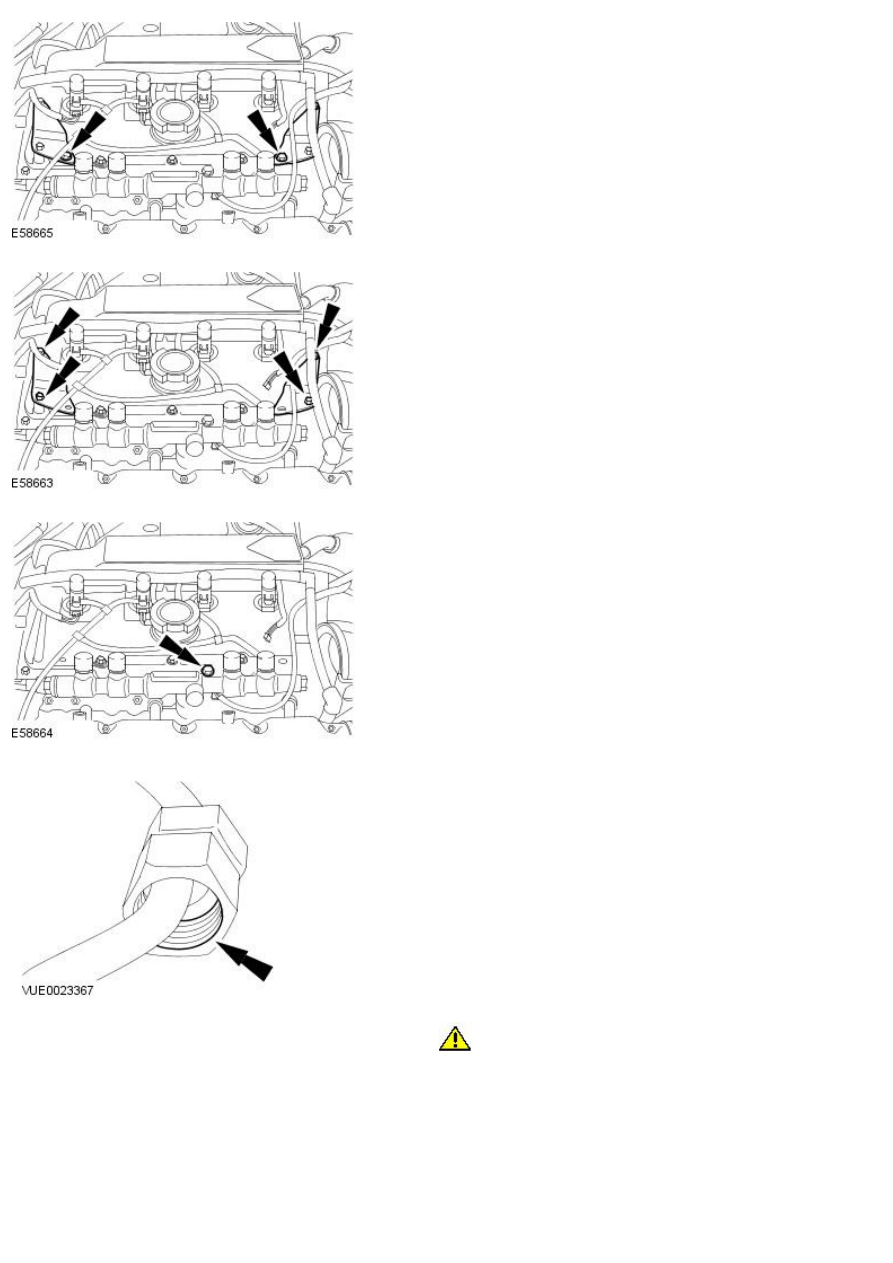

Loosen the fuel injection supply manifold retaining bolts.

8. NOTE: High-pressure fuel supply lines shown removed for clarity.

Loosen the fuel injection supply manifold support brackets.

9. NOTE: High-pressure fuel supply lines shown removed for clarity.

Loosen the fuel injection supply manifold retaining bolt.

10. Using a suitable multipurpose lubricant spray, lubricate the

high-pressure fuel supply line union threads.

11.

CAUTION: Do not allow the unions to hit the olive ends of the

high-pressure fuel supply line as this may damage the ends of the line and
allow foreign matter to enter the fuel injection system.

• NOTE: The yellow colored collar is fitted at the fuel injector end and the
blue colored collar is fitted at the fuel supply manifold end of the
high-pressure fuel supply line.

• NOTE: To aid identification of the high-pressure fuel supply line, the
union at the fuel injector end is etched with the cylinder number.

Position the high-pressure fuel supply line as near to the final
installation position as possible and then remove and discard the
blanking plugs from the high-pressure fuel supply line.

12. Remove the blanking plug from the fuel injector and the fuel injection

supply manifold threaded port.

13.

CAUTION: Maintain pressure on the high-pressure fuel supply line

to keep the olives in contact with the fuel injectors and the fuel injection
supply manifold cones while installing the unions.

• NOTE: Install the high-pressure fuel supply lines to the fuel injection
supply manifold end first followed by the fuel injector end.

• NOTE: Do not tighten the high-pressure fuel supply line unions at this
stage.

Install new high-pressure fuel supply line.

14. NOTE: High-pressure fuel supply lines shown removed for clarity.

Tighten the fuel injection supply manifold support brackets retaining
bolts.

Tighten to 14 Nm.

15. NOTE: High-pressure fuel supply lines shown removed for clarity.

Tighten the fuel injection supply manifold retaining bolts.

Tighten to 23 Nm.

16. NOTE: High-pressure fuel supply lines shown removed for clarity.

Tighten the fuel injection supply manifold retaining bolt.

Tighten to 23 Nm.

17. CAUTIONS:

 Make sure the special tool is clamped around the fuel injector which

is being tightened and is resting up against the adjacent fuel injector.

 Make sure the tool used to tighten the high-pressure fuel supply line

unions is used at the top of the union as this is where there is most
material. Failure to follow this instruction may result in damage to the
union.

 Make sure that the fuel injector does not move when tightening the

high-pressure fuel supply lines. Failure to follow this instruction will result
in damage to the fuel injector and the fuel injector sealing washer.

Install the special tool and tighten the high-pressure fuel supply line
