Jaguar X-Type Sedan and Estate (Wagon). Manual - part 112

14. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

15. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

16. Connect the battery ground cable.

For additional information, refer to:

Battery Connect

 (414-01 Battery,

Mounting and Cables, General Procedures).

17. NOTE: If the pump is being replaced for leakage or noise related
issues and there is no evidence of fluid contamination, there is no need to
replace the reservoir.

In some cases where the fluid clearly contains particulate matter, and
the system continues to function, flush the system with fresh fluid and
replace the reservoir, as there is the possibility that the reservoir
internal filter may be damaged or faulty.

Published: 11-May-2011

Power Steering - Steering Gear2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

1. Center the steering wheel.

Lock in position and remove the ignition key.

2. Remove and discard the extension shaft lower retaining bolt.

3. NOTE: Right-hand shown, left-hand similar.

Release both tie-rod end ball joints.

1. loosen the locknut.

2. Release both track rods from tie rod ends, note the number of

turns for installation.

4. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

5. Disconnect the steering gear fluid lines.

1. Remove the latch plate bolt.

2. Rotate latch plate counter clockwise.

3. Disconnect the steering gear fluid lines.

6. Detach the steering gear cooler pipe.

7. Detach the steering gear cooler pipe.

8. Detach the right-hand side of the steering gear.

9. Detach the left-hand side of the steering gear.

10. Remove the bulk head panel seal.

1. Reposition the steering gear.

2. Remove the bulk head panel seal.

11. Remove the steering gear.

Installation

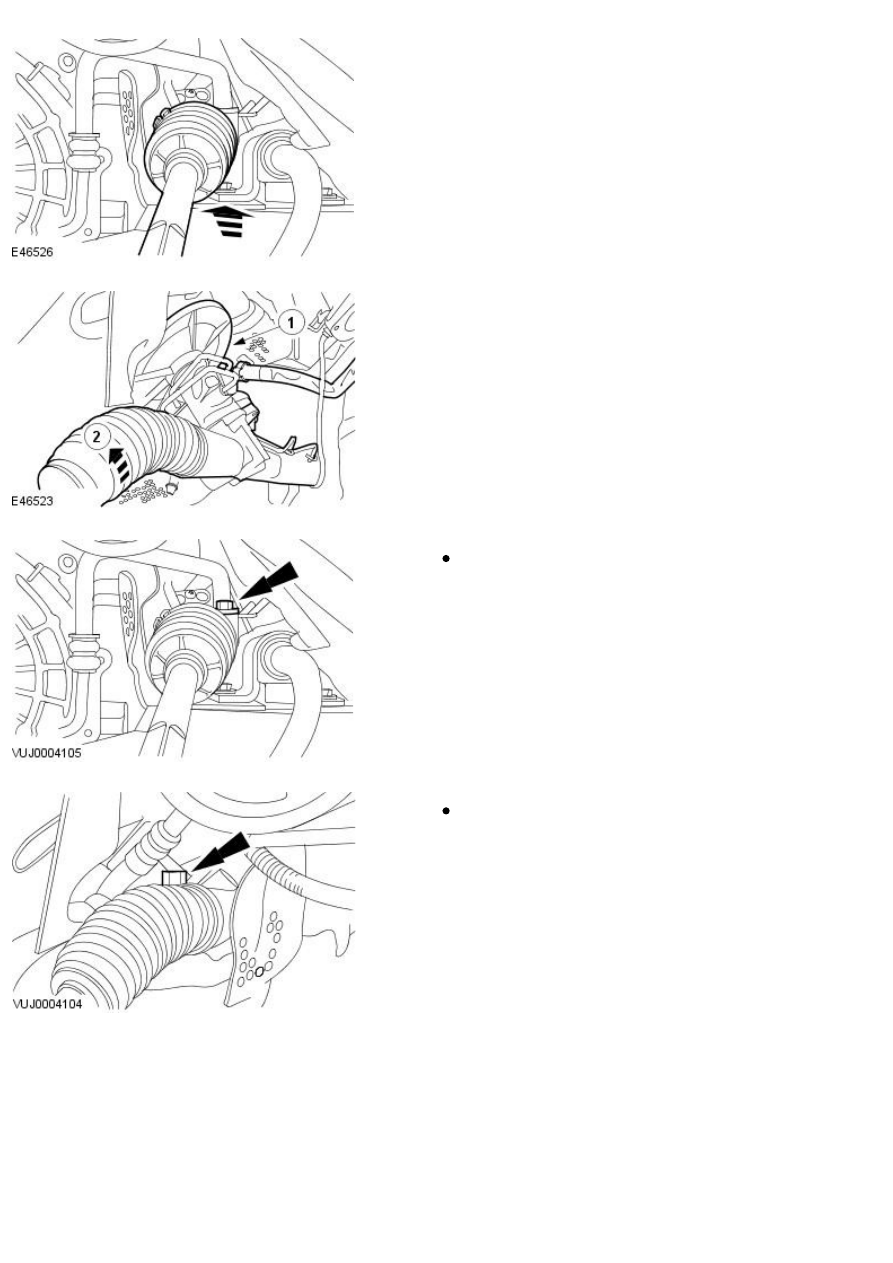

1. Install the steering gear.

2. Reposition the steering gear.

1. Install the bulk head panel seal.

2. Reposition the steering gear.

3. Attach the left-hand side of the steering gear.

Tighten to 133 Nm.

4. Attach the right-hand side of the steering gear.

Tighten to 133 Nm.
