Jaguar X-Type Sedan and Estate (Wagon). Manual - part 111

11. NOTE: Shown with the EGR cooler to EGR valve tube removed for
clarity.

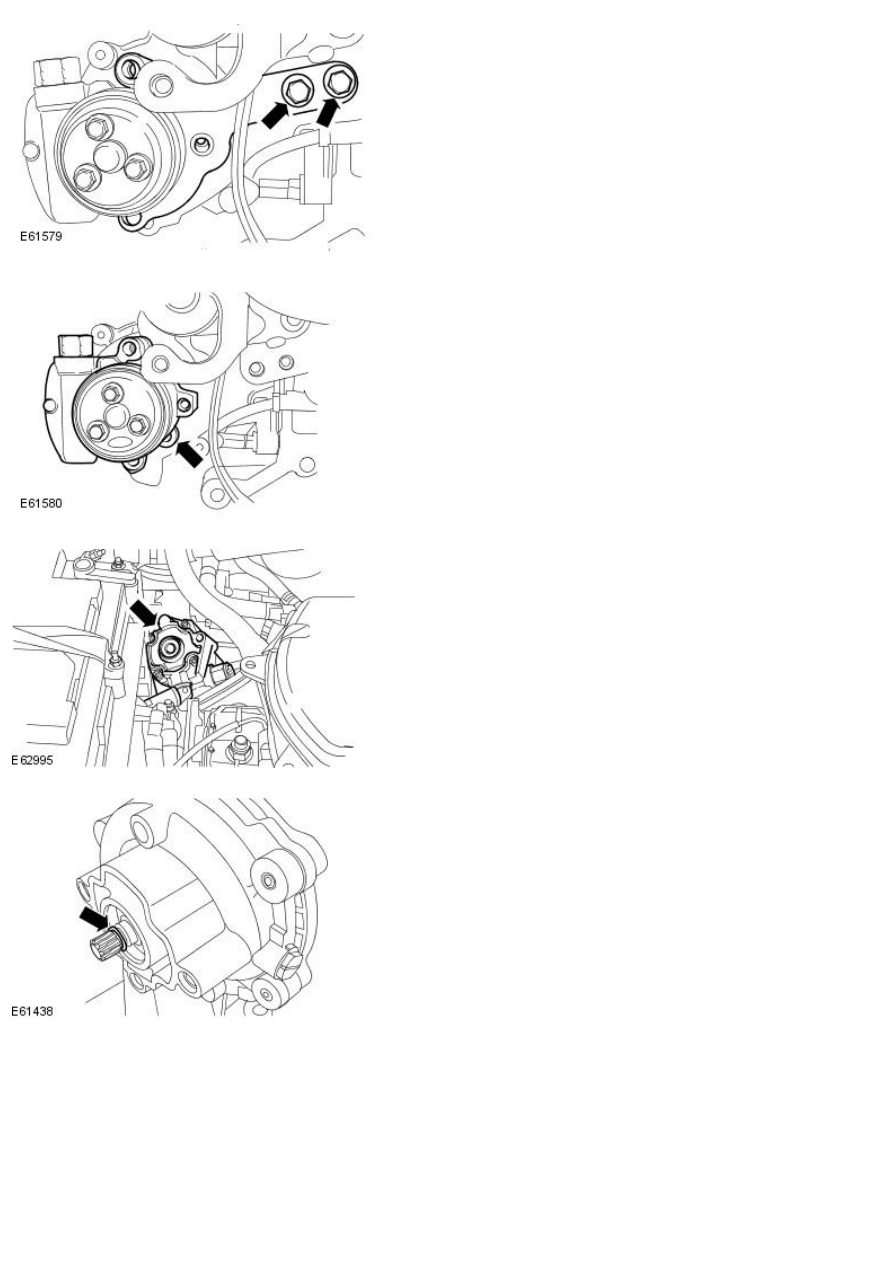

Remove the power steering pump securing bracket.

12. NOTE: Shown with the EGR cooler to EGR valve tube removed for
clarity.

Detach the power steering pump from the coolant pump.

13. Remove the power steering pump.

14. Remove and discard the water pump O-ring seal.

Installation

1. Coat the power steering pump drive splines with

grease

.

2. Install a new water pump O-ring seal.

3. Install the power steering pump.

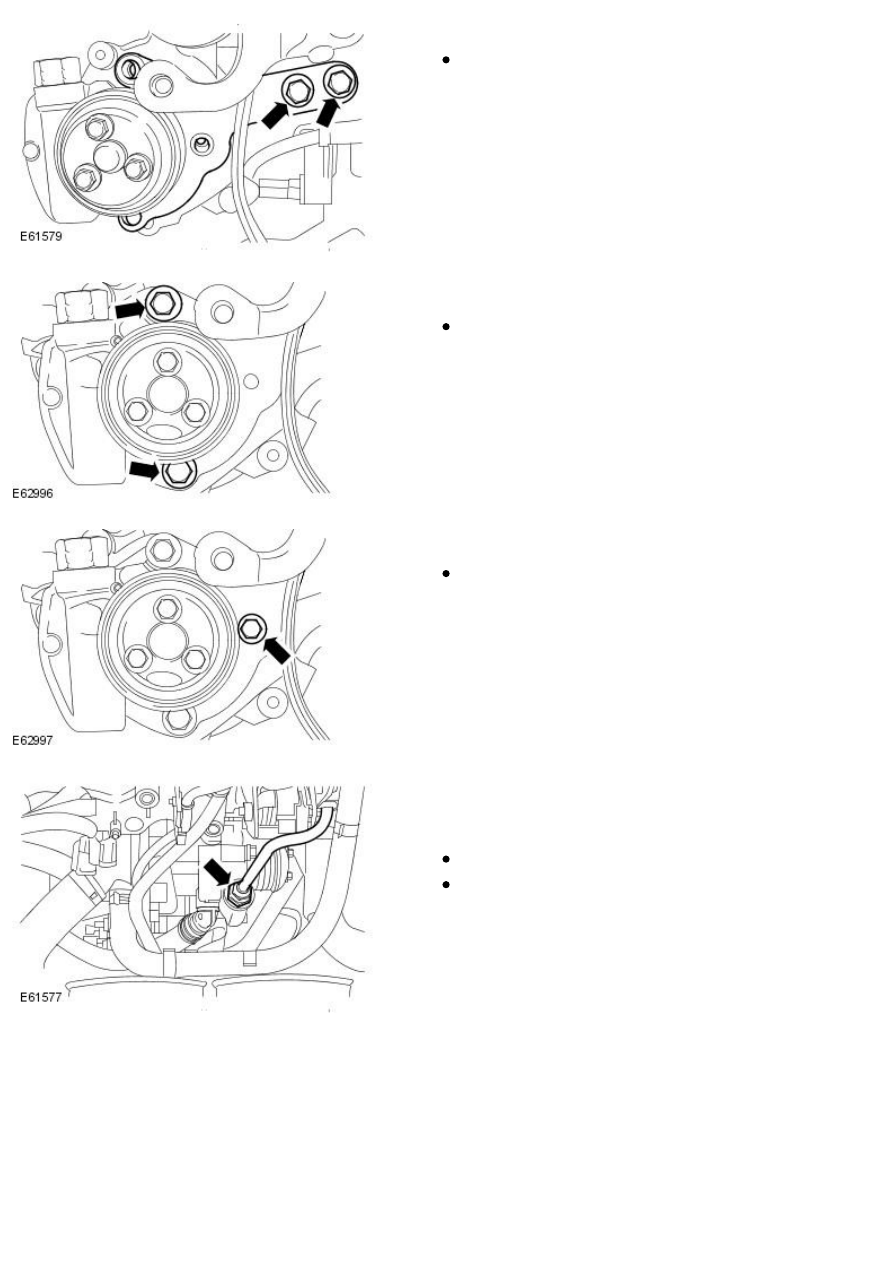

4. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Attach the power steering pump to the coolant pump.

5. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Install the power steering pump securing bracket.

Tighten to 25 Nm.

6. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Install the power steering pump retaining bolts.

Tighten to 25 Nm.

7. NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Install the power steering pump retaining bolt.

Tighten to 10 Nm.

8. NOTE: Remove the plugs from the power steering pump port and the
pipe.

• NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Connect the power steering high-pressure pipe union.

Install a new O-ring seal.

Tighten to 30 Nm.

9. NOTE: Remove the plugs from the power steering pump port and the
feed hose.

• NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Connect the power steering feed hose.

10. Attach the power steering high-pressure pipe.

11. Attach the power steering pump belt.

Rotate the power steering pump belt tensioner clockwise.

12. Install the air cleaner mount bracket.

Tighten to 25 Nm.

13. Attach the generator and starter motor positive cable to the air

cleaner mounting bracket.
