Jaguar X-Type Sedan and Estate (Wagon). Manual - part 110

Published: 11-May-2011

Power Steering - Power Steering Pump2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27

Removal and Installation

Removal

1. Remove the accessory drive belt.

For additional information, refer to:

Accessory Drive Belt - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (303-05 Accessory Drive,

Removal and Installation).

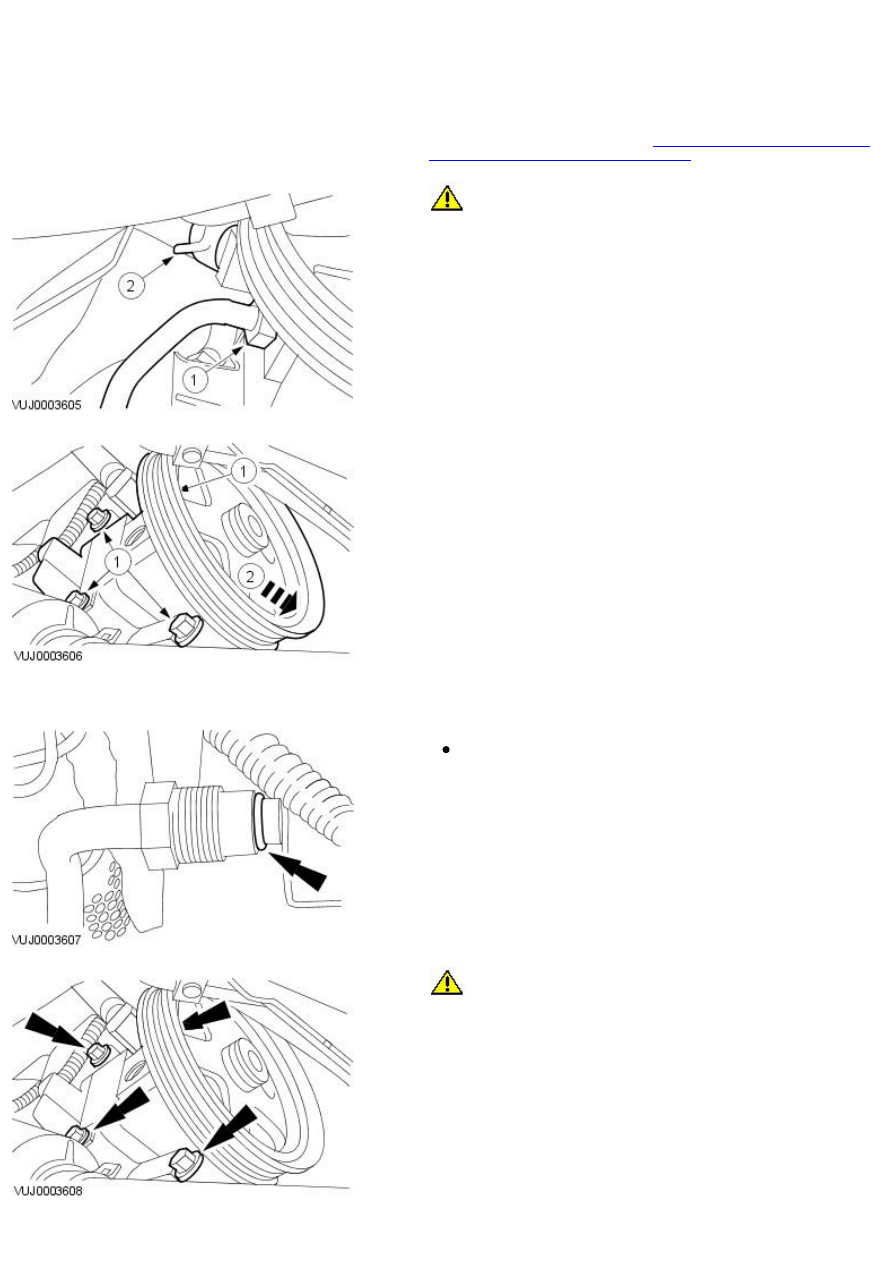

2.

CAUTION: Whenever the power steering pump unions are

disconnected the steering gear valve body ports and hoses should be
plugged to prevent dirt ingress.

Disconnect the power steering feed and high pressure hoses.

1. Disconnect the power steering high pressure hose.

1. Drain the fluid into a suitable container.

- Remove and discard the O-ring seal.

2. Disconnect the power steering feed hose.

3. Remove the power steering pump.

1. Remove the power steering pump retaining bolts, power

steering pump heat shield and high pressure pipe securing
bracket.

2. Remove the power steering pump.

Installation

1. To install, reverse the removal procedure.

Install a new O-ring seal.

2.

CAUTION: Make sure the heat shield is fitted correctly and is free

from damage.

Tighten to 25 Nm.

3. Tighten to 30 Nm.

4. NOTE: If the steering gear, pump or cooler are being replaced for
leakage or noise related issues and there is no evidence of fluid
contamination, there is no need to replace the reservoir.

In some cases where the fluid clearly contains particulate matter, and
the system continues to function, flush the system with fresh fluid and
replace the reservoir, as there is the possibility that the reservoir
internal filter may be damaged or faulty.

Name

Grease

Published: 11-May-2011

Power Steering - Power Steering Pump2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Materials

Specification

WSS-M12A4-A2

Removal

1. Disconnect the battery ground cable.

For additional information, refer to:

Battery Disconnect and Connect

(414-01 Battery, Mounting and Cables, General Procedures).

2. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

3. Remove the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12B Intake Air

Distribution and Filtering - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma, Removal and Installation).

4. Detach the generator and starter motor positive cable from the air

cleaner mount bracket.

5. Remove the air cleaner mount bracket.

6. Detach the power steering pump belt.

Rotate the power steering pump belt tensioner clockwise.

7. Detach the power steering high-pressure pipe.

8.

CAUTION: Whenever the power steering pump feed hose is

disconnected the power steering pump port and hose should be plugged to
prevent dirt ingress. Failure to follow this instruction may result in damage
to the vehicle.

• NOTE: Shown with the exhaust gas recirculation (EGR) cooler to EGR
valve tube removed for clarity.

Disconnect the power steering feed hose.

Drain the fluid into a suitable container.

9. CAUTIONS:

 Whenever the power steering high-pressure pipe union is

disconnected the power steering pump port and pipe should be plugged to
prevent dirt ingress. Failure to follow this instruction may result in damage
to the vehicle.

 Do not disconnect the quick release connector on the high-pressure

pipe as it will not disconnect. Failure to follow this instruction may result
in damage to the vehicle.

• NOTE: Shown with the EGR cooler to EGR valve tube removed for clarity.

Remove the power steering high-pressure pipe union from the power
steering pump boss

Remove and discard the O-ring seal.

10. NOTE: Shown with the EGR cooler to EGR valve tube removed for
clarity.

Remove the power steering pump retaining bolts.
