5. Attach the steering gear cooler pipe.

6. Attach the steering gear cooler pipe.

7. Install new O-ring seals.

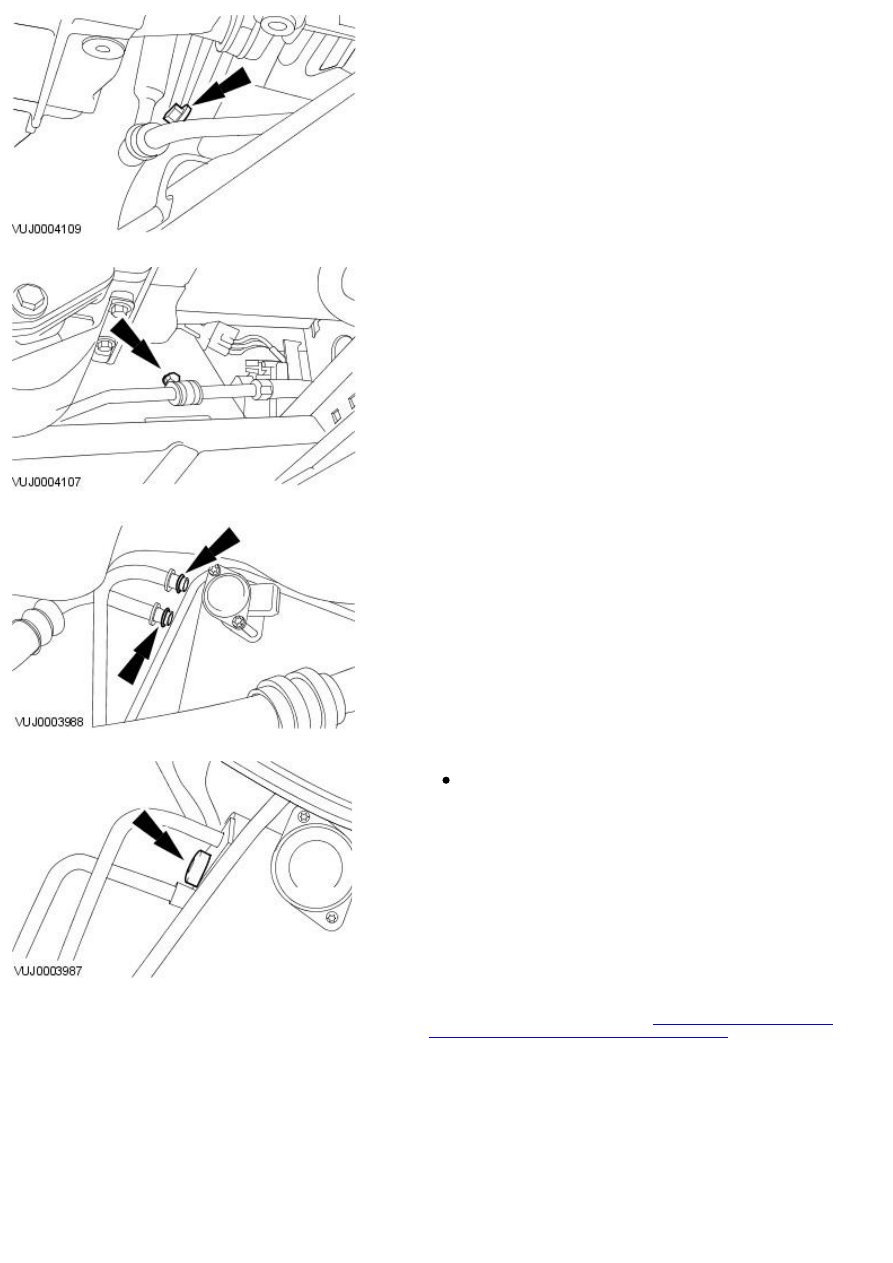

8. Attach the steering gear fluid lines.

Tighten to 10 Nm.

9. Install the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

10. NOTE: Right-hand shown, Left hand similar.

Connect tie-rod end ball joints.

1. Attach both tie rods to previously noted positions.

2. Tighten the tie rod locking nut.

11. NOTE: Install a new bolt.

Attach the lower steering column.

Tighten to 25 Nm.

12. Carry out steering system bleed procedure.

For additional information, refer to:

Power Steering System Filling

(211-00 Steering System - General Information, General Procedures).

13. NOTE: If the steering gear is being replaced for leakage or noise
related issues and there is no evidence of fluid contamination, there is no
need to replace the reservoir.

In some cases where the fluid clearly contains particulate matter, and
the system continues to function, flush the system with fresh fluid and
replace the reservoir, as there is the possibility that the reservoir
internal filter may be damaged or faulty.

14. If a new steering gear has been installed carry out the front toe

adjustment procedure.
For additional information, refer to:

Front Toe Adjustment

 (204-00

Suspension System - General Information, General Procedures).

Published: 11-May-2011

Power Steering - Steering Gear2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 -
AJ27

Removal and Installation

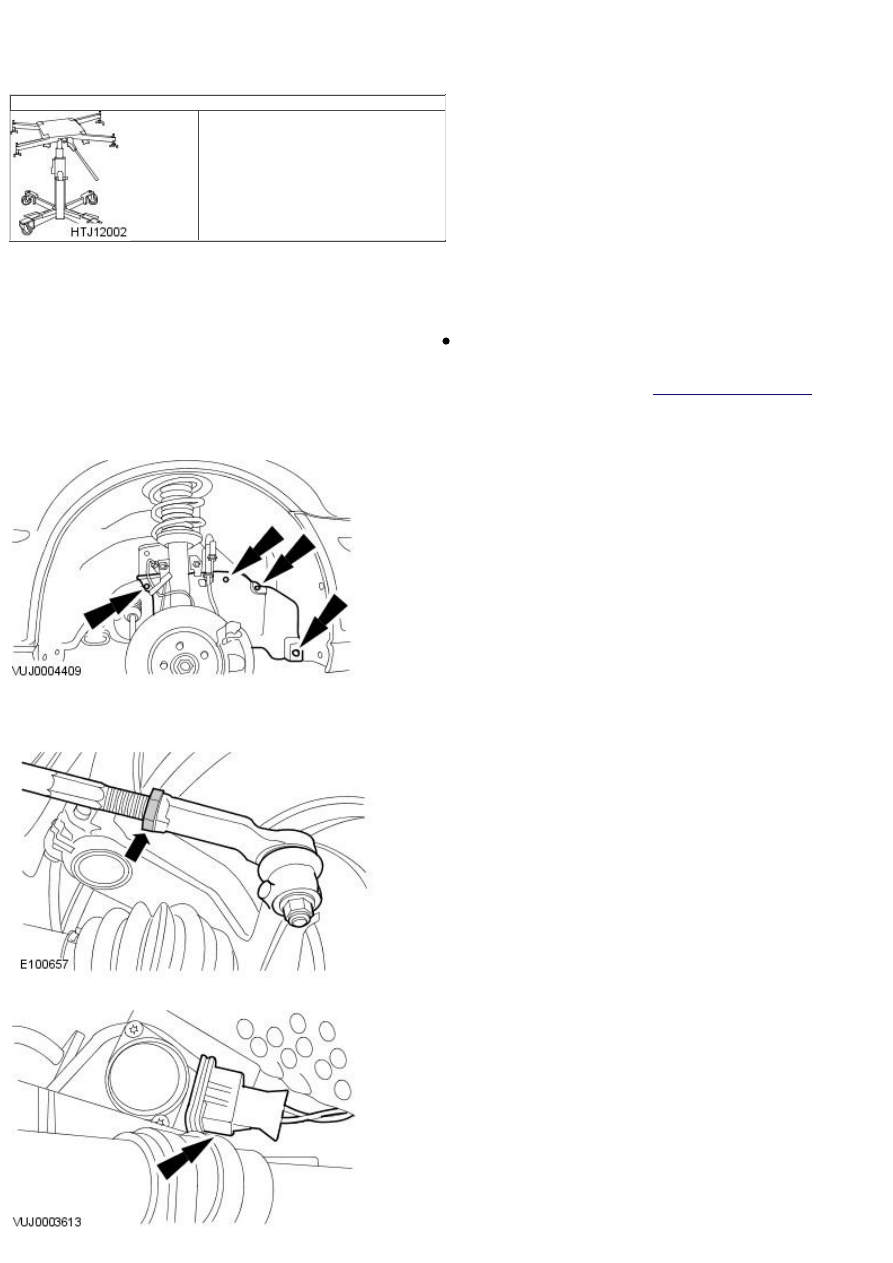

Special Tool(s)

Powertrain Assembly Jack

HTJ1200-2

Removal

All vehicles

1. Center the steering wheel.

Lock in position and remove the ignition key.

2. Remove the steering column coupling.

For additional information, refer to:

Steering Column Coupling

 (211-04

Steering Column, Removal and Installation).

Right-hand drive vehicles

3. Remove the right-hand wheel arch liner access cover.

All vehicles

4. NOTE: Right-hand shown, left-hand similar.

Release both tie-rod end ball joints.

1. Loosen the locknuts.

2. Release both track rods from the tie rod ends, note number of

turns for installation.

5. Disconnect the power steering control valve actuator electrical connector

(if equipped).

Vehicles with high intensity discharge headlamps

6. Detach the link rod from the headlamp leveling sensor.

All vehicles

7. Detach the power steering high pressure pipe.

Vehicles with automatic transmission

8. Detach the selector lever cable.

All vehicles

9. Install the special tool.
