Jaguar XJ (X350). Manual - part 1241

Auxiliary Blower Motor Resistor

Removal



1

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)

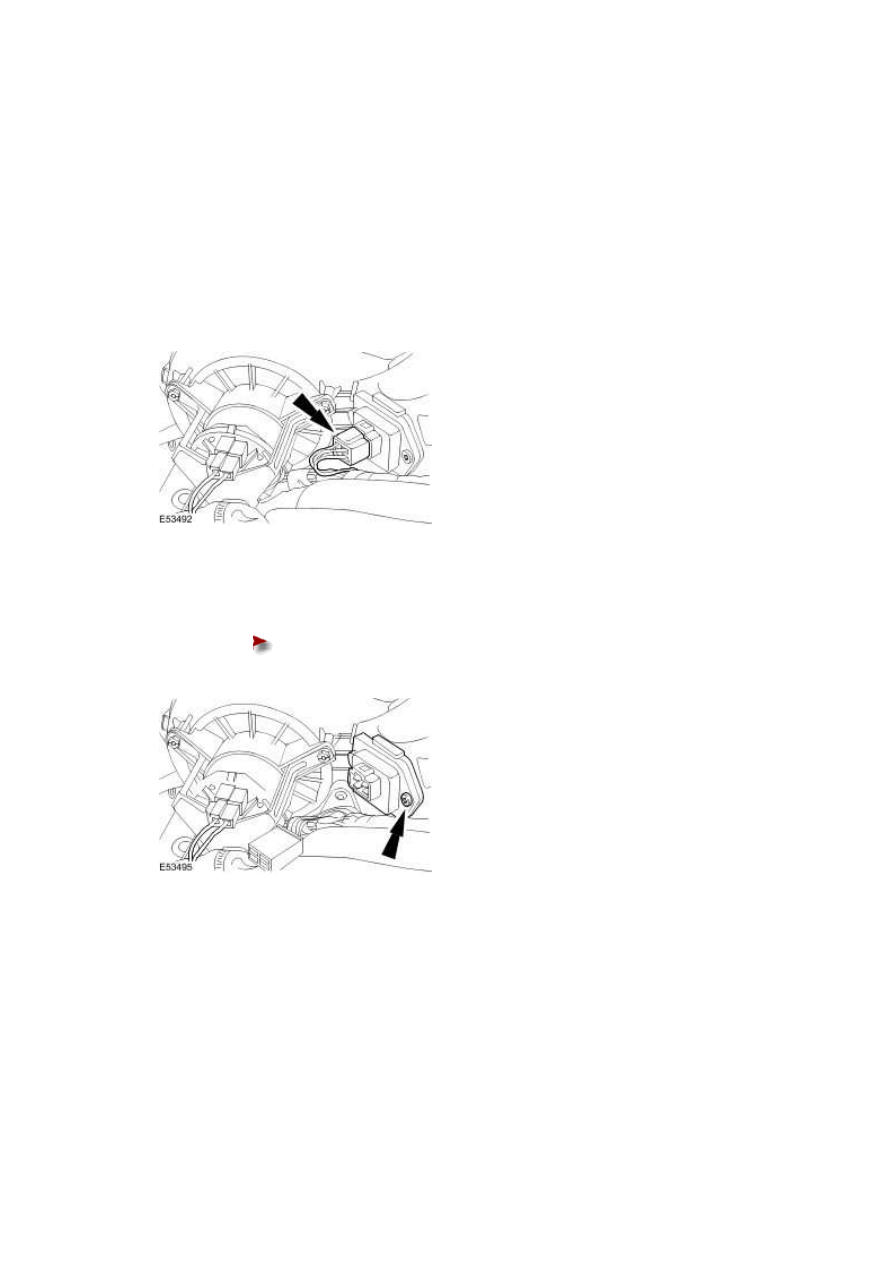

2 . Disconnect the blower motor resistor.







3 . Remove the blower motor resistor.





Remove the blower motor resistor retaining screw.











Installation



1 . To install, reverse the removal procedure.







Evaporator Core

Removal



1 . Remove the auxiliary heater core and evaporator core housing.

For additional information, refer to Auxiliary Heater Core and Evaporator Core Housing

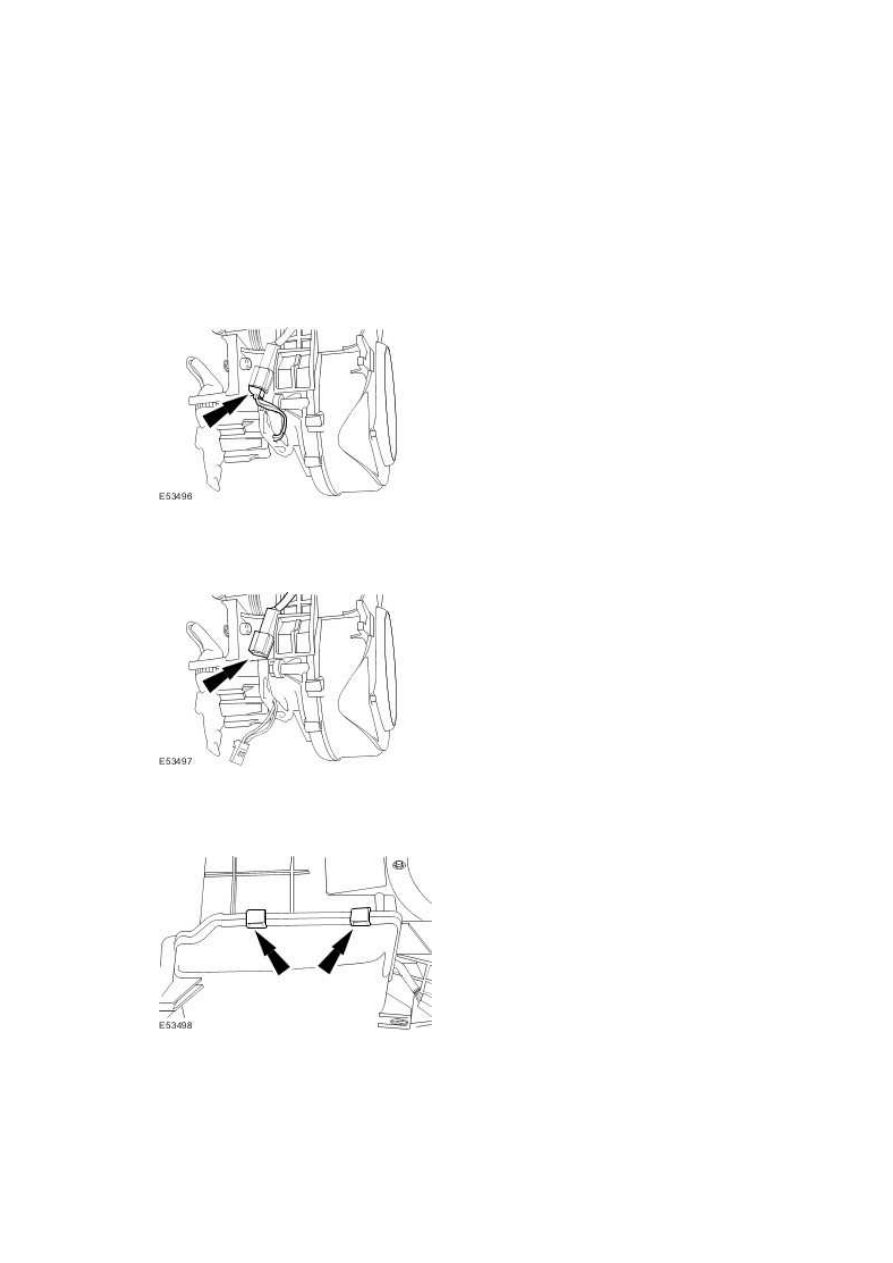

2 . Disconnect the evaporator core electrical connector.







3 . Detach the evaporator core electrical connector.

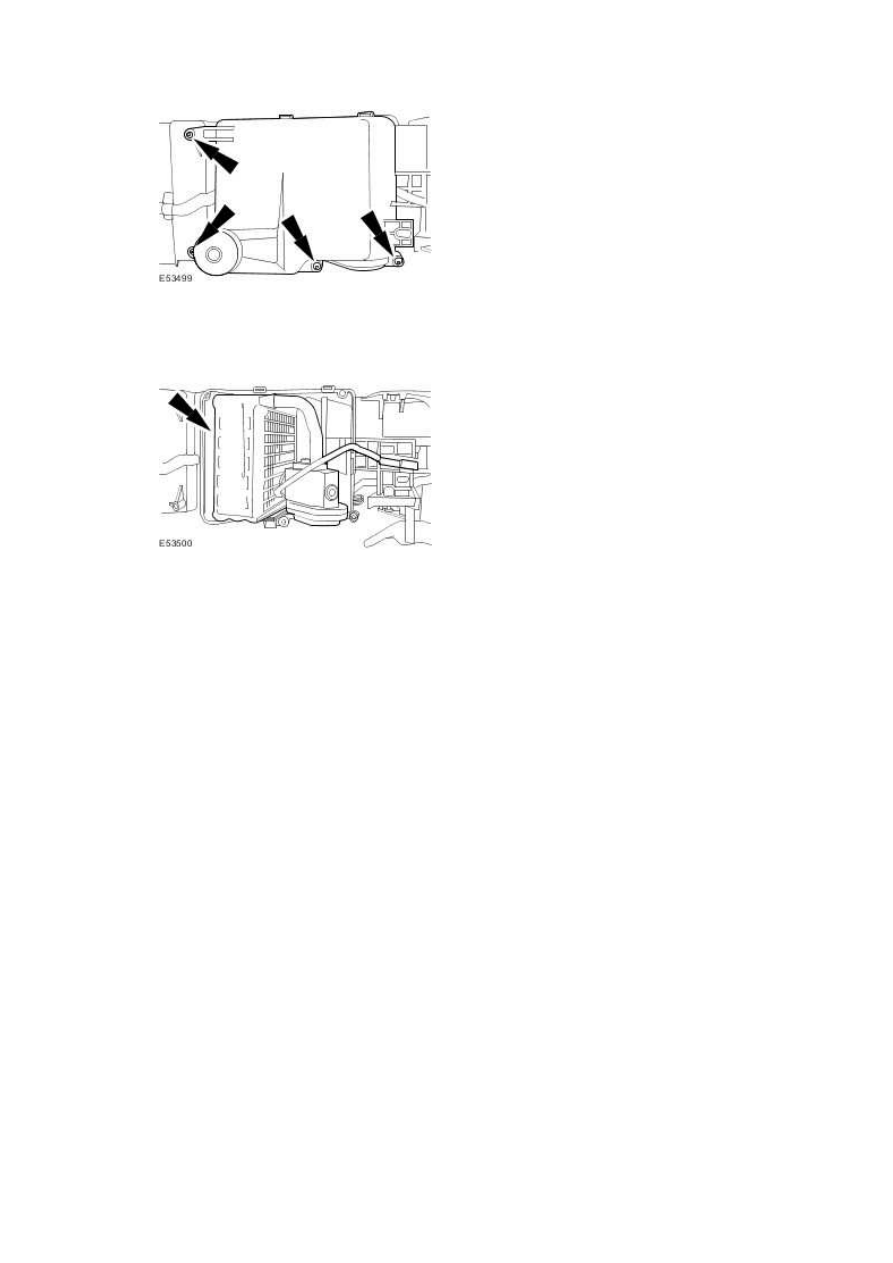

4 . Remove the evaporator core cover retaining clips.







5 . Remove the evaporator core cover.

www.







6 . Remove the evaporator core.







Installation



1 . To install, reverse the removal procedure.







Heater Core

Removal



1

.



  WARNING: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in personal injury.





  WARNING: To avoid having scalding hot coolant or steam blow out of the cooling

system, use extreme care when removing the coolant pressure cap from a hot cooling

system. Wait until the engine has cooled, then wrap a thick cloth around the coolant

pressure cap and turn it slowly until the pressure begins to release. Step back while the

pressure is released from the cooling system. When certain all the pressure has been

released (still with a cloth) turn and remove the coolant pressure cap from the coolant

expansion tank. Failure to allow these instructions may result in personal injury.





  CAUTION: The engine cooling system must be maintained with the correct

concentration and type of anti-freeze solution to prevent corrosion and frost damage.

Failure to follow this instruction may result in damage to the engine.





  CAUTION: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in damage to the

engine.





  CAUTION: If coolant comes into contact with the paintwork, the affected area must

be immediately washed down with cold water.





Release the cooling system pressure.





Remove the coolant expansion tank pressure cap.
