Jaguar XJ (X350). Manual - part 1240

Auxiliary Blower Motor

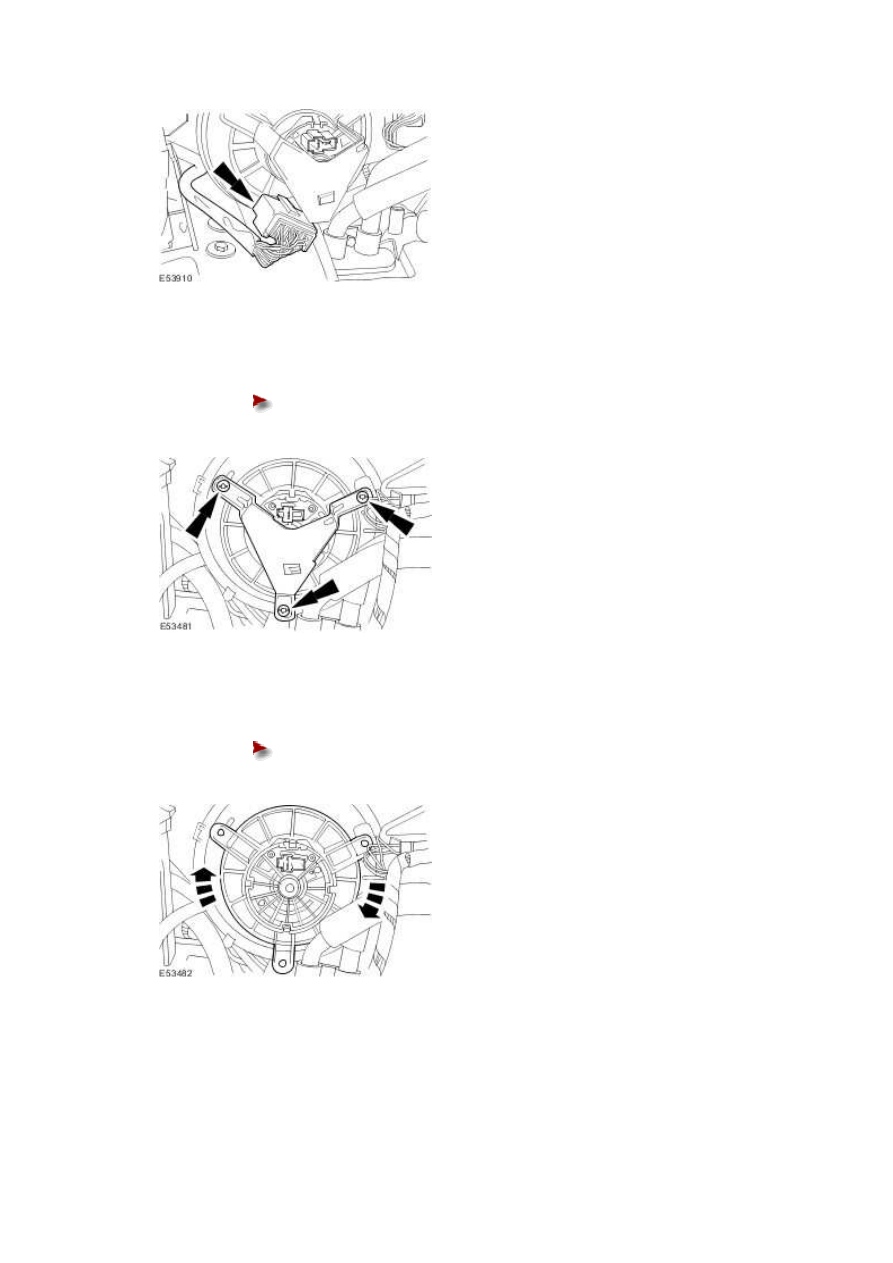

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)

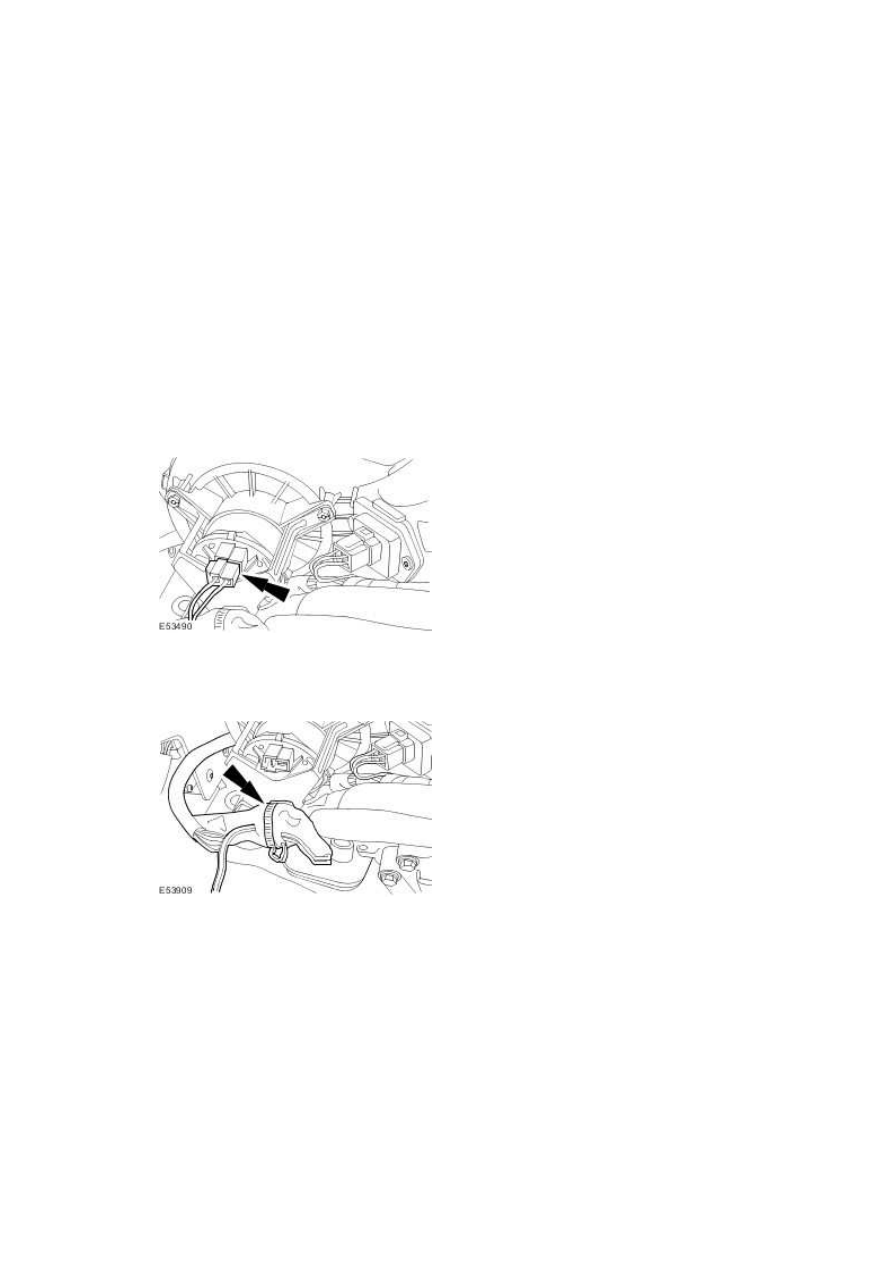

3 . Disconnect the blower motor electrical connector.







4 . Detach the heater core and evaporator core housing wiring harness.







5 . Detach the heater core and evaporator core housing electrical connector.







6 . Remove the blower motor retaining bracket.





Remove the blower motor retaining bracket securing screws.











7 . Remove the blower motor.





To aid removal, turn the blower motor in a clockwise direction.

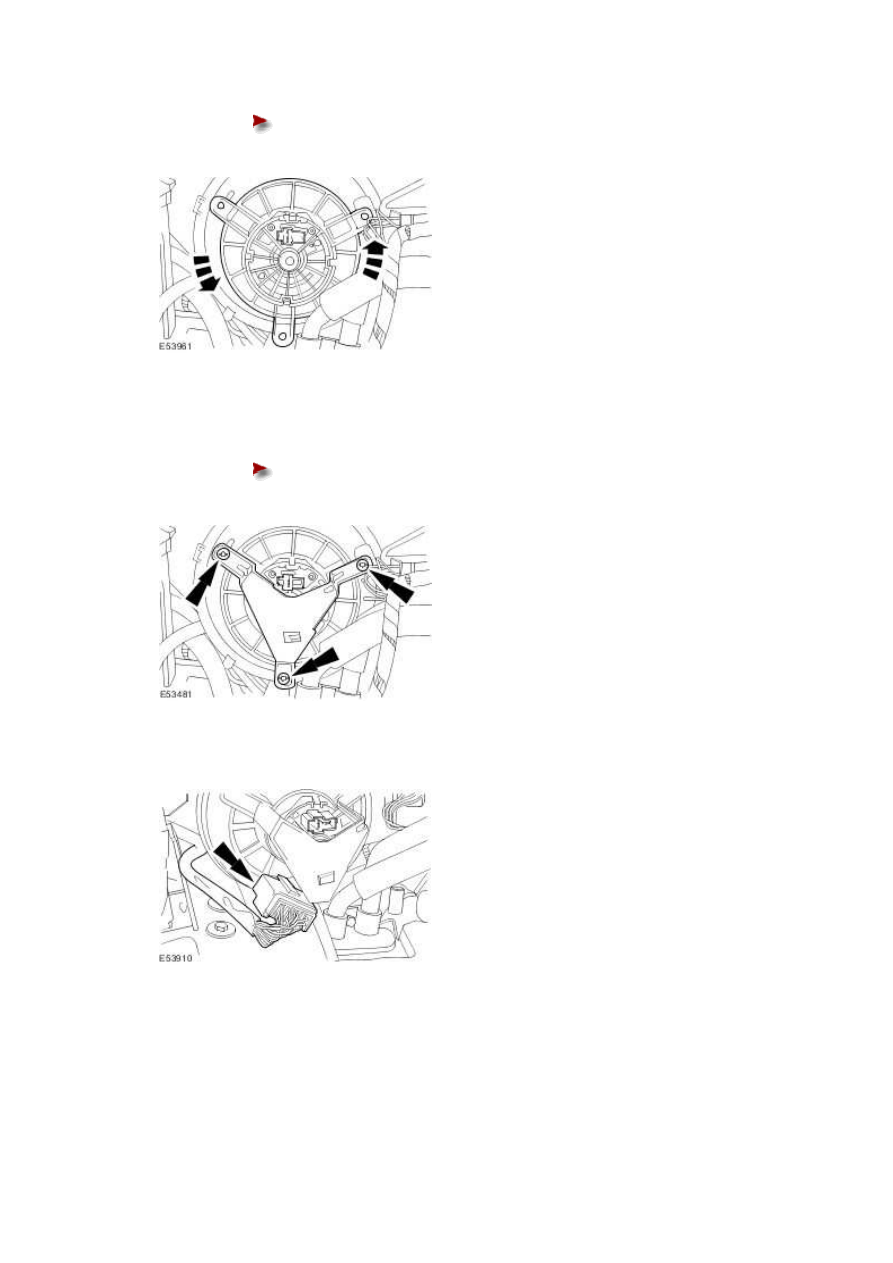

Installation



1 . Install the blower motor.

www.





To aid installation turn the blower motor in a counter-clockwise direction.











2 . Install the blower motor retaining bracket.





Install the blower motor retaining bracket securing screws.

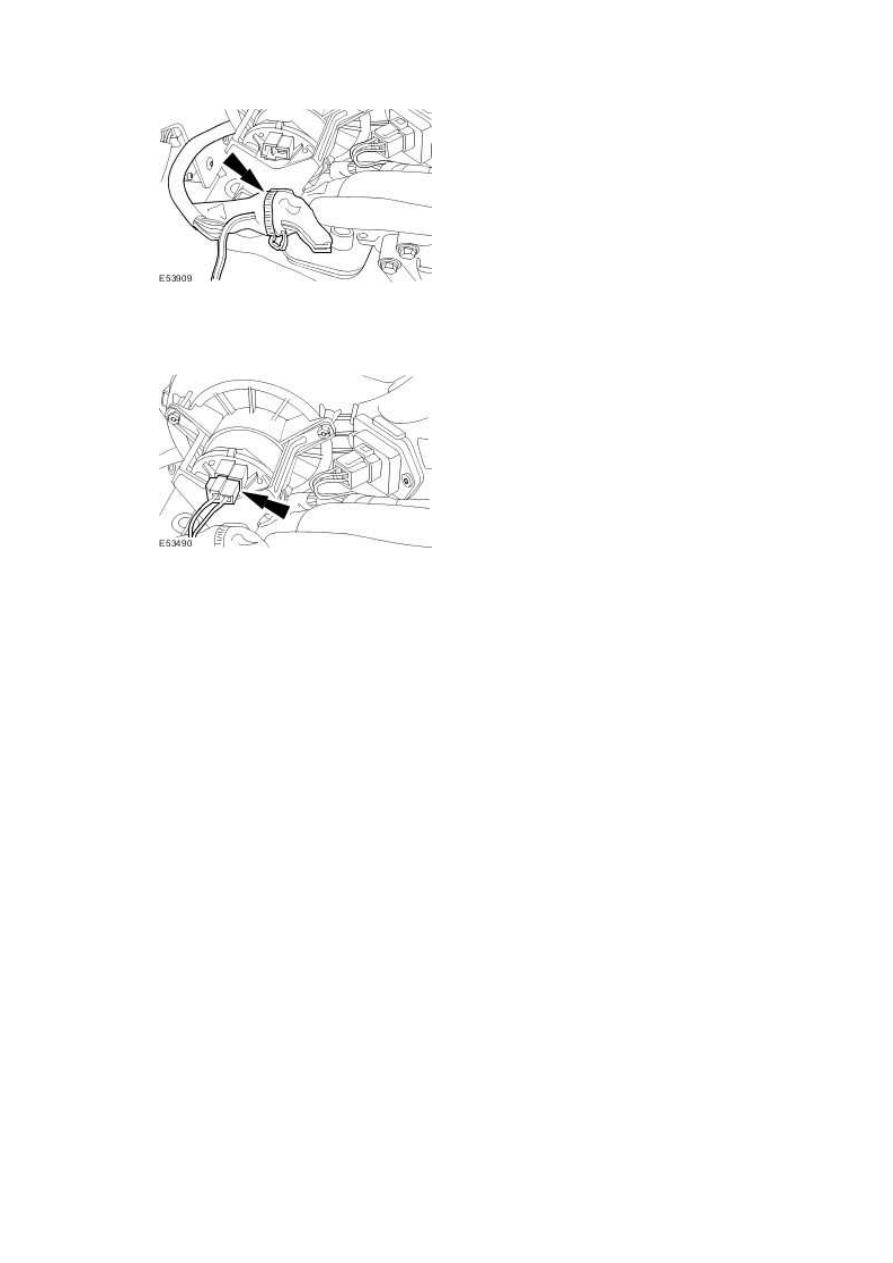

3 . Attach the heater core and evaporator core housing electrical connector.







4 . Attach the heater core and evaporator core housing wiring harness.







5 . Connect the blower motor electrical connector.







6

.



Install the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)







7 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)
