Jaguar XJ (X350). Manual - part 1239





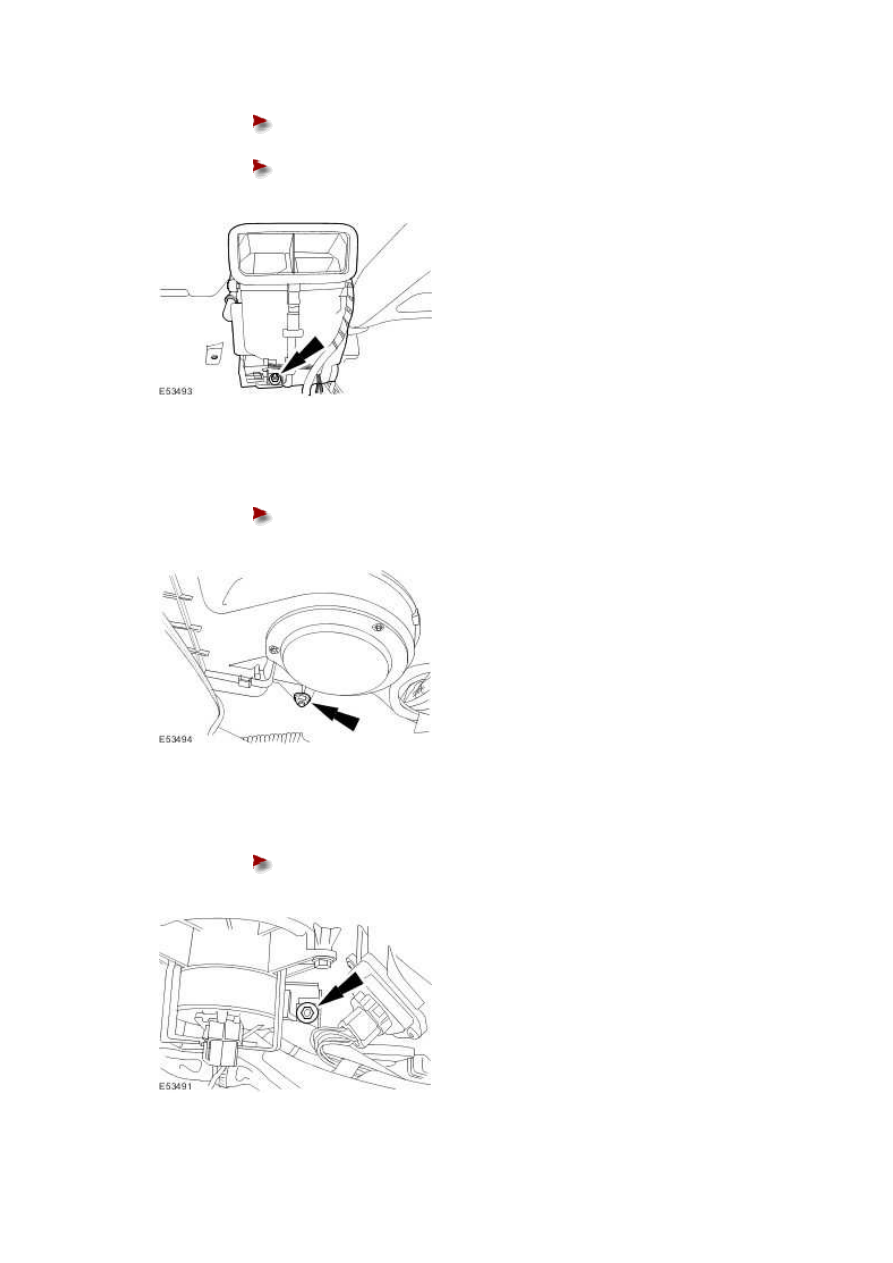

Install the auxiliary heater core and evaporator core housing retaining nut.







Tighten to 4 Nm.











2 . Install the auxiliary heater core and evaporator core housing retaining nut.





Tighten to 4 Nm.











3 . Install the auxiliary heater core and evaporator core housing retaining nut.





Tighten to 4 Nm.











4 . NOTE:





Install new auxiliary evaporator outlet and inlet line O-ring seals.



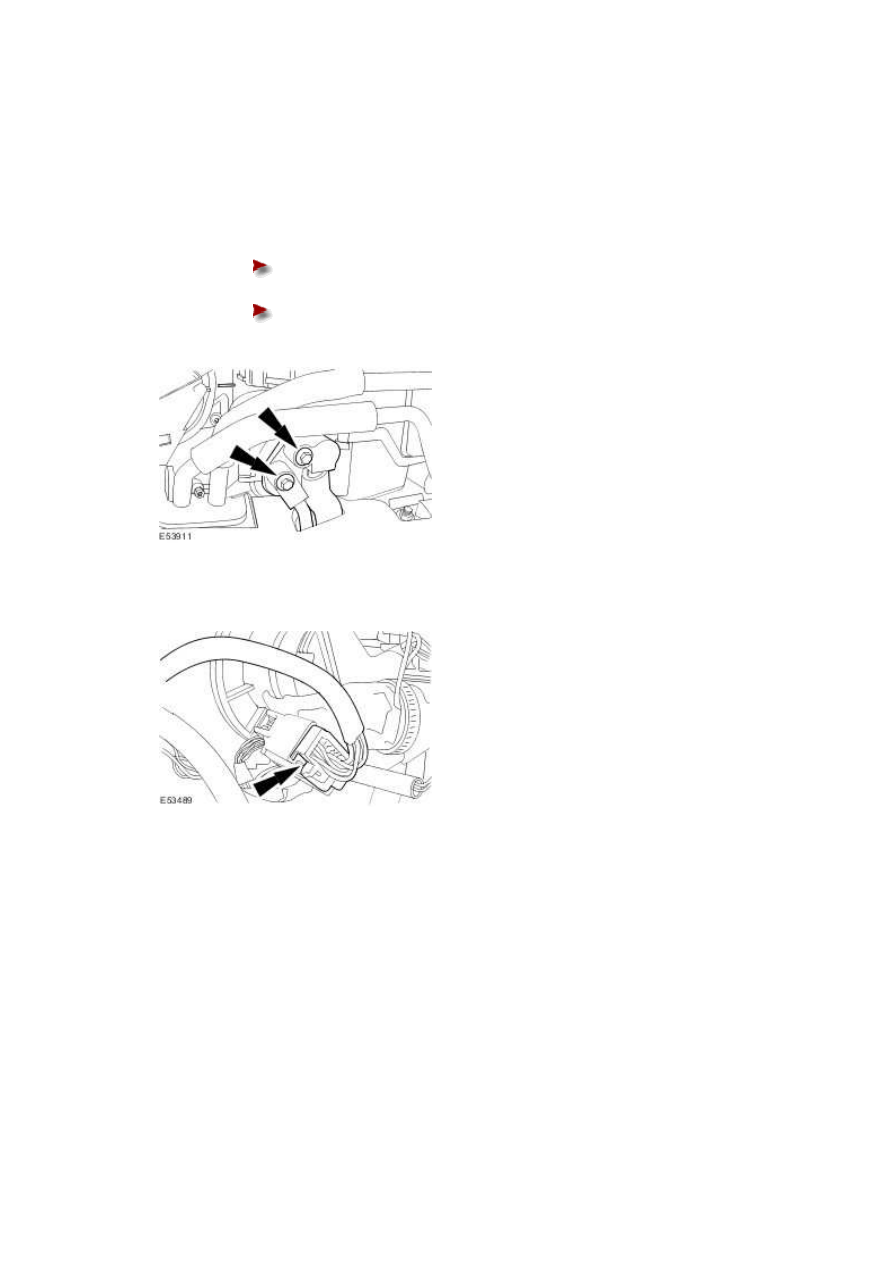

Attach the auxiliary evaporator outlet and inlet lines.





Install the auxiliary evaporator outlet and inlet line retaining bolts.







Tighten to 2 Nm.











5 . Connect the auxiliary heater core and evaporator core housing electrical connector.







6 . Install the heater core.

For additional information, refer to Heater Core





7

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)





www.

Auxiliary Temperature Blend Door
Actuator

Removal



1

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)







2

.

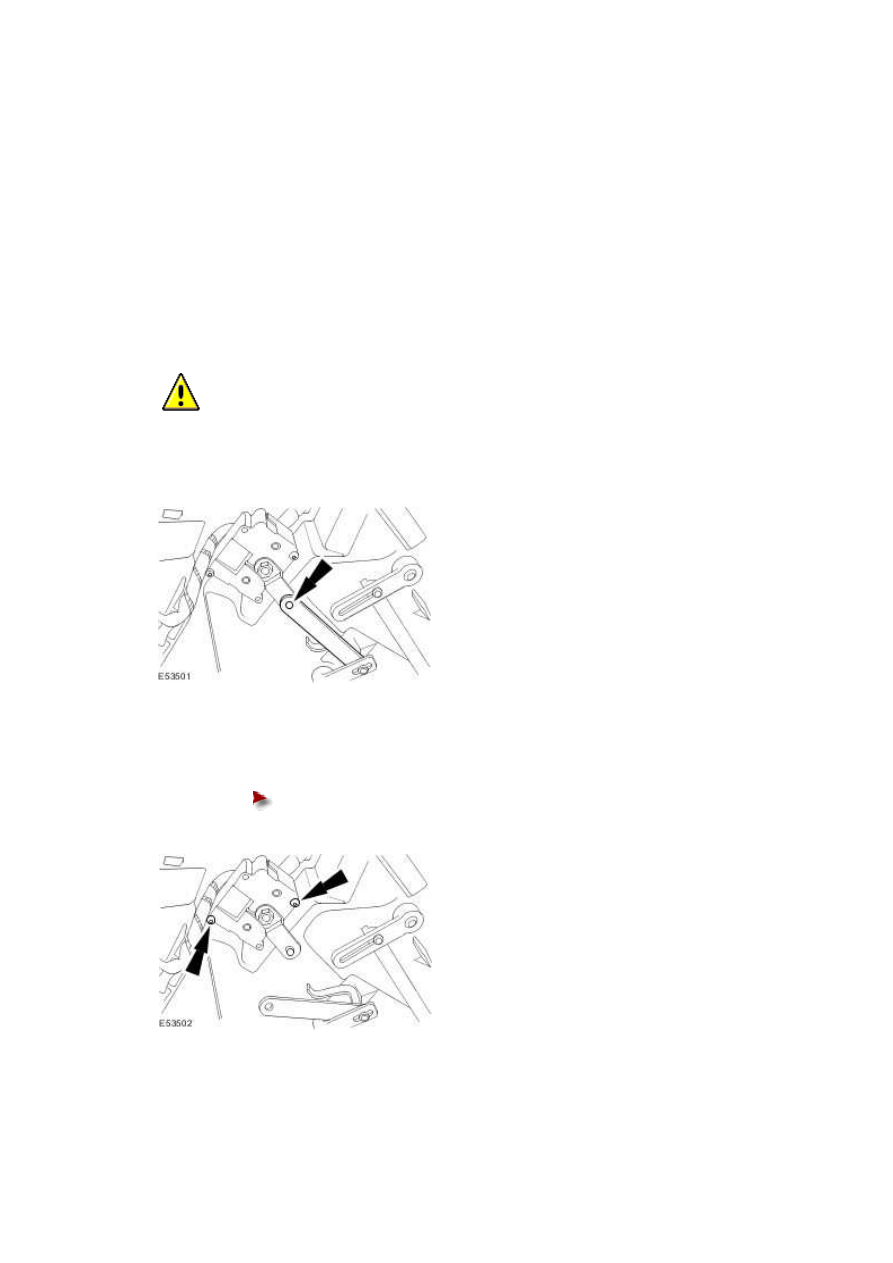

  CAUTION: Make sure no damage occurs to the auxiliary temperature blend door

actuator link rod.





Detach the auxiliary temperature blend door actuator link rod.







3 . Detach the auxiliary temperature blend door actuator.





Remove the auxiliary temperature blend door actuator retaining screws.

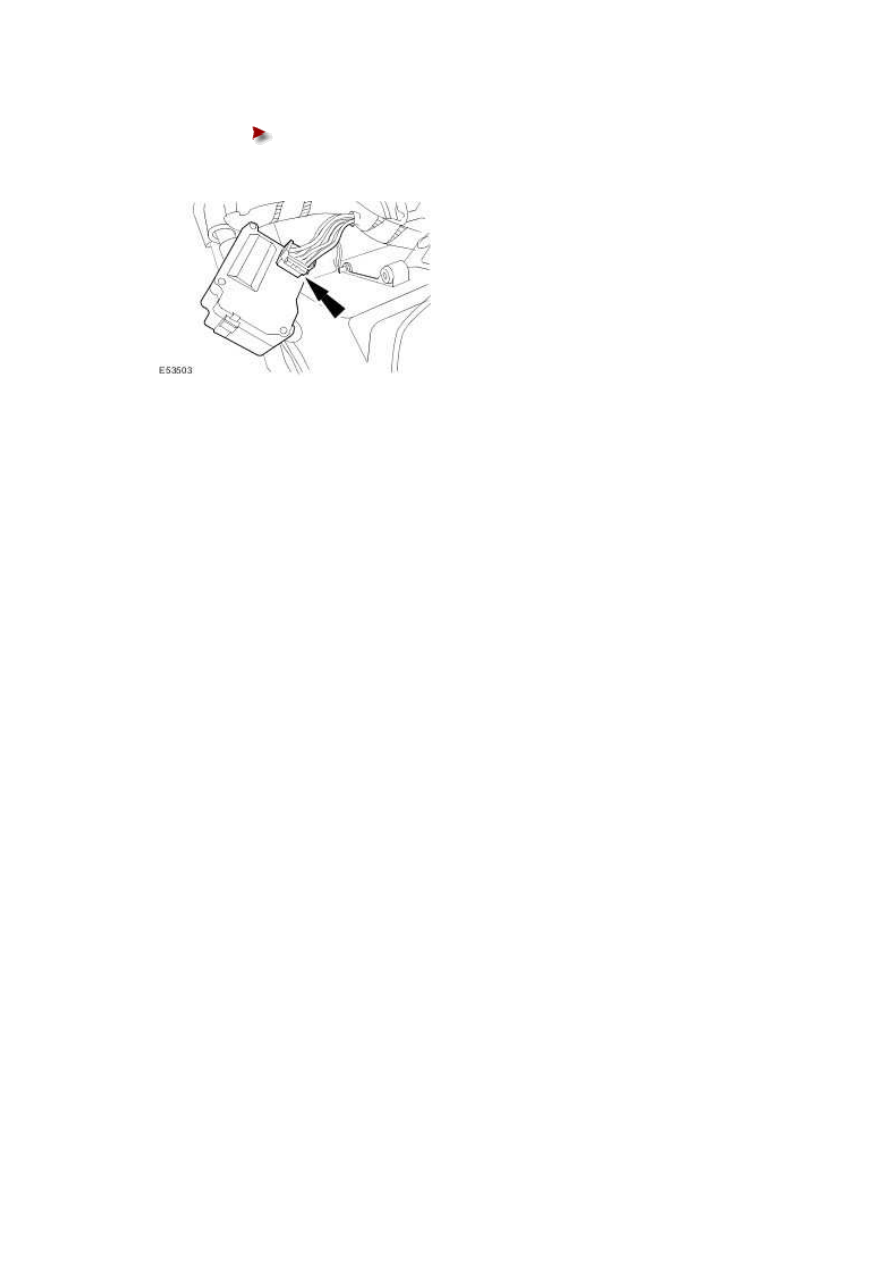

4  Remove the auxiliary temperature blend door actuator.

.







Disconnect the auxiliary temperature blend door actuator electrical

connector.











Installation



1 . To install, reverse the removal procedure.
