Auxiliary Footwell Vent/Duct Blend Door
Actuator

Removal



1

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)







2

.



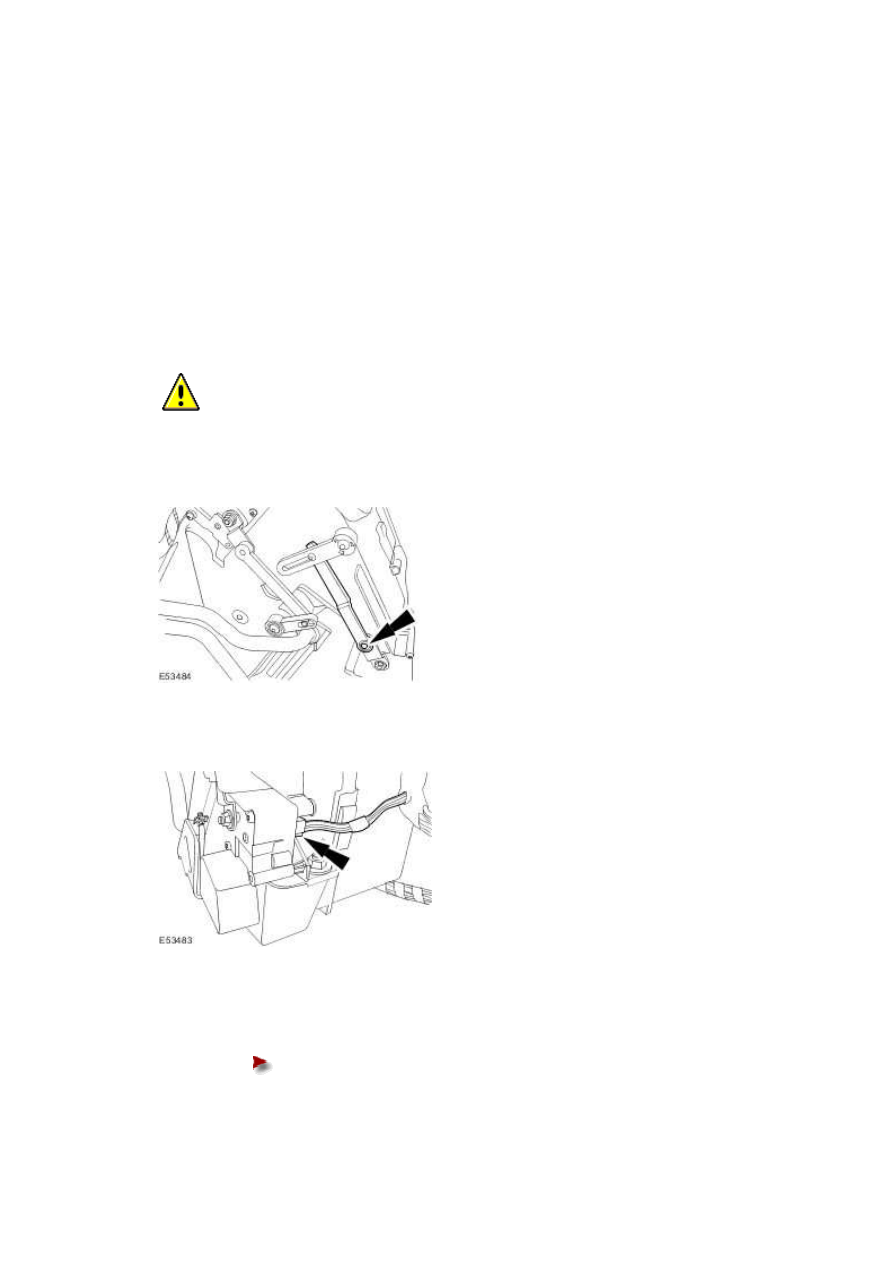

  CAUTION: Make sure no damage occurs to the auxiliary temperature blend door

actuator link rod.





Detach the footwell vent/duct blend door actuator link rod.







3 . Disconnect the footwell vent/duct blend door actuator electrical connector.







4 . Remove the footwell vent/duct blend door actuator.





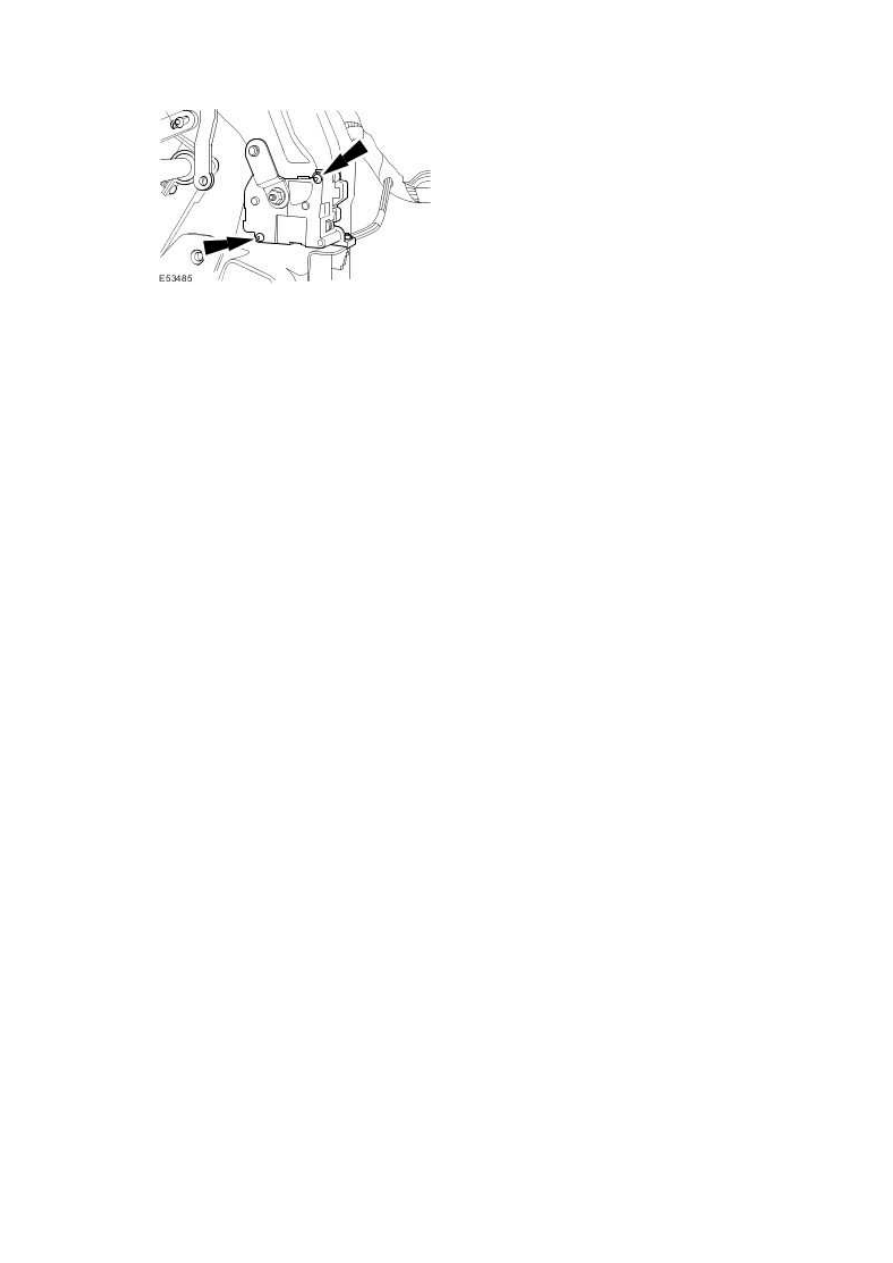

Remove the footwell vent/duct blend door actuator retaining screws.











Installation



1 . To install, reverse the removal procedure.







www.

Auxiliary Heater Core and Evaporator
Core Housing

Removal



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Remove the heater core.

For additional information, refer to Heater Core





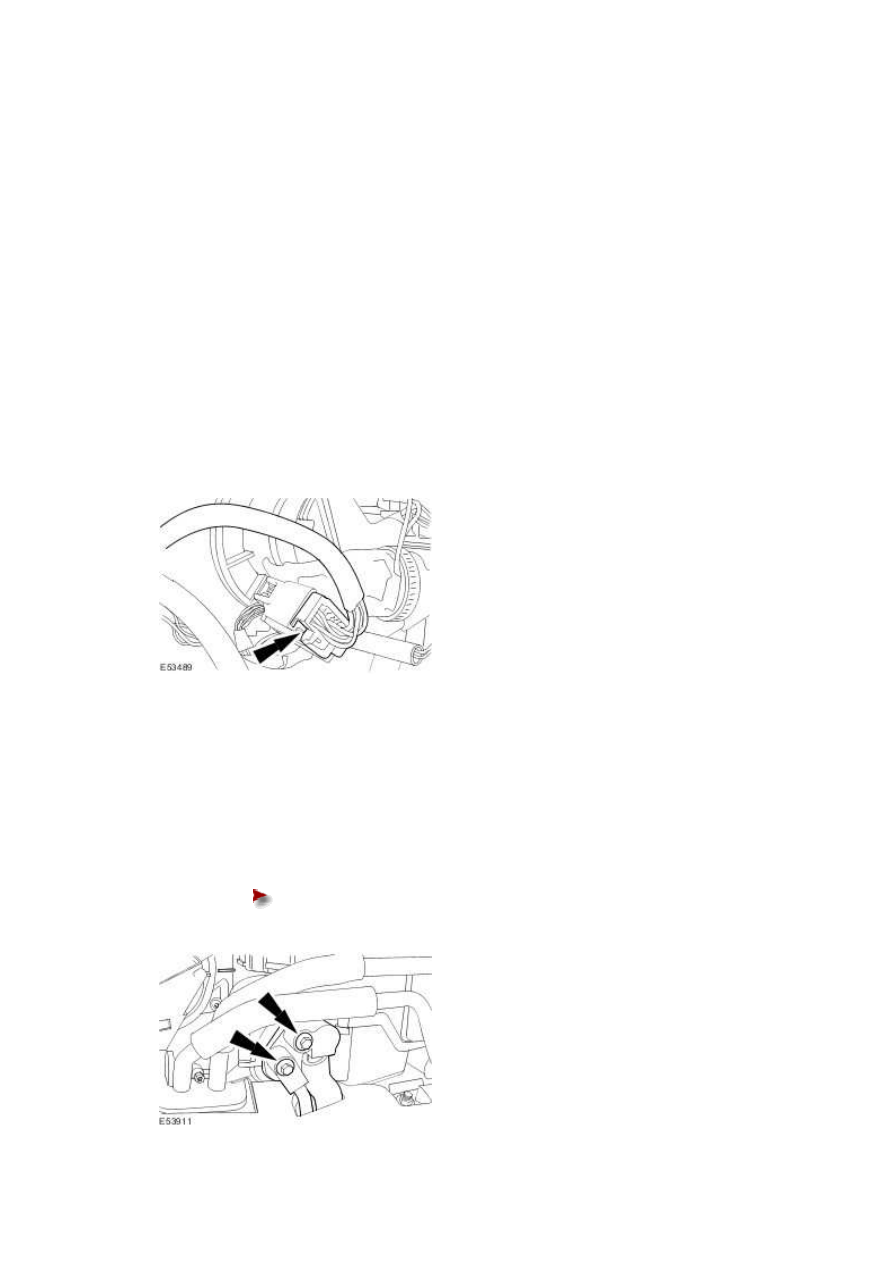

3 . Disconnect the auxiliary heater core and evaporator core housing electrical connector.







4 . NOTE:





Remove and discard the auxiliary evaporator outlet and inlet line O-ring seals.



Detach the auxiliary evaporator outlet and inlet lines.





Remove the auxiliary evaporator outlet and inlet line retaining bolts.











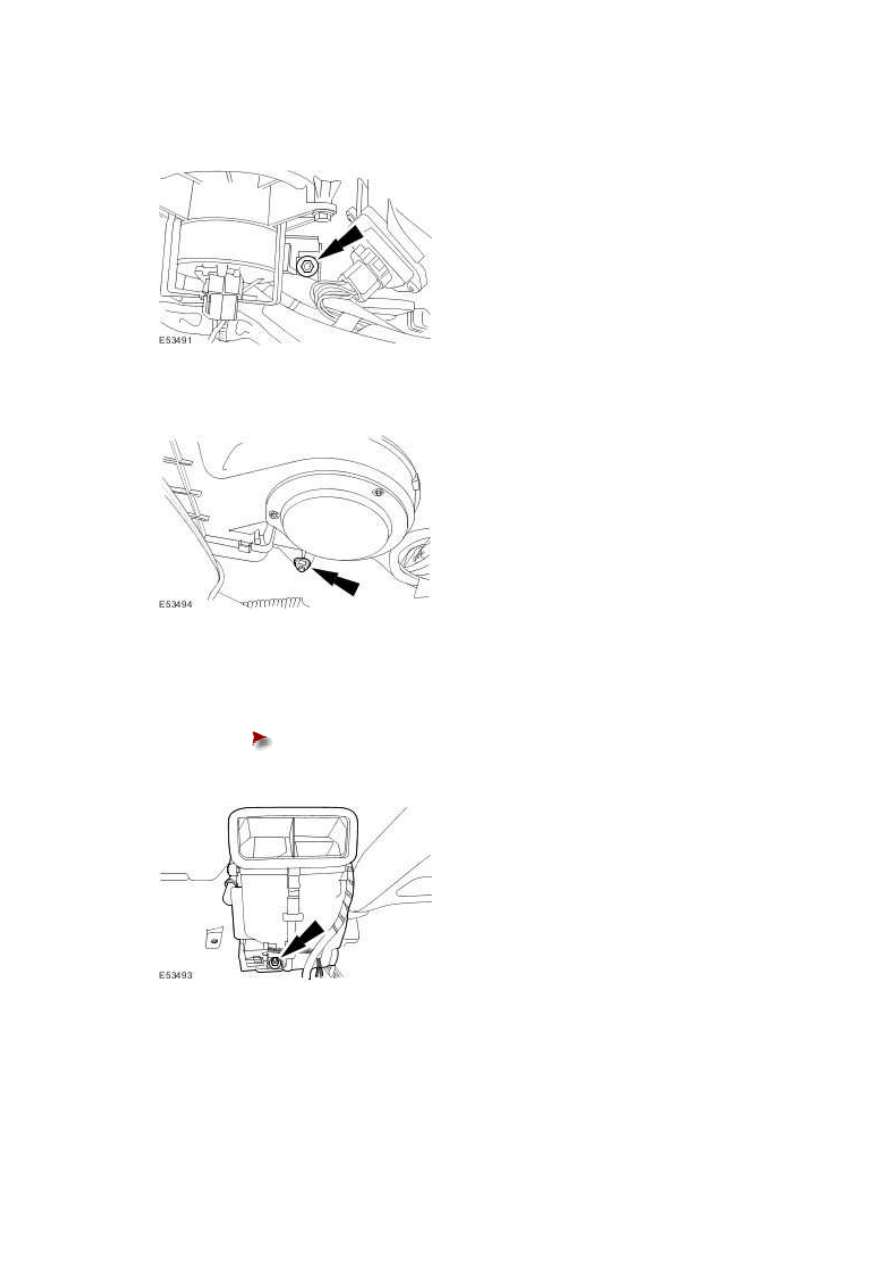

5 . Remove the auxiliary heater core and evaporator core housing retaining nut.







6 . Remove the auxiliary heater core and evaporator core housing retaining nut.







7

.



Remove the auxiliary heater core and evaporator core housing.





Remove the auxiliary heater core and evaporator core housing retaining

nut.











Installation



1 . Install the auxiliary heater core and evaporator core housing.
