2 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)





3

.



Remove the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

(76.25.01)







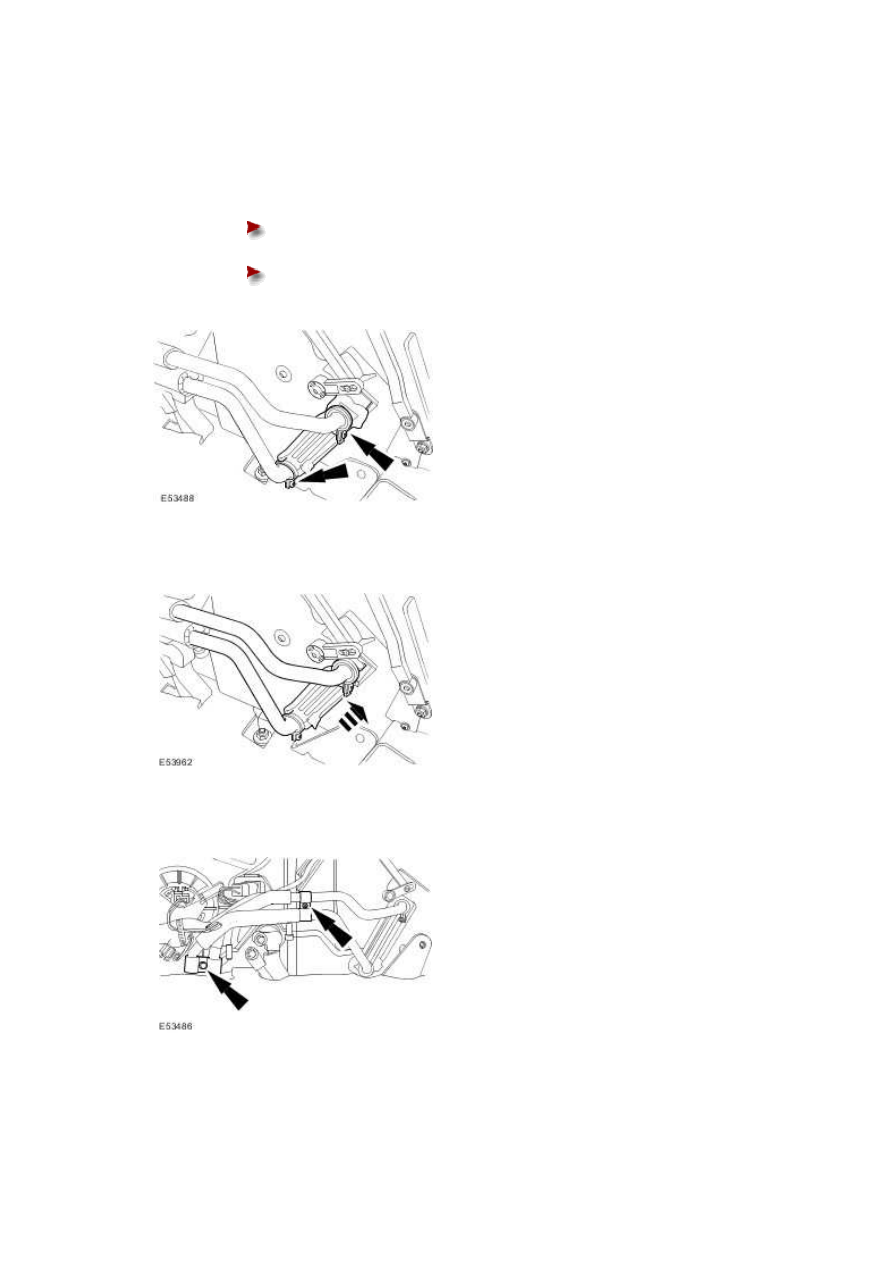

4 . Remove the heater core inlet and outlet pipes retaining plates.







5 . Detach the heater core.







6

.



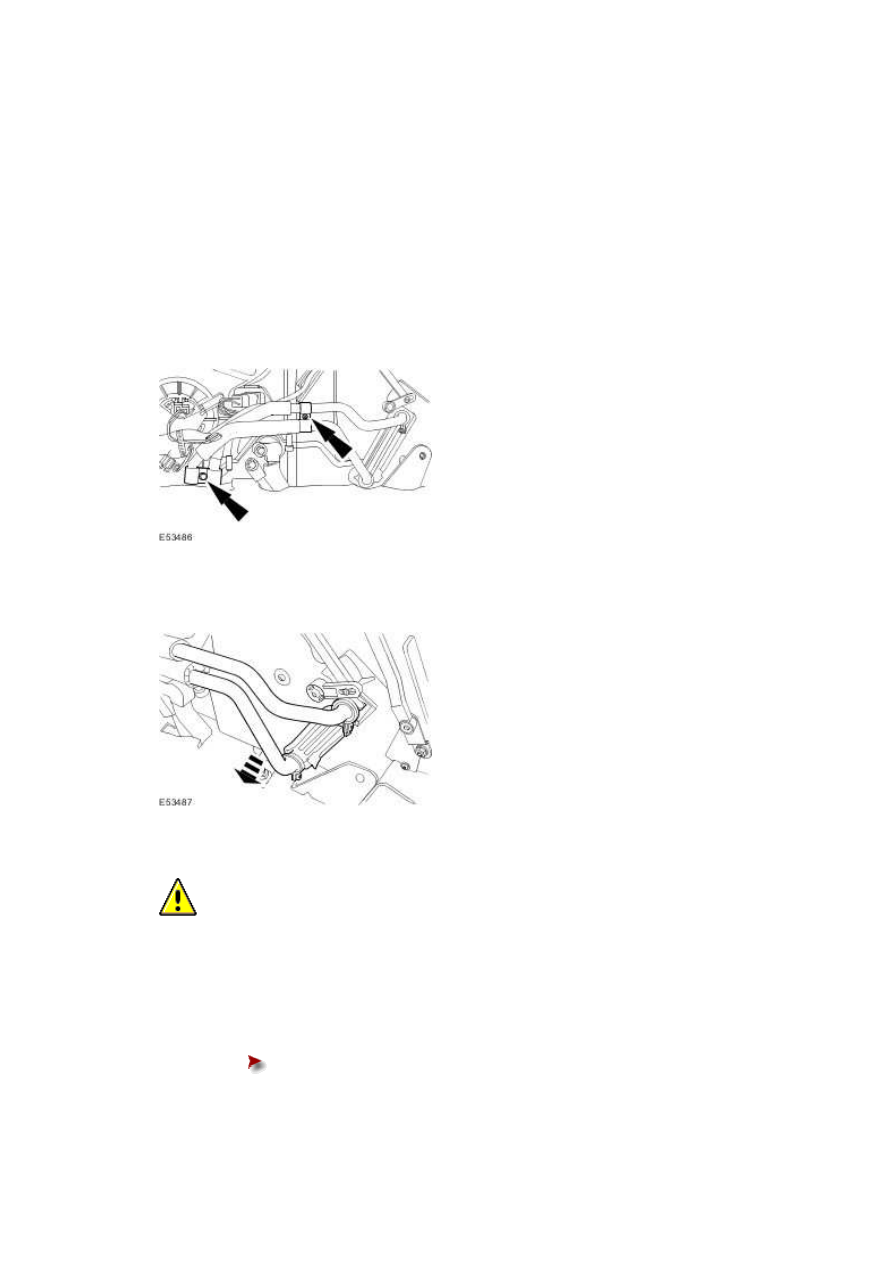

  CAUTION: Drain the coolant in the heater core and inlet and outlet pipes into a

suitable container. Failure to follow this instruction may result in damage to the floor

carpet.





Remove the heater core.





Remove the heater core inlet and outlet pipes retaining clamps.











Installation



1

.



  WARNING: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in personal injury.





  WARNING: To avoid having scalding hot coolant or steam blow out of the cooling

system, use extreme care when removing the coolant pressure cap from a hot cooling

system. Wait until the engine has cooled, then wrap a thick cloth around the coolant

pressure cap and turn it slowly until the pressure begins to release. Step back while the

pressure is released from the cooling system. When certain all the pressure has been

released (still with a cloth) turn and remove the coolant pressure cap from the coolant

expansion tank. Failure to allow these instructions may result in personal injury.





  CAUTION: The engine cooling system must be maintained with the correct

concentration and type of anti-freeze solution to prevent corrosion and frost damage.

Failure to follow this instruction may result in damage to the engine.





  CAUTION: Never remove the coolant pressure cap under any circumstances while

the engine is operating. Failure to follow this instruction may result in damage to the

engine.





  CAUTION: If coolant comes into contact with the paintwork, the affected area must

www.

be immediately washed down with cold water.





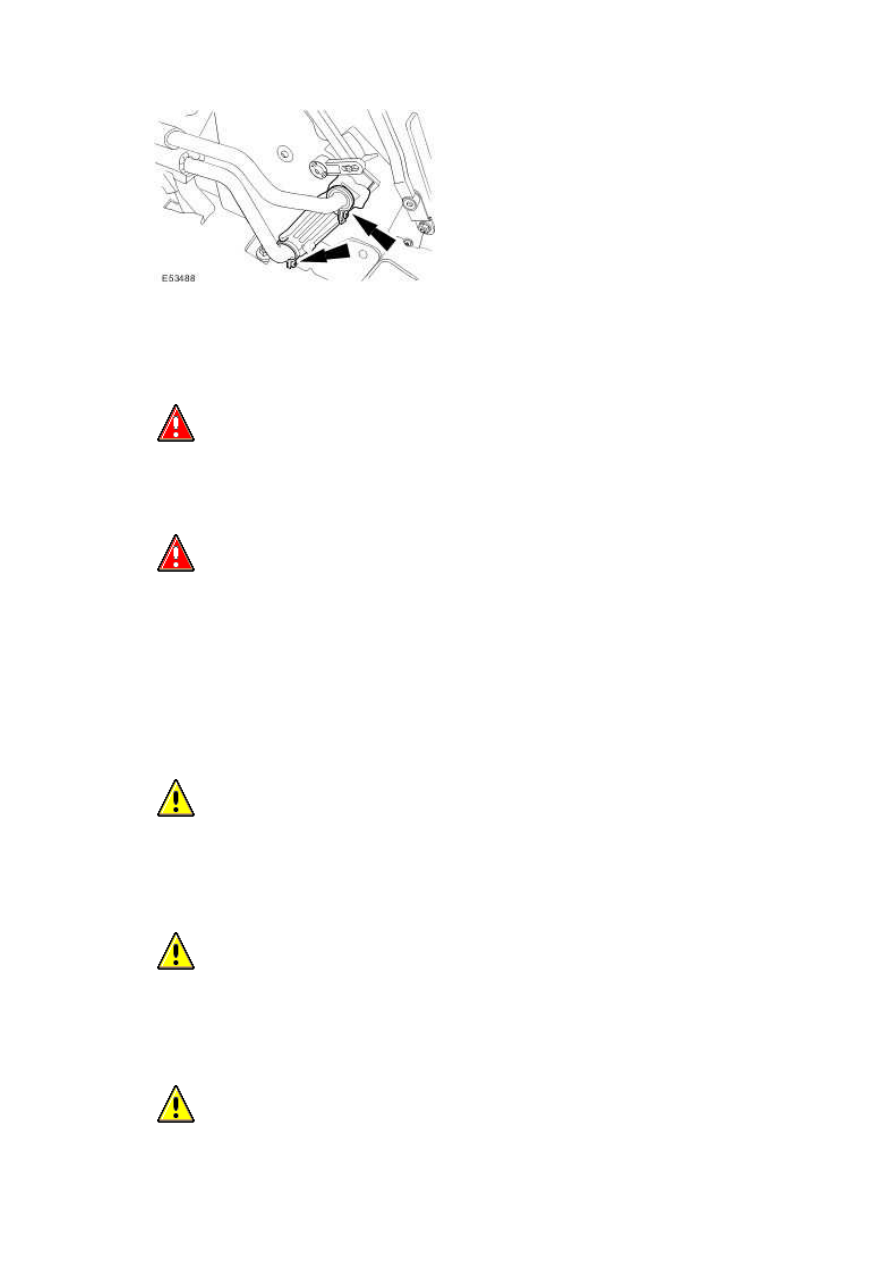

Install the heater core.





Install the heater core inlet and outlet pipes retaining clamps.







Tighten to 2 Nm.











2 . Attach the heater core.







3 . Install the heater core inlet and outlet pipes retaining plates.







4  Install the floor console.

For additional information, refer to Floor Console - Vehicles With: Auxiliary Climate Control

.



(76.25.01)







5 . Install the front seat.

For additional information, refer to Front Seat (76.70.01)





6 . Check and top up the cooling system as required.





7 . Install the coolant expansion tank pressure cap.





8

.



  CAUTION: Do not RUN the engine with the coolant expansion tank pressure cap

removed. Failure to follow this instruction may result in damage to the vehicle.





START and RUN the engine.







9

.



SET the heating system to MAX heat, the blower motor to MAX speed and the air distribution

to instrument panel and console assembly registers.







10

.



  CAUTION: Observe the engine temperature gauge. If the engine starts to over-heat

switch off immediately and allow to cool. Failure to follow this instruction may result in

damage to the vehicle.





Allow the engine to RUN until hot air is emitted from the instrument panel and console

assembly registers, while observing the engine temperature gauge.







11 . Switch off the engine.





12 . Allow the engine to cool.
