                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              213









III、Window Regulator Device of Front Side Vehicle Door



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door trim panel assembly"

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly"

5.  Remove installation bracket of front door inclined handle    Refer to "Waterproof membrane of front vehicle door"

6.  Remove waterproof membrane of front vehicle door    Refer to "Waterproof membrane of front vehicle door"

7.  Remove inner water splitting strip of front side vehicle door    Refer to "Inner water splitting strip of front side vehicle door"

8.  Remove front side vehicle door window    Refer to "Front side vehicle door window"

9.  Remove window regulator device of front side vehicle door

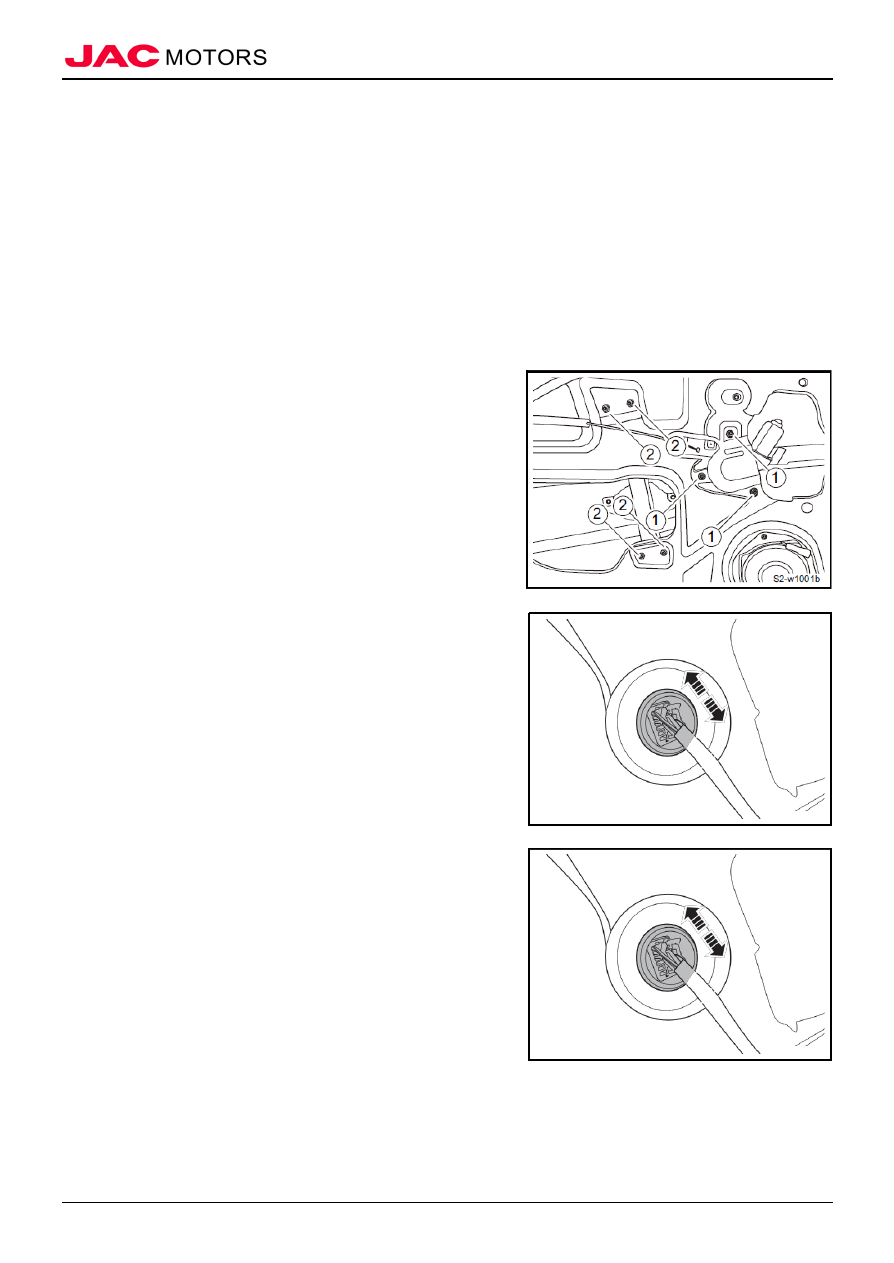

1). Remove 4 fixed bolts

② between window regulator device

of front side vehicle door and vehicle door;

2). Remove 3 fixed nuts

① between window regulator device

motor of front side vehicle door and vehicle door;
















3). Disconnect wiring harness of window regulator device

motor;

4). Take out window regulator device of front side vehicle door;












(II)Installation



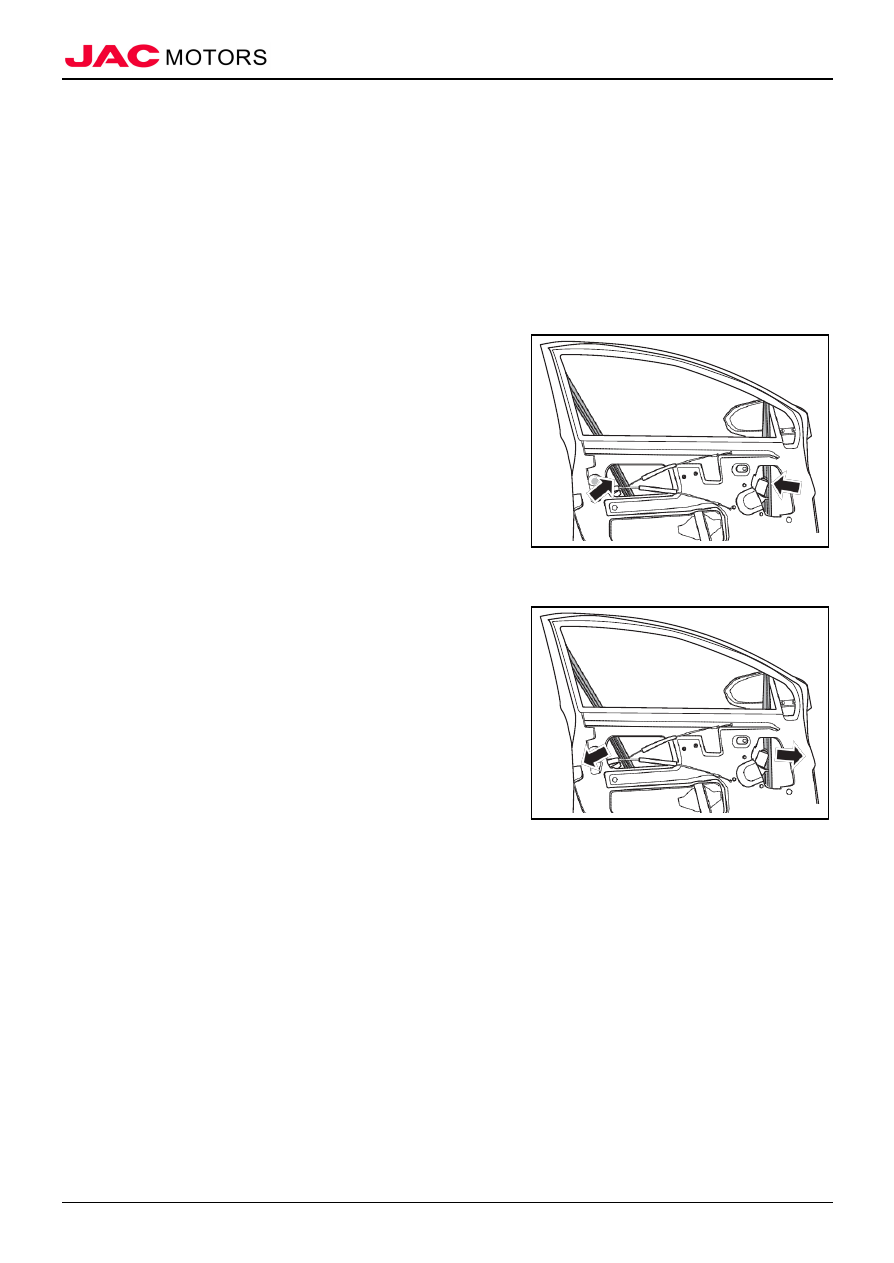

1.  Install window regulator device of front side vehicle door

1). Place window regulator device of front side vehicle door to

installation position;

2). Connect wiring harness connector on window regulator

device of front side vehicle door;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              214

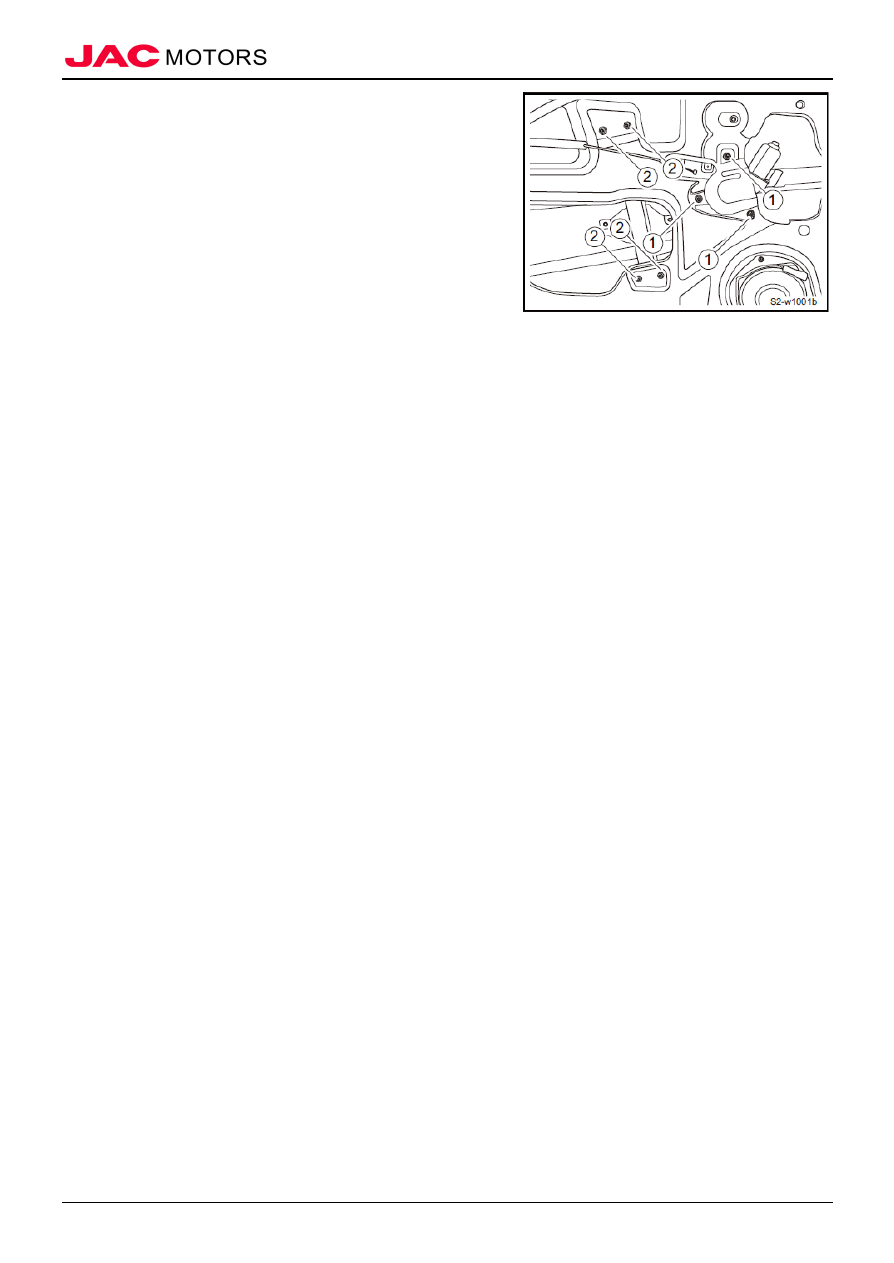

3). Install 4 fixed nuts between 4 fixed bolts

② between

window regulator device of front side vehicle door and

vehicle door;

Tighten torque

7~11N·m

4). Install 3 fixed nuts between window regulator device motor

of front side vehicle door and vehicle door;

Tighten torque

7~11N·m







2.  Install front side vehicle door window

3.  Install inner water splitting strip of front side vehicle door

4.  Install waterproof membrane of front vehicle door

5.  Install installation bracket of front door inclined handle

6.  Install front door trim panel assembly

7.  Install front door triangle window cover plate assembly

8.  Connect battery negative electrode

9.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              215









IV、Groove of Front Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door trim panel assembly"

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly"

5.  Remove installation bracket of front door inclined handle    Refer to "Waterproof membrane of front vehicle door"

6.  Remove waterproof membrane of front vehicle door    Refer to "Waterproof membrane of front vehicle door"

7.  Remove inner water splitting strip of front side vehicle door    Refer to "Inner water splitting strip of front side vehicle door"

8.  Remove front side vehicle door window    Refer to "Front side vehicle door window"

9.  Remove groove of front side vehicle door window

1). Remove groove from lower guide rail of front door window

slowly;

2). Take out groove of front side vehicle door window;















(II)Installation



1.  Install groove of front side vehicle door window

1). Install two connecting angles in upper part of groove of

front side vehicle door window to window frame corner

angle, and then press groove of front side vehicle door

window in order;












2.  Install front side vehicle door window

3.  Install inner water splitting strip of front side vehicle door

4.  Install waterproof membrane of front vehicle door

5.  Install installation bracket of front door inclined handle

6.  Install front door trim panel assembly

7.  Install front door triangle window cover plate assembly

8.  Connect battery negative electrode

9.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              216









V、Guide Groove of Front Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door trim panel assembly"

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly"

5.  Remove installation bracket of front door inclined handle    Refer to "Waterproof membrane of front vehicle door"

6.  Remove waterproof membrane of front vehicle door    Refer to "Waterproof membrane of front vehicle door"

7.  Remove front side vehicle door window    Refer to "Front side vehicle door window"

8.  Remove guide groove of front side vehicle door window

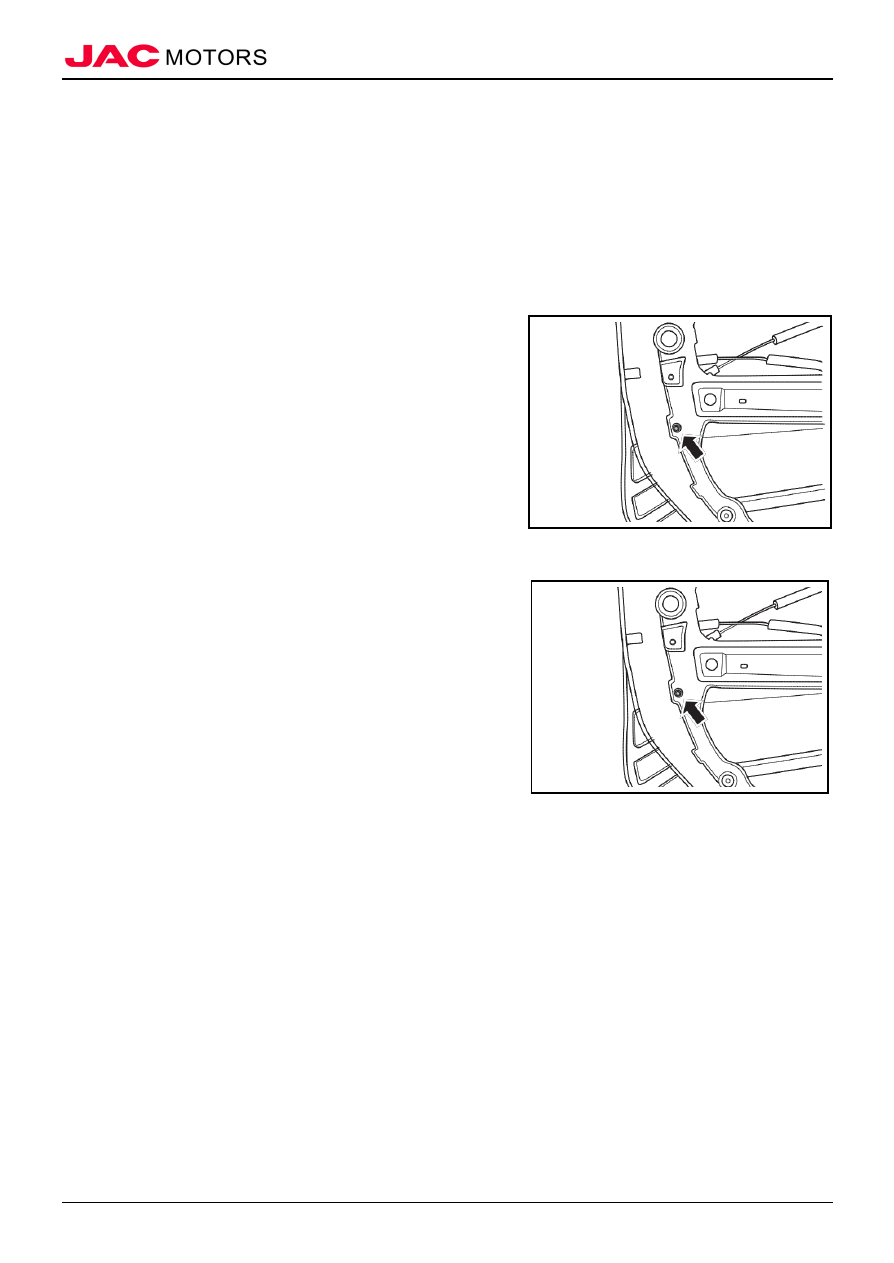

1). Remove fixed bolt connecting guide groove of front side

vehicle door window and vehicle door;

。

2). Pull out lower part of guide groove of window groove, and

take out groove of front side vehicle door window;













(II)Installation



1.  Install groove of front side vehicle door window

1). Place groove of front side vehicle door window to

installation position, tighten fixed bolt between guide

groove and vehicle door;

Tighten torque

6~10N·m

2). Install lower part of guide groove of window groove to

window guide groove;









2.  Install front side vehicle door window

3.  Install waterproof membrane of front vehicle door

4.  Install installation bracket of front door inclined handle

5.  Install front door trim panel assembly

6.  Install front door triangle window cover plate assembly

7.  Connect battery negative electrode

8.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              217













VI、Rear Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove rear door triangle window cover plate assembly    Refer to "Rear door triangle window cover plate assembly"

4.  Remove rear door trim panel assembly    Refer to "Rear door trim panel assembly"

5.  Remove installation bracket of rear door handle panel    Refer to "Waterproof membrane of rear vehicle door"

6.  Remove waterproof membrane of rear vehicle door    Refer to "Waterproof membrane of rear vehicle door"

7.  Remove inner water splitting strip of rear side vehicle door    Refer to "Inner water splitting strip of rear side vehicle door"

8.  Remove guide groove of rear side vehicle door window    Refer to "Guide groove of rear side vehicle door window"

9.  Remove rear side vehicle door window

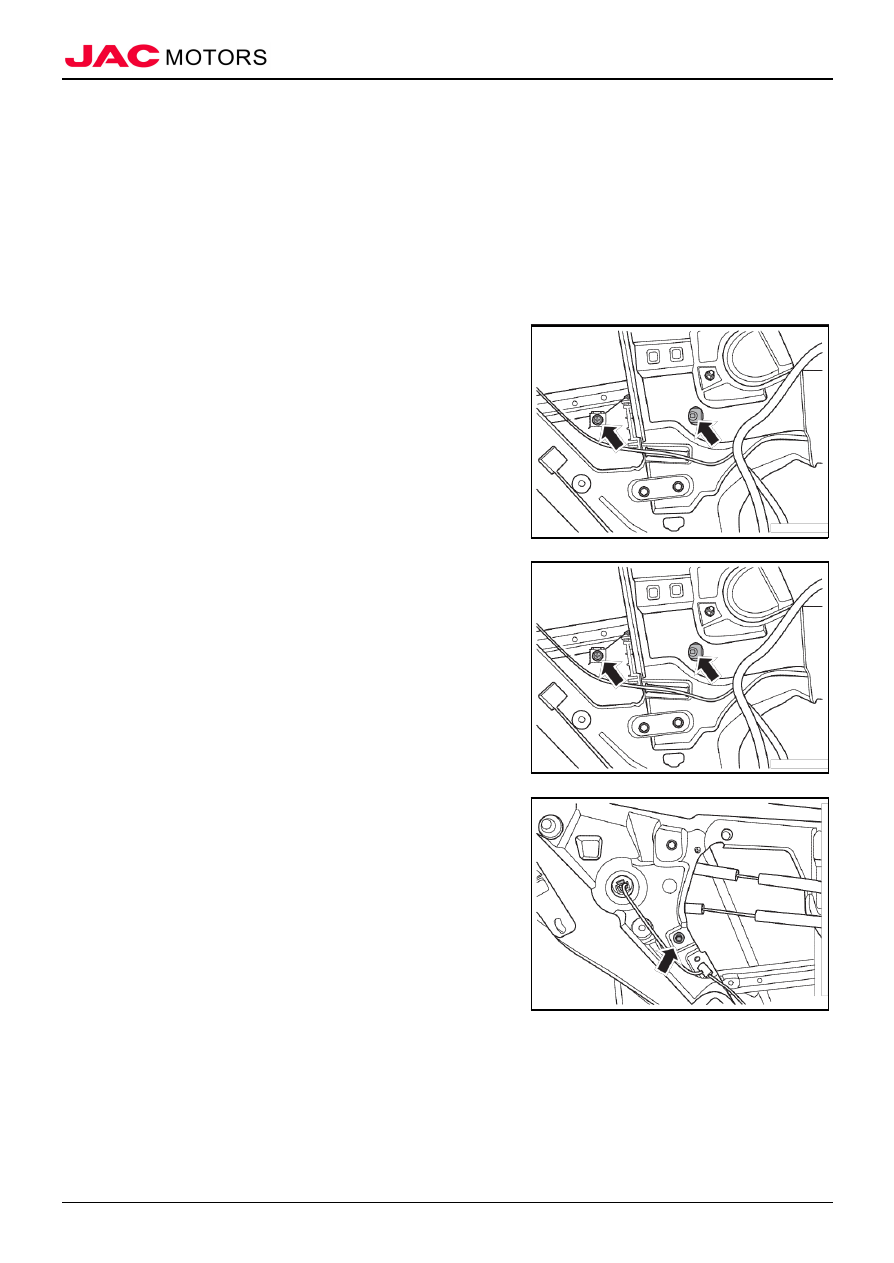

1). Connect rear door handle panel wiring harness connector,

connect battery negative electrode, and lift window to

proper position to be convenient to remove fixed bolt of

rear side vehicle door window;

2). Remove 2 fixed bolts between rear side vehicle door

window and window regulator device;

3). Take down rear side vehicle door window;





(II)Installation



1.  Install rear side vehicle door window

1). Place rear side vehicle door window to installation position,

and align to installation hole;

2). Tighten 2 fixed bolt between rear side vehicle door window

and window regulator device;

Tighten torque

7~11N·m










3). Tighten lower fixed bolt of guide groove of rear side vehicle

door window;

Tighten torque

6~10N·m



2.  Install guide groove of rear side vehicle door window

3.  Install inner water splitting strip of rear side vehicle door

4.  Install waterproof membrane of rear vehicle door

5.  Install installation bracket of rear door handle panel

6.  Install rear door trim panel assembly

7.  Install rear door triangle window cover plate assembly

8.  Connect battery negative electrode

9.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              218















VII、Window Regulator Device of Rear Side Vehicle Door



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove rear door triangle window cover plate assembly    Refer to "Rear door trim panel assembly"

4.  Remove rear door trim panel assembly    Refer to "Rear door trim panel assembly"

5.  Remove installation bracket of rear door handle panel    Refer to "Waterproof membrane of rear vehicle door"

6.  Remove waterproof membrane of rear vehicle door    Refer to "Waterproof membrane of rear vehicle door"

7.  Remove inner water splitting strip of rear side vehicle door    Refer to "Inner water splitting strip of rear side vehicle door"

8.  Remove guide groove of rear side vehicle door window    Refer to "Guide groove of rear side vehicle door window"

9.  Remove rear side vehicle door window    Refer to "Rear side vehicle door window"

10. Remove window regulator device of rear side vehicle door

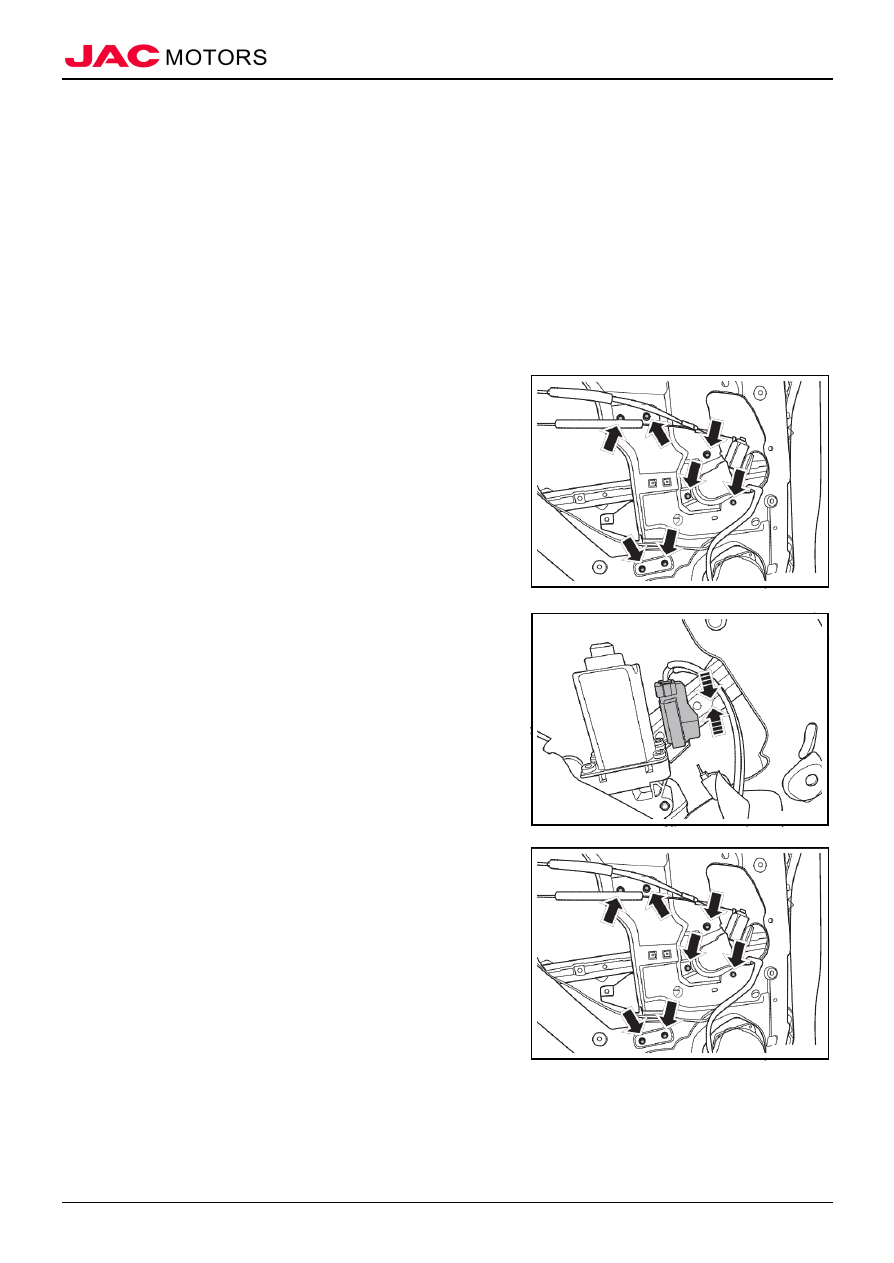

1). Remove 4 fixed nuts between window regulator device of

rear side vehicle door and vehicle door;

2). Remove 3 fixed nuts between window regulator device

motor of rear side vehicle door and vehicle door;











3). Disconnect wiring harness connector in window regulator

device motor;

4). Take out window regulator device of rear side vehicle door;














(II)Installation



1.  Install window regulator device of rear side vehicle door

1). Place window regulator device of rear side vehicle door to

installation position;

2). Tighten 3 fixed nuts between window regulator device

motor of rear side vehicle door rear side vehicle door

window and vehicle door;

Tighten torque

7~11N·m

3). Tighten 4 fixed nuts between window regulator device of

rear side vehicle door and vehicle door;

Tighten torque

7~11N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              219





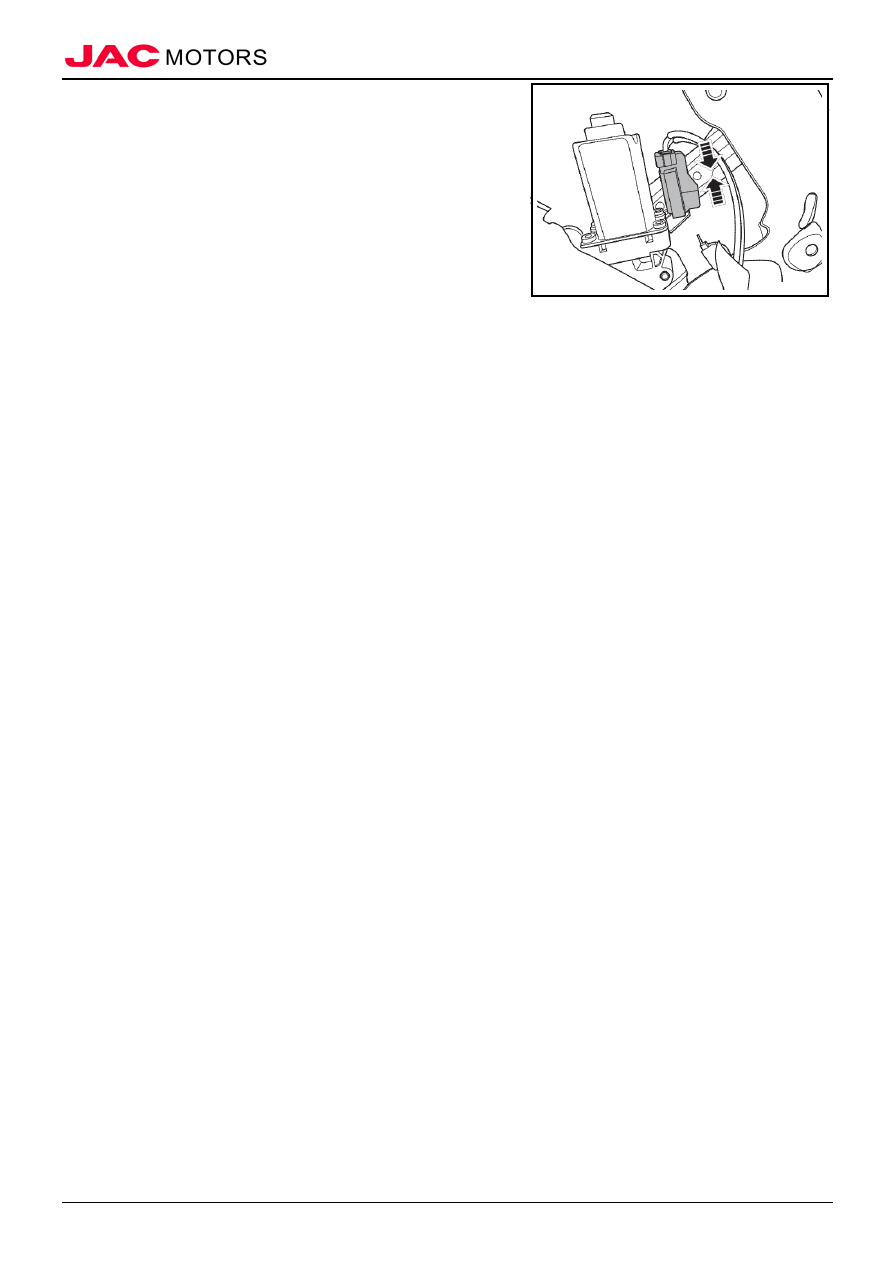

4). Connect wiring harness connector in window regulator

device motor;













2.  Install rear side vehicle door window

3.  Install guide groove of rear side vehicle door window

4.  Install inner water splitting strip of rear side vehicle door

5.  Install waterproof membrane of rear vehicle door

6.  Install installation bracket of rear door handle panel

7.  Install rear door trim panel assembly

8.  Install rear door triangle window cover plate assembly

9.  Connect battery negative electrode

10. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              220









VIII、Groove of Rear Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove rear door triangle window cover plate assembly    Refer to "Rear door trim panel assembly"

4.  Remove rear door trim panel assembly    Refer to "Rear door trim panel assembly"

5.  Remove installation bracket of rear door handle panel    Refer to "Waterproof membrane of rear vehicle door"

6.  Remove waterproof membrane of rear vehicle door    Refer to "Waterproof membrane of rear vehicle door"

7.  Remove inner water splitting strip of rear side vehicle door    Refer to "Inner water splitting strip of rear side vehicle door"

8.  Remove guide groove of rear side vehicle door window    Refer to "Guide groove of rear side vehicle door window"

9.  Remove rear side vehicle door window    Refer to "Rear side vehicle door window"

10. Remove groove of rear side vehicle door window

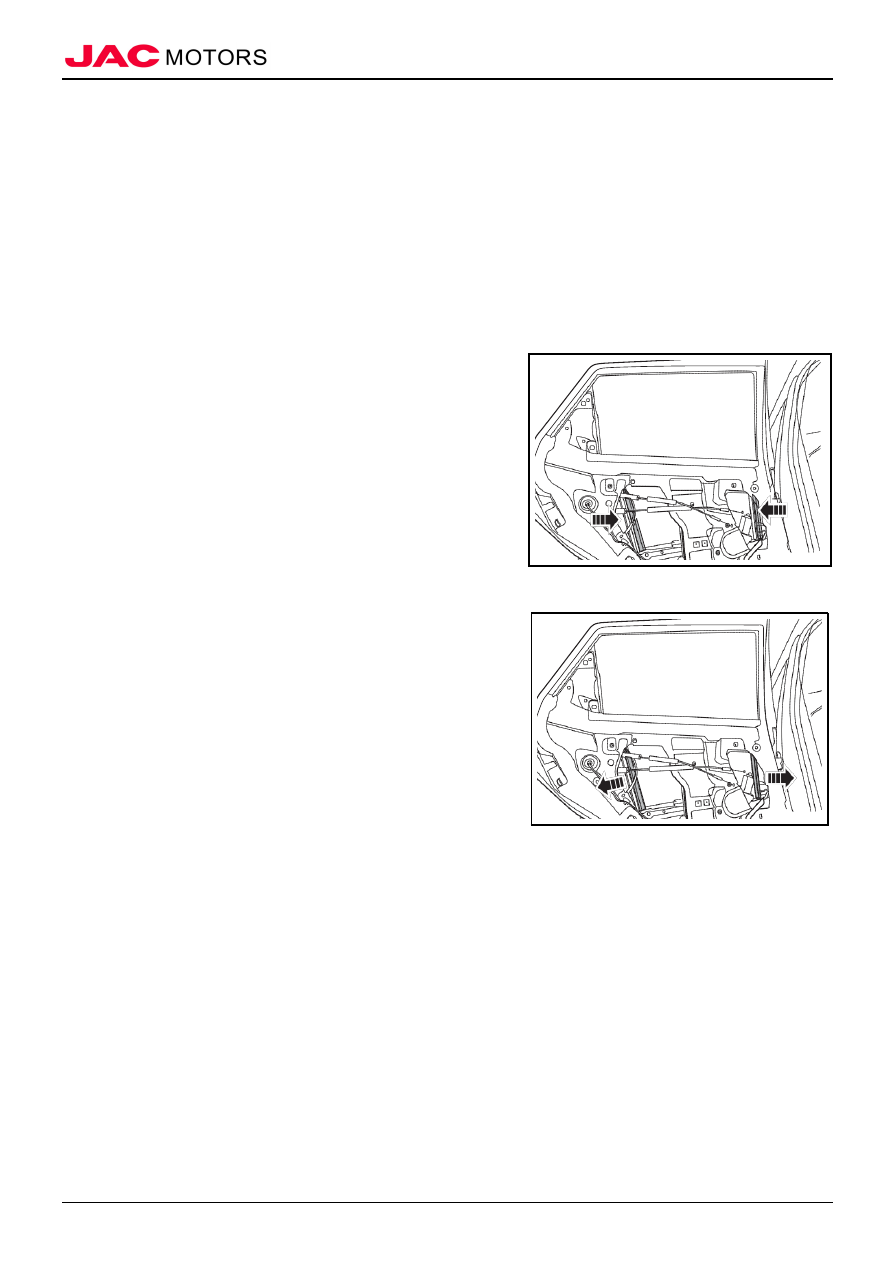

1). Remove groove from lower part of groove of rear side

vehicle door window slowly;

2). Take out groove of rear side vehicle door window;













(II)Installation



1.  Install groove of rear side vehicle door window

1). Install two connecting angles in window frame corner angle

from upper part of groove of rear side vehicle door

window, and then press in groove of rear side vehicle door

window in order;












2.  Installrear side vehicle door window

3.  Install guide groove of rear side vehicle door window

4.  Install inner water splitting strip of rear side vehicle door

5.  Install waterproof membrane of rear vehicle door

6.  Install installation bracket of rear door handle panel

7.  Install rear door trim panel assembly

8.  Install rear door triangle window cover plate assembly

9.  Connect battery negative electrode

10. Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              221

IX、  Guide Groove of Rear Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove rear door triangle window cover plate assembly    Refer to "Rear door trim panel assembly"

4.  Remove rear door trim panel assembly    Refer to "Rear door trim panel assembly"

5.  Remove installation bracket of rear door handle panel    Refer to "Waterproof membrane of rear vehicle door"

6.  Remove waterproof membrane of rear vehicle door    Refer to "Waterproof membrane of rear vehicle door"

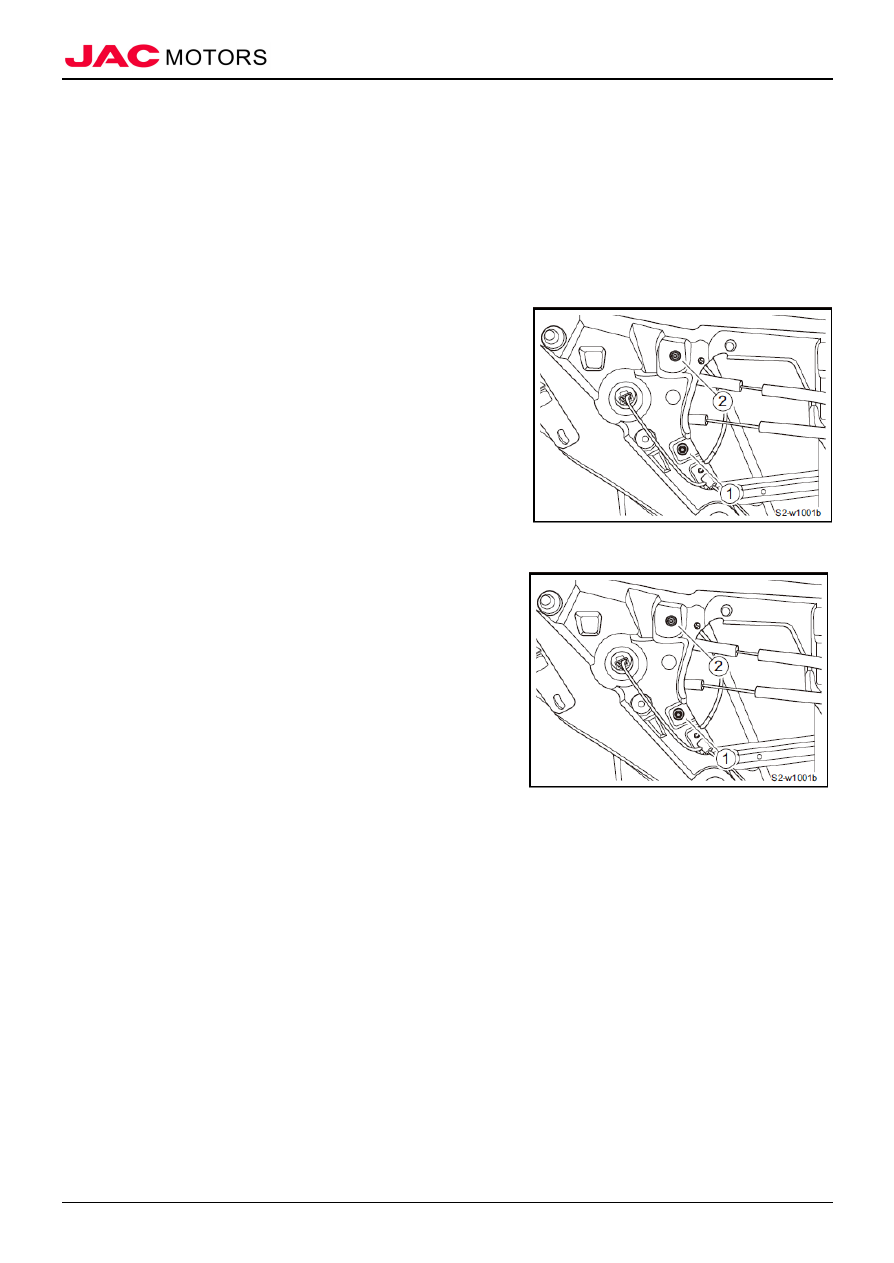

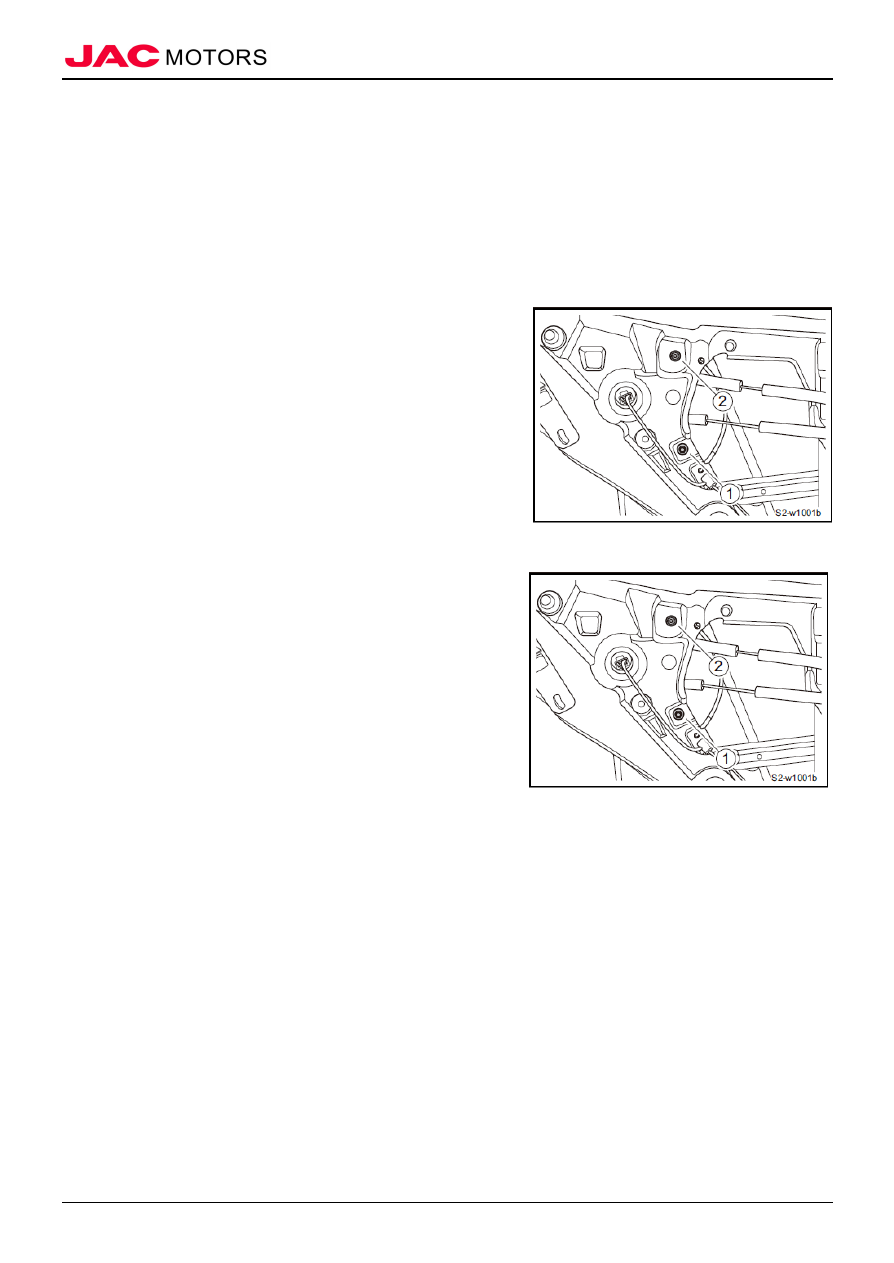

7.  Remove guide groove of rear side vehicle door window

1). Remove fixed bolt

① and fixed nut ② connecting guide

groove of rear side vehicle door window and vehicle door;

2). Take down guide groove of rear side vehicle door window;
△ Note

Lift    rear side vehicle door window to highest

position to be convenient to remove groove of rear side

vehicle door window;









(II)Installation



1.  Install guide groove of rear side vehicle door window

1). Place guide groove of rear side vehicle door window to

installation position;

2). Tighten fixed bolt

① connecting guide groove and vehicle

door;

Tighten torque

6~10N·m

3). Tighten fixed nut

② connecting guide groove and vehicle

door;

Tighten torque

6~10N·m




2.  Install waterproof membrane of rear vehicle door

3.  Install installation bracket of rear door handle panel

4.  Install rear door trim panel assembly

5.  Install rear door triangle window cover plate assembly

6.  Connect battery negative electrode

7.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              222









X、Outside Rearview Mirror Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door triangle window cover plate assembly"

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly"

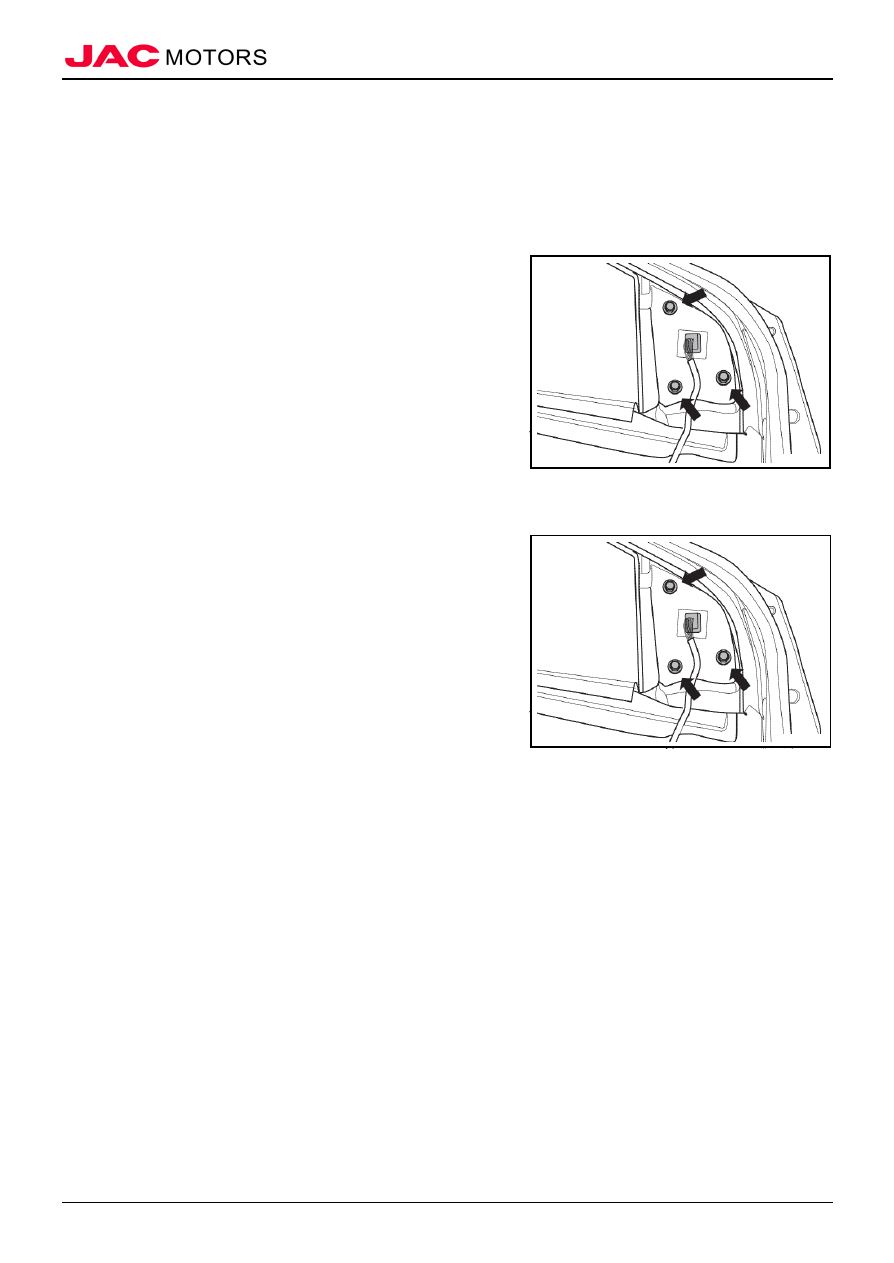

5.  Remove outside rearview mirror assembly

4). Disconnect wiring harness connector of outside rearview

mirror assembly;

5). Remove 3 fixed bolts of outside rearview mirror assembly;

6). Disconnect connection of outside rearview mirror assembly

and vehicle body;










(II)Installation



1. Outside rearview mirror assembly

1). Place outside rearview mirror assembly to installation

position, and tighten 3 fixed bolts in outside rearview

mirror assembly;

Tighten torque

3~5N·m

2). Connect wiring harness connector of outside rearview

mirror assembly;










2.  Install front door trim panel assembly

3.  Install front door triangle window cover plate assembly

4.  Connect battery negative electrode

5.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              223













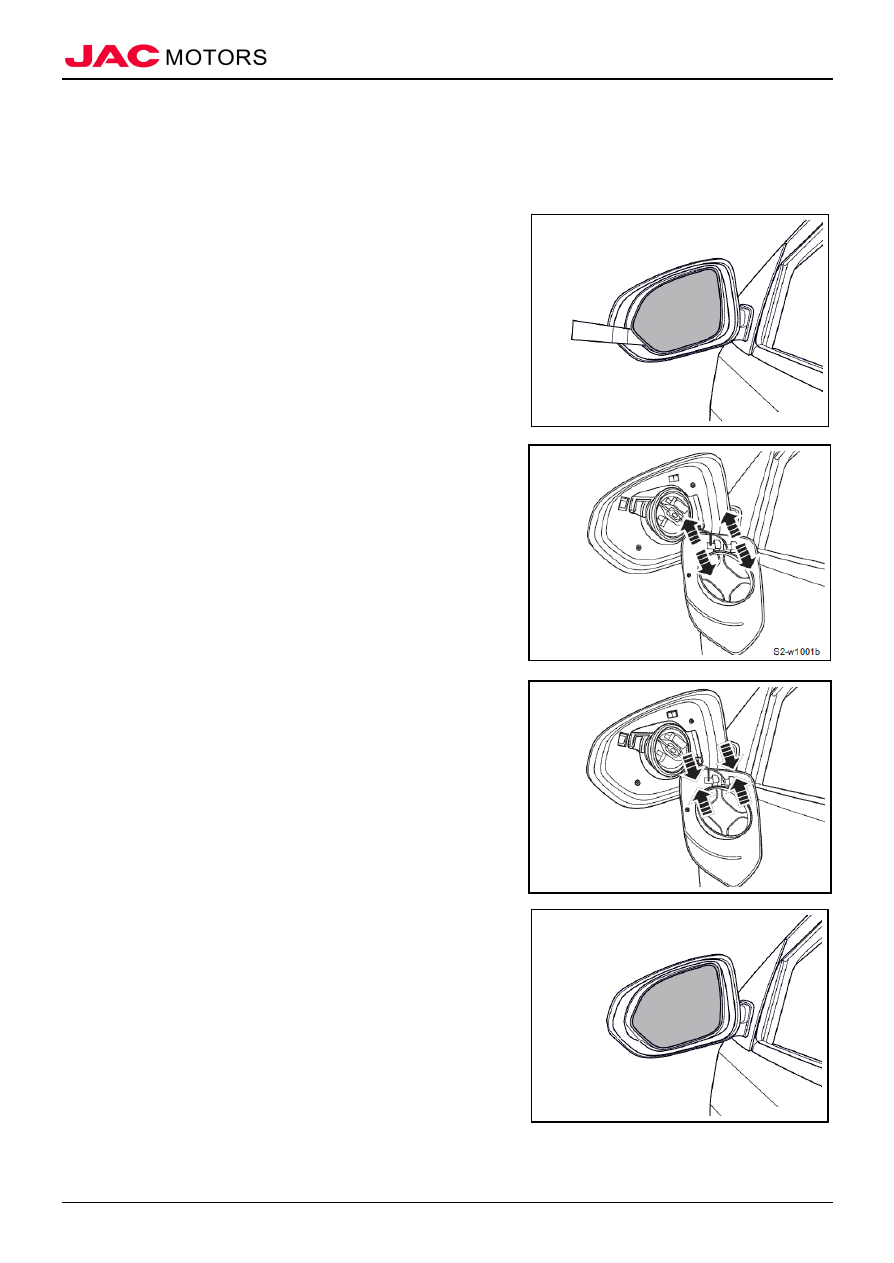

XI、Window Assembly of Outside Rearview Mirror



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3. Remove window of outside rearview mirror

1). Rotate window of outside rearview mirror to limit position

along vertical direction;

2). Pry fixed plastic buckle behind window of outside rearview

mirror;










3). Disconnect wiring harness connector of outside rearview

mirror;

4). Take down window assembly of outside rearview mirror;



















(II)Installation



1.  Install window assembly of outside rearview mirror

1). Connect wiring harness connector of outside rearview

mirror assembly;
















2). Tighten buckles on window assembly of outside rearview

mirror;









2.  Connect battery negative electrode

3.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              224

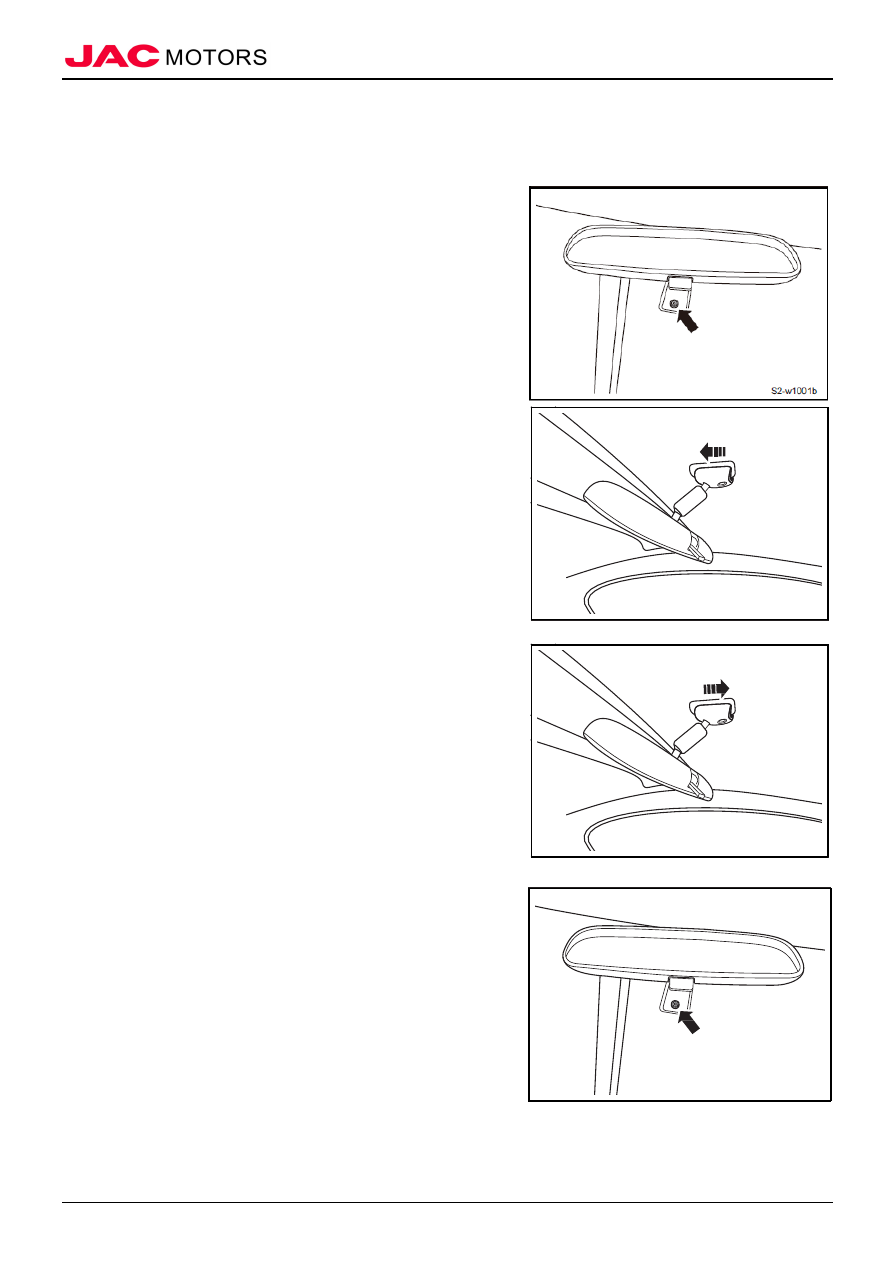

XII、Inner Rearview Mirror Assembly



(I)Removal



1.  Remove inner rearview mirror assembly

1). Loosen fixed bolt on inner rearview mirror assembly base

seat;












2). Slip inner rearview mirror assembly upward, remove inner

rearview mirror assembly from base seat;

△ Note      Inner rearview mirror assembly seat is bonded to

front windshield, if need maintenance, please special

adhesion agent to bond to front windshield.








(II)Installation



1.  Install inner rearview mirror assembly

1). Slip inner rearview mirror assembly downward, and install

inner rearview mirror assembly to base seat;















2). Tighten fixed bolt on base seat of inner rearview mirror

assembly;

Tighten torque

1.1~1.9N·m



-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    225

Central Control Door Lock System




I、Summary



(I)Structure Overview



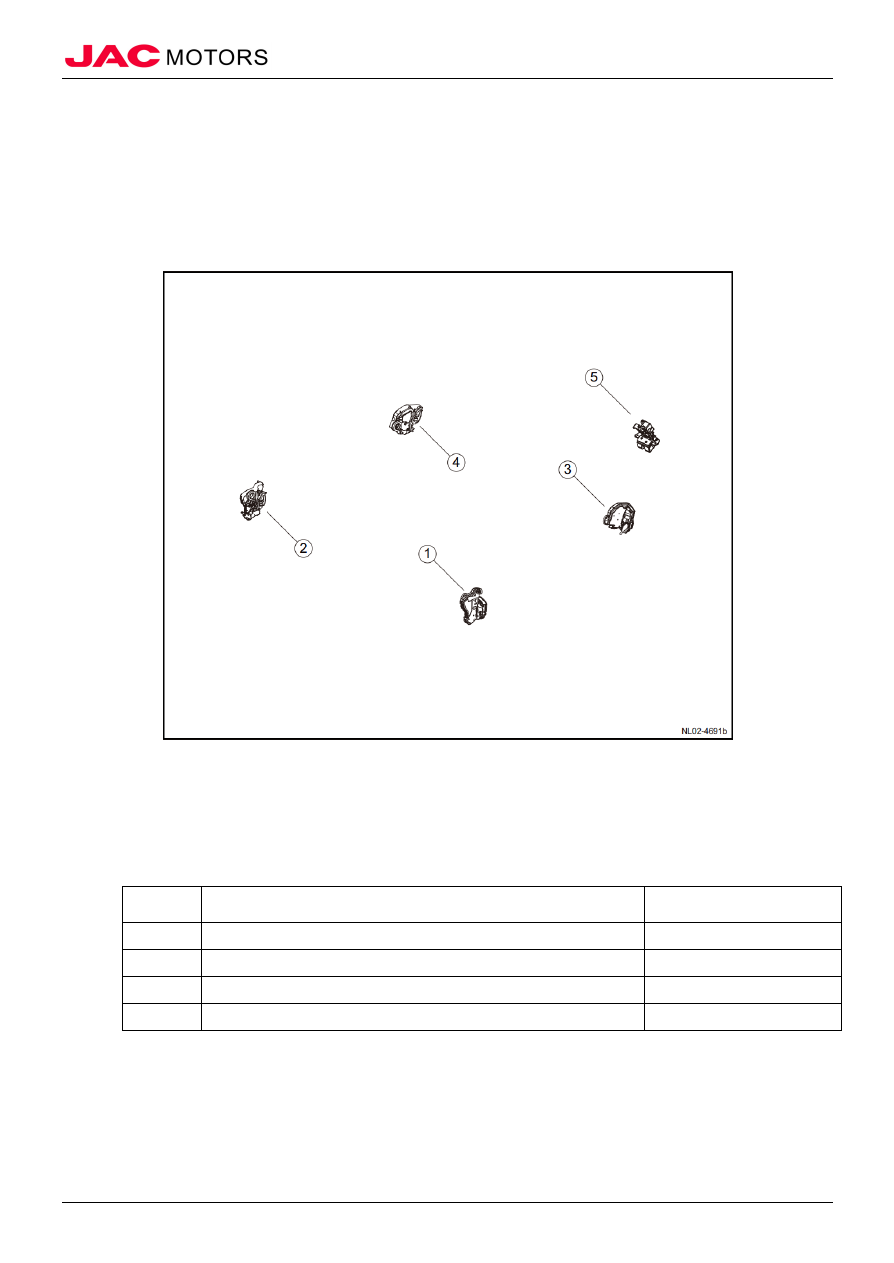

Component Location Diagram



1. Left front side vehicle door lock and fastener assembly  2. Right front side vehicle door lock and fastener assembly

3. Left rear side vehicle door lock and fastener assembly

4. Right rear side vehicle door lock and fastener assembly

5. Tail door lock assembly



(II)Torque Parameter



No.



Item



Torque

(N·m)



Fixed bolt of vehicle door lock and fastener assembly

7~9

Fixed bolt of lock hook assembly

13.5~17.5

Fixed bolt of tail door lock assembly

7~11

Fixed bolt of tail door lock hook

20~30







-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    226













II、Front Side Vehicle Door Lock and Fastener Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door trim panel assembly "

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly "

5.  Remove installation bracket of front door inclined handle    Refer to "Waterproof membrane of front vehicle door "

6.  Remove waterproof membrane of front vehicle door    Refer to "Waterproof membrane of front vehicle door "

7.  Remove inner water splitting strip of front side vehicle door    Refer to "Inner water splitting strip of front side vehicle door "

8.  Remove front side vehicle door window    Refer to "Front side vehicle door window "

9.  Remove guide groove of front side vehicle door window    Refer to "Guide groove of front side vehicle door window "

10. Remove outer handle lock core of front vehicle door (left)    Refer to "Left outer handle lock core of front vehicle door "

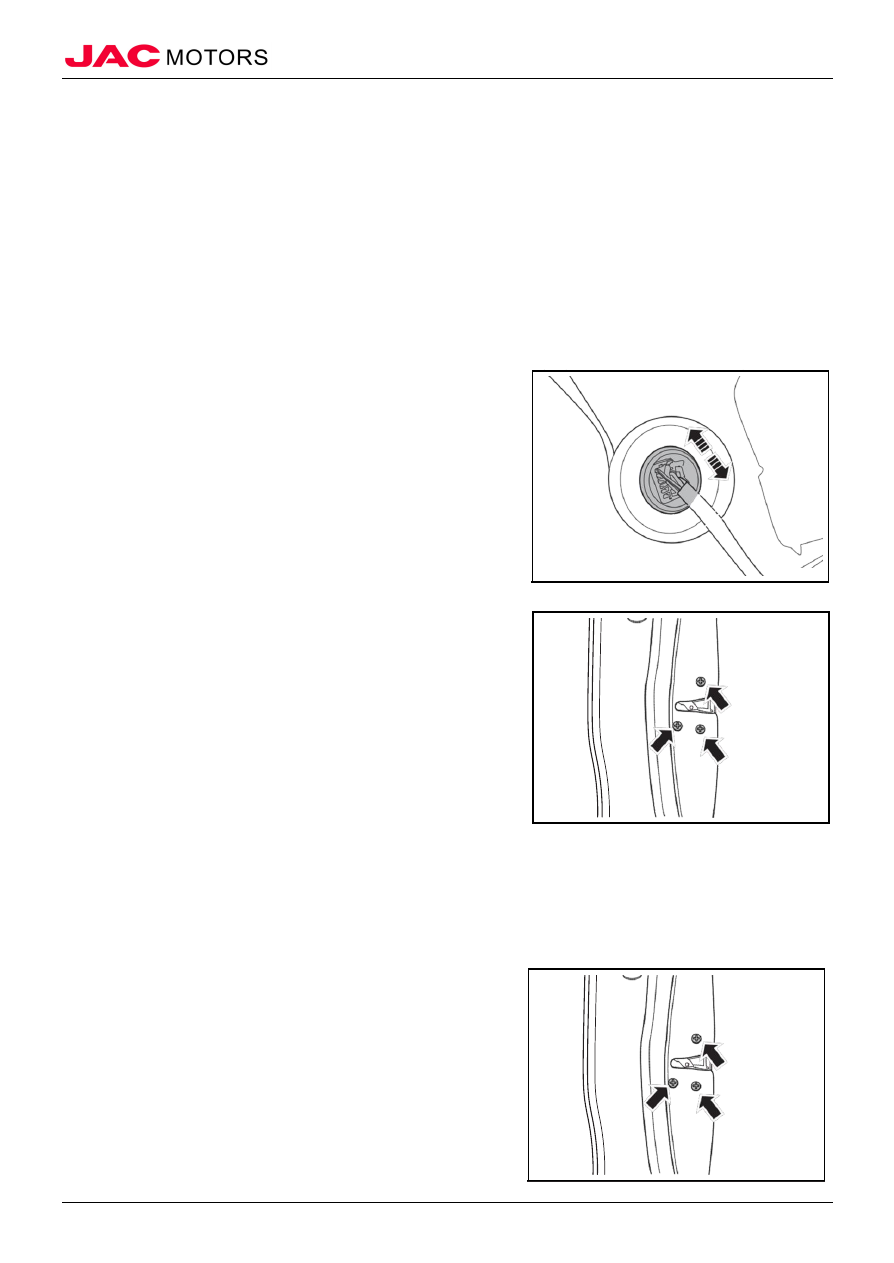

11. Remove front side vehicle door lock and fastener assembly

1). Disconnect wiring harness connector of front side vehicle

door lock and fastener assembly;














2). Remove 3 fixed bolts connecting front side vehicle door

lock and fastener assembly and vehicle door, disconnect

connection of lock swing arm and outer handle bar, and

take down front side vehicle door lock and fastener

assembly;











(II)Check



1. Check front side vehicle door lock and fastener assembly

1). Check whether riveting parts of lock and movement parts spread lubricant;

2). Check whether riveting parts are fastened;

3). Check there is clamping, abnormal sound in movement parts;

4). Check whether coat-painting layer and chemistry treatment layer of metal components are even, whether there is obvious

fault;

(III)Installation



1.  Install front side vehicle door lock and fastener assembly

1). Connect lock swing arm and outer handle bar, and install

3fixed bolts connecting front side vehicle door lock and

fastener assembly and vehicle door;

Tighten torque  7~9N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    227





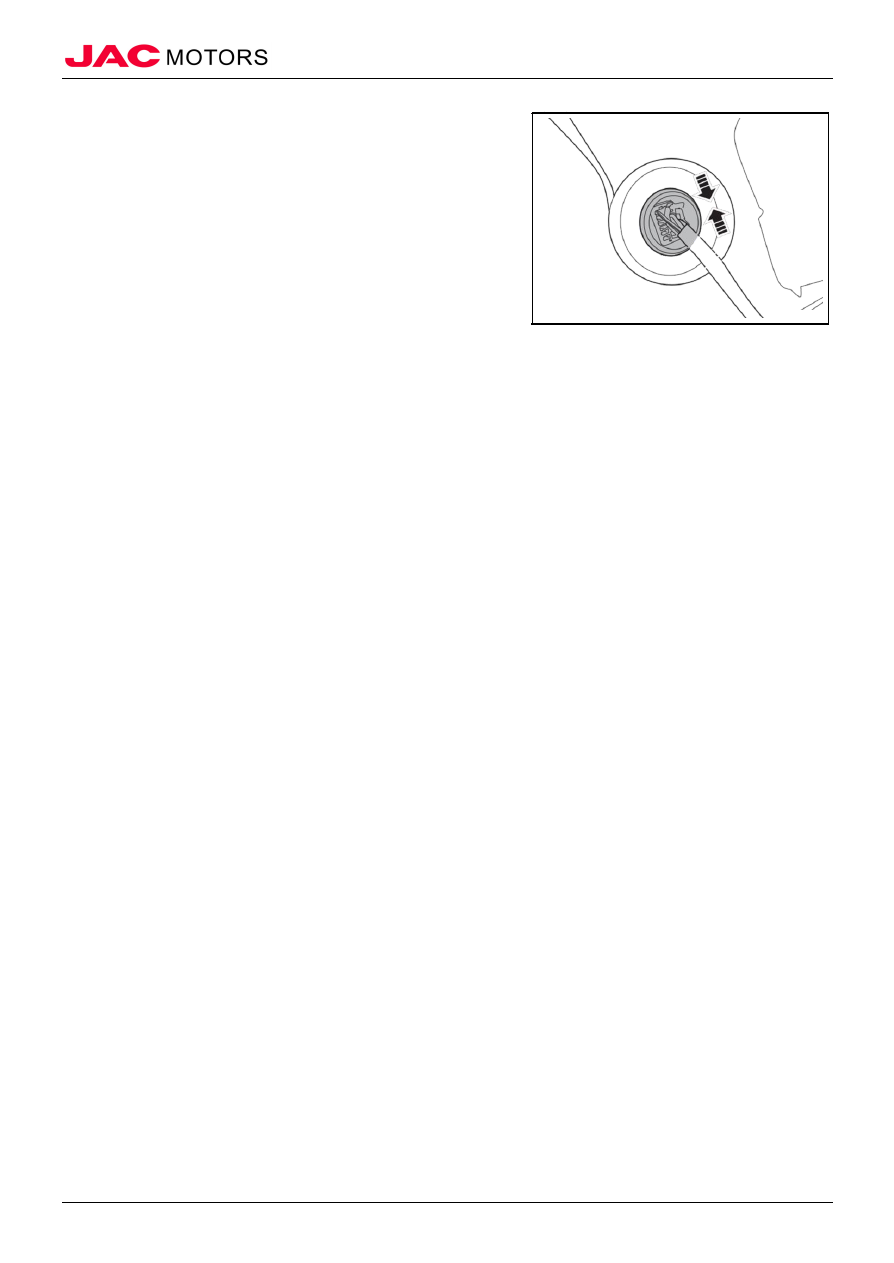

2). Connect wiring harness connector of front side vehicle door

lock and fastener assembly;

△ Note    Check whether door can open and close normally

after installing, whether door lock is firmly. If not, please

re-install or adjust.












2.  Install outer handle lock core of front vehicle door

3.  Install guide groove of front side vehicle door window

4.  Install front side vehicle door window

5.  Install inner water splitting strip of front side vehicle door

6.  Install waterproof membrane of front vehicle door

7.  Install installation bracket of front door inclined handle

8.  Install front door trim panel assembly

9.  Install front door triangle window cover plate assembly

10. Connect battery negative electrode

11. Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    228









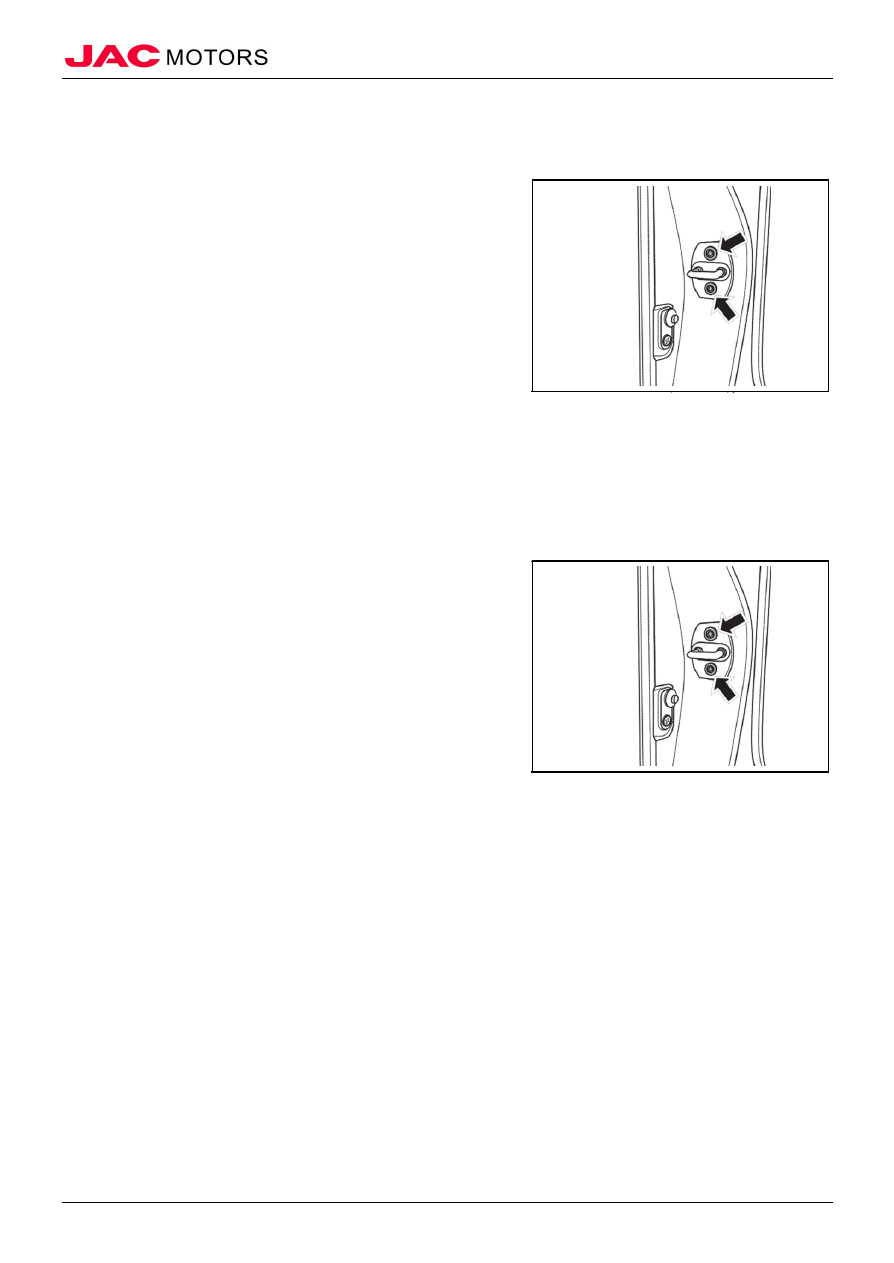

III、Lock Hook Assembly



(I)Removal



1.  Remove lock hook assembly

1). Mark lock hook position relative to vehicle body;

2). Remove 2 fixed bolts connecting lock hook and vehicle

body;

3). Take down lock hook assembly;











(II)Adjustment



1. Adjust lock hook assembly

1). Loosen lock hook bolt, move lock hook to required direction to make sure lock hook in middle of door lock;

2). Tighten 2 fixed bolts of lock hook assembly;

3). Close vehicle door, check whether surface difference, clearance is accord with requirement;



(III)Installation



1.  Install lock hook assembly

1). Place lock hook assembly to installation position, and

tighten 2 fixed bolts;

Tighten torque

13.5~17.5N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     13      14      15      16     ..
