JAC S2. Service Manual - part 16





                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    229













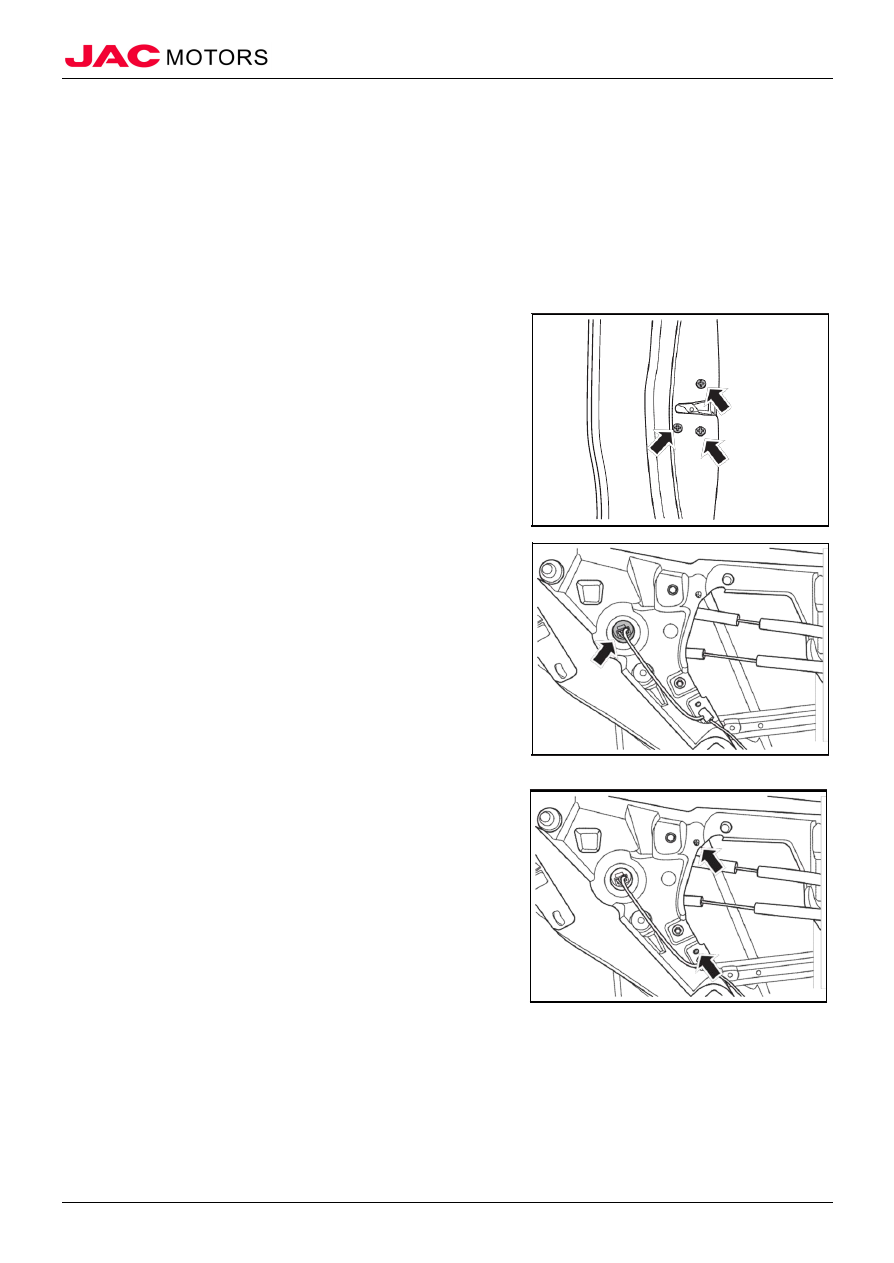

IV、Rear Side Vehicle Door Lock and Fastener Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove rear door triangle window cover plate assembly    Refer to "Rear door trim panel assembly "

4.  Remove rear door trim panel assembly    Refer to "Rear door trim panel assembly "

5.  Remove installation bracket of rear door handle panel    Refer to "Waterproof membrane of rear vehicle door "

6.  Remove waterproof membrane of rear vehicle door    Refer to "Waterproof membrane of rear vehicle door "

7.  Remove window guide groove of rear side vehicle door    Refer to "Window guide groove of rear side vehicle door "

8.  Remove rear side vehicle door lock and fastener assembly

1).  Remove 3 fixed bolts connecting side vehicle door lock and

fastener assembly and vehicle door;















2). Disconnect wiring harness connector of rear side vehicle

door lock and fastener assembly;















3). Disconnect connection of rear side vehicle door outer open

wiredrawing assembly and vehicle door;

4). Take down rear side vehicle door lock and fastener

assembly;




















(II)Check



1. Check rear side vehicle door lock and fastener assembly;

1). Check whether riveting parts of lock and movement parts spread lubricant;

2). Check whether riveting parts are fastened;

3). Check there is clamping, abnormal sound in movement parts;

4). Check whether coat-painting layer and chemistry treatment layer of metal components are even, whether there is obvious

fault;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    230





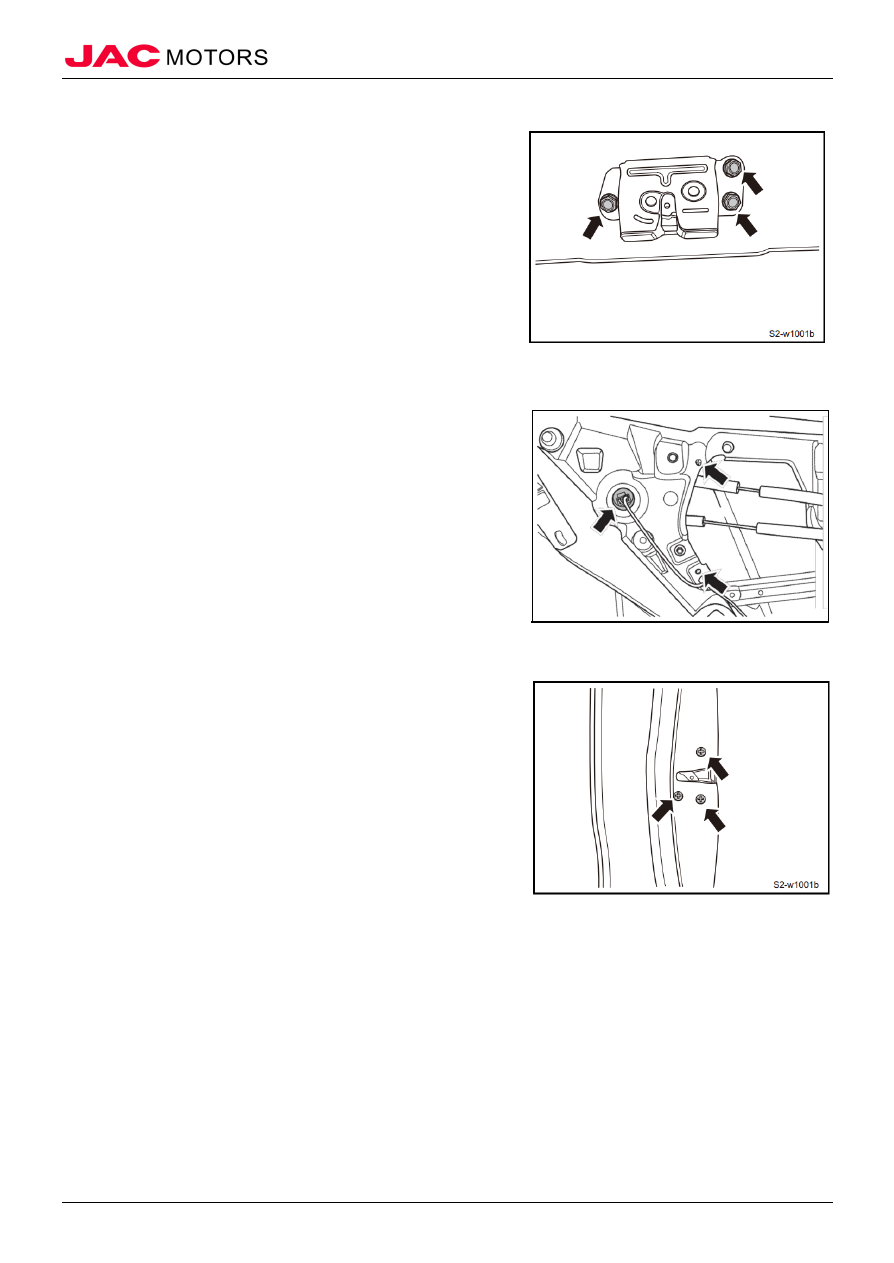

(III)Installation



1.  Install rear side vehicle door lock and fastener assembly

1). Place rear side vehicle door lock and fastener assembly to

installation position, and tighten 3 fixed bolts connecting

rear side vehicle door lock and fastener assembly and

vehicle door;

Tighten torque

7~9N·m













2). Connect wiring harness connector of rear side vehicle door

lock and fastener assembly;

3). Install rear side vehicle outer opening wiredrawing to

relative position of vehicle door;

△ Note    Check whether door can open and close normally

after installing, whether door lock is firmly. If not, please

re-install or adjust.







2.  Install window guide groove of rear side vehicle door

3.  Install waterproof membrane of rear vehicle door

4.  Install installation bracket of rear door handle panel

5.  Install rear door trim panel assembly

6.  Install rear door triangle window cover plate assembly

7.  Connect battery negative electrode

8.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    231













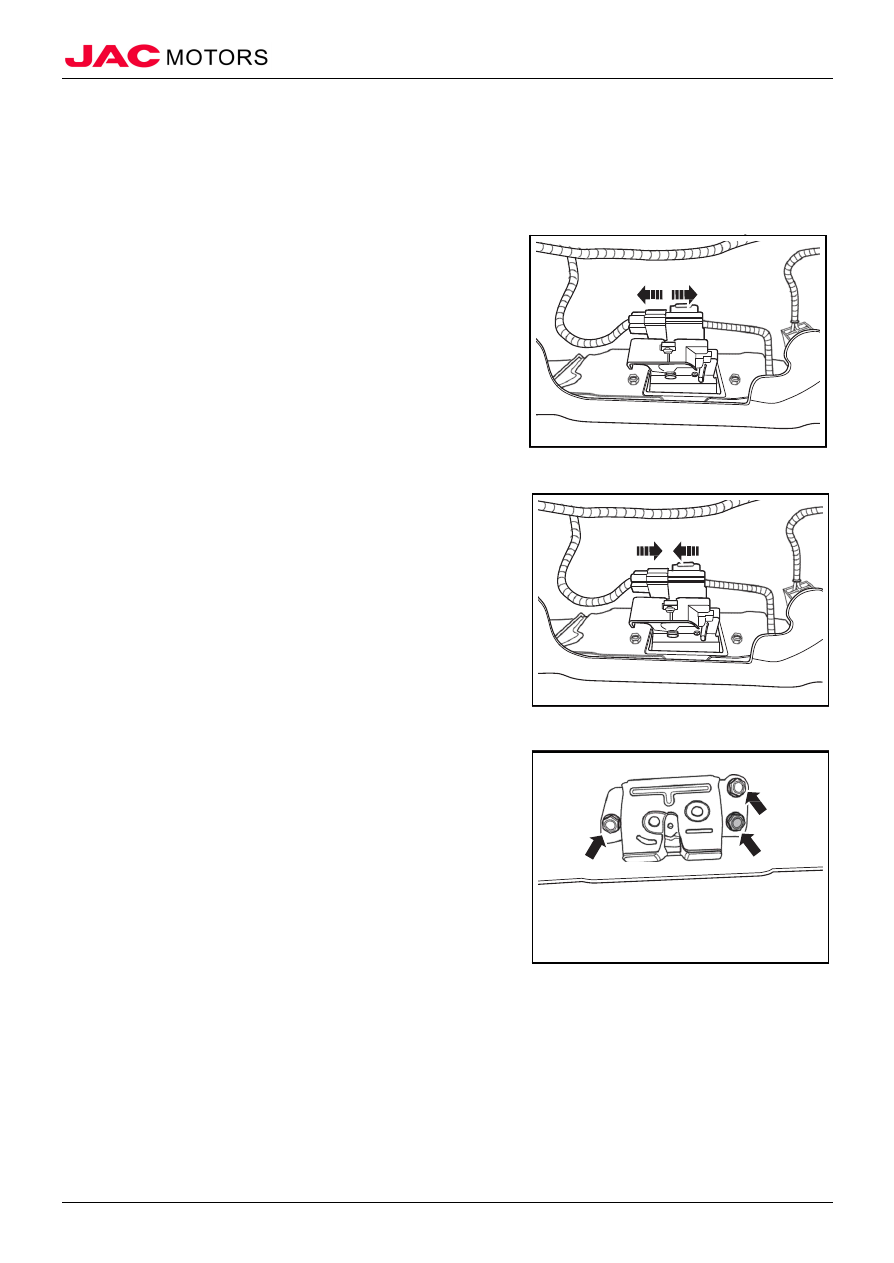

V、Tail Door Lock Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove tail door trim panel assembly    Refer to "Tail door trim panel assembly "

4.  Remove tail door lock assembly

1). Remove 3 fixed bolts of tail door lock assembly;










2). Disconnect wiring harness connector of tail door lock

assembly from inside of tail door;

3). Take down tail door lock assembly;







(II)Installation



1.  Install tail door lock assembly

1). Place tail door lock assembly to installation position, and

connect wiring harness connector from inside of vehicle

door;














2). Tighten 3 fixed bolts of tail door lock assembly;

Tighten torque

7~11N·m









2.  Install tail door trim panel assembly

3.  Connect battery negative electrode

4.  Close engine compartment cover





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                              Central Control Door Lock System



Central Control Door Lock System                                                                                                                                                                    232









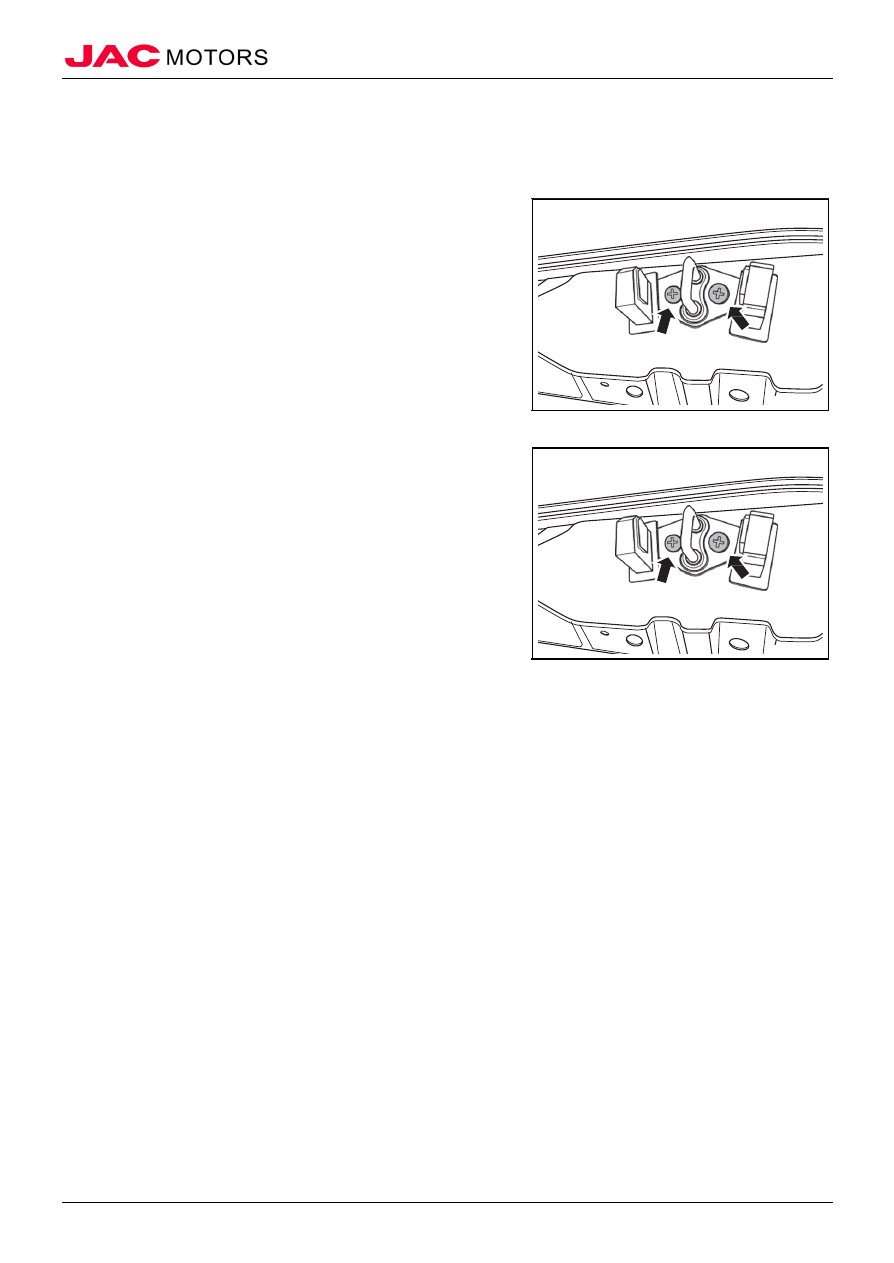

VI、Tail Door Lock Hook



(I)Removal



1.  Remove tail door threshold assembly

2.  Remove tail door lock hook

1). Remove 2 fixed bolts of tail door lock hook;

2). Take down tail door lock hook;















(II)Installation



1.  Install tail door lock hook

1). Place tail door lock hook to installation position, and tighten

2 fixed bolts;

Tighten torque

20~30N·m













2.  Install tail door threshold assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------







Data of Vehicle Body

Data of Vehicle Body                                                                                                                                                                                        233

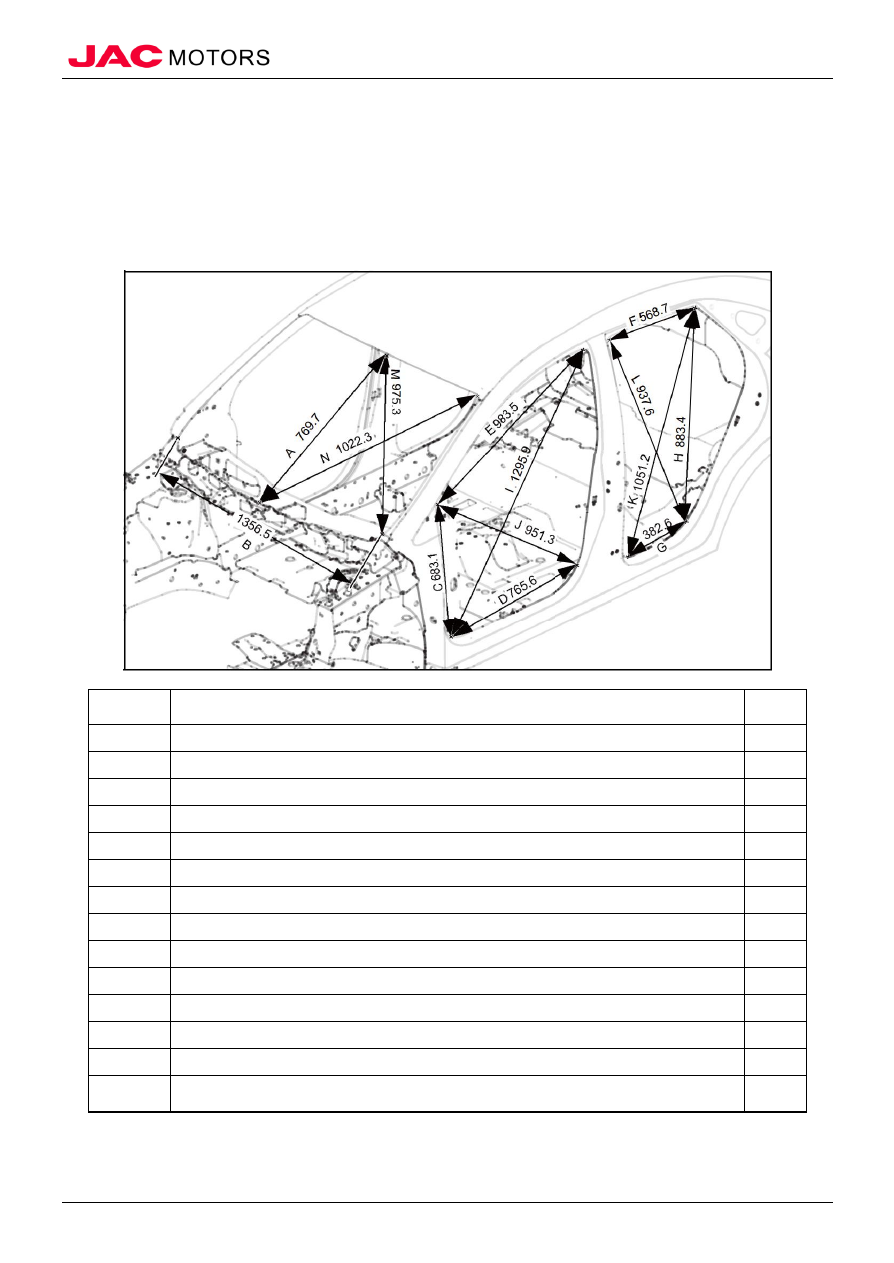

Data of Vehicle Body




(I)Body in white



In the process of body repair, the dimensions of white body should be checked by maintenance personnel

please, in order to ensure the performance of cars, and serve you better.







Location of

measurement

Position information

Data(mm)

Distance between the middle of top cover and the middle of outer cover on the ventilating cover

769.7

R angular space of left and right-side outer panel and the lower windshield spigot

1356.5

Length of spigot of

the front



door frame of A-pillar



683.1

Width of

spigot



on



the front threshold



765.6

Space between A-pillar, B-pillar and R



angular on the spigot of front



door frame



983.5

Space between B-pillar, C-pillar and R



angular on the spigot of front



door frame



568.7

Width of the spigot of rear threshold



382.6

Height of rear door frame

883.4

Diagonal



length between the front lower part and rear upper part of front



door frame



1295.9

Diagonal



length between the front upper part and rear lower part of front



door frame



951.3

Diagonal



length between the front upper part and rear lower part of rear



door frame



1051.2

Diagonal



length between the front lower part and rear upper part of rear



door frame



937.6

Distance between the middle of top cover and the lower spigot of front windshield



975.3

Distance between the middle of outer cover on the ventilating cover and the upper spigot

of front windshield



1022.3








-------------------------------------------------------------------------------------------------------------------------------------------------------------







Data of Vehicle Body

Data of Vehicle Body                                                                                                                                                                                        234

A
1352.7



B
1180





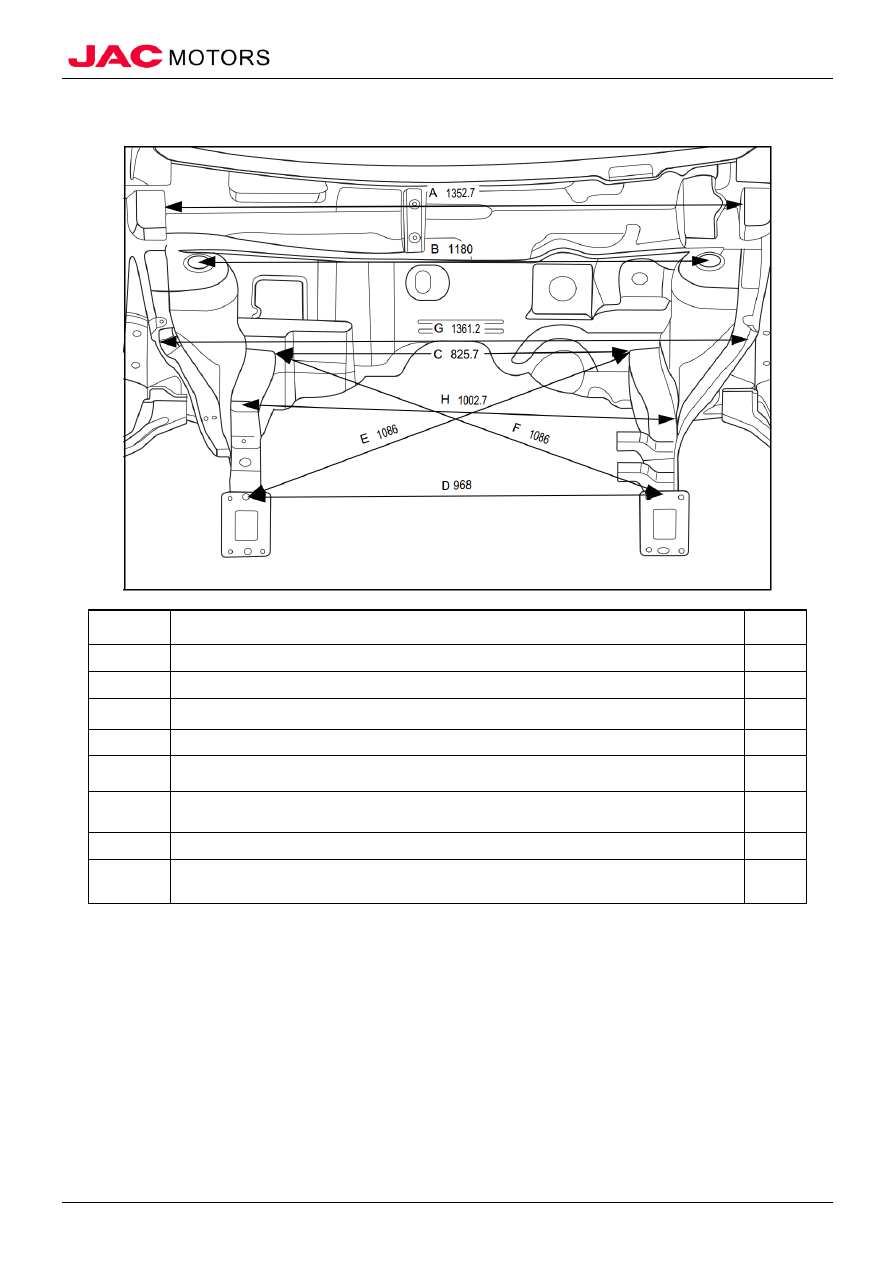

(II)Engine compartment







Location of

measurement

Position information

Data(mm)

Maximum width between left and right-side and connections of engine compartment



1352.7

Space between left and right center holes of mounting plate of front shock absorber



1180

Maximum length between two sides of rear part of front crossbeam of engine

compartment

825.7

Space between left and right center holes of the front panel of front carling in the engine

compartment



968

Diagonal distance from the front end of front carling of right engine compartment to

crossbeam of front wall



1086

Diagonal distance from the front end of front carling of left engine compartment to

crossbeam of front wall



1086

Distance of side beam outer plate of left/right wheel cover

1361.2

Width of front crossbeam connection side of engine compartment and rear mounting

bracket of right suspension



1002.7






-------------------------------------------------------------------------------------------------------------------------------------------------------------







Data of Vehicle Body

Data of Vehicle Body                                                                                                                                                                                        235

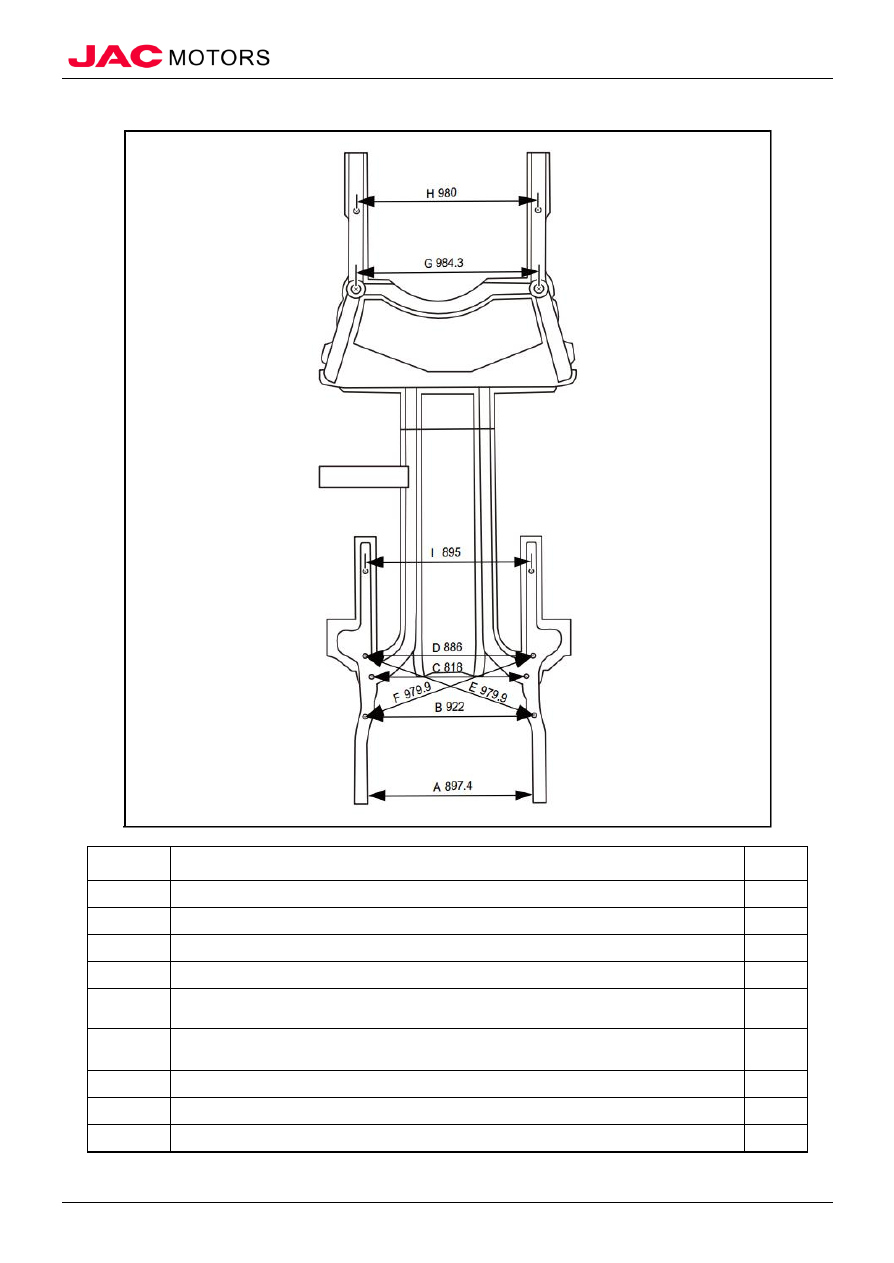

(III)Beam Data







Location of

measurement

Position information

Data(mm)

Space of the inner wall of the left and right front girder



897.4

Space of front mounting hole of left and right front frame



922

Space of middle mounting hole of left and right front frame



818

Space of rear mounting hole of left and right front frame



886

Space of front mounting hole of left front auxiliary vehicle frame and rear mounting hole

of right front auxiliary vehicle frame



979.9

Space of front mounting hole of right front auxiliary vehicle frame and rear mounting hole

of left front auxiliary vehicle frame



979.9

Space of mounting hole of left and right rear frame



984.3

Space between left and right discharge hole of girder on the rear floor



980

Space of discharge hole on the rear of girder after the left and right engine compartment



895



-------------------------------------------------------------------------------------------------------------------------------------------------------------
