JAC S2. Service Manual - part 14





                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      197













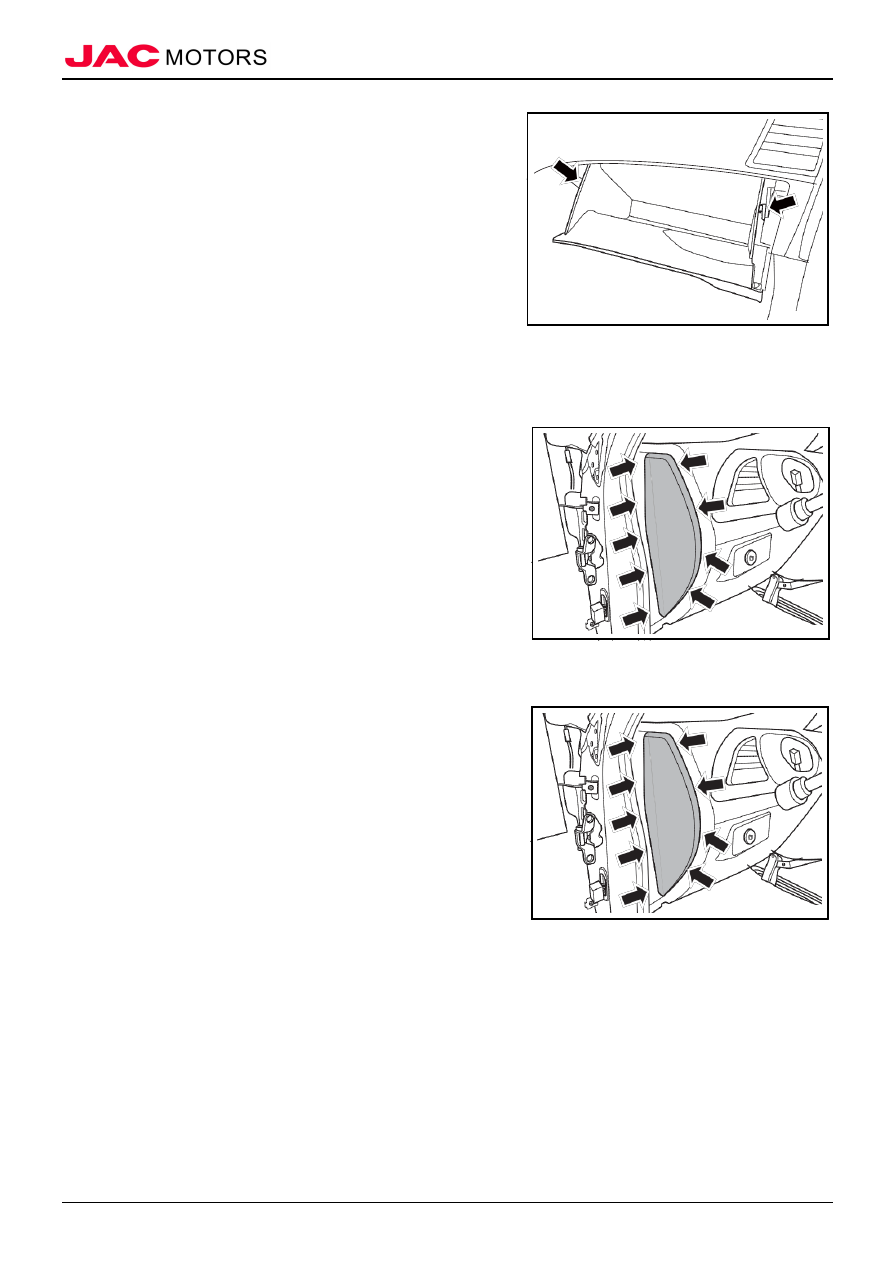

2). Rotate glove box upward, install left/right side opening

buffer cushion of glove box when opening of glove box is

about 100mm;














IX、End Cover of Dashboard



(I)Removal



2.  Remove end cover of dashboard

1). Pry connection of end cover of dashboard and dashboard

assembly, and take down end cover of dashboard;



















(II)Installation



1.  Install end cover of dashboard

1). Place end cover of dashboard to installation position, and

tighten buckles;











2.  Install door frame rubber strip of front side vehicle door

3.  Install front door threshold guard assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      198





X、Dashboard Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

1). Remove left and right fixed bolts in upper part of dashboard

assembly;














2). Remove left and right side fixed bolts of dashboard

assembly;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      199













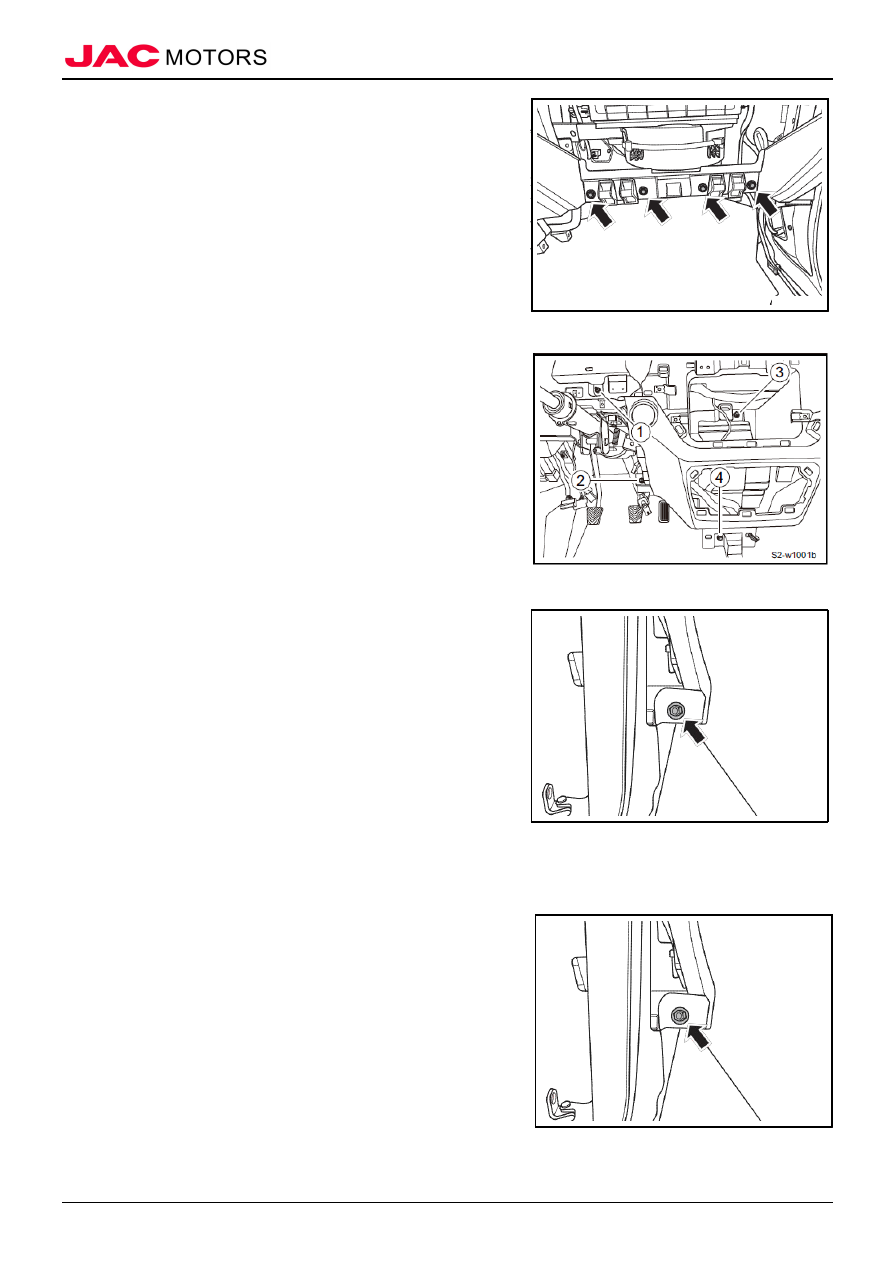

3). Remove right side lower part 4 fixed bolts of dashboard

assembly;















4). Remove lower fixed bolt

④  in middle part of dashboard

assembly, lower left fixed bolt

②  in middle part of

dashboard assembly, and fixed nut

③  below radio

assembly, fixed nut

①  below combination meter;













5). Remove left side lower part fixed bolt of dashboard

assembly;

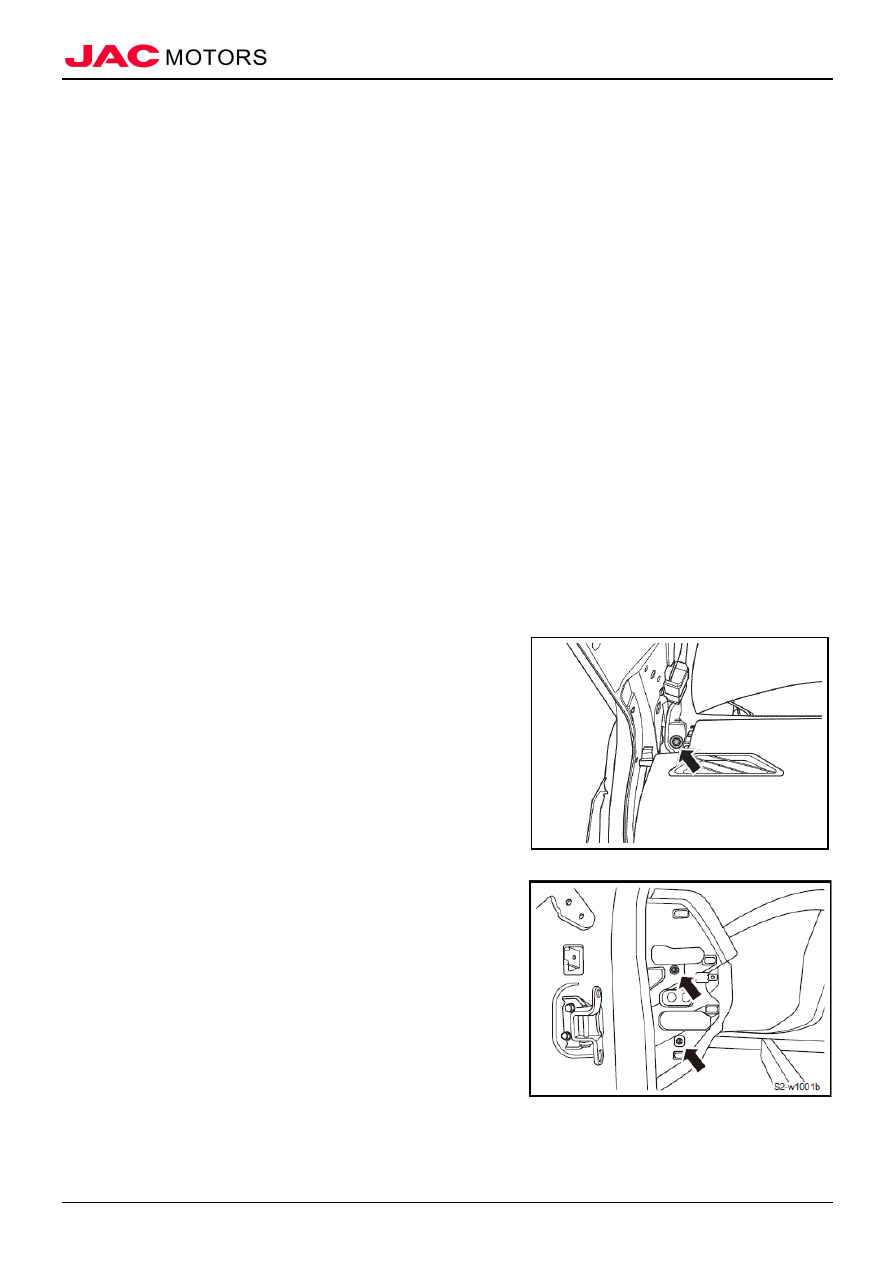

6). Disconnect connection of dashboard assembly, and take

down dashboard assembly;
















(II)Installation



1.  Install dashboard assembly

1). Place dashboard assembly to installation position;

2). Tighten left side lower part fixed bolt of dashboard

assembly;

Tighten torque

5~7N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      200

















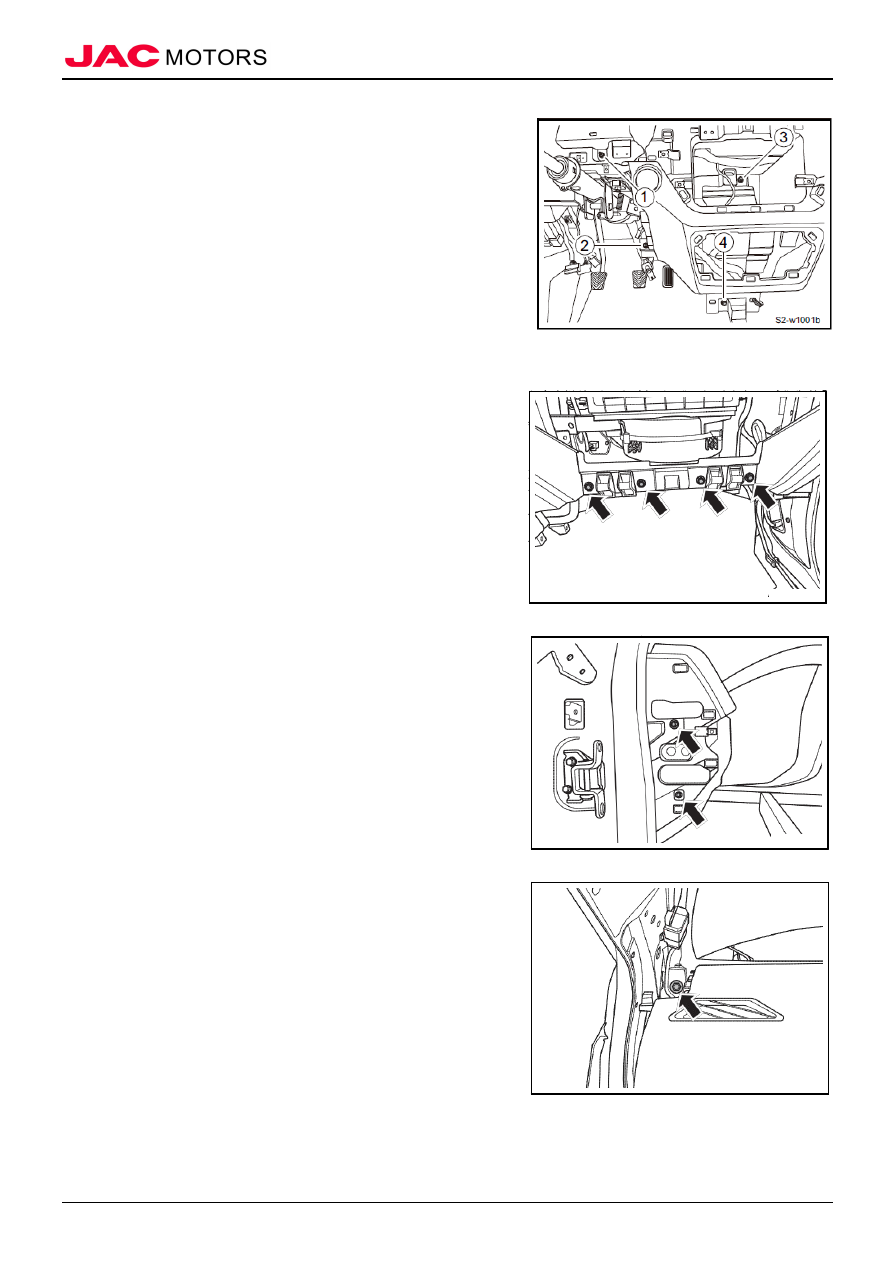

3). Tighten lower fixed bolt

④  in middle part of dashboard

assembly;

Tighten torque

5~7N·m

4). Tighten lower left fixed bolt

②  in middle part of

dashboard assembly;

Tighten torque

5~7N·m

5). Tighten fixed nut

③  below radio assembly;

Tighten torque

5~7N

·m

6). Tighten fixed nut

①  below combination meter;

Tighten torque

5~7N·m





7). Tighten right lower 4 fixed bolts of dashboard assembly;

Tighten torque

5~7N·m

























8). Tighten 2 fixed bolts in left and right side of dashboard

assembly;

Tighten torque

5~7N·m















9). Tighten left/right side fixed bolt in upper part of dashboard

assembly;

Tighten torque

5~7N·m














2.  Install front passenger’s air bag assembly

3.  Install lower guard panel assembly of driver's side

4.  Install combination meter assembly

5.  Install central left side trim panel assembly

6.  Install radio assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      201

7.  Install radio panel assembly

8.  Install A/C controller assembly

9.  Install glove box assembly

10. Install central right side trim panel assembly

11. Install end cover of dashboard (left/right)

12. Install upper trim panel assembly of A pillar (left/right)

13. Install lower trim panel assembly of A pillar (left/right)

14. Install front door threshold guard assembly (left/right)

15. Install combination switch assembly

16. Install clock spring

17. Install steering column jacketing

18. Install steering wheel assembly

19. Install driver's air bag assembly

20. Install auxiliary dashboard assembly

21. Install front storage box assembly

22. Install saucer cover plate assembly

23. Install front extension plate assembly

24. Connect battery negative electrode

25. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      202





XI、Dashboard Beam



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

Refer to “Dashboard assembly”

26. Remove front wiper arm assembly    Refer to "Front wiper arm assembly"

27. Remove ventilation cover plate assembly    Refer to "Ventilation cover plate assembly"

28. Remove dashboard beam

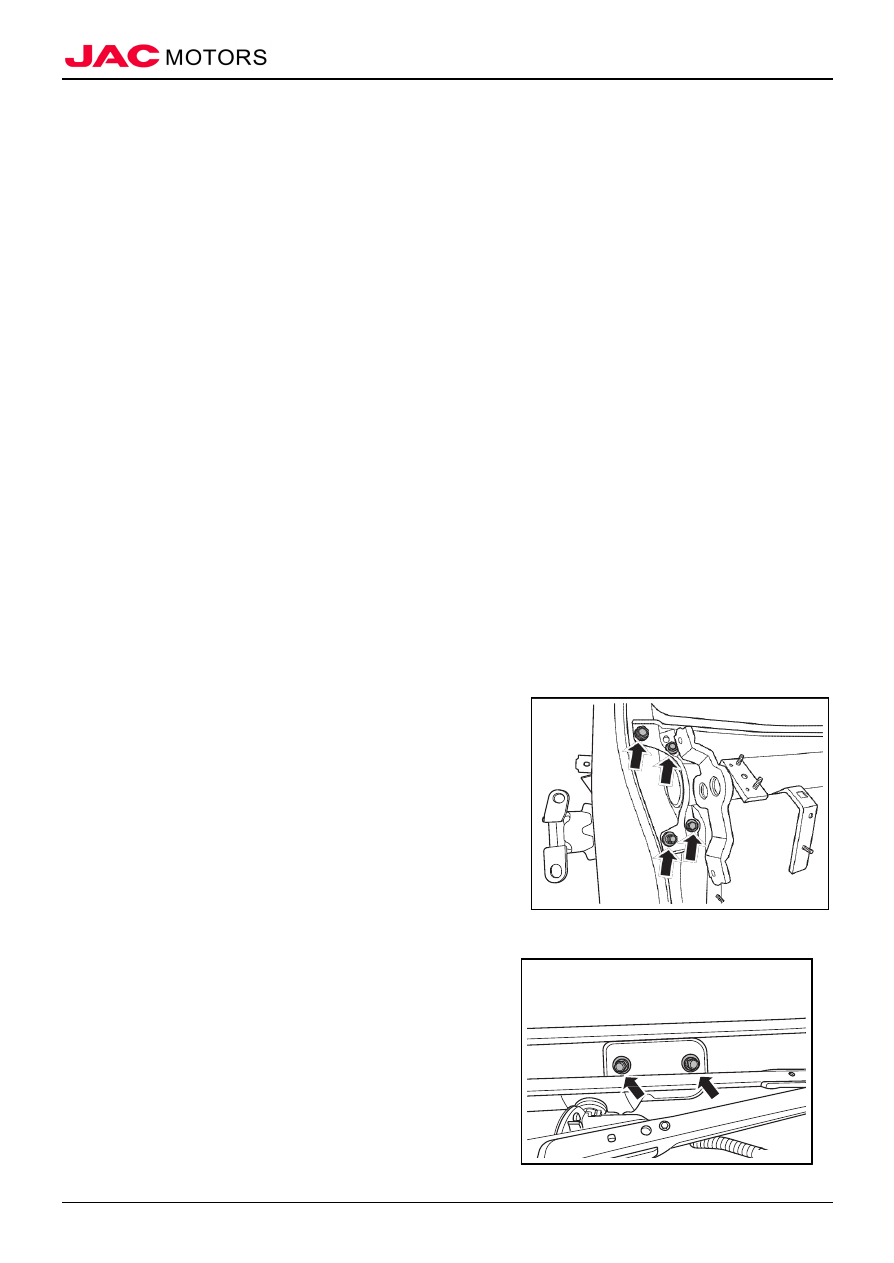

1). Remove 4 fixed bolts connecting dashboard beam and

vehicle body metal sheet;


















2). Remove 2 fixed bolts connecting    and front wall from

outside of front wall;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      203





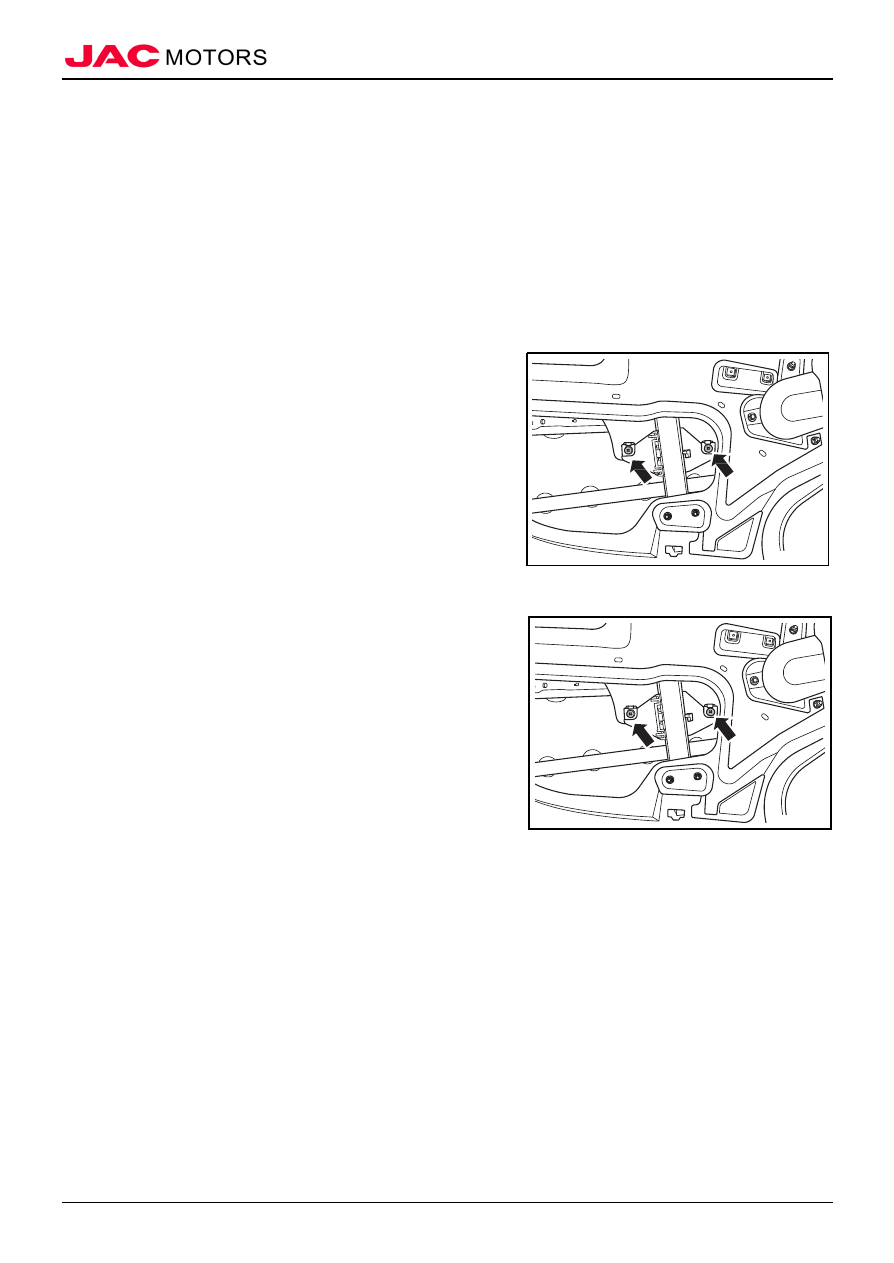

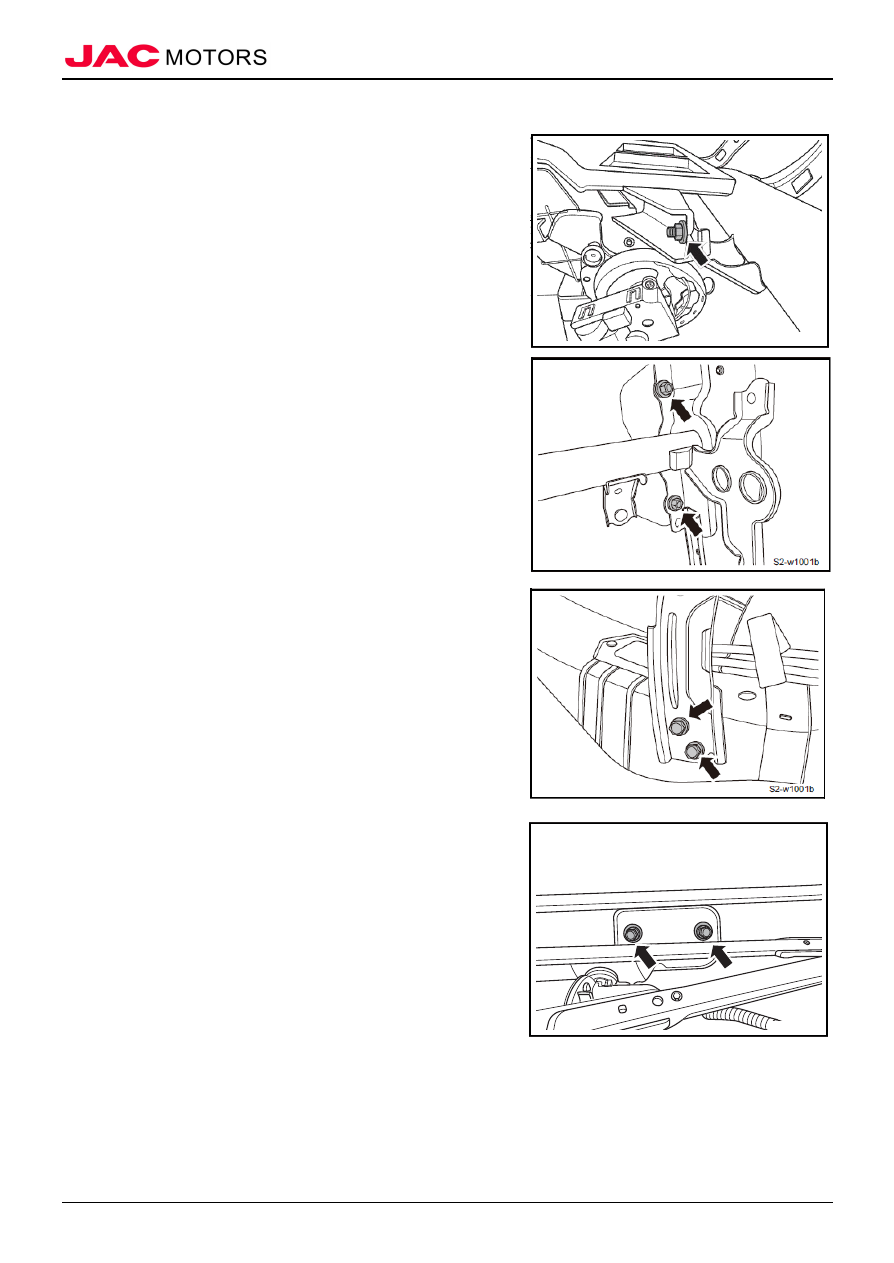

3). Remove 2 fixed bolts connecting middle lower part of

dashboard beam and floor;
















4). Remove 2 fixed bolts connecting dashboard beam and

vehicle body metal sheet;
















5). Remove 5 fixed nuts connecting dashboard beam and A/C

main host assembly;

6). Remove 4 fixed nuts connecting indoor electrical box and

dashboard beam, remove fixed bolt connecting main

wiring harness grounding point and dashboard beam, and

separate main wiring harness and dashboard beam;

7). Take down dashboard beam;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      204





(II)Installation



1.  Install dashboard beam

1). Place dashboard beam to installation position;

2). Install fixed bolt connecting main wiring harness grounding

point and dashboard beam, and install 4 fixed nuts

connecting indoor electrical box and dashboard beam;

Tighten torque

5~7N·m

3). Tighten 5 fixed nuts connecting dashboard beam and A/C

main host assembly;

Tighten torque

5~7N·m




4). Tighten 2 fixed bolts connecting right side of dashboard

beam and vehicle body metal sheet;

Tighten torque

20N·m














5). Tighten 2 fixed bolts connecting middle lower part of

dashboard beam and floor;

Tighten torque

20N·m














6). Tighten 2 fixed bolts connecting    and front wall from

outside of front wall;

Tighten torque

20N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      205

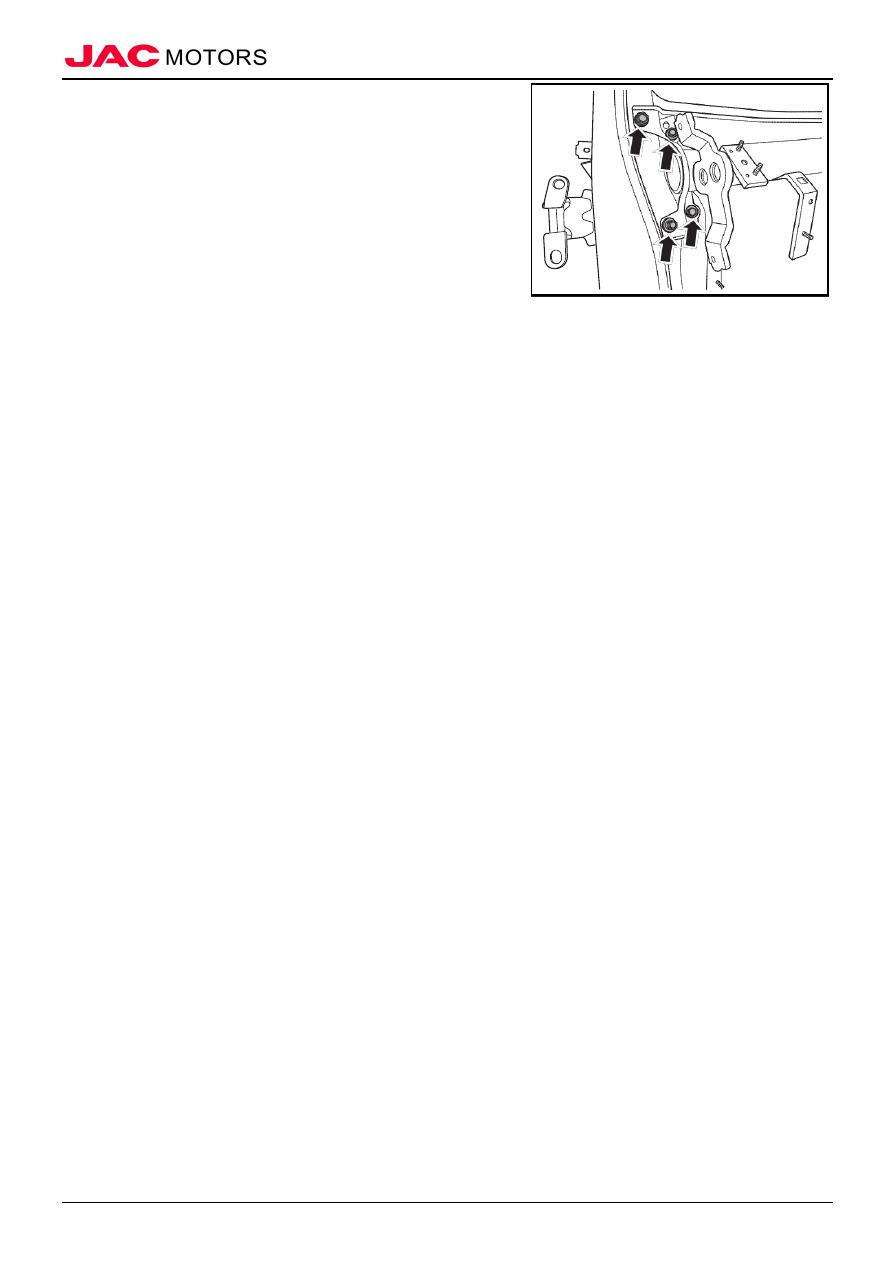

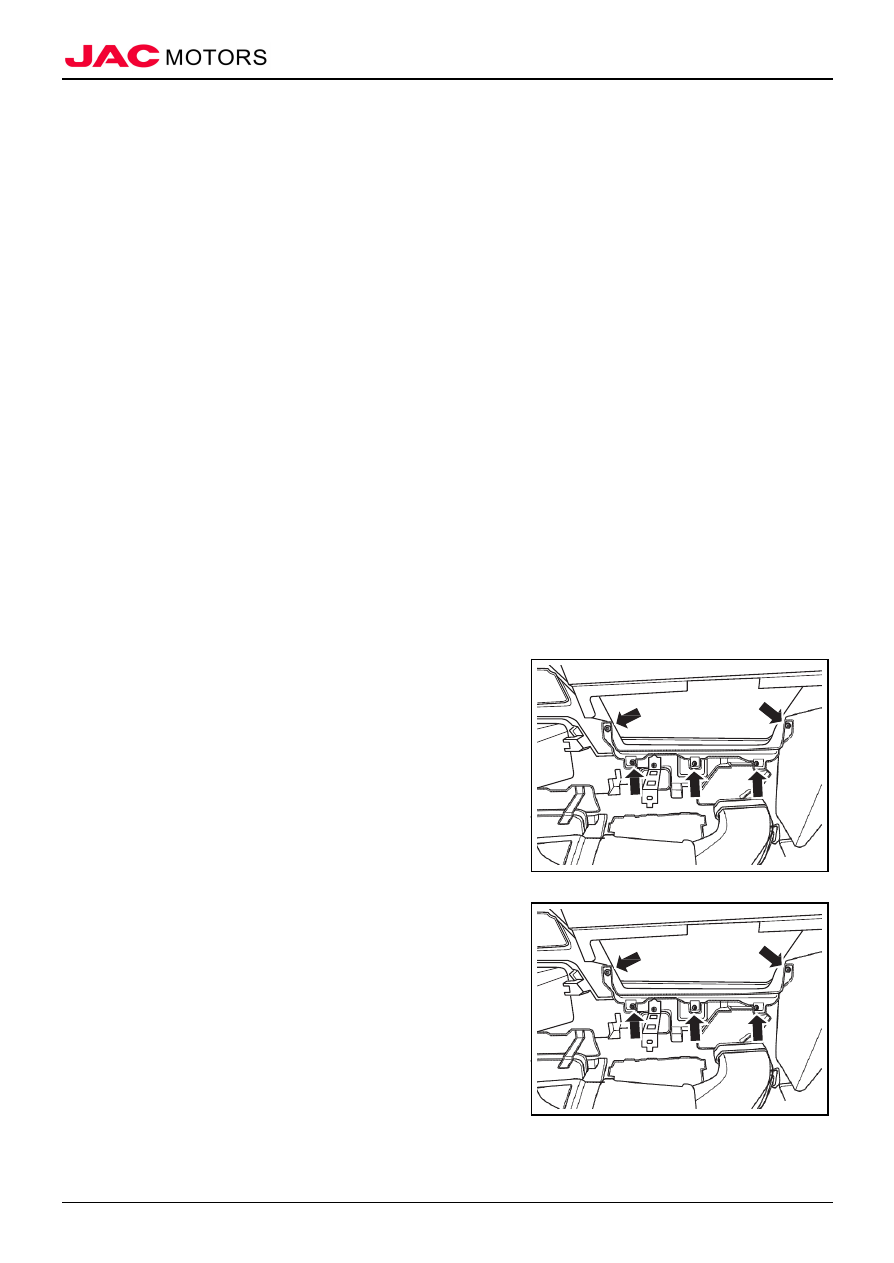

7). Tighten 4 fixed bolts connecting dashboard beam and

vehicle body metal sheet;

Tighten torque

20N·m
















2.  Install ventilation cover plate assembly

3.  Install front wiper arm assembly

4.  Install dashboard assembly

5.  Install front passenger's air bag assembly

6.  Install lower guard panel assembly of driver's side

7.  Install combination meter assembly

8.  Install central left side trim panel assembly

9.  Install radio assembly

10. Install radio panel assembly

11. Install A/C controller assembly

12. Install glove box assembly

13. Install central right side trim panel assembly

14. Install end cover of dashboard (left/right)

15. Install upper trim panel assembly of A pillar (left/right)

16. Install lower trim panel assembly of A pillar (left/right)

17. Install front door threshold guard assembly (left/right)

18. Install combination switch assembly

19. Install clock spring

20. Install steering column jacketing

21. Install steering wheel assembly

22. Install driver's air bag assembly

23. Install auxiliary dashboard assembly

24. Install front storage box assembly

25. Install saucer cover plate assembly

26. Install front extension plate assembly

27. Connect battery negative electrode

28. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      206









XII、Inner Guard Panel of Glove Box



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

Refer to “Dashboard assembly”

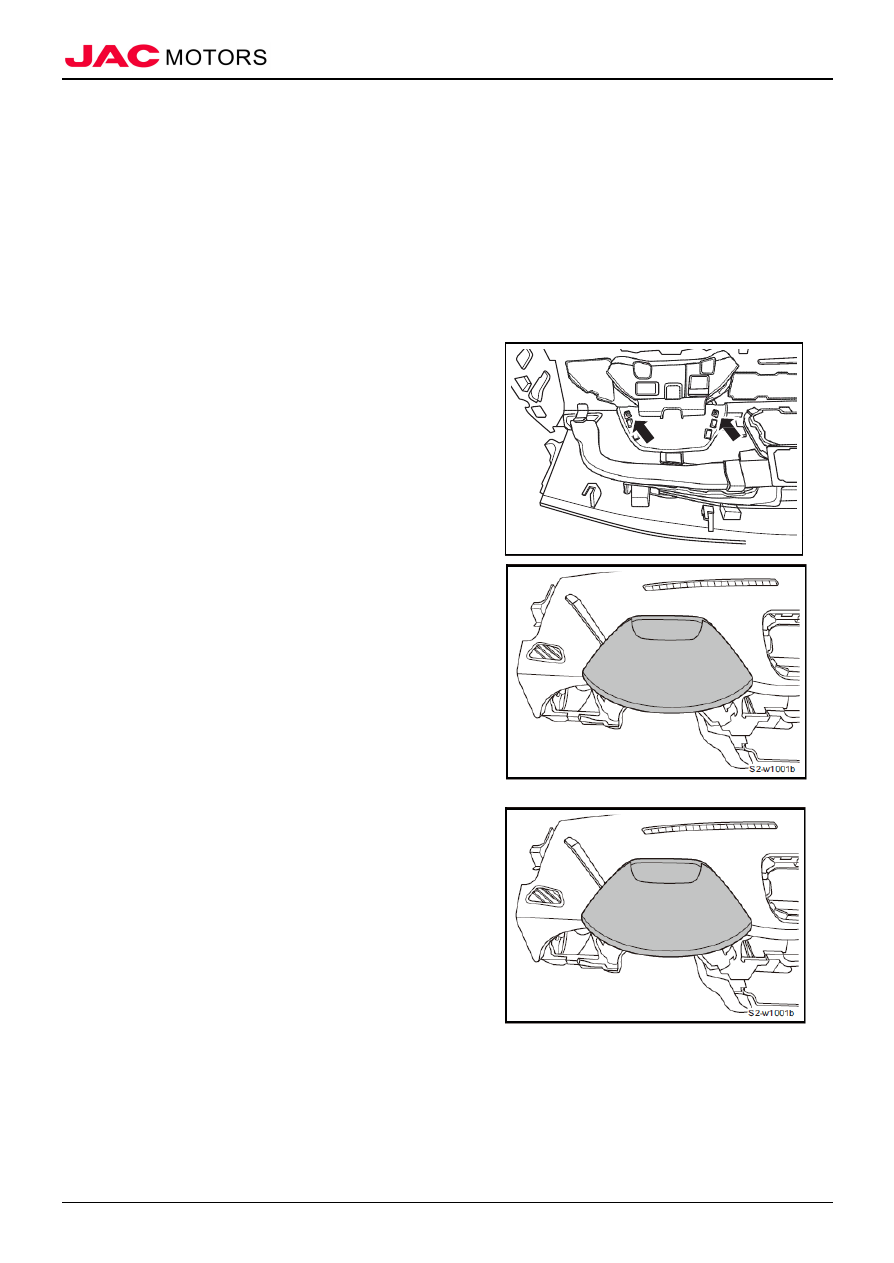

26. Remove inner guard panel of glove box

1). Remove 5 fixed bolts connecting inner guard panel of glove

box and dashboard assembly;

2). Take down inner guard panel of glove box












(II)Installation



1.  Install inner guard panel of glove box

1). Place inner guard panel of glove box to installation position,

and tighten 5 fixed bolts;







-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      207

2.  Install dashboard assembly

3.  Install front passenger's air bag assembly

4.  Install lower guard panel assembly of driver's side

5.  Install combination meter assembly

6.  Install central left side trim panel assembly

7.  Install radio assembly

8.  Install radio panel assembly

9.  Install A/C controller assembly

10. Install glove box assembly

11. Install central right side trim panel assembly

12. Install end cover of dashboard (left/right)

13. Install upper trim panel assembly of A pillar (left/right)

14. Install lower trim panel assembly of A pillar (left/right)

15. Install front door threshold guard assembly (left/right)

16. Install combination switch assembly

17. Install clock spring

18. Install steering column jacketing

19. Install steering wheel assembly

20. Install driver's air bag assembly

21. Install auxiliary dashboard assembly

22. Install front storage box assembly

23. Install saucer cover plate assembly

24. Install front extension plate assembly

25. Connect battery negative electrode

26. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      208









XIII、Combination Meter Cover Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

4.  Remove end cover of dashboard (left)  Refer to "End cover of dashboard"

5.  Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

6.  Remove central left side trim panel assembly    Refer to "Remove central left side trim panel assembly"

7.  Remove combination meter assembly    Refer to "Combination meter assembly"

8.  Remove combination meter cover assembly

1). Remove 2 fixed bolts connecting combination meter cover

assembly and dashboard assembly;

















2). Pry combination meter cover assembly, disconnect

connection of combination meter cover assembly and

dashboard assembly, and take down combination meter

cover assembly;












(II)Installation



1.  Install combination meter cover assembly

1). Place combination meter cover assembly to installation

position, and tighten buckles;





-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                                                                                        Dashboard



Dashboard                                                                                                                                                                                                      209

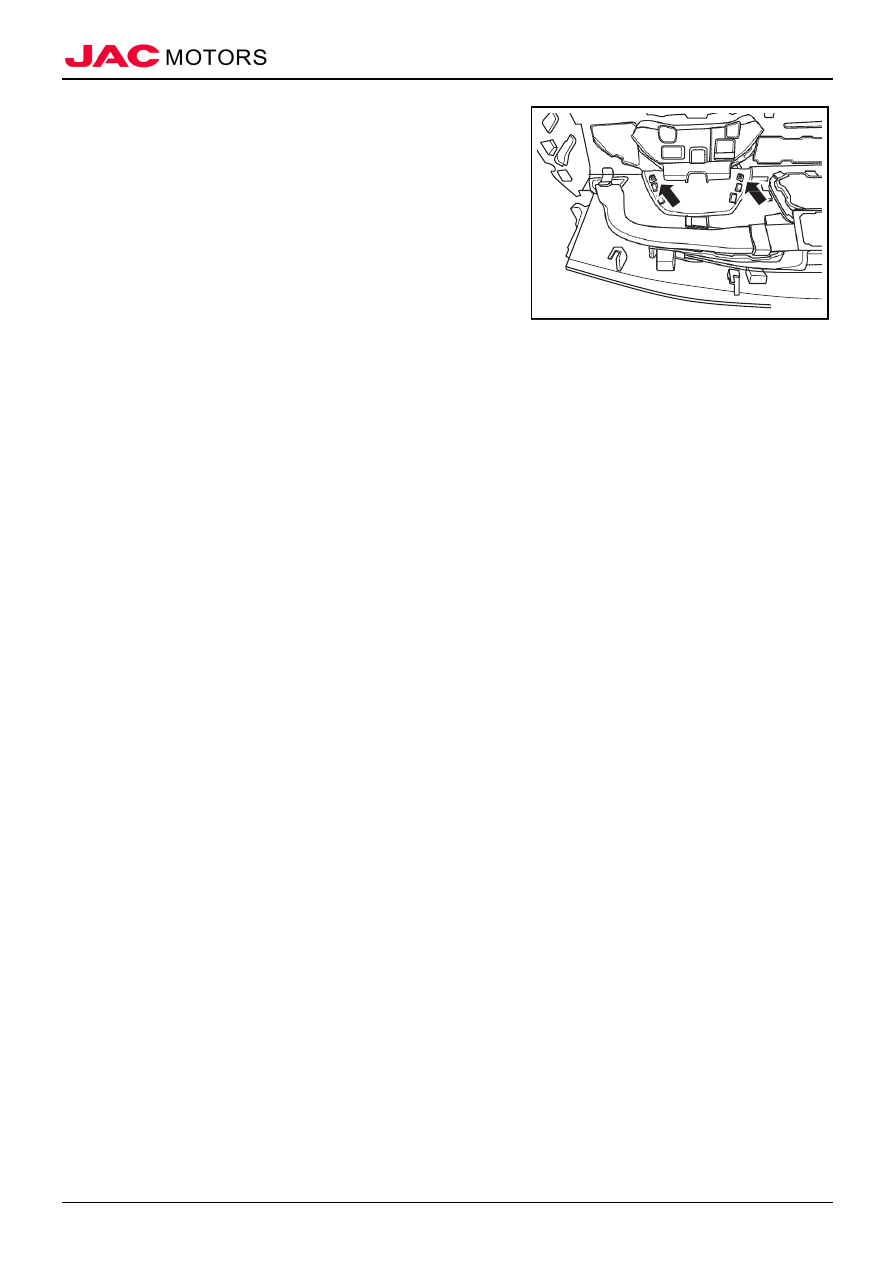

2). Tighten 2 fixed bolts connecting combination meter cover

assembly and dashboard assembly;














2.  Install combination meter assembly

3.  Install central left side trim panel assembly

4.  Install lower guard panel assembly of driver's side

5.  Install end cover of dashboard (left)

6.  Install central right side trim panel assembly

7.  Connect battery negative electrode

8.  Close engine compartment cover



-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              210

Electrical Power Window and Rearview Mirror

I、Summary

(I)Structure Overview



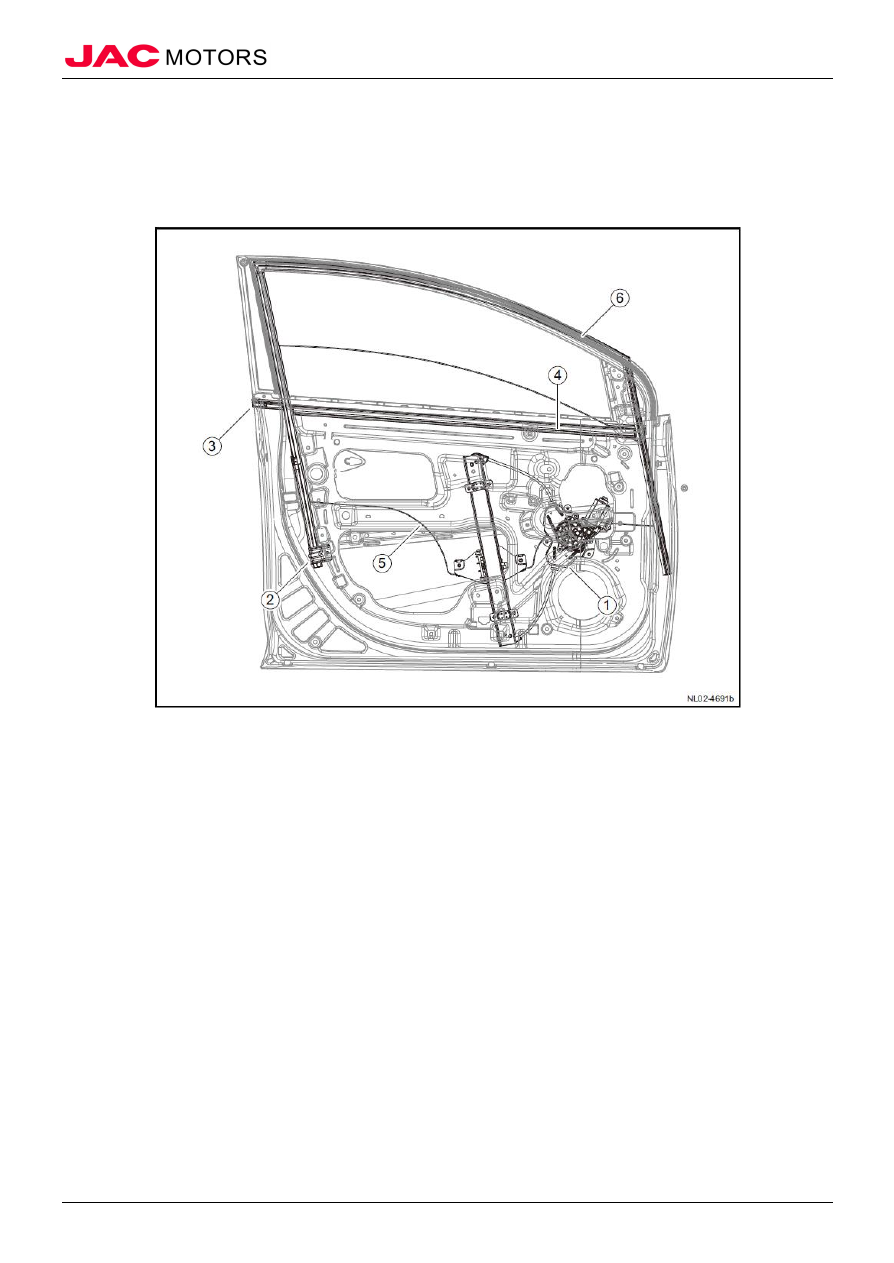

Component Location Diagram



1. Front vehicle door window regulator device

2. Guide groove of front vehicle door window

3. Outer water splitting strip of front vehicle door

4. Inner water splitting strip of front vehicle door

5. Front vehicle door window assembly

6. Groove of front vehicle door window

-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              211



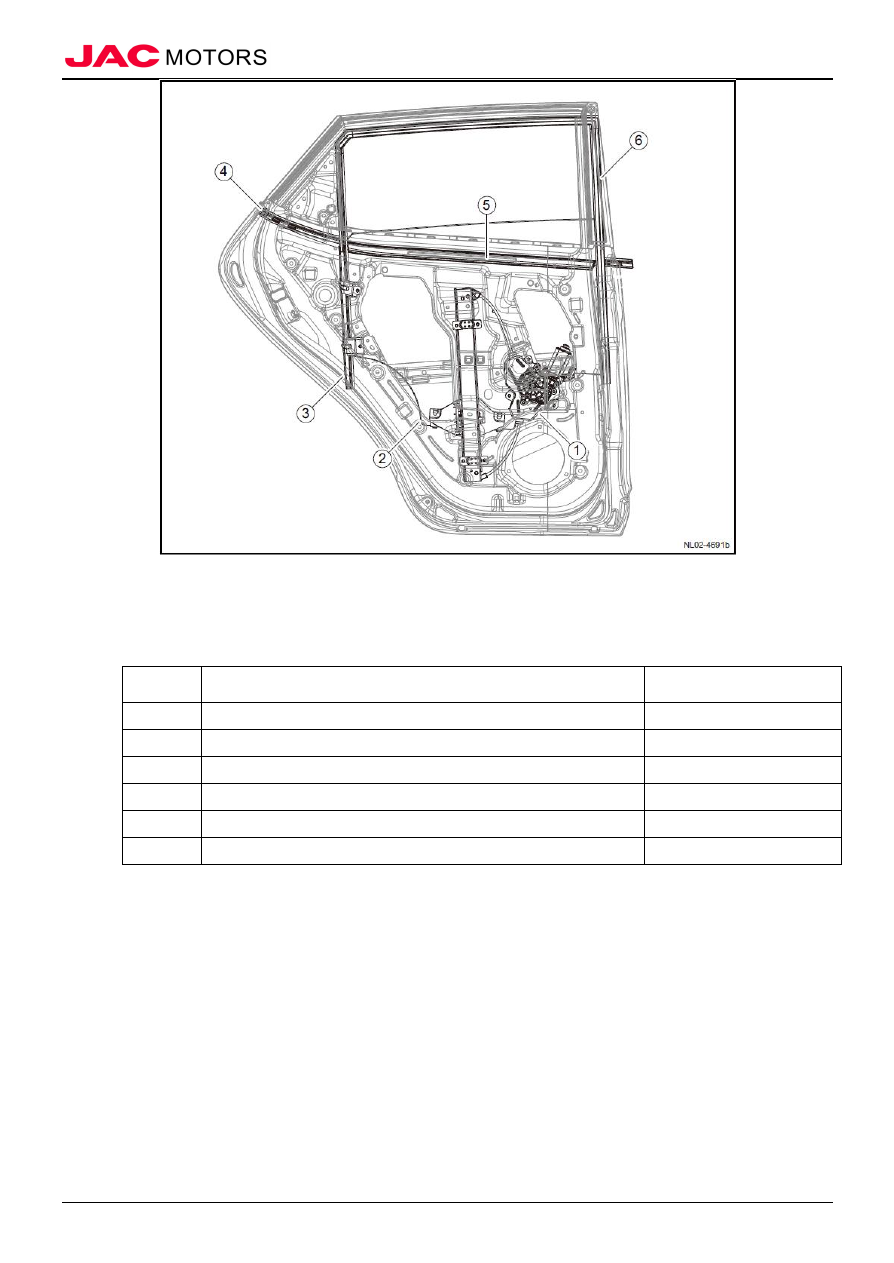

1. Rear vehicle door window regulator device

2. Rear vehicle door window assembly

3. Guide groove of rear vehicle door window

4. Outer water splitting strip of rear vehicle door

5. Inner water splitting strip of rear vehicle door

6. Groove of rear vehicle door window



(II)Torque Parameter



No.



Item



Torque

(N·m)



Fixed bolt of vehicle door window

7~11

Fixed nut of window regulator device

7~11

Fixed bolt of window guide groove

6~10

Fixed nut of guide groove of rear vehicle door window

6~10

Fixed bolt of rearview mirror

3~5

Fixed bolt of inner rearview mirror seat

1.1~1.9



-------------------------------------------------------------------------------------------------------------------------------------------------------------

                                          Electrical Power Window and Rearview Mirror



Electrical Power Window and Rearview Mirror                                                                                                                                              212

II、Front Side Vehicle Door Window



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front door triangle window cover plate assembly    Refer to "Front door trim panel assembly"

4.  Remove front door trim panel assembly    Refer to "Front door trim panel assembly"

5.  Remove installation bracket of front door inclined handle    Refer to "Waterproof membrane of front vehicle door"

6.  Remove waterproof membrane of front vehicle door    Refer to "Waterproof membrane of front vehicle door"

7.  Remove inner water splitting strip of front side vehicle door    Refer to "Inner water splitting strip of front side vehicle door"

8.  Remove front side vehicle door window

1). Remove 2 fixed bolts between front vehicle door window

and window regulator device;

2). Take down front vehicle door window;
△ Note      Lift window to proper position before disconnecting

battery negative electrode to be convenient to remove

fixed bolt of front vehicle door window.











(II)Installation



1.  Install front side vehicle door window

1). Place front side vehicle door window to vehicle door, and

align to installation hole;

2). Tighten 2 fixed bolts between front side vehicle door

window and window regulator device;

Tighten torque

7~11N·m









2.  Install inner water splitting strip of front side vehicle door

3.  Install waterproof membrane of front vehicle door

4.  Install installation bracket of front door inclined handle

5.  Install front door trim panel assembly

6.  Install front door triangle window cover plate assembly

7.  Connect battery negative electrode

8.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     12      13      14      15     ..
