JAC S2. Service Manual - part 12







Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      165









VI、Lower Guard Panel Assembly of Driver's Side



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove end cover of dashboard (left)  Refer to ""end cover of dashboard

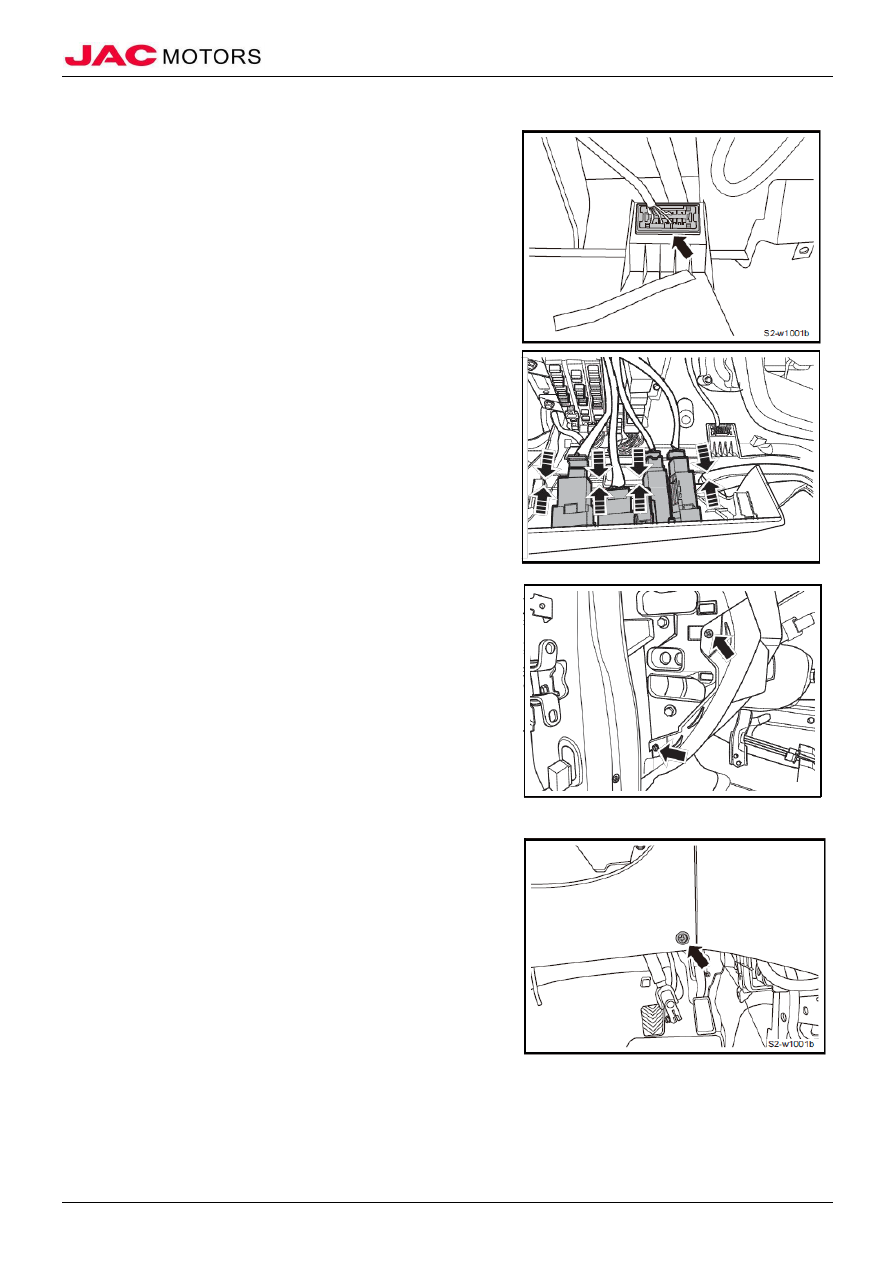

4.  Remove lower guard panel assembly of driver's side

1). Remove left side 2 fixed bolts of lower guard panel

assembly of driver's side;











2). Remove lower part fixed bolt of right side of lower guard

panel assembly of driver's side;
















3). Pry buckles connecting lower guard panel assembly of

driver's side and dashboard assembly;

4). In order from left to right, disconnect wiring harness

connector of headlight regulating switch, rearview mirror

regulating switch, light regulating switch, ESP switch;









5). Disconnect connection of OBD diagnosis wiring harness

and lower guard panel of driver’s side;

6). Take down lower guard panel assembly of driver's side

。





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      166









(II)Installation



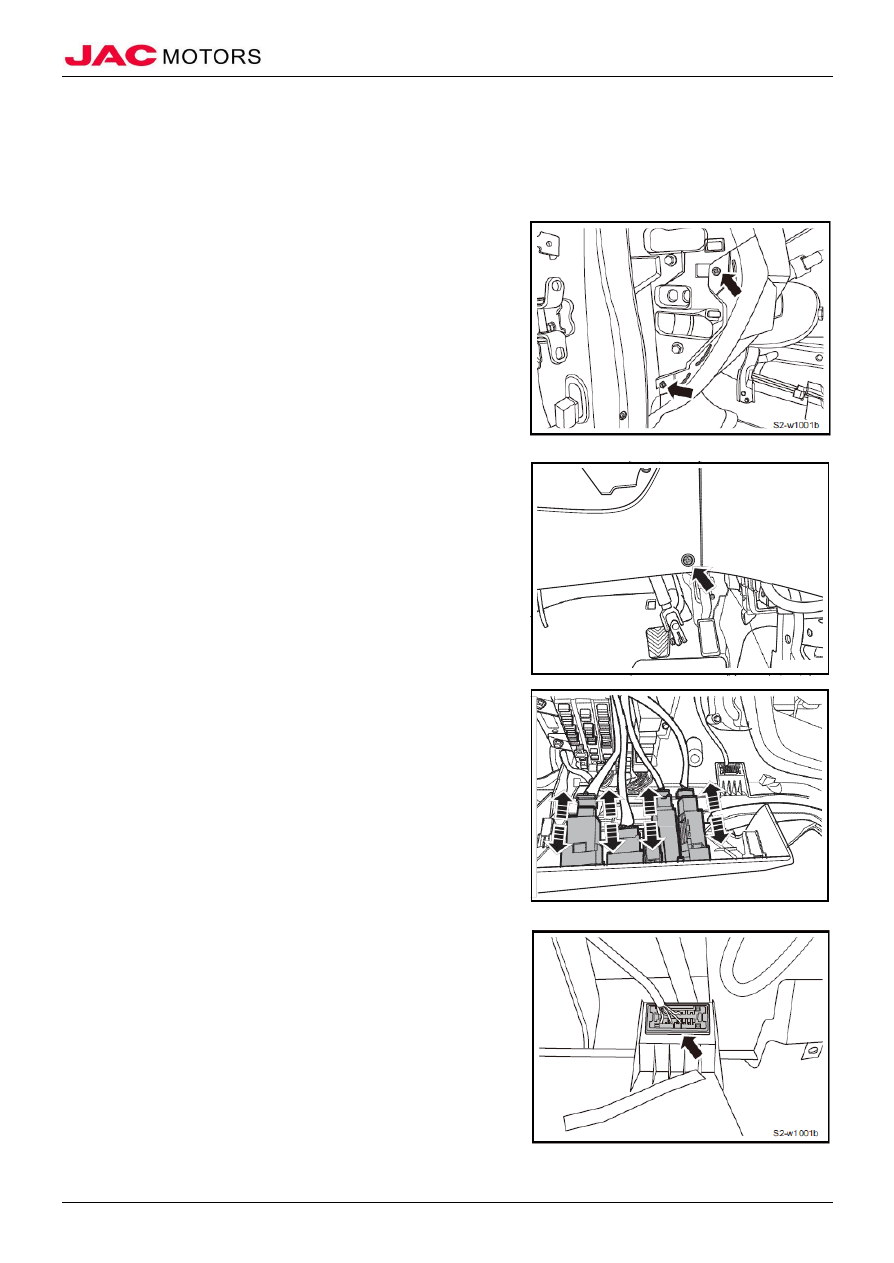

1.  Install lower guard panel assembly of driver's side

1). Connect connection of OBD diagnosis wiring harness and

lower guard panel of driver’s side;












2). In order from left to right, connect wiring harness connector

of headlight regulating switch, rearview mirror regulating

switch, light regulating switch, ESP switch;




















3). Place lower guard panel of driver’s side to installation

position, and tighten buckles connecting dashboard;

4). Tighten 2 fixed bolts of left side of lower guard panel of

driver’s side;

    Tighten torque

1.4N·m











5). Tighten lower part fixed bolt of right side of lower guard

panel assembly of driver's side;

    Tighten torque

1.4N·m













2.  Install end cover of dashboard (left)

3.  Connect battery negative electrode

4.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      167









VII、Central Left Side Trim Panel Assembly

(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

4.  Remove end cover of dashboard (left)  Refer to "End cover of dashboard"

5.  Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

6.  Remove central left side trim panel assembly

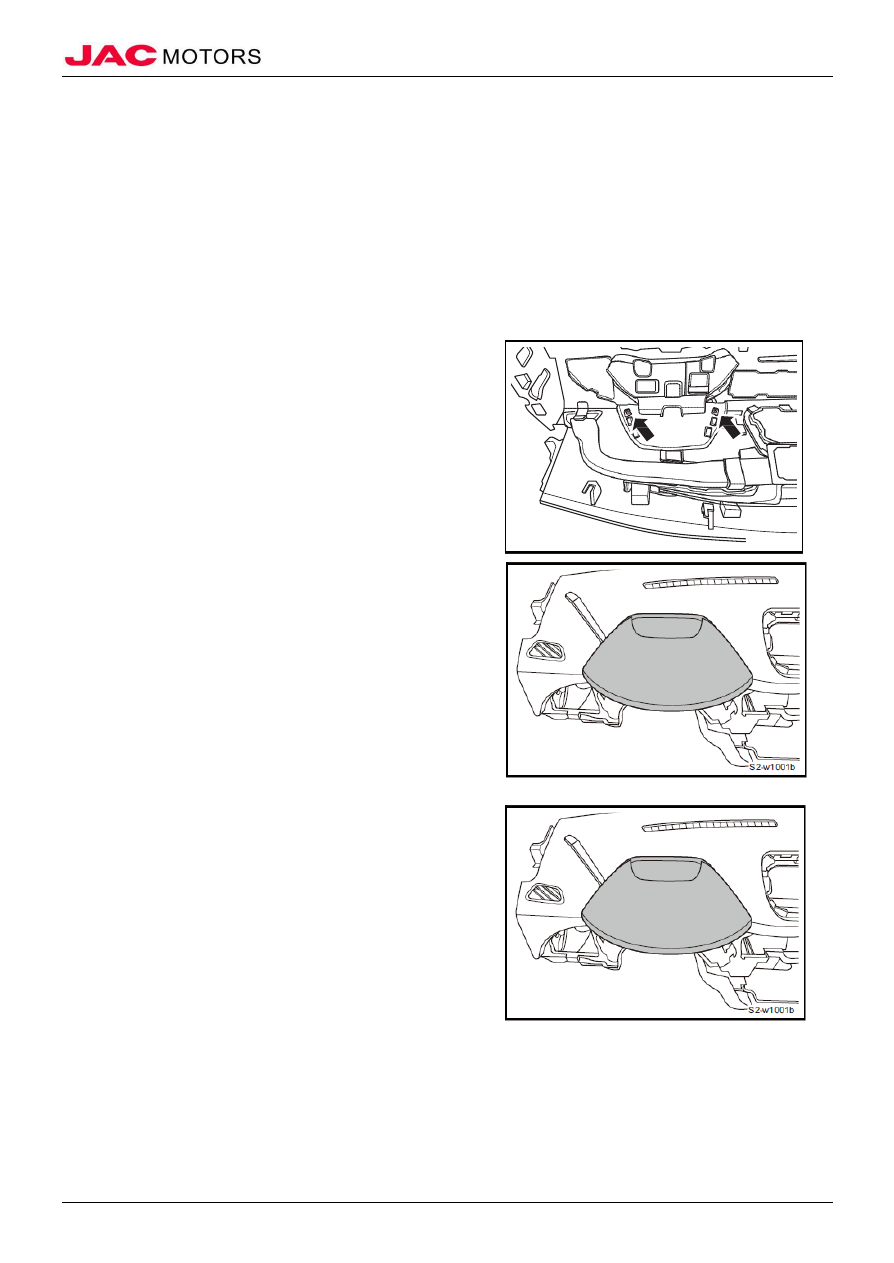

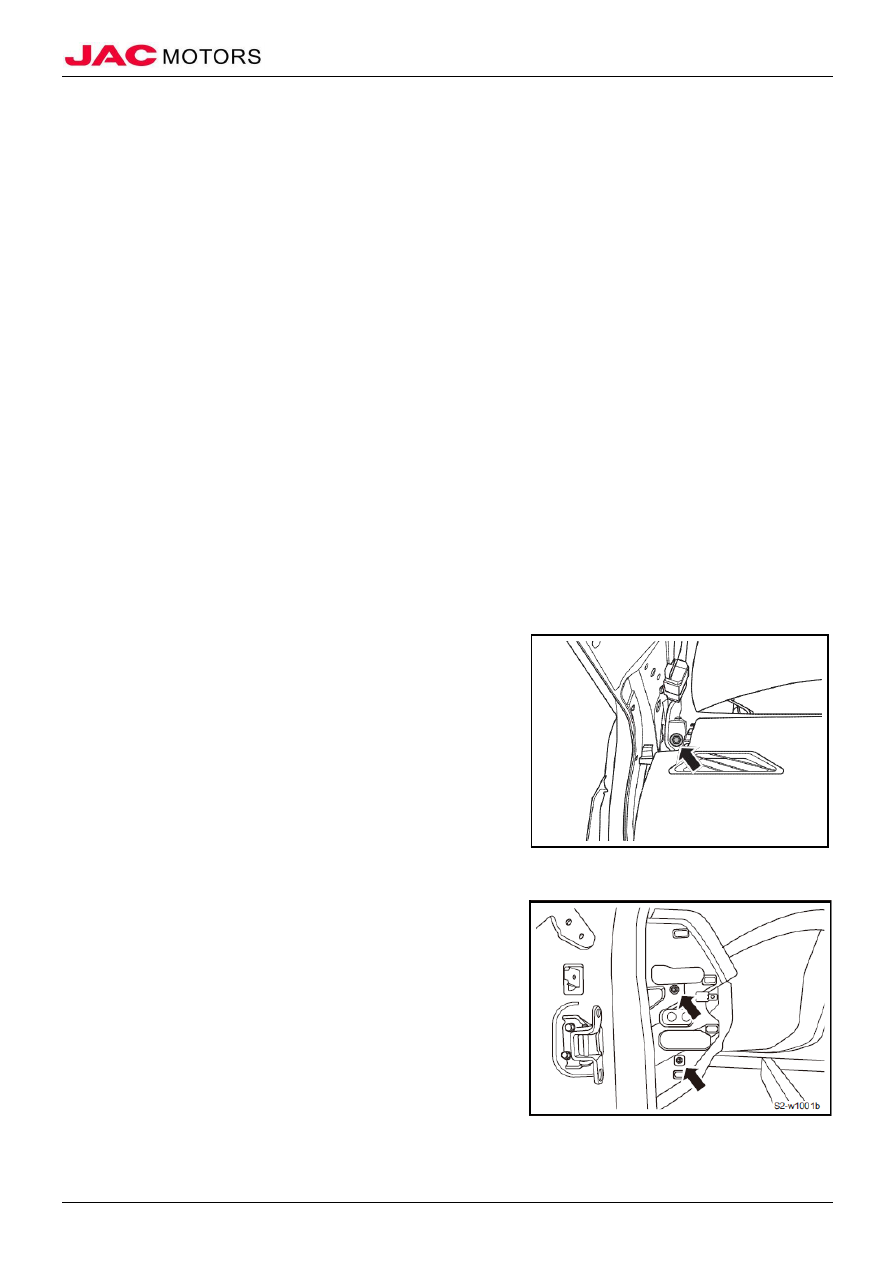

1). Remove fixed bolt of central left side trim panel assembly

and dashboard assembly;

2). Pry buckles connecting central left side trim panel assembly

and dashboard assembly, and take down trim panel

assembly;









(II)Installation



1.  Install central left side trim panel assembly

1). Place central left side trim panel assembly to installation

position, and tighten buckles;

2). Tighten fixed bolt of trim panel and dashboard assembly;

Tighten torque

1.4N·m







2.  Installlower guard panel assembly of driver's side

3.  Installend cover of dashboard (left)

4.  Installcentral right side trim panel assembly

5.  Connect battery negative electrode

6.  Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      168













VIII、Glove Box Assembly



(I)Removal



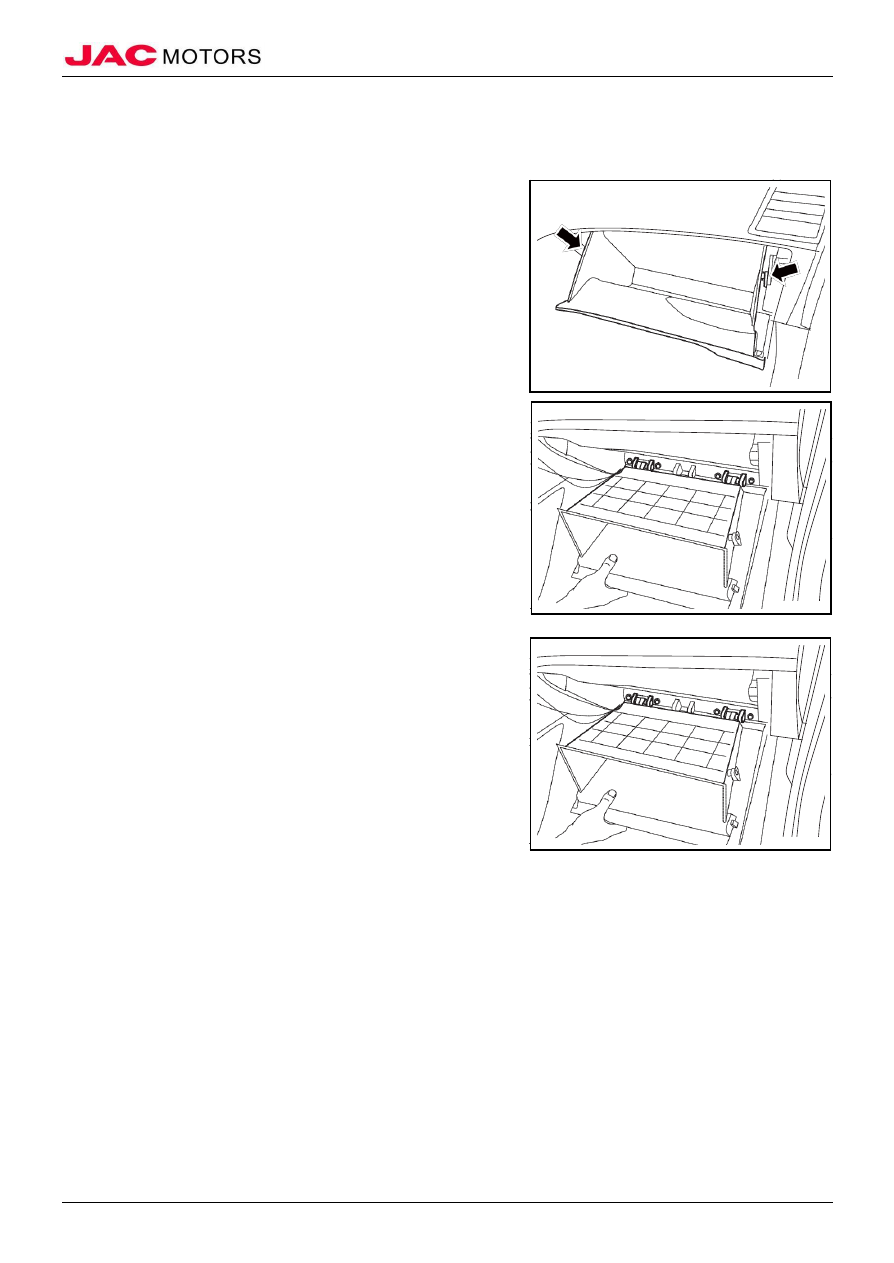

1.  Remove glove box assembly

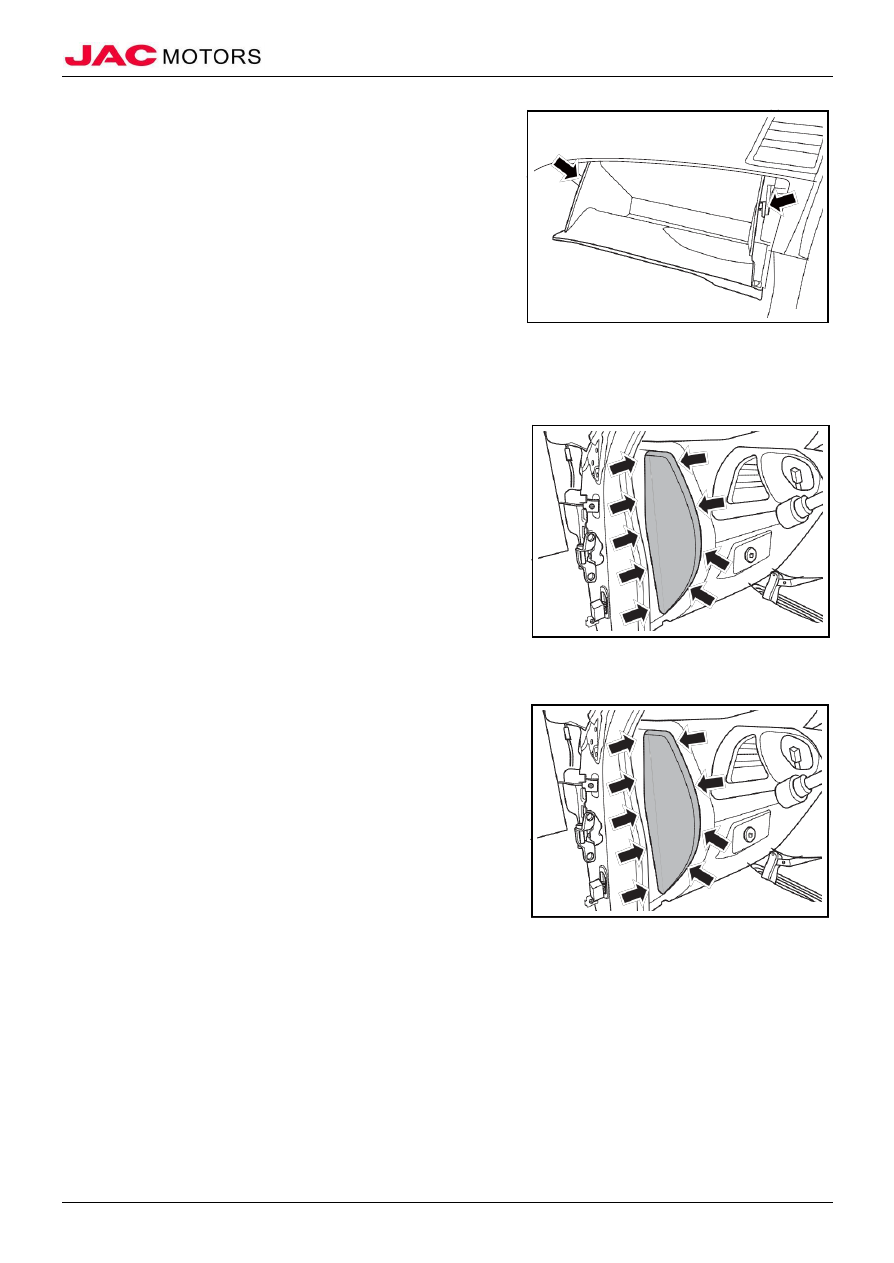

1). Open glove box to maximum angle, pull side wall of glove

box and pull out to make stop cylinder slip out;














2). Place glove box flat, and pull glove box from opening port

of dashboard;














(II)Installation



1.  Install glove box assembly

1). Place glove box flat, make direction of rotation shaft

opening of glove box is the same with rotation shaft of

glove box, push glove box forward, and make rotation

shaft of glove box into rotation shaft opening of glove

box;

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      169













2). Rotate glove box upward, install left/right side opening

buffer cushion of glove box when opening of glove box is

about 100mm;














IX、End Cover of Dashboard



(I)Removal



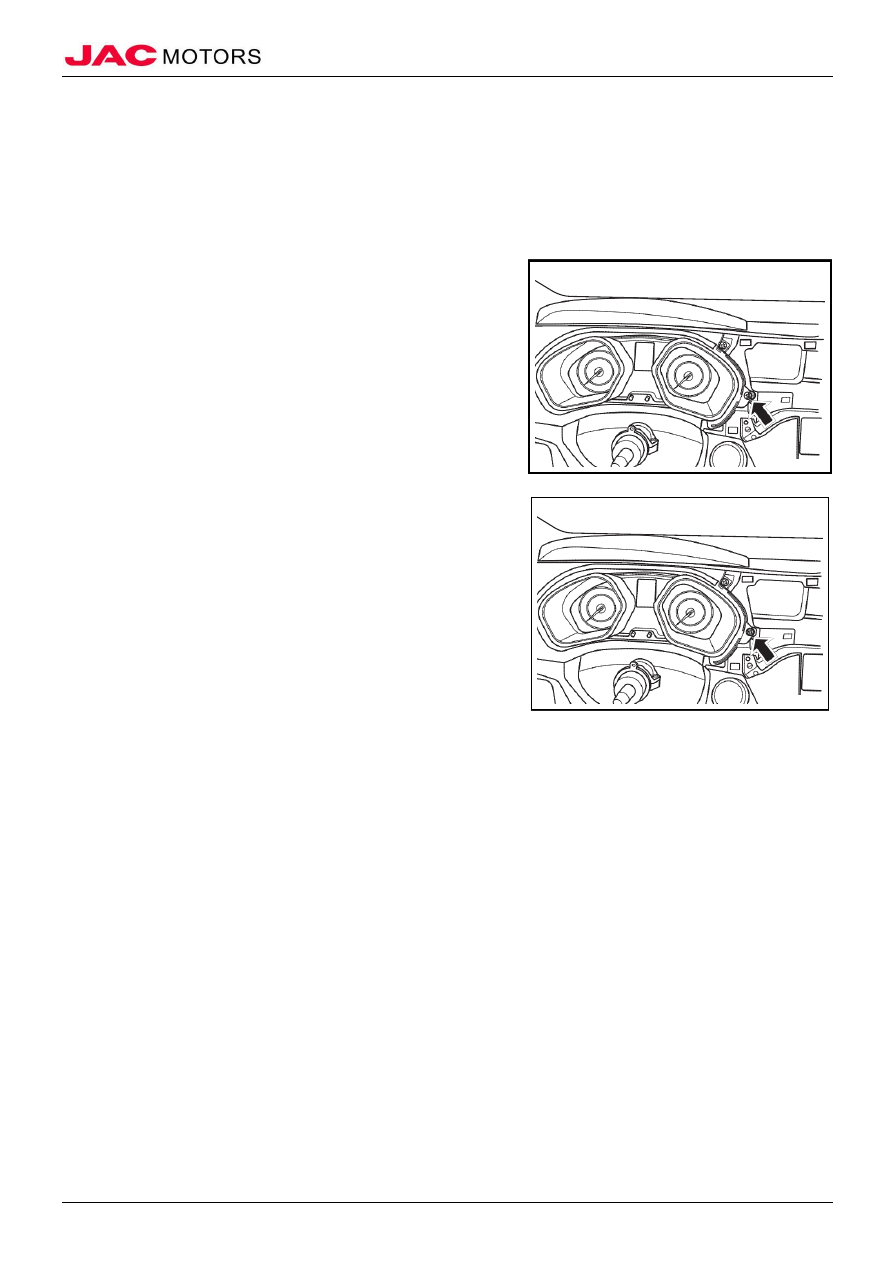

2.  Remove end cover of dashboard

1). Pry connection of end cover of dashboard and dashboard

assembly, and take down end cover of dashboard;



















(II)Installation



1.  Install end cover of dashboard

1). Place end cover of dashboard to installation position, and

tighten buckles;











2.  Install door frame rubber strip of front side vehicle door

3.  Install front door threshold guard assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      170





X、Dashboard Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

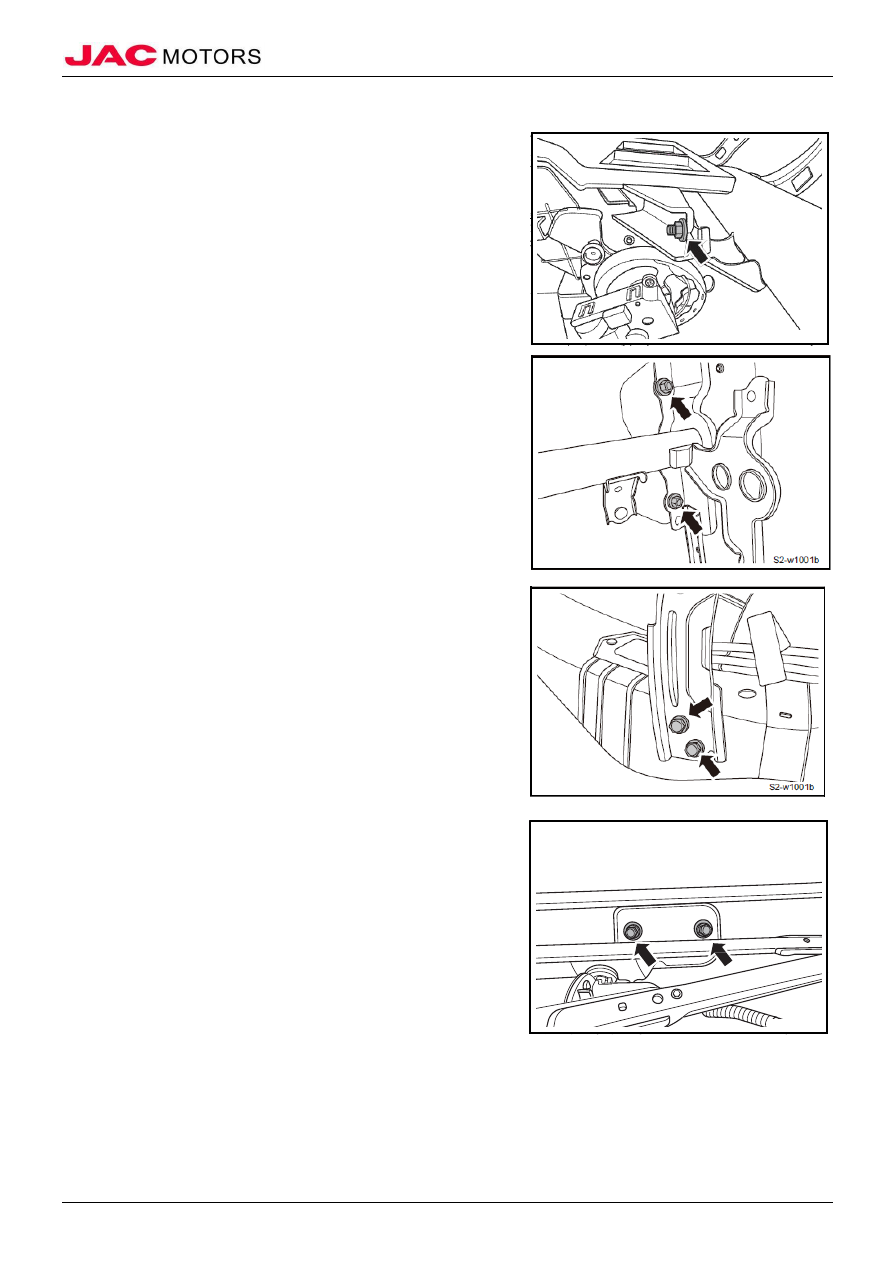

1). Remove left and right fixed bolts in upper part of dashboard

assembly;















2). Remove left and right side fixed bolts of dashboard

assembly;





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      171













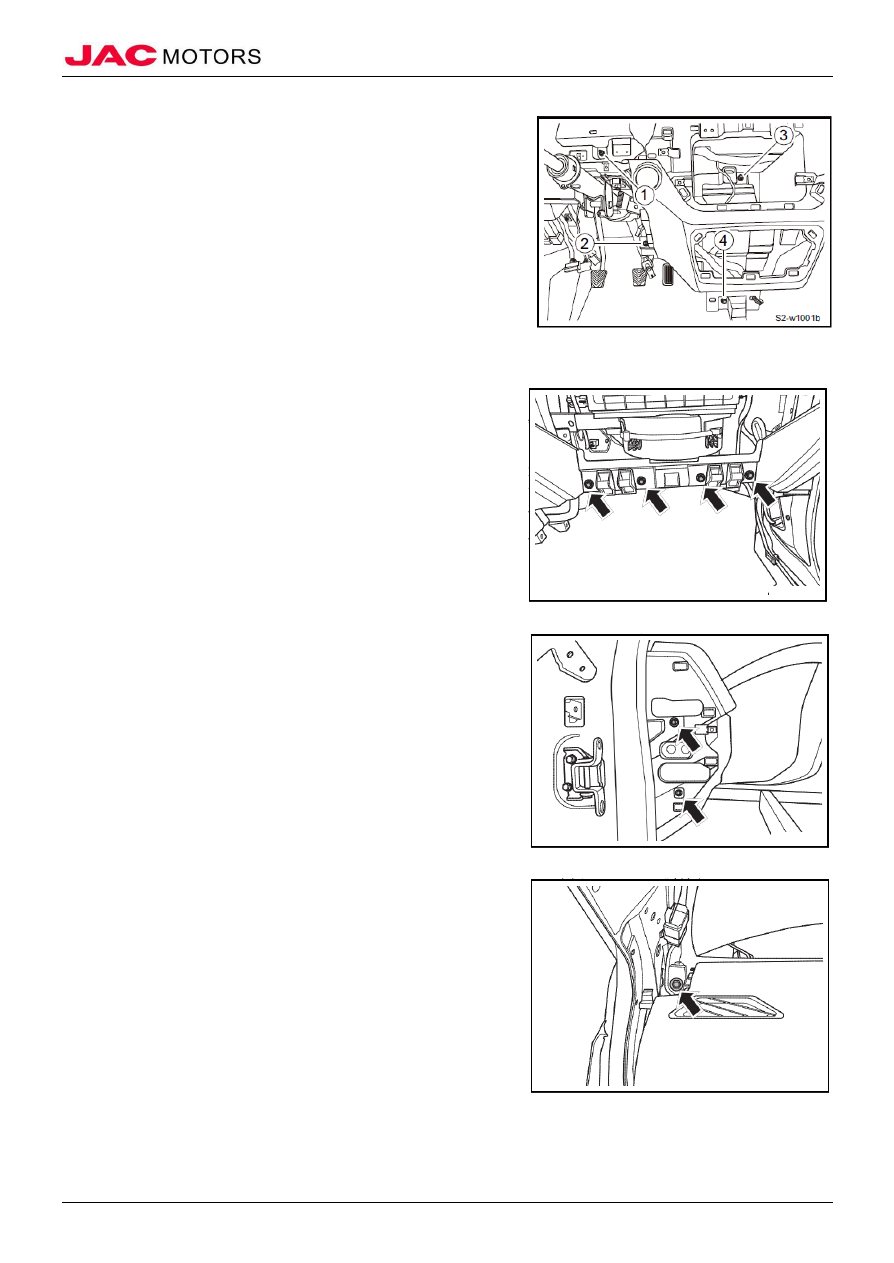

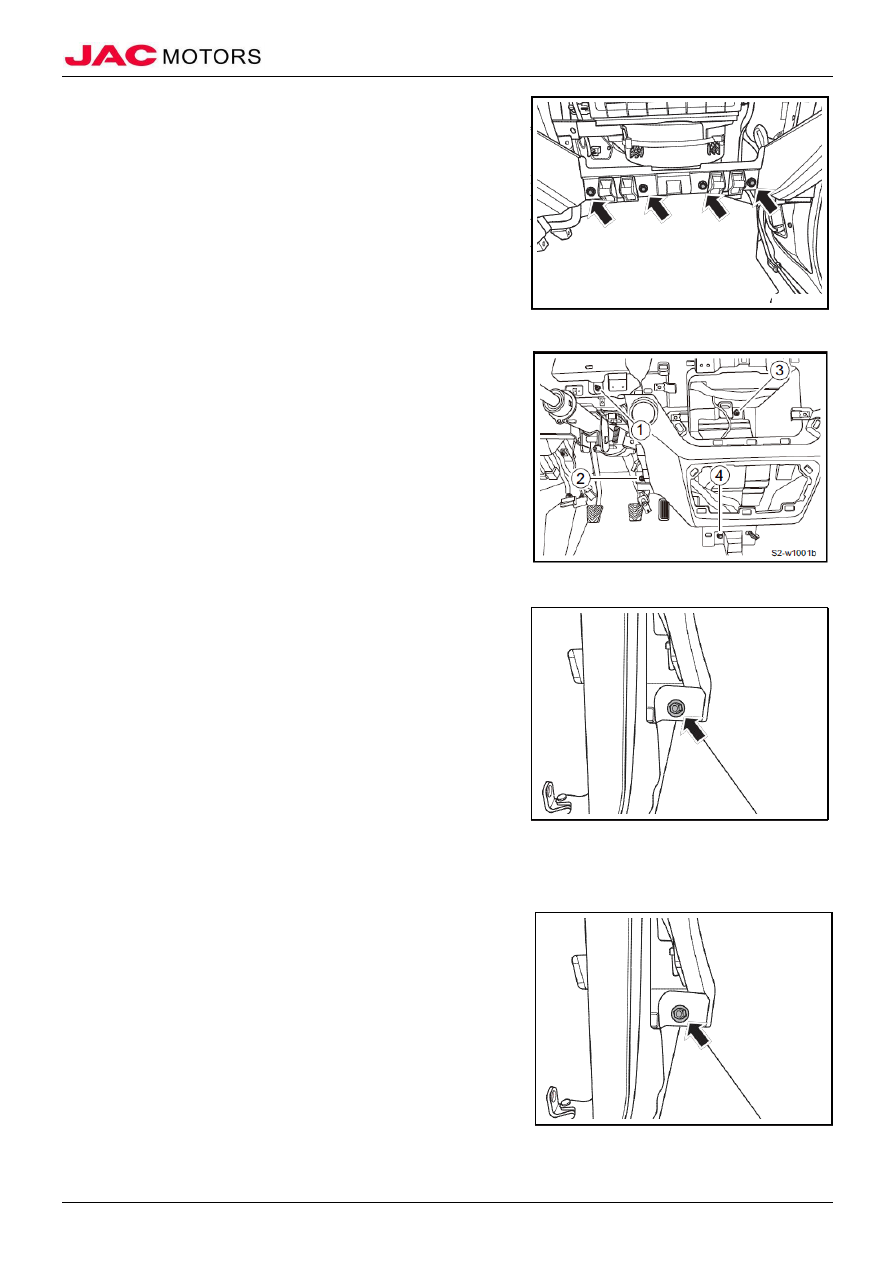

3). Remove right side lower part 4 fixed bolts of dashboard

assembly;















4). Remove lower fixed bolt

④  in middle part of dashboard

assembly, lower left fixed bolt

②  in middle part of

dashboard assembly, and fixed nut

③  below radio

assembly, fixed nut

①  below combination meter;













5). Remove left side lower part fixed bolt of dashboard

assembly;

6). Disconnect connection of dashboard assembly, and take

down dashboard assembly;
















(II)Installation



1.  Install dashboard assembly

1). Place dashboard assembly to installation position;

2). Tighten left side lower part fixed bolt of dashboard

assembly;

Tighten torque

5~7N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      172

















3). Tighten lower fixed bolt

④  in middle part of dashboard

assembly;

Tighten torque

5~7N·m

4). Tighten lower left fixed bolt

②  in middle part of

dashboard assembly;

Tighten torque

5~7N·m

5). Tighten fixed nut

③  below radio assembly;

Tighten torque

5~7N

·m

6). Tighten fixed nut

①  below combination meter;

Tighten torque

5~7N·m





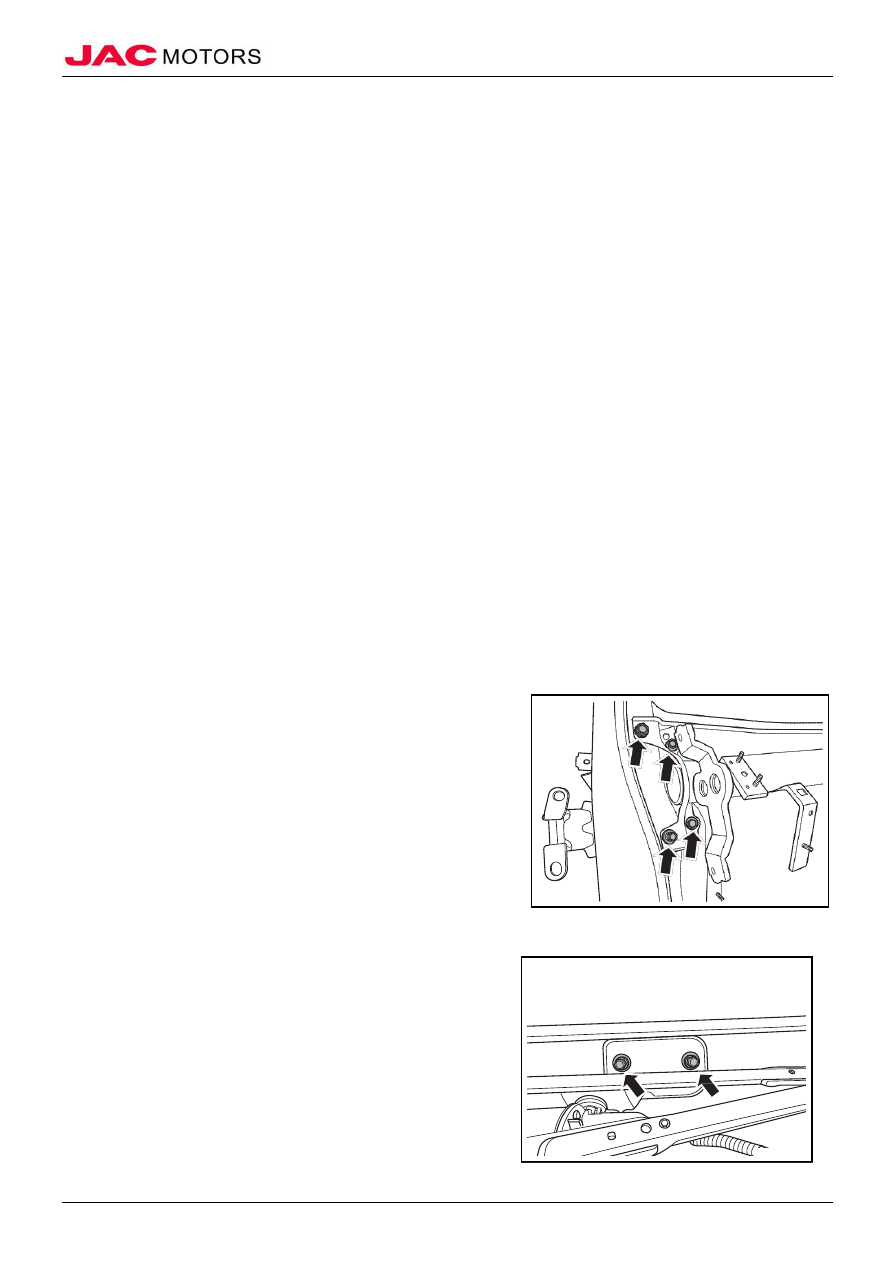

7). Tighten right lower 4 fixed bolts of dashboard assembly;

Tighten torque

5~7N·m

























8). Tighten 2 fixed bolts in left and right side of dashboard

assembly;

Tighten torque

5~7N·m















9). Tighten left/right side fixed bolt in upper part of dashboard

assembly;

Tighten torque

5~7N·m














2.  Install front passenger’s air bag assembly

3.  Install lower guard panel assembly of driver's side

4.  Install combination meter assembly

5.  Install central left side trim panel assembly

6.  Install radio assembly

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      173

7.  Install radio panel assembly

8.  Install A/C controller assembly

9.  Install glove box assembly

10. Install central right side trim panel assembly

11. Install end cover of dashboard (left/right)

12. Install upper trim panel assembly of A pillar (left/right)

13. Install lower trim panel assembly of A pillar (left/right)

14. Install front door threshold guard assembly (left/right)

15. Install combination switch assembly

16. Install clock spring

17. Install steering column jacketing

18. Install steering wheel assembly

19. Install driver's air bag assembly

20. Install auxiliary dashboard assembly

21. Install front storage box assembly

22. Install saucer cover plate assembly

23. Install front extension plate assembly

24. Connect battery negative electrode

25. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      174





XI、Dashboard Beam



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

Refer to “Dashboard assembly”

26. Remove front wiper arm assembly    Refer to "Front wiper arm assembly"

27. Remove ventilation cover plate assembly    Refer to "Ventilation cover plate assembly"

28. Remove dashboard beam

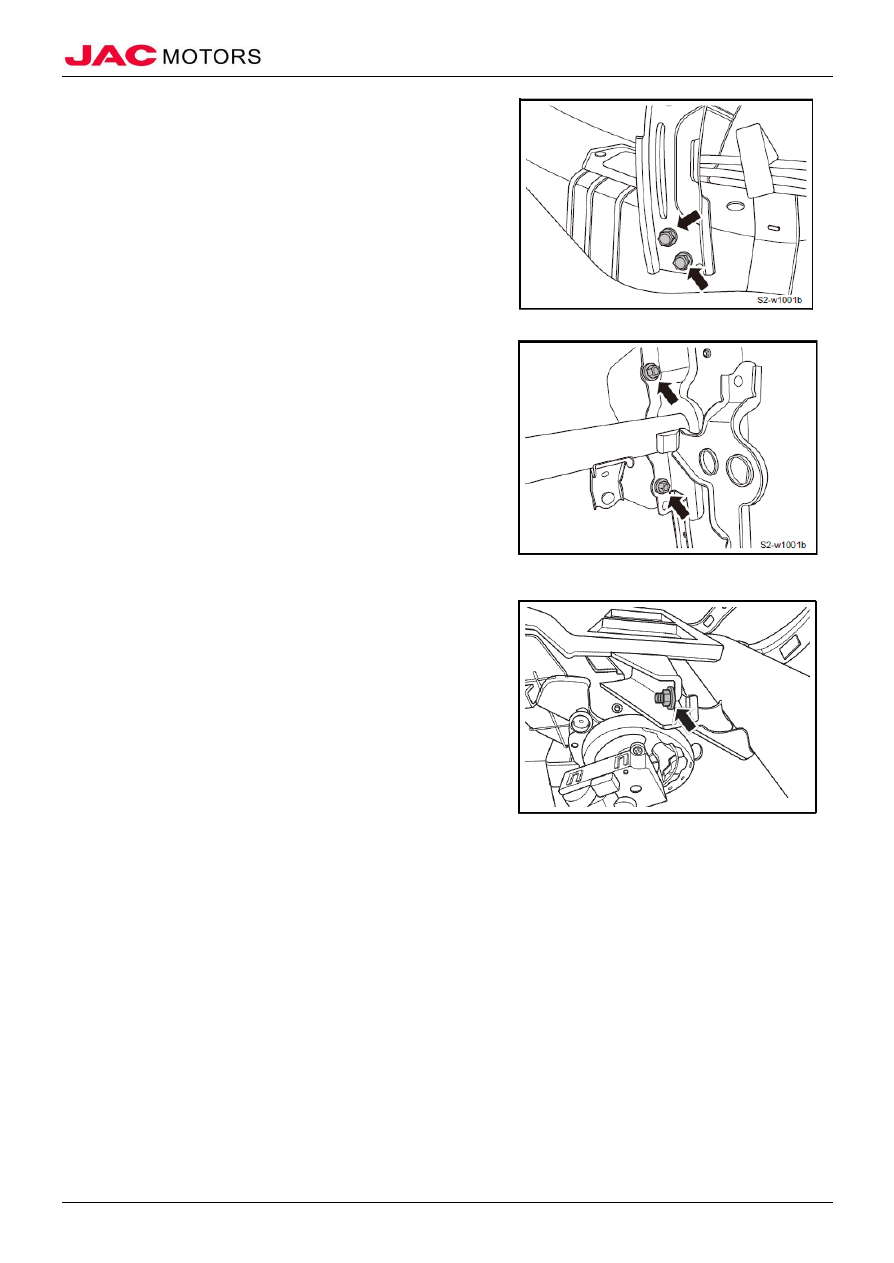

1). Remove 4 fixed bolts connecting dashboard beam and

vehicle body metal sheet;


















2). Remove 2 fixed bolts connecting    and front wall from

outside of front wall;





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      175





3). Remove 2 fixed bolts connecting middle lower part of

dashboard beam and floor;
















4). Remove 2 fixed bolts connecting dashboard beam and

vehicle body metal sheet;
















5). Remove 5 fixed nuts connecting dashboard beam and A/C

main host assembly;

6). Remove 4 fixed nuts connecting indoor electrical box and

dashboard beam, remove fixed bolt connecting main

wiring harness grounding point and dashboard beam, and

separate main wiring harness and dashboard beam;

7). Take down dashboard beam;





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      176





(II)Installation



1.  Install dashboard beam

1). Place dashboard beam to installation position;

2). Install fixed bolt connecting main wiring harness grounding

point and dashboard beam, and install 4 fixed nuts

connecting indoor electrical box and dashboard beam;

Tighten torque

5~7N·m

3). Tighten 5 fixed nuts connecting dashboard beam and A/C

main host assembly;

Tighten torque

5~7N·m




4). Tighten 2 fixed bolts connecting right side of dashboard

beam and vehicle body metal sheet;

Tighten torque

20N·m














5). Tighten 2 fixed bolts connecting middle lower part of

dashboard beam and floor;

Tighten torque

20N·m














6). Tighten 2 fixed bolts connecting    and front wall from

outside of front wall;

Tighten torque

20N·m





-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      177







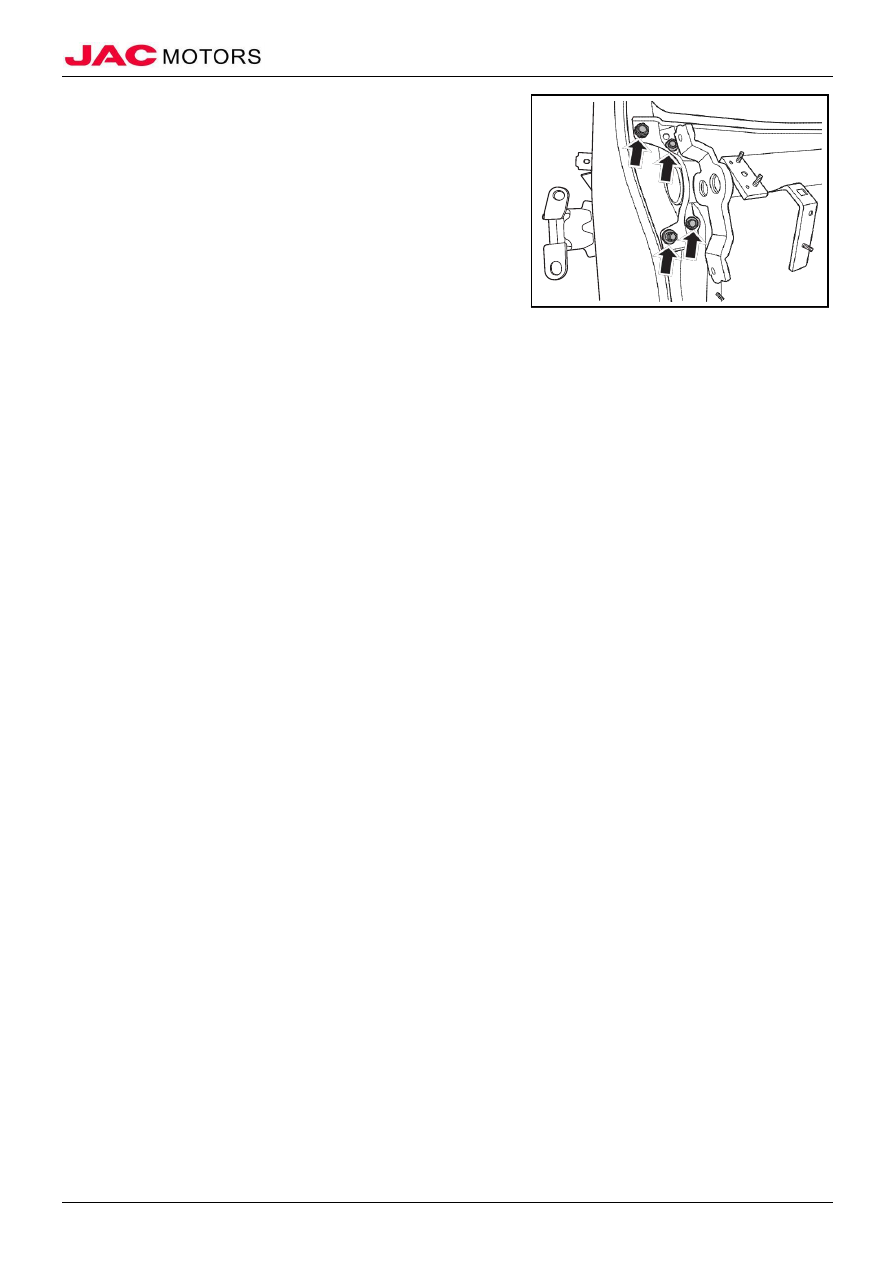

7). Tighten 4 fixed bolts connecting dashboard beam and

vehicle body metal sheet;

Tighten torque

20N·m
















2.  Install ventilation cover plate assembly

3.  Install front wiper arm assembly

4.  Install dashboard assembly

5.  Install front passenger's air bag assembly

6.  Install lower guard panel assembly of driver's side

7.  Install combination meter assembly

8.  Install central left side trim panel assembly

9.  Install radio assembly

10. Install radio panel assembly

11. Install A/C controller assembly

12. Install glove box assembly

13. Install central right side trim panel assembly

14. Install end cover of dashboard (left/right)

15. Install upper trim panel assembly of A pillar (left/right)

16. Install lower trim panel assembly of A pillar (left/right)

17. Install front door threshold guard assembly (left/right)

18. Install combination switch assembly

19. Install clock spring

20. Install steering column jacketing

21. Install steering wheel assembly

22. Install driver's air bag assembly

23. Install auxiliary dashboard assembly

24. Install front storage box assembly

25. Install saucer cover plate assembly

26. Install front extension plate assembly

27. Connect battery negative electrode

28. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      178









XII、Inner Guard Panel of Glove Box



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove front extension plate assembly    Refer to "Auxiliary dashboard assembly"

4.  Remove saucer cover plate assembly    Refer to "Auxiliary dashboard assembly""

5.  Remove front storage box assembly    Refer to "Auxiliary dashboard assembly""

6.  Remove auxiliary dashboard assembly    Refer to "Auxiliary dashboard assembly""

7.  Remove driver's air bag assembly    Refer to "Driver's air bag assembly"

8.  Remove steering wheel assembly      Refer to "Steering wheel assembly"

9.  Remove steering column jacketing    Refer to "Steering column jacketing"

10. Remove clock spring    Refer to "Clock spring"

11. Remove combination switch assembly    Refer to "Combination switch assembly"

12. Remove front door threshold guard assembly (left/right)  Refer to "Front door threshold guard assembly"

13. Remove lower trim panel assembly of A pillar (left/right)  Refer to " Lower trim panel assembly of A pillar"

14. Remove upper trim panel assembly of A pillar (left/right)  Refer to "Upper trim panel assembly of A pillar"

15. Remove end cover of dashboard (left/right)  Refer to "End cover of dashboard"

16. Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

17. Remove glove box assembly    Refer to "Glove box assembly"

18. Remove A/C controller assembly    Refer to "A/C controller assembly"

19. Remove radio panel assembly    Refer to "Radio panel assembly"

20. Remove radio assembly    Refer to "Radio assembly"

21. Remove central left side trim panel assembly    Refer to "Central left side trim panel assembly"

22. Remove combination meter assembly    Refer to "Combination meter assembly"

23. Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

24. Remove front passenger’s air bag assembly

Refer to "Front passenger’s air bag assembly"

25. Remove dashboard assembly

Refer to “Dashboard assembly”

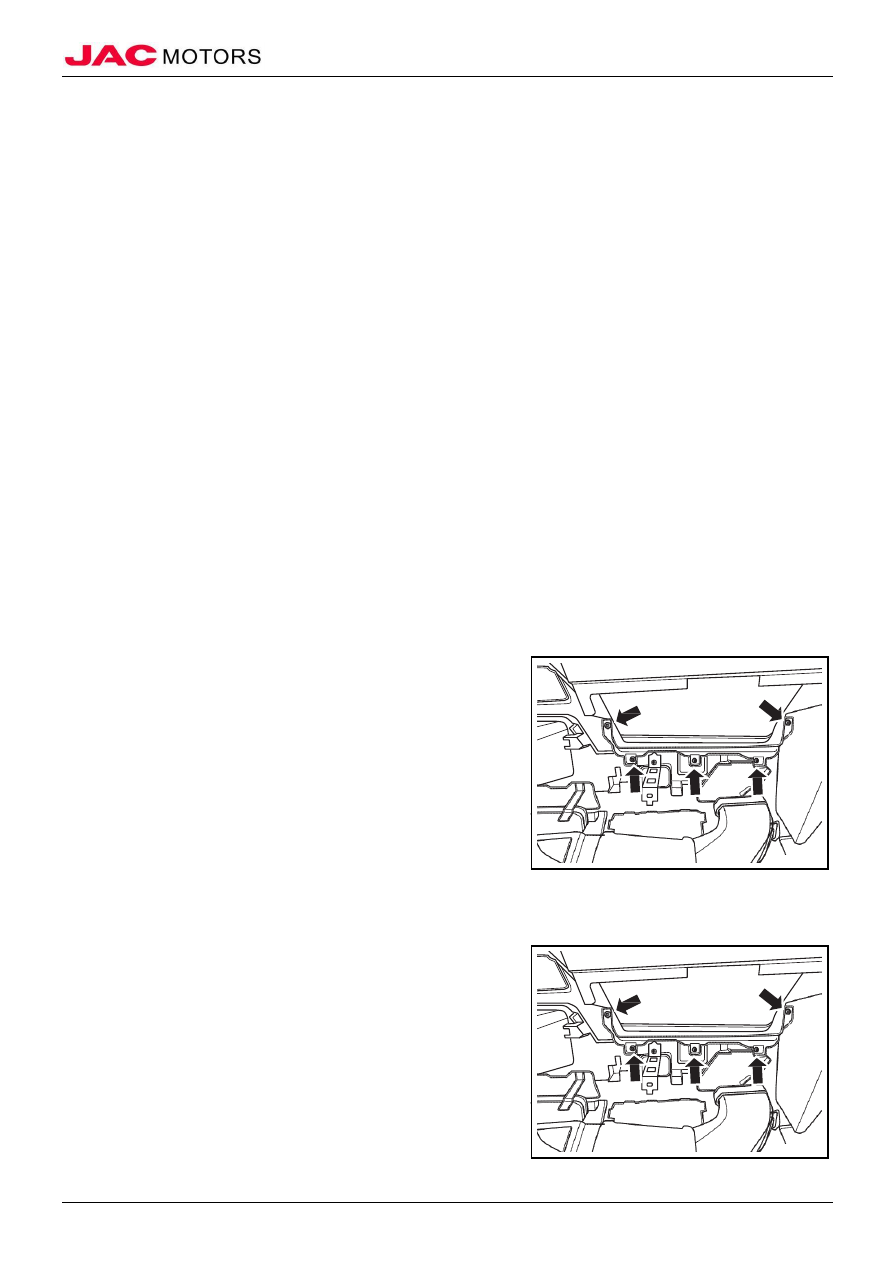

26. Remove inner guard panel of glove box

1). Remove 5 fixed bolts connecting inner guard panel of glove

box and dashboard assembly;

2). Take down inner guard panel of glove box















(II)Installation



1.  Install inner guard panel of glove box

1). Place inner guard panel of glove box to installation position,

and tighten 5 fixed bolts;







-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      179

2.  Install dashboard assembly

3.  Install front passenger's air bag assembly

4.  Install lower guard panel assembly of driver's side

5.  Install combination meter assembly

6.  Install central left side trim panel assembly

7.  Install radio assembly

8.  Install radio panel assembly

9.  Install A/C controller assembly

10. Install glove box assembly

11. Install central right side trim panel assembly

12. Install end cover of dashboard (left/right)

13. Install upper trim panel assembly of A pillar (left/right)

14. Install lower trim panel assembly of A pillar (left/right)

15. Install front door threshold guard assembly (left/right)

16. Install combination switch assembly

17. Install clock spring

18. Install steering column jacketing

19. Install steering wheel assembly

20. Install driver's air bag assembly

21. Install auxiliary dashboard assembly

22. Install front storage box assembly

23. Install saucer cover plate assembly

24. Install front extension plate assembly

25. Connect battery negative electrode

26. Close engine compartment cover

-------------------------------------------------------------------------------------------------------------------------------------------------------------



Seat and Safety Belt



Seat and Safety Belt                                                                                                                                                                                      180









XIII、Combination Meter Cover Assembly



(I)Removal



1.  Open engine compartment cover

2.  Disconnect battery negative electrode

3.  Remove central right side trim panel assembly    Refer to "Central right side trim panel assembly"

4.  Remove end cover of dashboard (left)  Refer to "End cover of dashboard"

5.  Remove lower guard panel assembly of driver's side    Refer to "Lower guard panel assembly of driver's side"

6.  Remove central left side trim panel assembly    Refer to "Remove central left side trim panel assembly"

7.  Remove combination meter assembly    Refer to "Combination meter assembly"

8.  Remove combination meter cover assembly

1). Remove 2 fixed bolts connecting combination meter cover

assembly and dashboard assembly;

















2). Pry combination meter cover assembly, disconnect

connection of combination meter cover assembly and

dashboard assembly, and take down combination meter

cover assembly;












(II)Installation



1.  Install combination meter cover assembly

1). Place combination meter cover assembly to installation

position, and tighten buckles;





-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     10      11      12      13     ..
