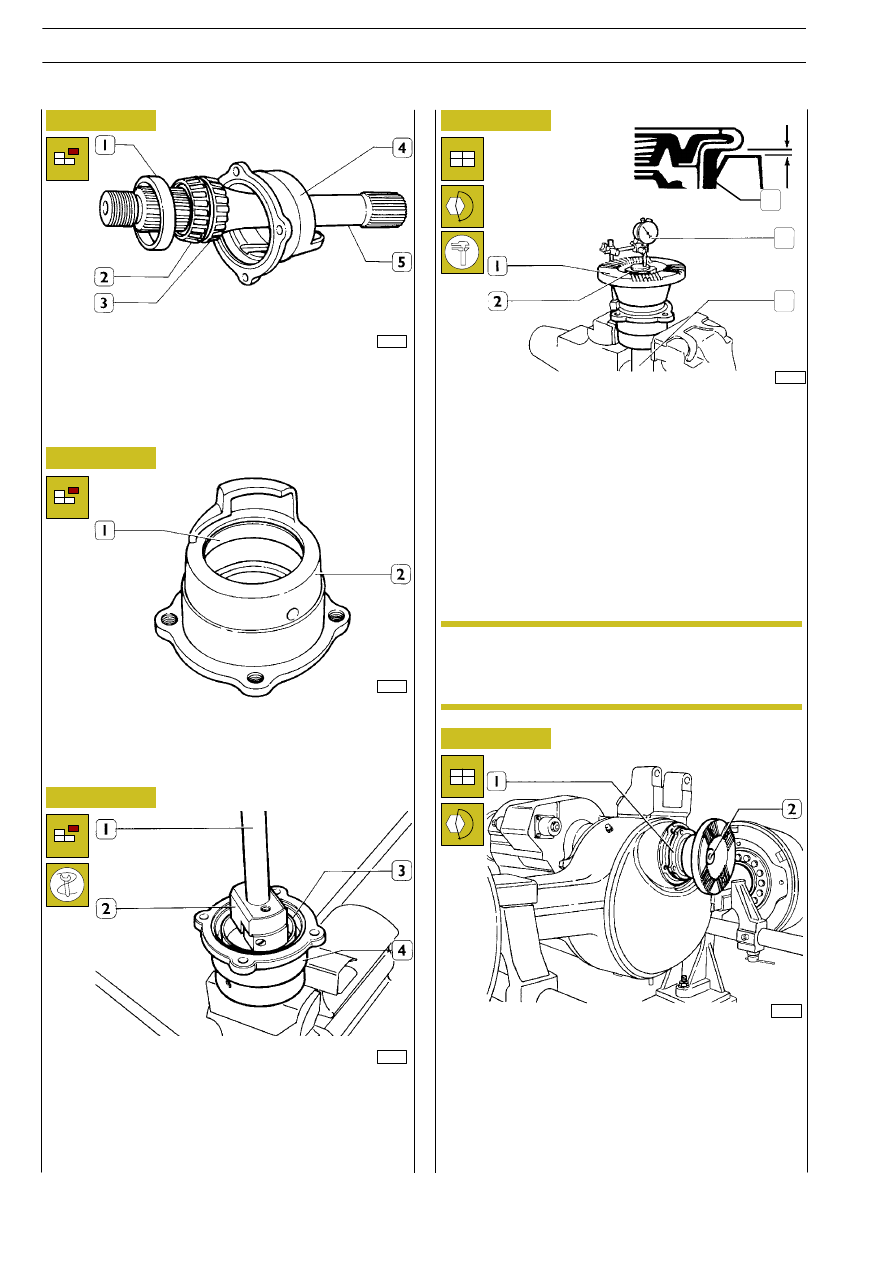

Ricomporre il complessivo albero uscita moto invertendo l’or-
dine delle operazioni di smontaggio.
Dopo aver montato l’anello di tenuta (3) con l’attrezzo
99374163, controllare con calibro a spessori, in quattro punti
equidistanti, la distanza X fra l’anello di tenuta (3) e il supporto.
La distanza X deve essere compresa tra 0,38
0,76 mm.
Dopo aver serrato il dado (2) di ritegno flangia (1) all’albero
entrata moto (5) alla coppia prescritta, controllare, con il com-
paratore a base magnetica (4), posizionato sull’albero (5), che
il giuoco assiale sia di 0,025
÷ 0,102 mm.
Riscontrando un valore diverso sostituire l’anello elastico (5,
Figura 116) con un’altro di spessore adeguato.
Estrarre l’albero entrata moto (5) completo di cuscinetti (2 e
3) e anello esterno (1) dal supporto (4).
Mediante idoneo estrattore estrarre i cuscinetti (2 e 3) dall’al-
bero uscita moto (5)
36390
36391
36392
Figura 117
Figura 118
Figura 119
Mediante apposito punzone smontare dal supporto (2) l’anel-
lo esterno (1) del cuscinetto (3, Figura 117).
Con il battitoio 99374093 (2) piantare sotto pressa l’anello
esterno del cuscinetto (3) nella propria sede nel supporto (4)
evitando di andare fino a battuta.
Terminare il piantaggio dell’anello esterno con il battitoio
99374093 completo di impugnatura 99370007 (1).
36393
Figura 120
Gli anelli elastici sono forniti nei seguenti spessori:
3,94 — 4,01 — 4,09 — 4,17 — 4,24 — 4,32 — 4,39 — 4,47
— 4,55 — 4,62.
X
5
4
3
Figura 121
36346

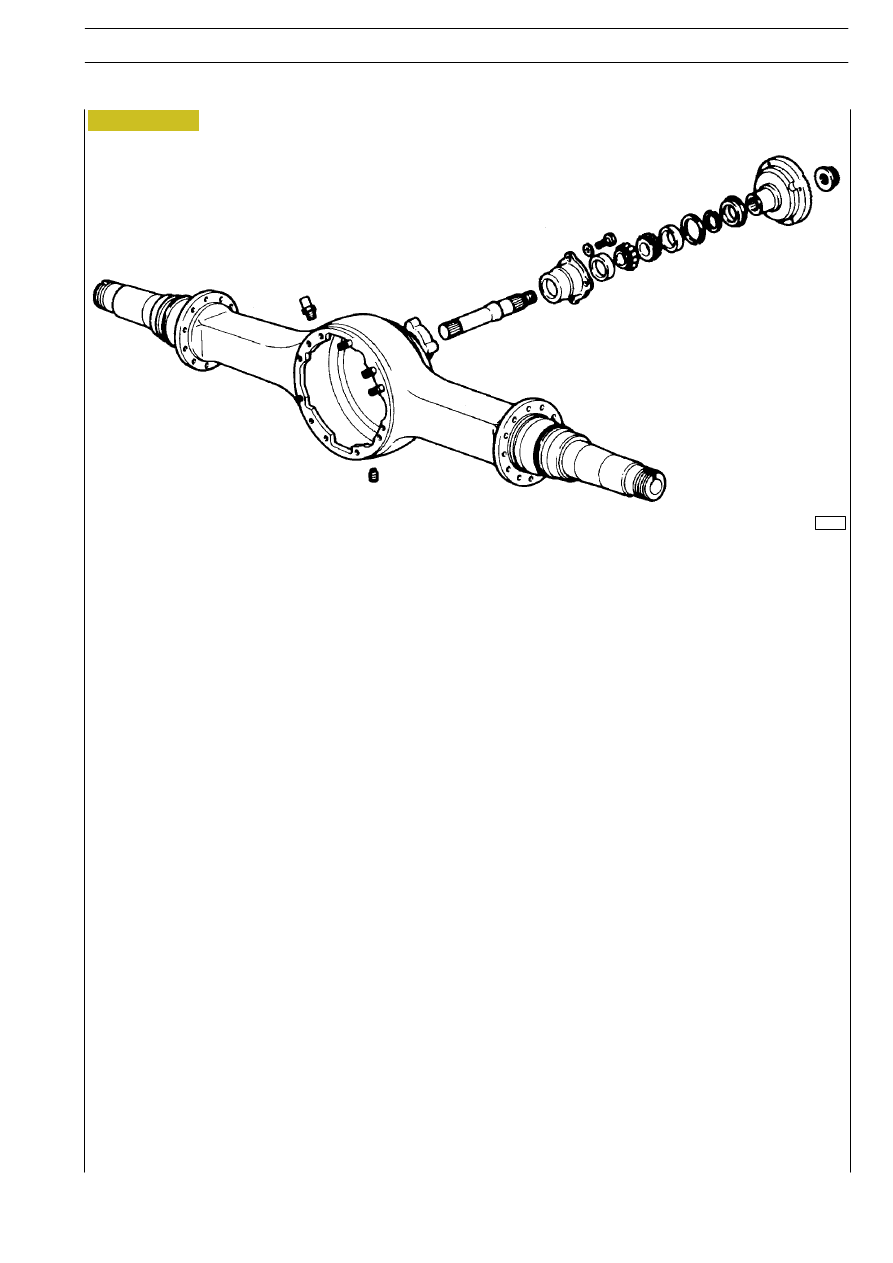

Ruotare la scatola ponte di 90
o
.
Introdurre nella scatola ponte il supporto (1) completo di al-
bero uscita moto (2) e serrare i dadi di fissaggio alla coppia pre-
scritta.
NOTA
148
PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)
S
TRALIS
AT/AD
Print 603.93.333
Base — Giugno 2004
