Figura 88

Figura 89

Figura 90

Figura 91

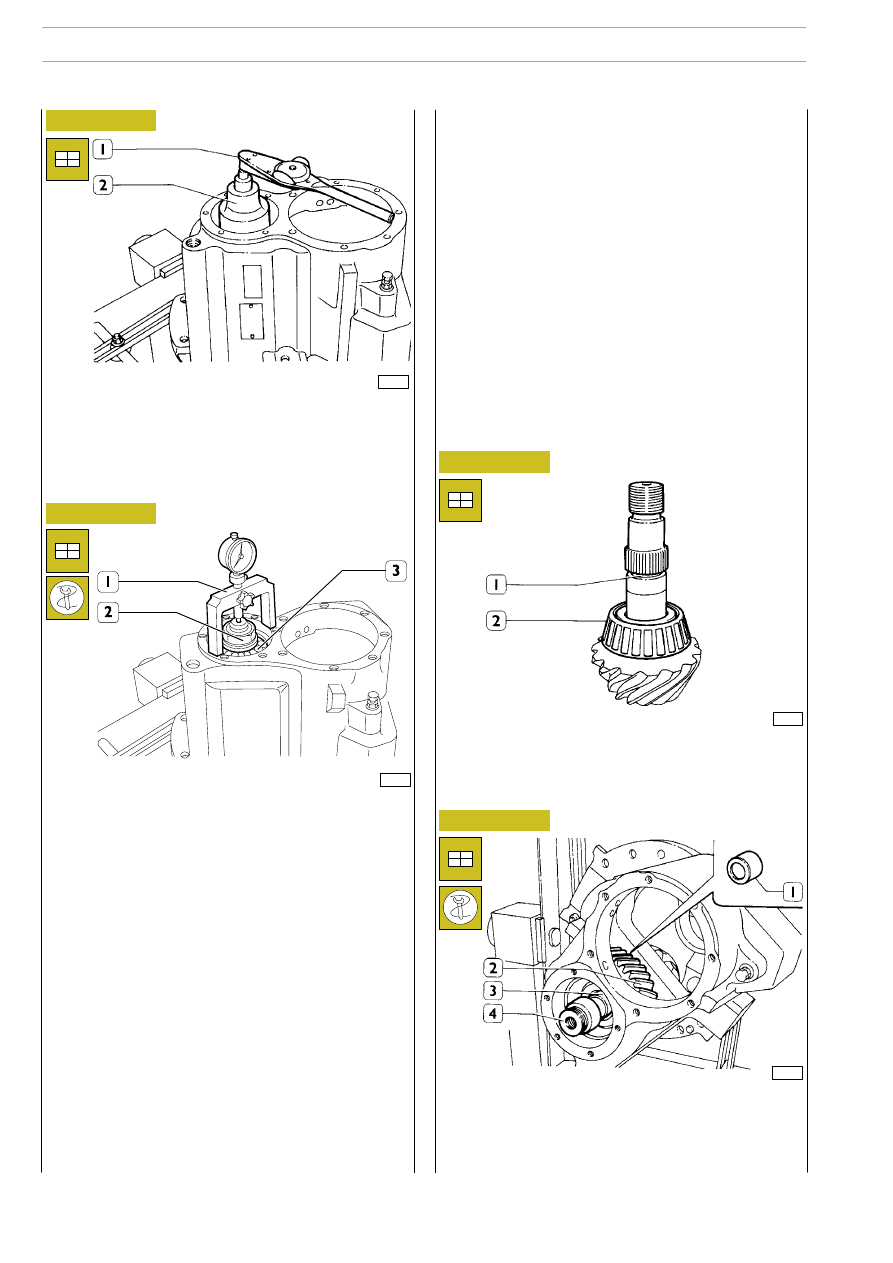

Posizionare nuovamente il particolare (1) dell’attrezzo
99395027 con il comparatore precedentemente azzerato sul
cuscinetto (3) e rilevare l’eventuale scostamento (quota B).

Lo spessore S dell’anello, o degli anelli, di registro è dato dalla
seguente formula:

S = A — (

± B) + C

dove:

A = Spessore dell’anello, o degi anelli, di registro

montato/i per l’azzeramento del comparatore;

B = Valore dello scostamento rilevato;

C = 0,2 mm coefficiente che tiene conto della

dilatazione dei cuscinetti dovuta all’interferenza di
montaggio sul pignone conico.

Scaldare il cuscinetto (2) a 100

o

C per 15’ e, con apposito

battitoio, montarlo sul pignone conico.

Avvitare la ghiera (2, Figura 89) serrandola fino a che, con un
dinamometro, si rileva una coppia di rotolamento di:

- 1,10

÷ 5,00 Nm se i cuscinetti sono nuovi,

- 1,68

÷ 3,39 Nm se i cuscinetti sono già stati impiegati.

Primo esempio:

A = 13,12 mm
B = + 0,13 mm
C = 0,2 mm

S = 13,12 — (+ 0,13) + 0,2 =
S = 13,12 — 0,13 + 0,2 = 13,19 mm.

Secondo esempio:

A = 13,12 mm
B = — 0,13 mm
C = 0,2 mm

S = 13,12 — (— 0,13) + 0,2 =
S = 13,12 + 0,13 + 0,2 = 13,45 mm.

Smontare dalla scatola l’attrezzo 99395027 (8, Figura 86) e
rimuovere i cuscinetti, distanziati e ingranaggio come
rappresentato in figura.

Introdurre nella scatola il pignone conico (3) calettando
contemporaneamente sul medesimo l’anello di registro (1)
dello spessore determinato nelle precedenti misurazioni e
l’ingranaggio (2); avvitare sul pignone conico (3) il particolare
99345029 (4).

140

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Bloccare la rotazione del pignone conico con l’attrezzo S.P.
2373 (1).
Avvitare il dado di ritegno cuscinetti pignone conico e serrarlo
alla coppia prescritta.

77242

77237

20670

94191

Figura 92

Figura 93

Figura 94

Figura 95

Bloccare la rotazione del pignone conico con l’attrezzo S.P.
2373 (5).
Avvitare l’immettitore 99345098 (4) sul particolare (4,
Figura 91) e piantare a fondo l’ingranaggio (3).
Togliere l’immettitore (4).
Montare l’anello distanziale (1).
Scaldare il cuscinetto (2) a 100

o

C per15’ e montarlo sul

pignone.
Riavvitare l’immettitore (4) sul particolare (4, Figura 91) e
portare il cuscinetto (2) a contatto della sua sede.

Per il serraggio del dado utilizzare la chiave
99355069

(2)

chiave

dinamometrica

e

moltiplicatore 99389816 (3).

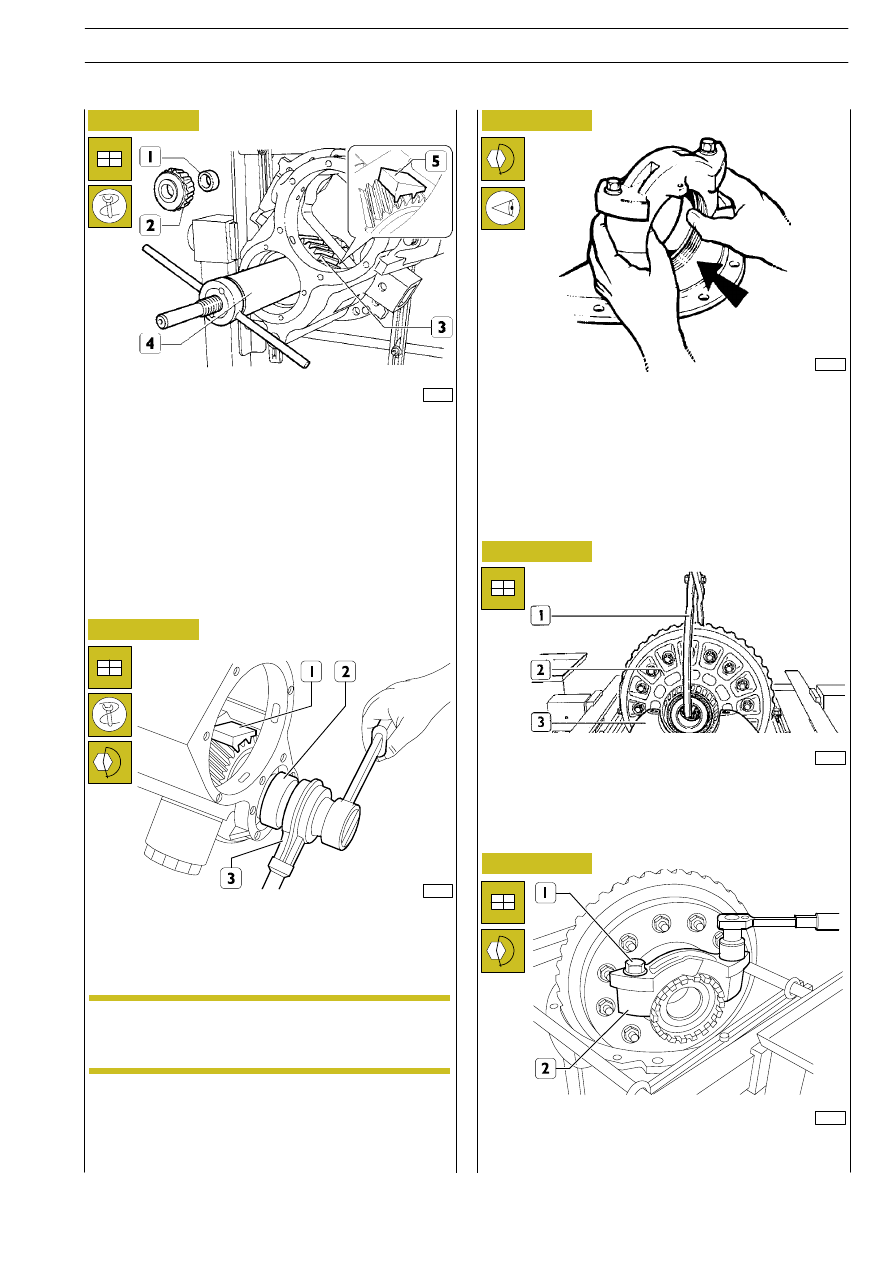

Posizionare i cappelli avendo l’accortezza di far coincidere i
segni di riferimento.
Inserire le viti, complete di rondelle, e serrarle con chiave
dinamometrica alla coppia prescritta.
Quindi controllare che gli anelli esterni dei cuscinetti scorrano,
mediante leggera pressione, nelle rispettive sedi senza
presentare impuntamenti.
Svitare nuovamente le viti di ritegno complete di rondelle e
togliere i cappelli.

Sollevare, mediante apposito gancio (1), la scatola ruotismi (2)
precedentemente assemblata e posizionarla sulla scatola
differenziale (3).nte assemblata e posizionarla sulla scatola dif-
ferenziale (3).

Figura 96

77245

Posizionare i cappelli (2), avvitare le viti (1) complete di
rondelle e serrarle alla coppia prescritta.

NOTA

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

141

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

77246

60636

77247

49248

Figura 97

Figura 98

Figura 99

Figura 100

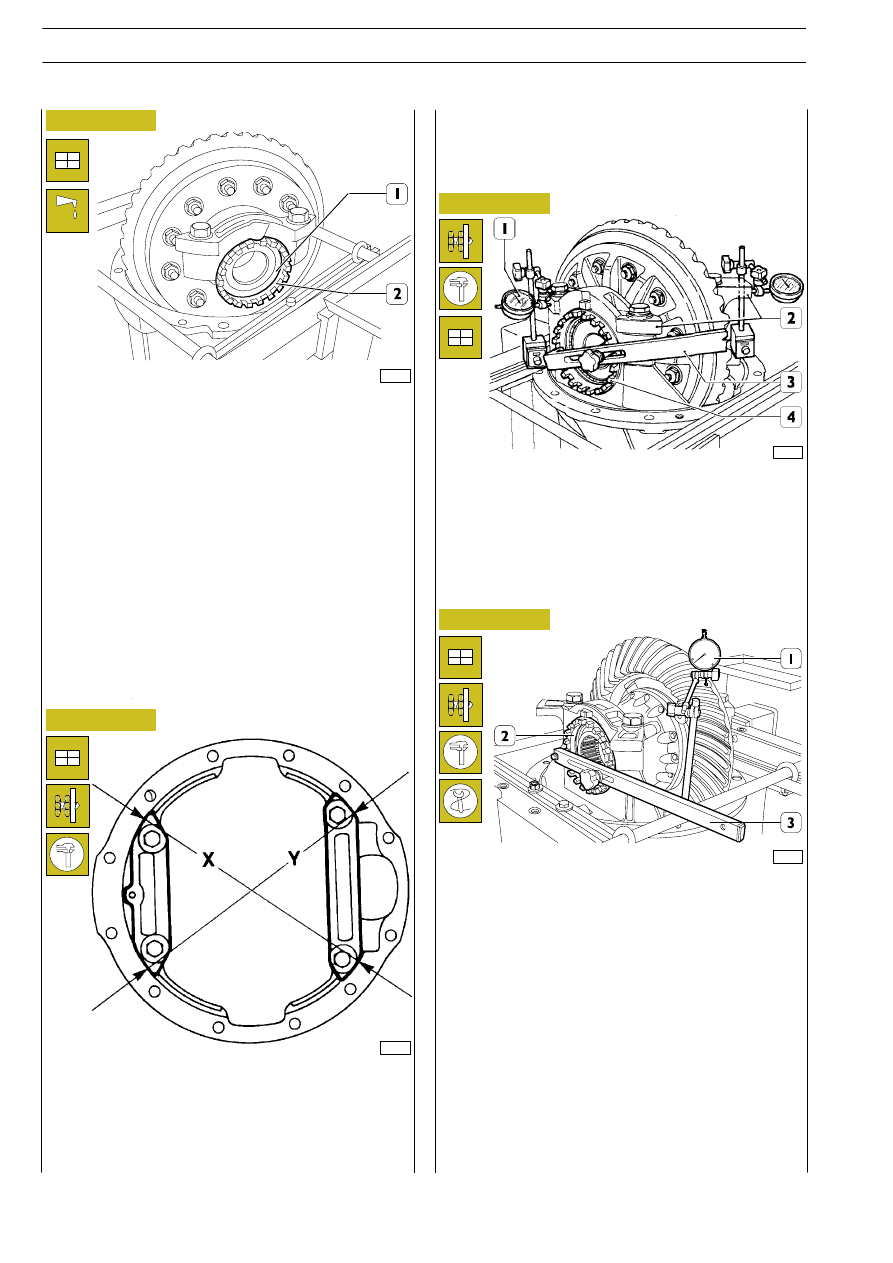

Lubrificare i cuscinetti a rulli conici (1) e posizionare sui mede-
simi gli anelli esterni.
Avvitare le ghiere di registro (2).

Registrazione divaricamento dei cappelli

La registrazione ed il controllo del divaricamento dei cappelli
può essere eseguito con due metodi.

1_ METODO:

1.

serrare mediante chiave 99355025 (3, Figura 99) le
ghiere di registro (4) dei cuscinetti fino ad annullare il
giuoco pignone—corona ed assiale, controllare contem-
poraneamente che la corona non forzi sul pignone;

2.

con appropriato micrometro posizionato diagonalmente
e centralmente nei punti (X—Y—frecce, Figura 98);
rilevare ed annotare la distanza dei cappelli;

3.

serrare ulteriormente le due ghiere di registro (4,
Figura 99) in modo da ottenere un divaricamento dei
cappelli (2, Figura 99), misurato sull’asse X oppure
sull’asse Y come descritto nel punto “2” di: 0,15

÷0,33

mm che corrisponde ad un precarico sui cuscinetti di
1,7

÷ 3,9 Nm (0,17 ÷ 0,39 kgm);

2_ METODO:

A. posizionare diagonalmente e centralmente sulle sedi esterne

lavorate di entrambi i cappelli (2, Figura 99) due comparatori
(1) a base magnetica come indicato in Figura 99;

B.

procedere come descritto al punto “1”;

C. annullato il giuoco assiale serrare ulteriormente le due ghiere

di registro (4) in modo da ottenere un divaricamento dei
cappelli (2) di 0,15

÷0,33 mm, che corrisponde alla somma

dei valori letti sui comparatori (1).

Registrare il giuoco assiale fra i denti del gruppo pignone — co-
rona che deve risultare di 0,25

÷0,50 mm procedendo come

segue:

- bloccare la rotazione del pignone conico mediante attrez-

zo 99370317;

- posizionare il comparatore a base magnetica (1) come in

figura;

- mediante chiave 99355025 (3) allentare la ghiera di regi-

stro lato corona e serrare, di pari entità, la ghiera di regi-
stro (2) del lato opposto, questo accorgimento serve a
non far variare il divaricamento dei cappelli registrato pre-
cedentemente;

- procedere come descritto fino ad ottenere il giuoco pre-

scritto.

Il giuoco deve essere controllato su 4 punti equidistanti.

142

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Controllare, mediante un comparatore (1) a base magnetica,
che la corona (2) non presenti un sfarfallamento superiore a
0,20 mm. Nel caso risulti superiore smontare il gruppo diffe-
renziale ed accertarne la causa.

49246

19453

Figura 101

Figura 102

Figura 103

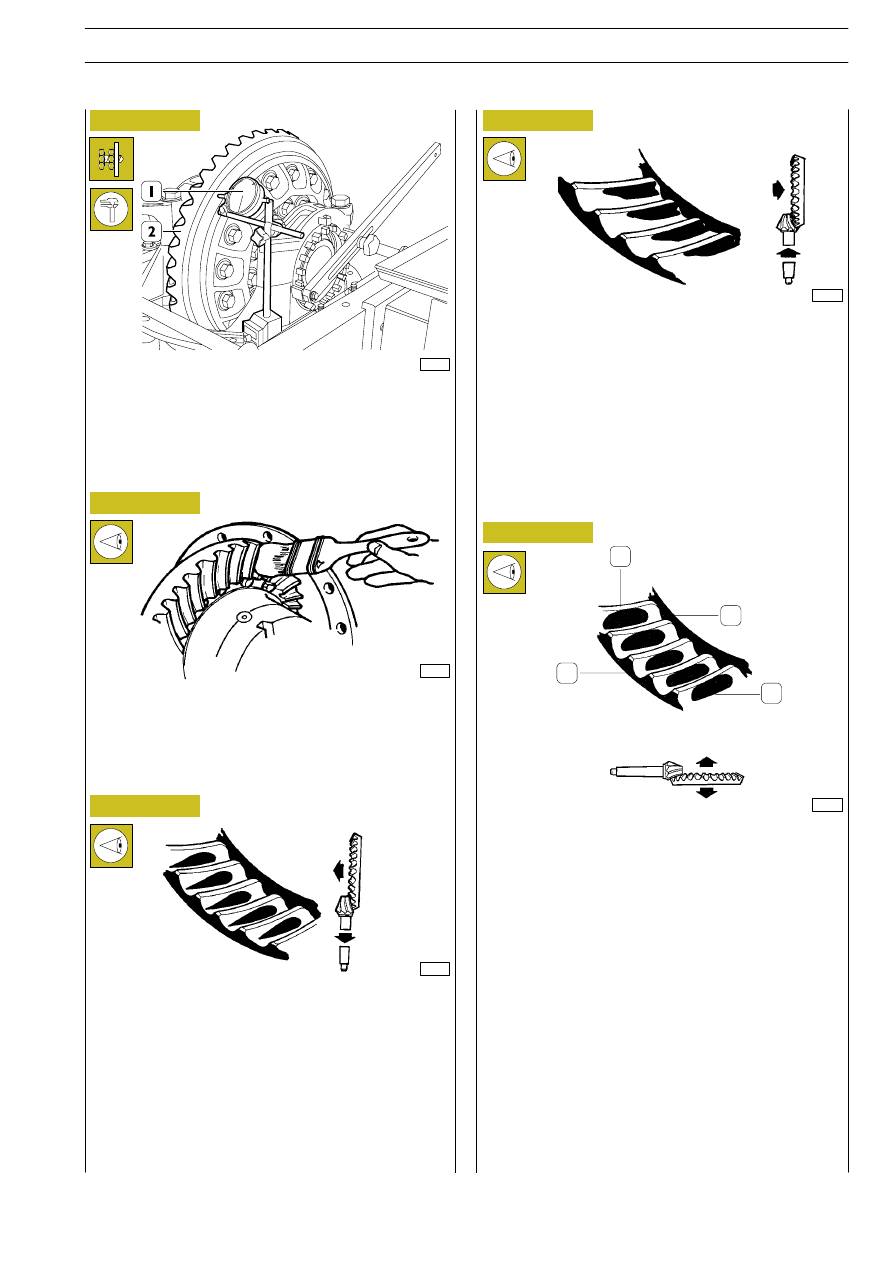

Applicare, con un pennello, un leggero strato di blu di prussia
sulla corona.
Ruotare il pignone e rilevare l’impronta del contatto dei denti
del pignone sui denti della corona.
Nelle figure seguenti sono illustrati possibili contatti ed il modo
per correggere eventuali errori.

Rimontare e ripetere le operazioni di registrazione descritte
precedentemente.

19451

Figura 104

Figura 105

Contatti troppo sul bassofondo denti corona

Condizioni C—D. Indica che il pignone è fissato troppo pro-
fondamente e quindi occorre regolarlo ulteriormente.
Per regolare l’esatta posizione del pignone occorre aggiungere
spessori sotto il supporto del pignone in modo da ottenere
l’esatto contatto.

Condizione C. Rilevare il giuoco e ripristinare dopo aggiunta
di spessori.

Codizione D. Dopo aver aggiunto gli spessori portare il
giuoco verso il minimo.

19452

Contatti troppo verso la cresta denti corona

Condizioni A—B. Indica che il pignone è fissato troppo
all’esterno e quindi occorre regolarlo ulteriormente.
Per regolare l’esatta posizione del pignone, occorre togliere
spessori sotto il supporto del pignone, in modo da ottenere
l’esatto contatto.

Condizione A. Dopo aver tolto gli spessori, portare il giuoco
verso il massimo.

Condizione B. Rilevare il giuoco e ripristinarlo dopo aver tolto
gli spessori.

19454

Riduzione del giuoco

Aumento del giuoco

1

Rilascio, fianco concavo del dente

2

Punta

3

Tiro, fianco convesso del dente

4

Tallone

TIRO. Centrale tendente verso la punta sulla fascia del dente
e centrale sul profilo del dente.

RILASCIO. Centrale tendente al tallone sulla fascia del dente
e centrale sul profilo del dente.

Indica che il pignone è fissato in modo corretto.

Si può ulteriormente modificare la posizione del contatto
variando il giuoco pignone—corona.

Condizione E. Diminuire il giuoco.

Codizione F. Aumentare il giuoco.

AREA DEL CONTATTO TEORICO

1

2

3

4
