SMT649D

9.

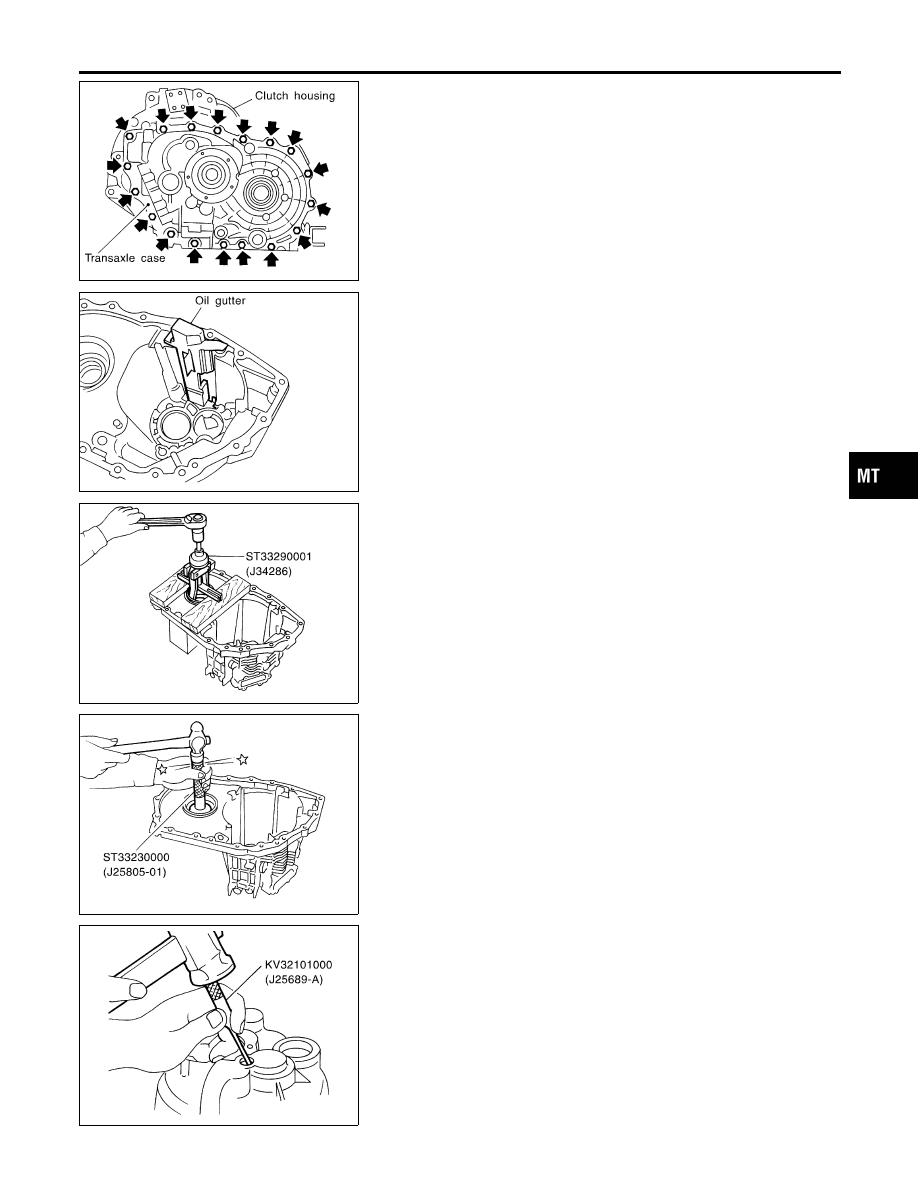

Remove mounting bolts.

10. Remove input shaft rear bearing adjusting shim from transaxle

case.

SMT650D

11. Remove oil gutter from case.

SMT651DA

12. Remove differential side bearing outer race and adjusting shim

from case.

SMT653DA

13. Remove differential oil seal from case.

SMT839DA

14. Remove welch plugs from case.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

Transaxle Case (Cont’d)

MT-21

SMT654D

Clutch Housing

NCMT0009S02

1.

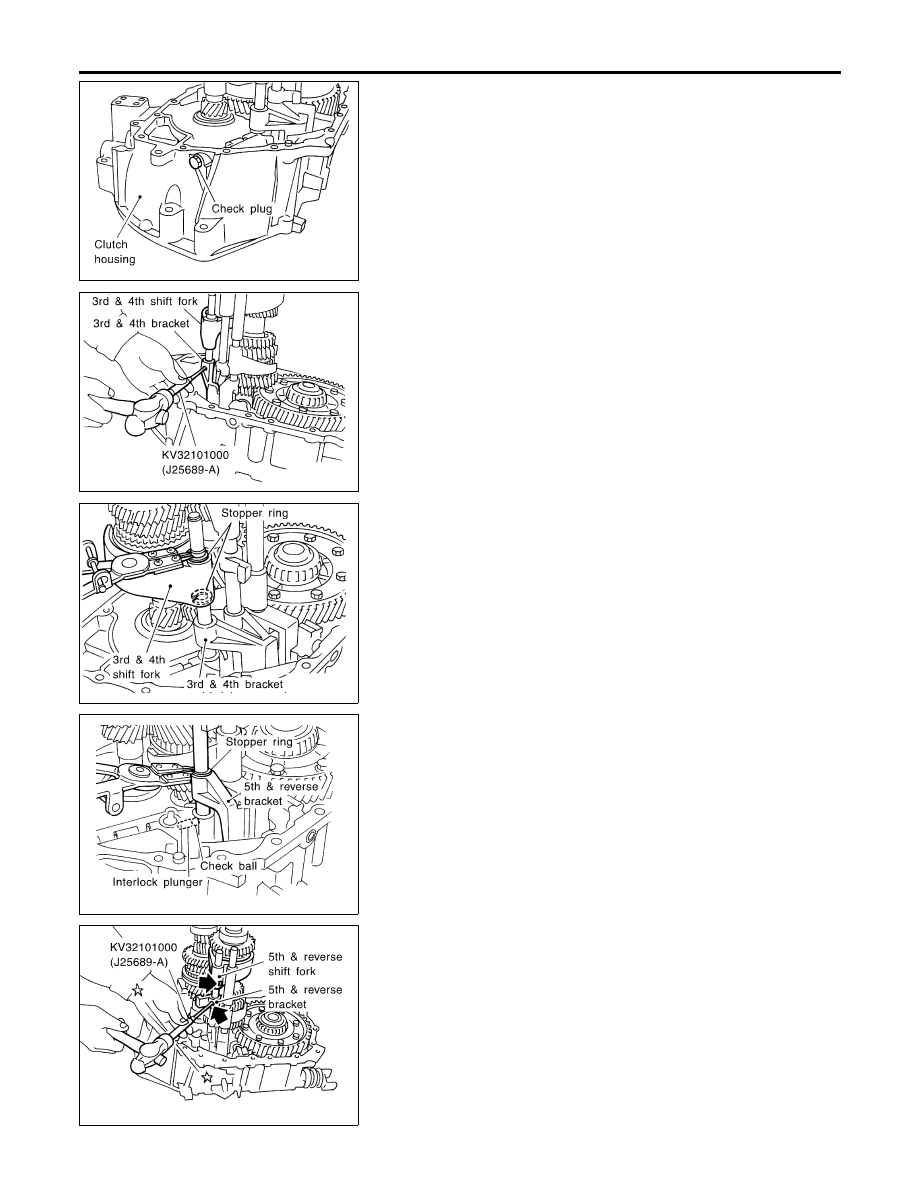

Remove transaxle case from clutch housing.

2.

Remove magnet from housing.

3.

Remove check plugs, check springs, check pins, and check
balls from housing.

SMT656DA

4.

Remove 3rd & 4th bracket retaining pin.

SMT655D

5.

Remove 3rd & 4th shift fork stopper ring.

6.

Remove 3rd & 4th fork rod.

7.

Remove 3rd & 4th shift fork and bracket.

SMT658D

8.

Remove interlock plunger and check ball.

9.

Remove 5th & reverse bracket stopper ring.

SMT657DA

10. Remove retaining pin from 5th & reverse shift fork and reverse

switch bracket.

11. Remove 5th & reverse fork rod.
12. Remove interlock pin from 5th & reverse fork rod.
13. Remove reverse switch bracket and 5th & reverse bracket.

DISASSEMBLY

Clutch Housing

MT-22

SMT659DA

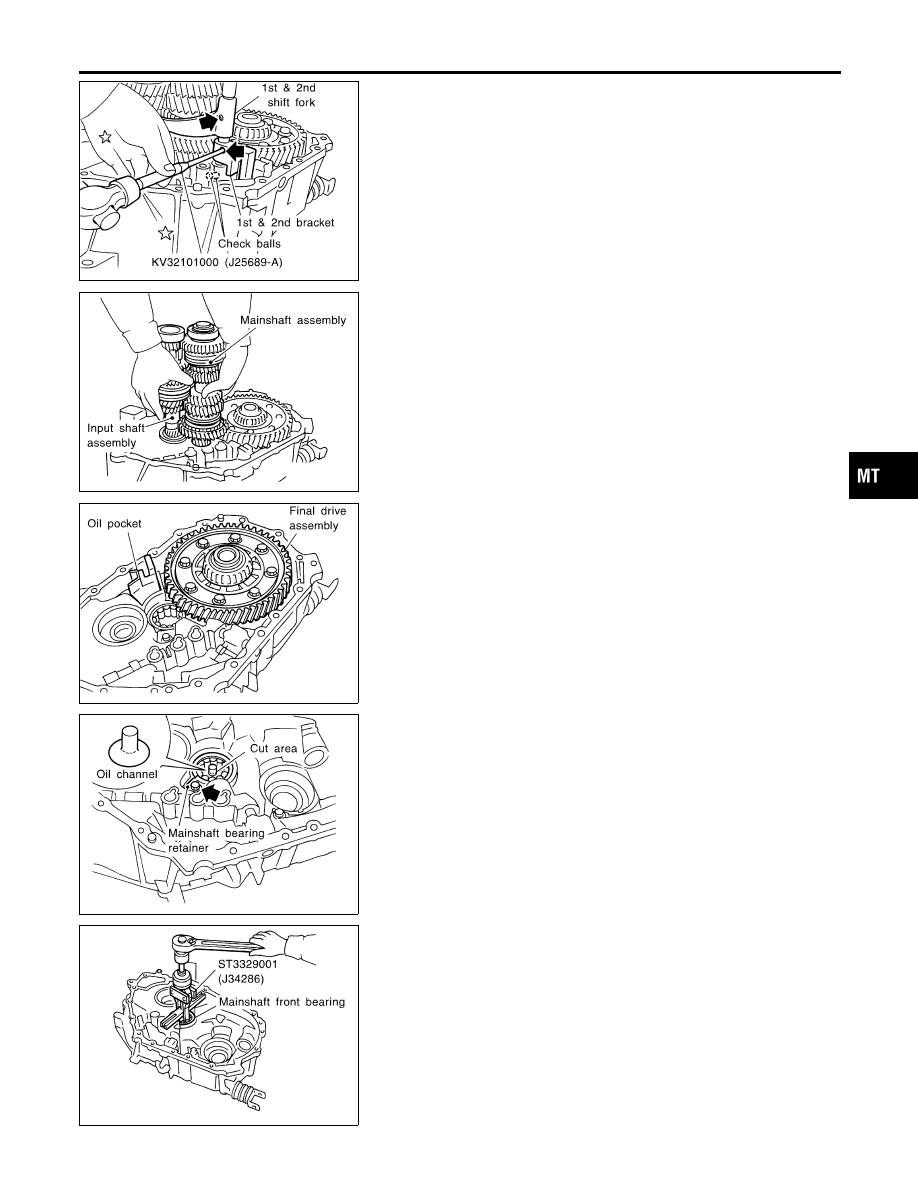

14. Remove check ball from housing.
15. Remove retaining pin for 1st & 2nd shift fork and bracket.
16. Remove 1st & 2nd fork rod.
17. Remove 5th & reverse and 1st & 2nd shift forks, and 1st & 2nd

bracket.

SMT660D

18. Remove both input shaft and mainshaft assemblies from hous-

ing.

SMT661D

19. Remove final drive assembly from housing.
20. Remove oil pocket from housing.

SMT662D

21. Remove mainshaft bearing retainer from housing.
22. Cut off oil channel using a cutter as shown in the figure.

SMT663DA

23. Remove mainshaft front bearing from housing.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DISASSEMBLY

Clutch Housing (Cont’d)

MT-23

SMT664D

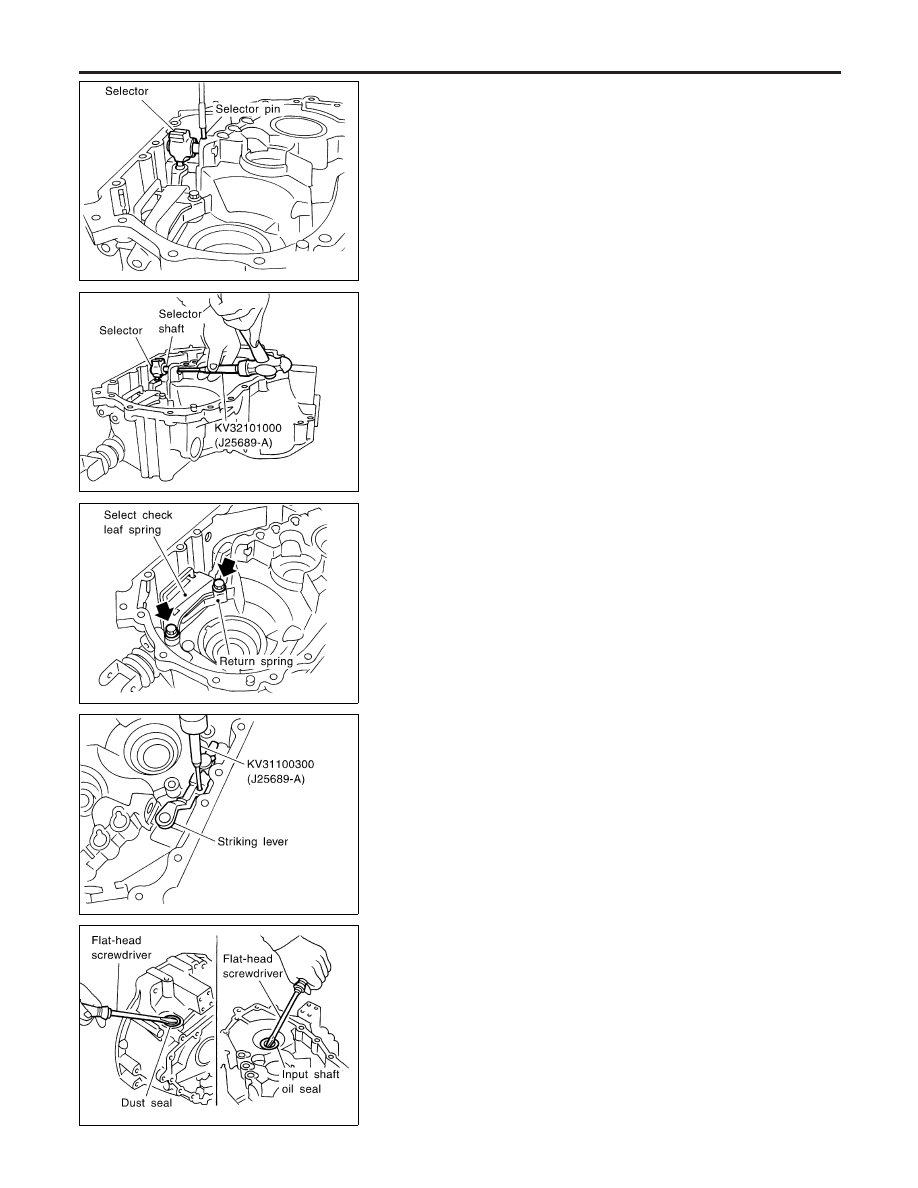

24. Using a magnet or other suitable tool, remove retaining pin

from selector shaft.

SMT665DA

25. Remove selector shaft and plug, then remove selector.

SMT666DA

26. Remove reamer bolt, then remove select check leaf spring,

return spring, steel ball, reverse gate, selector arm, bearing,
and bushing.

CAUTION:

Be careful not to lose the steel ball.

SMT667DA

27. Remove retaining pin and plug from striking lever.
28. Remove striking rod, then striking lever from housing.

SMT668D

29. Using a flat-head screwdriver or other suitable tool, remove

dust seal, input shaft oil seal, and striking rod oil seal from
housing .

CAUTION:

When removing dust and oil seals, be careful not to damage
mounting surfaces of dust seal and oil seal.

DISASSEMBLY

Clutch Housing (Cont’d)

MT-24
