Infiniti G20 (P11). Manual - part 487

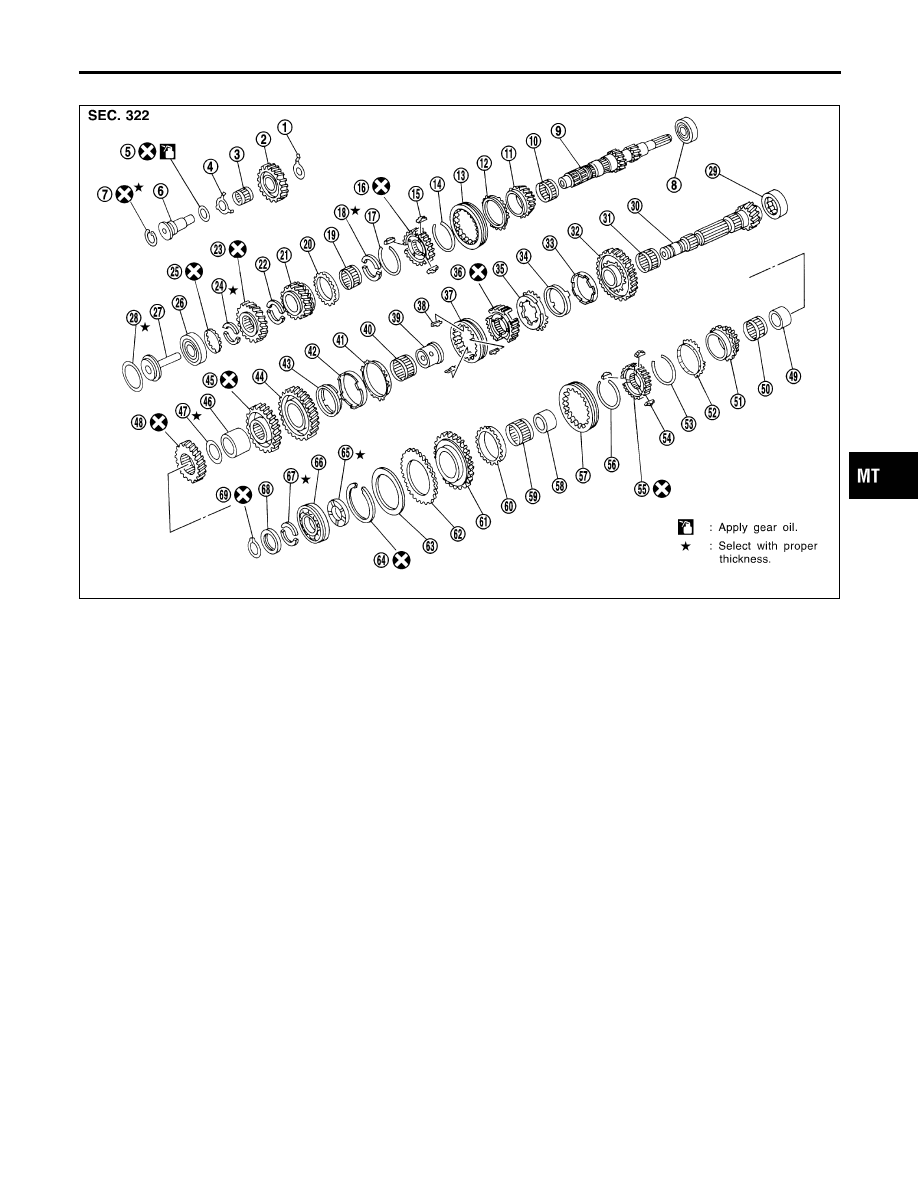

Gear Components

=NCMT0008S03

SMT641DA

1.

Reverse idler gear front thrust
washer

2.

Reverse idler gear

3.

Reverse idler gear bearing

4.

Reverse idle gear rear thrust
washer

5.

O-ring

6.

Reverse idler gear shaft

7.

Snap ring

8.

Input shaft front bearing

9.

Input shaft

10. 3rd gear needle bearing
11. 3rd input gear
12. 3rd gear baulk ring
13. Coupling sleeve
14. Spread spring
15. Shifting insert
16. 3rd & 4th synchronizer hub
17. Spread spring
18. 4th gear C-ring
19. 4th gear needle bearing
20. 4th gear baulk ring
21. 4th input gear
22. 5th gear front C-ring
23. 5th input gear

24. 5th gear rear C-ring
25. C-ring holder
26. Input shaft rear bearing
27. Oil channel
28. Input shaft rear bearing adjusting

shim

29. Mainshaft front bearing
30. Mainshaft
31. 1st gear needle bearing
32. 1st main gear
33. 1st inner baulk ring
34. 1st synchronizer cone
35. 1st outer baulk ring
36. 1st & 2nd synchronizer hub
37. Coupling sleeve
38. Insert spring
39. 2nd gear bush
40. 2nd gear needle bearing
41. 2nd gear outer baulk ring
42. 2nd gear synchronizer cone
43. 2nd inner baulk ring
44. 2nd main gear
45. 3rd main gear
46. Spacer

47. Mainshaft adjusting shim
48. 4th main gear
49. 5th gear bush
50. 5th gear needle bearing
51. 5th main gear
52. 5th gear baulk ring
53. Spread spring
54. Shifting insert
55. 5th & reverse synchronizer hub
56. Spread spring
57. Coupling sleeve
58. Reverse gear bush
59. Reverse gear needle bearing
60. Reverse gear baulk ring
61. Reverse main gear
62. Sub-gear
63. Sub-gear washer
64. Snap ring
65. Mainshaft thrust washer
66. Mainshaft rear bearing
67. Mainshaft C-ring
68. C-ring holder
69. Snap ring

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Gear Components

MT-17

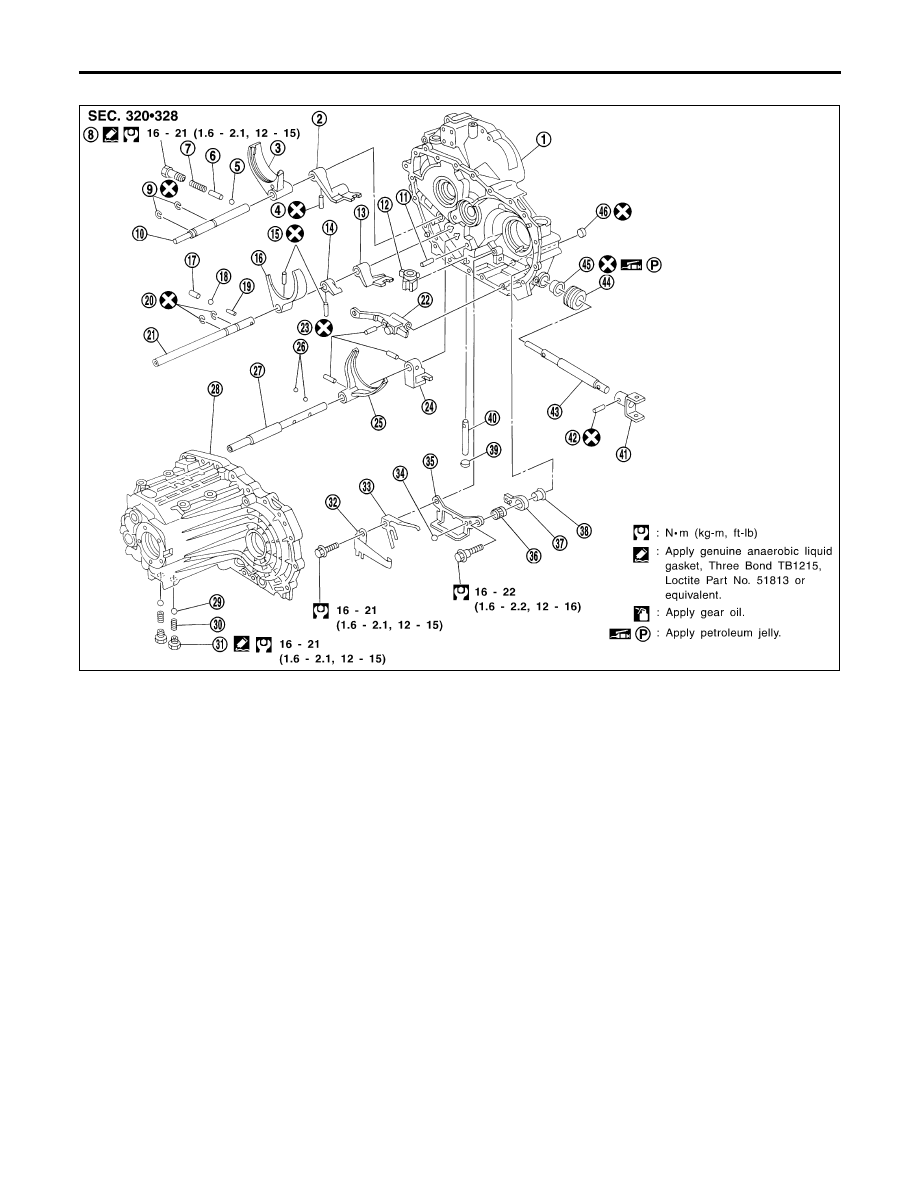

Shift Control Components

=NCMT0008S04

SMT642DA

1.

Clutch housing

2.

3rd & 4th bracket

3.

3rd & 4th shift fork

4.

Retaining pin

5.

Check ball

6.

Check pin

7.

Check spring

8.

Check plug

9.

Stopper ring

10. 3rd & 4th fork rod
11. Selector shaft pin
12. Selector
13. 5th & reverse bracket
14. Reverse switch bracket
15. Retaining pin
16. 5th & reverse shift fork

17. Interlock plunger
18. Check ball
19. Interlock pin
20. Stopper ring
21. 5th & reverse fork rod
22. Striking lever
23. Retaining pin
24. 1st & 2nd bracket
25. 1st & 2nd shift fork
26. Check ball
27. 1st & 2nd fork rod
28. Transaxle case
29. Check ball
30. Check spring
31. Check plug

32. Select check leaf spring
33. Return spring
34. Steel ball
35. Reverse gate
36. Return bearing
37. Selector arm
38. Bush
39. Welch plug
40. Selector shaft
41. Striking yoke
42. Retaining pin
43. Striking rod
44. Dust boot
45. Striking rod oil seal
46. Welch plug

OVERHAUL

Shift Control Components

MT-18

Final Drive Components

=NCMT0008S05

SMT905D

1.

Differential side bearing adjusting
shim

2.

Differential side bearing outer race

3.

Differential side bearing

4.

Final gear

5.

Differential case

6.

Speedometer drive gear

7.

Speedometer stopper

8.

Differential side bearing

9.

Differential side bearing outer race

10. Pinion mate thrust washer
11. Pinion mate gear

12. Side gear thrust washer
13. Side gear
14. Pinion mate shaft
15. Lock pin
16. Viscous coupling

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Final Drive Components

MT-19

NCMT0009

SMT648D

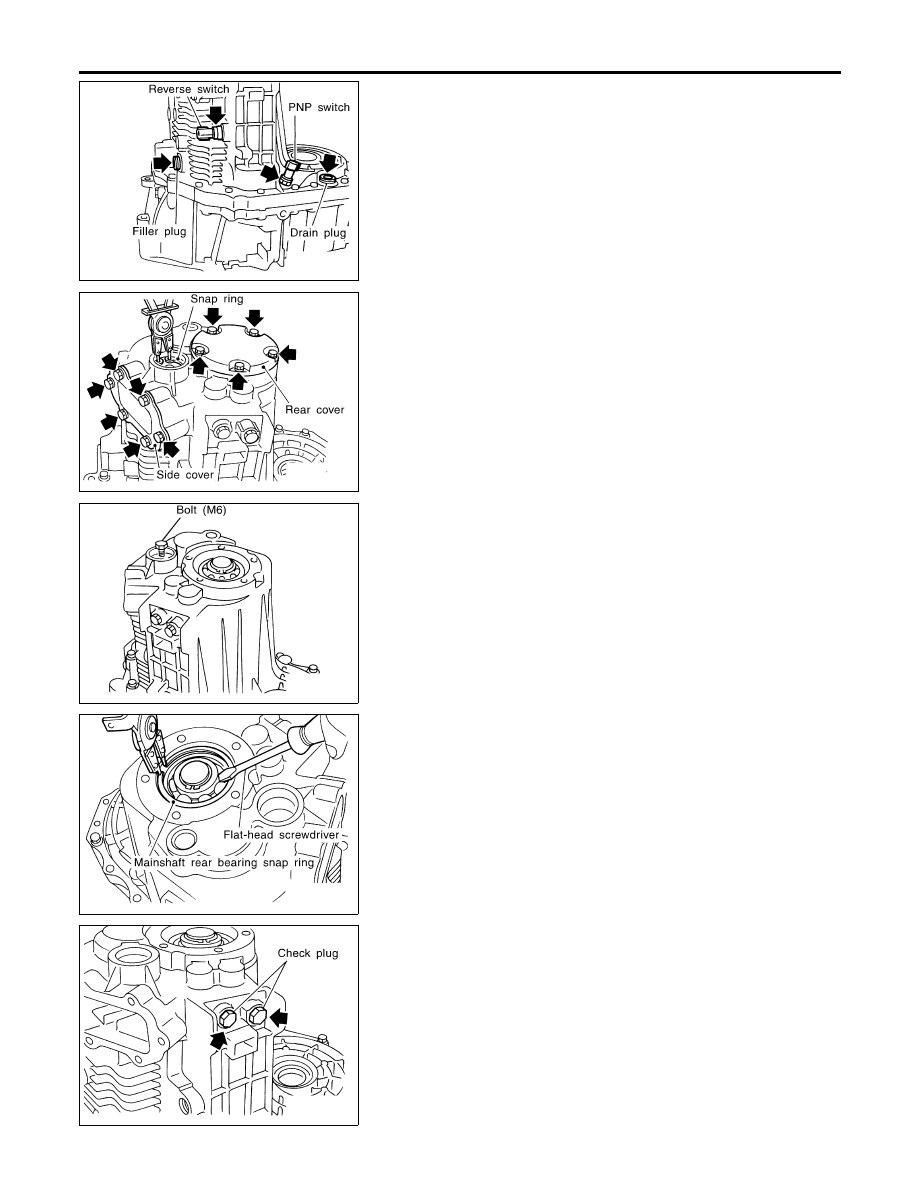

Transaxle Case

NCMT0009S01

1.

Remove reverse switch, PNP switch, drain plug, and filler plug
from transaxle case.

SMT644D

2.

Remove snap rings from reverse idler shaft.

3.

Remove side cover and rear cover from case.

4.

Remove O-ring and mainshaft bearing adjusting shim.

SMT645D

5.

Remove reverse idler gear shaft.

a.

Attach bolt (M6) to thread of reverse idler gear shaft end.

b.

Pull out the attached bolt, and remove reverse idler gear shaft
from case.

6.

Remove reverse idler gear, thrust washer (front, rear), and
bearing from case.

SMT646D

7.

Remove snap ring of mainshaft bearing from case.

SMT647D

8.

Remove check plugs, springs, and check balls from case.

DISASSEMBLY

Transaxle Case

MT-20
