Infiniti G20 (P11). Manual - part 486

SMT131D

7.

Remove shift control rod and support rod from transaxle.

8.

Drain gear oil from transaxle.

9.

Remove exhaust front tube.

SMT656B

10. Draw out drive shafts from transaxle. Refer to AX-11,

“Removal”.

SMT133D

11. Support engine by placing a jack under oil pan.

CAUTION:

Do not place jack under oil pan drain plug.
12. Remove LH side and rear side mounting bolts.

SMT658B

13. Raise jack for access to lower housing bolts. Remove bolts.

Lower jack.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

Removal (Cont’d)

MT-13

SMT659B

14. Remove bolts securing transaxle.
15. Lower transaxle while supporting it with a jack.

SMT134D

Installation

NCMT0007S02

I

Tighten bolts securing transaxle and install any part removed.

I

Tighten starter motor bolts.

: 41 - 52 N·m (4.2 - 5.3 kg-m, 30 - 38 ft-lb)

Bolt No.

1

2

3

4

Q’ty

5

1

L in mm (in)

55 (2.17)

35 (1.38)

45 (1.77)

65 (2.56)

Tightening torque
N·m (kg-m, ft-lb)

70 - 79

(7.1 - 8.1,

51 - 59)

30 - 40

(3.1 - 4.1, 22 - 30)

70 - 79

(7.1 - 8.1,

51 - 59)

REMOVAL AND INSTALLATION

Removal (Cont’d)

MT-14

NCMT0008

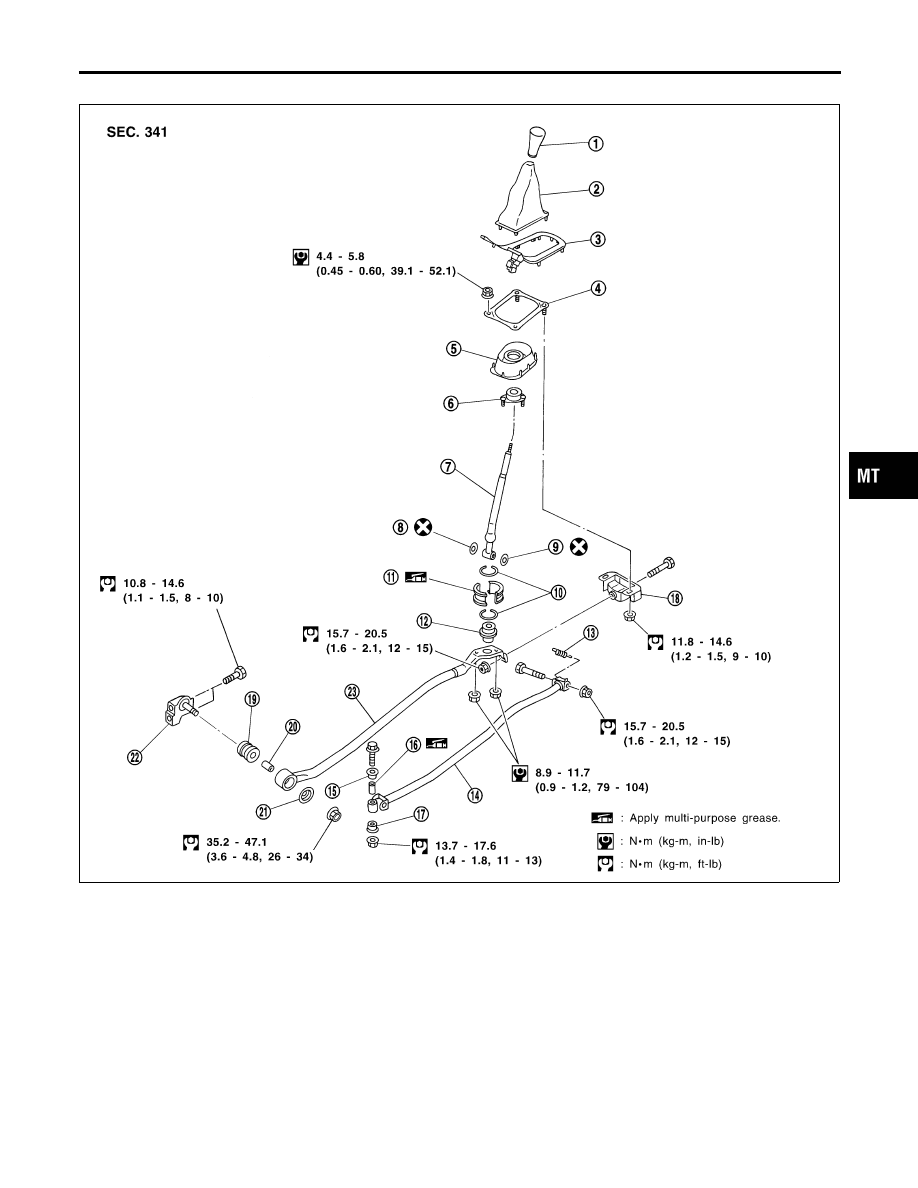

Transaxle Gear Control

NCMT0008S01

SMT904D

1.

Control lever knob

2.

Boot

3.

Finisher

4.

Control lever bracket

5.

Dust cover

6.

Socket

7.

Control lever

8.

O-ring

9.

O-ring

10. Ring spring
11. Bearing seat
12. Seat
13. Return spring
14. Control rod
15. Bush
16. Collar

17. Bush
18. Bracket
19. Bush
20. Collar
21. Washer
22. Support rod bracket
23. Support rod

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OVERHAUL

Transaxle Gear Control

MT-15

Case Components

=NCMT0008S02

SMT909D

1.

Clutch housing

2.

Dust seal

3.

Oil pocket

4.

Check plug

5.

Input shaft oil seal

6.

Oil channel

7.

Mainshaft front bearing

8.

Bearing retainer

9.

Magnet

10. Reverse idler gear front thrust

washer

11. Reverse idler gear
12. Reverse idler gear bearing
13. Reverse idler gear rear thrust

washer

14. O-ring
15. Reverse idler gear shaft
16. Snap ring
17. Reverse switch
18. Filler plug
19. Side cover gasket
20. Side cover
21. Welch plug
22. Mainshaft bearing snap ring
23. Mainshaft rear bearing adjusting

shim

24. O-ring
25. Rear cover

26. Differential oil seal
27. Drain plug
28. PNP switch
29. Transmission case
30. Oil gutter
31. Welch plug
32. Magnet
33. Boot
34. Striking rod oil seal
35. Welch plug
36. Differential oil seal
37. O-ring
38. Speedometer pinion

OVERHAUL

Case Components

MT-16
