Infiniti G20 (P11). Manual - part 458

RHA849E

COMPONENT DESCRIPTION

NCHA0141

Air Mix Door Motor

NCHA0141S01

The air mix door motor is attached to the bottom of the heater unit.
It rotates so that the air mix door is opened to a position set by the
PTC. Motor rotation is then conveyed through a shaft and air mix
door position is then fed back to the push control unit by PBR
built-in air mix door motor.

RHA643F

4

5

Air mix door operation

Direction of lever movement

(+)

(−)

COLD

,

HOT

Clockwise

(Toward passenger compart-

ment)

—

—

STOP

STOP

(−)

(+)

HOT

,

COLD

Counterclockwise

(Toward engine compartment)

RHA139H

CONTROL SYSTEM INPUT COMPONENTS

NCHA0144

Potentio Temperature Control (PTC)

NCHA0144S01

The PTC is built into the control unit. It has a variable resistance
which changes according to the set temperature. This resistance
is connected to the temperature control lever.
PTC

NCHA0144S0101

After disconnecting PTC harness connector, measure resistance
between terminals 1 and 2 at PTC harness side.

SHA938E

RHA644F

PBR

NCHA0144S02

Measure resistance between terminals 1 and 2 at vehicle harness
side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Air Mix Door (Cont’d)

HA-163

RHA140H

SHA923DA

Ignition Switch: ON

NCHA0144S0201

I

Ensure tester pointer deflects smoothly when PTC is moved
from full cool to full hot and vice versa.

TROUBLE DIAGNOSES

MANUAL

Air Mix Door (Cont’d)

HA-164

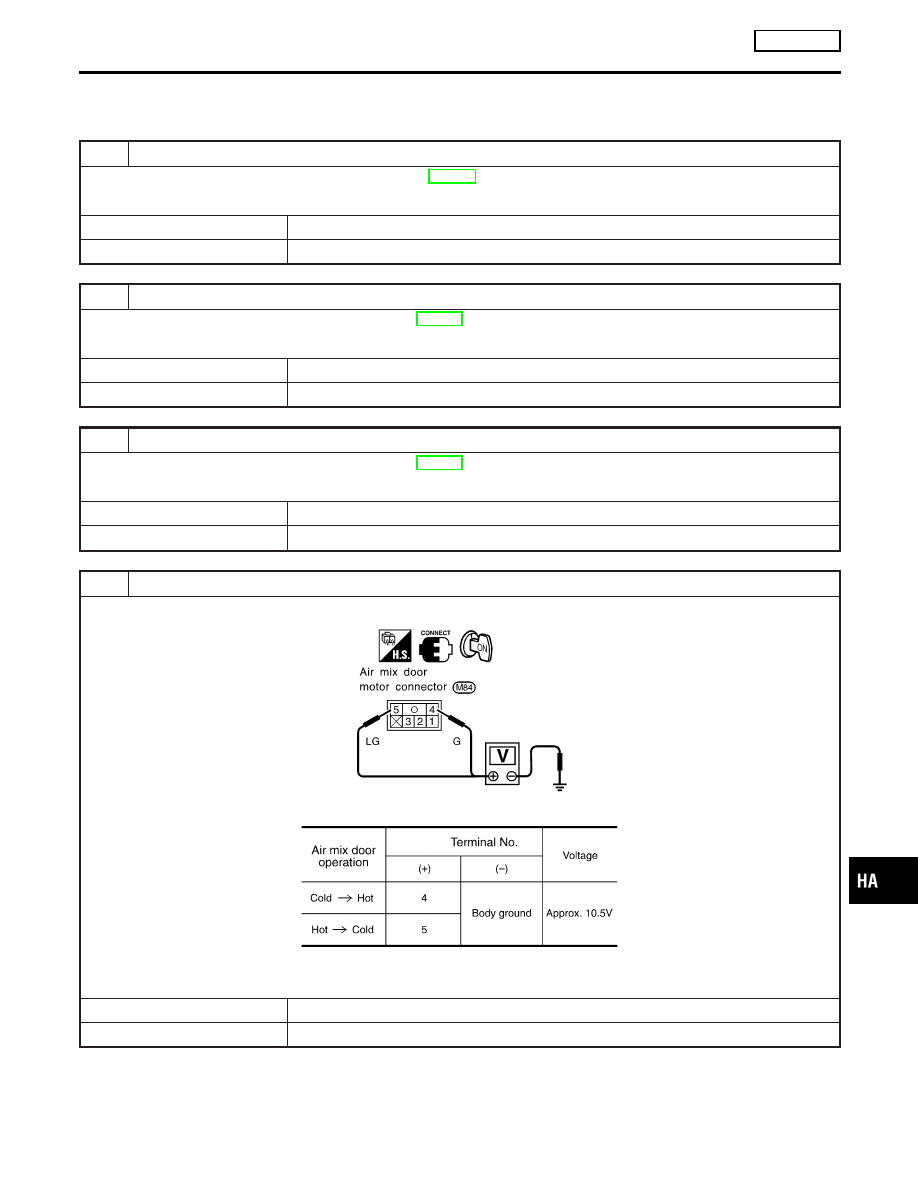

AIR MIX DOOR MOTOR CIRCUIT

=NCHA0142

SYMPTOM:

I

Air mix door motor does not operate normally.

1

CHECK POWER SUPPLY FOR PUSH CONTROL UNIT

Refer to Main Power Supply and Ground Circuit Check (HA-151).

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace.

2

CHECK PTC

Refer to CONTROL SYSTEM INPUT COMPONENTS HA-163.

OK or NG

OK

©

GO TO 3.

NG

©

Replace PTC.

3

CHECK PBR

Refer to CONTROL SYSTEM INPUT COMPONENTS HA-163.

OK or NG

OK

©

GO TO 4.

NG

©

Replace PBR.

4

CHECK FOR OUTPUT OF PUSH CONTROL UNIT

Do approx. 10.5 volts exist between air mix door motor harness terminal Nos. 4, 5 and body ground?

RHA612FD

MTBL0379

Yes or No

Yes

©

GO TO 5.

No

©

Replace auto amp.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Air Mix Door (Cont’d)

HA-165

5

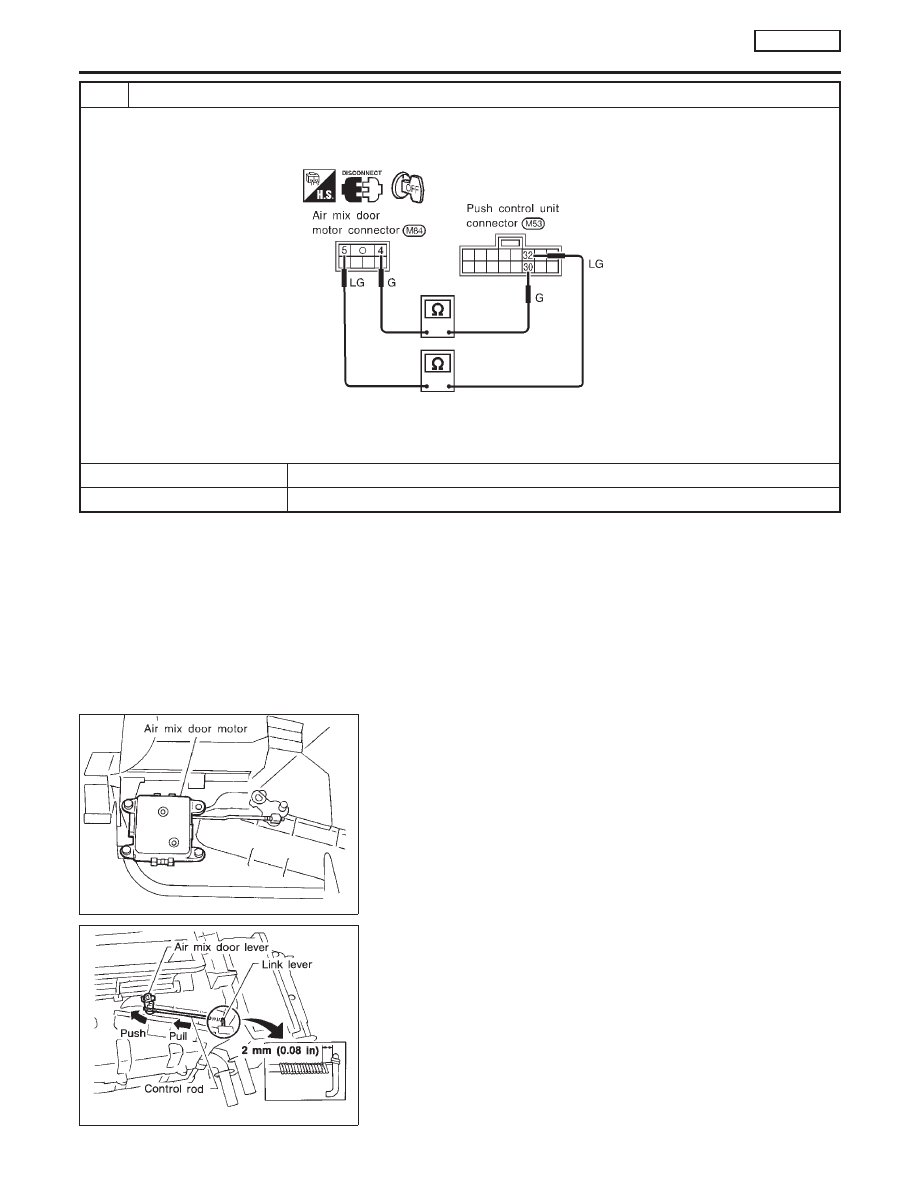

CHECK CIRCUIT CONTINUITY BETWEEN AIR MIX DOOR MOTOR AND PUSH CONTROL UNIT

Check circuit continuity between air mix door motor harness terminal Nos. 5 (4) and push control unit harness terminal
Nos. 32 (30).

Continuity should exist.

RHA137H

If OK, check harness for short.

OK or NG

OK

©

Replace air mix door motor.

NG

©

Repair harness or connector.

RHA138H

CONTROL LINKAGE ADJUSTMENT

NCHA0143

Air Mix Door

NCHA0143S01

1.

Install air mix door motor on heater unit and connect it to the
air mix door motor harness.

2.

Set PTC at full cool and air mix door motor at “full cold”.

3.

Move air mix door lever by hand and hold it at the full-cold
position.

4.

Attach air mix door lever to rod holder.

5.

Check that air mix door operates properly when PTC is moved
from full cool to full hot.

SHA522E

Water Cock Control Rod

NCHA0143S02

I

Remove the air mix door motor before adjusting water
cock control rod.

1.

Push air mix door lever in direction of arrow.

2.

Pull control rod of water cock in direction of arrow so as to
make clearance of about 2 mm (0.08 in) between ends of rod
and link lever and connect the rod to door lever.

After connecting control rod, check it operates properly.

TROUBLE DIAGNOSES

MANUAL

Air Mix Door (Cont’d)

HA-166
