Infiniti G20 (P11). Manual - part 457





2

CHECK CIRCUIT CONTINUITY BETWEEN MODE DOOR MOTOR AND PUSH CONTROL UNIT

Check circuit continuity between mode door motor harness terminal Nos. 8, (9) and push control unit terminal Nos. 7, (8).

RHA106HA

OK or NG

OK

©

Replace push control unit.

NG

©

Repair harness or connector.

3

CHECK MODE DOOR MOTOR CIRCUIT

Check circuit continuity between mode door motor harness terminal No. 8 and No. 9.

RHA908H

OK or NG

OK

©

GO TO 4.

NG

©

Replace mode door motor.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Mode Door Motor (Cont’d)

HA-159

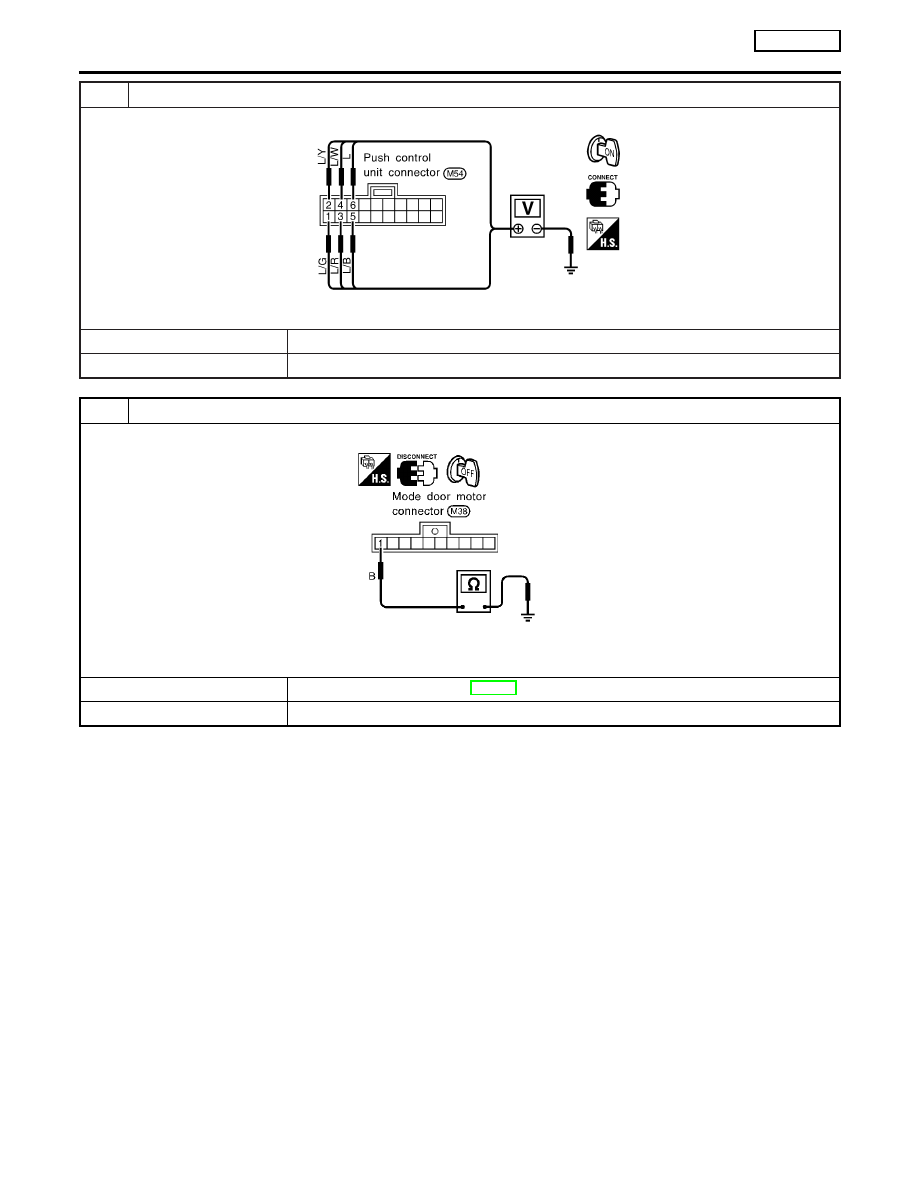

4

CHECK FOR OUTPUT OF PUSH CONTROL UNIT

Do approx. 5 volts exist between push control unit harness terminal Nos. 1, 2, 3, 4, 5, 6 and body ground?

SHA444F

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 6.

5

CHECK GROUND CIRCUIT FOR MODE DOOR MOTOR

Check circuit continuity between mode door motor harness terminal No. 1 and body ground.

RHA109H

OK or NG

OK

©

CHECK SIDE LINK (Refer to HA-161.)

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

MANUAL

Mode Door Motor (Cont’d)

HA-160

6

CHECK CIRCUIT CONTINUITY BETWEEN PUSH CONTROL UNIT AND MODE DOOR MOTOR

Disconnect push control unit harness connector.
Check circuit continuity between each terminal control unit and mode door motor.

RHA110H

MTBL0387

OK or NG

OK

©

Replace push control unit.

NG

©

Repair harness or connector.

RHA116H

CONTROL LINKAGE ADJUSTMENT

NCHA0139

Mode Door

NCHA0139S01

1.

Move side link by hand and hold mode door in DEF mode.

2.

Connect door motor to main harness.

3.

Turn ignition switch ON.

4.

Select DEF

mode.

5.

Install mode door motor on heater unit.

6.

Attach mode door motor rod to side link rod holder.

After installing the mode door motor, check for proper
operation.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Mode Door Motor (Cont’d)

HA-161

Air Mix Door

TROUBLE DIAGNOSIS PROCEDURE FOR AIR MIX DOOR MOTOR

=NCHA0140

SYMPTOM:

I

Air mix door motor does not operate normally.

INSPECTION FLOW

SHA184F

*1: HA-163

*2: HA-165

*3: HA-148

TROUBLE DIAGNOSES

MANUAL

Air Mix Door

HA-162
