Blower Motor

TROUBLE DIAGNOSIS PROCEDURE FOR BLOWER MOTOR

=NCHA0145

SYMPTOM:

I

Blower motor does not rotate at all.

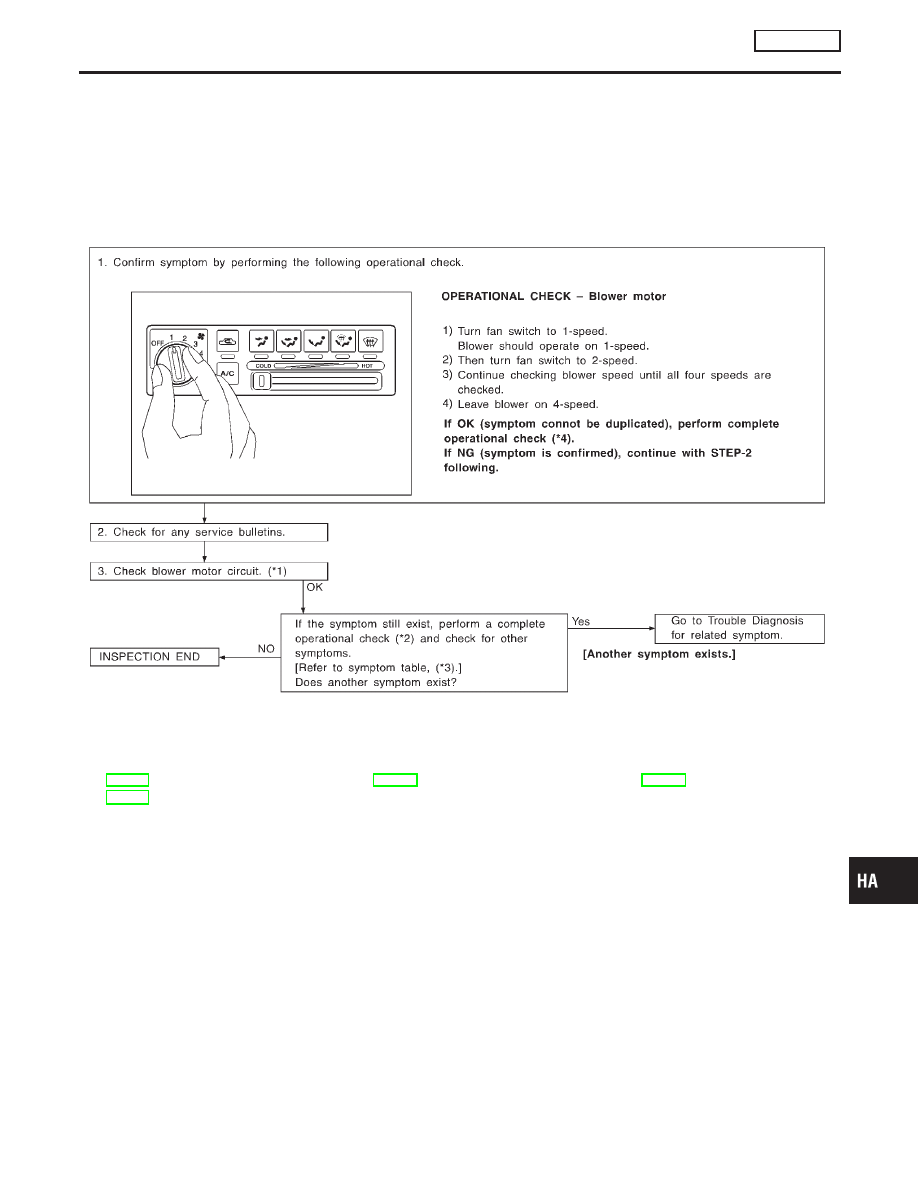

INSPECTION FLOW

SHA185F

*1: HA-168
*2: HA-148

*3: HA-147

*4: HA-148

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Blower Motor

HA-167

BLOWER MOTOR CIRCUIT

=NCHA0147

SYMPTOM:

I

Blower motor does not rotate.

Symptom

table No.

INCIDENT

1

Fan fails to rotate.

2

Fan does not rotate at 1-speed.

3

Fan does not rotate at 2-speed.

4

Fan does not rotate at 3-speed.

5

Fan does not rotate at 4-speed.

1

DIAGNOSTIC PROCEDURE

Check if blower motor rotates properly at each fan speed.
Conduct checks as per symptom table at above.

1

©

GO TO 2.

2, 3, 4

©

GO TO 8.

5

©

GO TO 10.

2

CHECK POWER SUPPLY FOR BLOWER MOTOR

1. Disconnect blower motor harness connector.
2. Do approx. 12 volts exist between blower motor harness terminal No. 1 and body ground?

RHA343FB

Yes or No

Yes

©

GO TO 3.

No

©

Check 15A (Nos. 1 and 2) fuses at fuse block. Refer to EL-14, “Wiring Diagram —
POWER —”.

TROUBLE DIAGNOSES

MANUAL

Blower Motor (Cont’d)

HA-168

3

CHECK CIRCUIT CONTINUITY FOR BLOWER MOTOR

1. Turn fan control knob to any position except OFF.
2. Check circuit continuity between blower motor harness terminal No. 2 and body ground.

Continuity should exist.

RHA344FB

OK or NG

OK

©

GO TO 4.

NG

©

Reconnect blower motor harness connector. GO TO 5.

4

CHECK BLOWER MOTOR

(Refer to Electrical Components Inspection.)
(HA-173)

OK or NG

OK

©

INSPECTION END

NG

©

Replace blower motor.

5

CHECK BLOWER MOTOR CIRCUIT BETWEEN BLOWER MOTOR AND RESISTOR

Do approx. 12 volts exist between resistor harness terminal No. 1 and body ground?

RHA575FA

Yes or No

Yes

©

Disconnect fan switch harness connector. GO TO 7.

No

©

Disconnect blower motor and resistor harness connectors. GO TO 6.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

MANUAL

Blower Motor (Cont’d)

HA-169

6

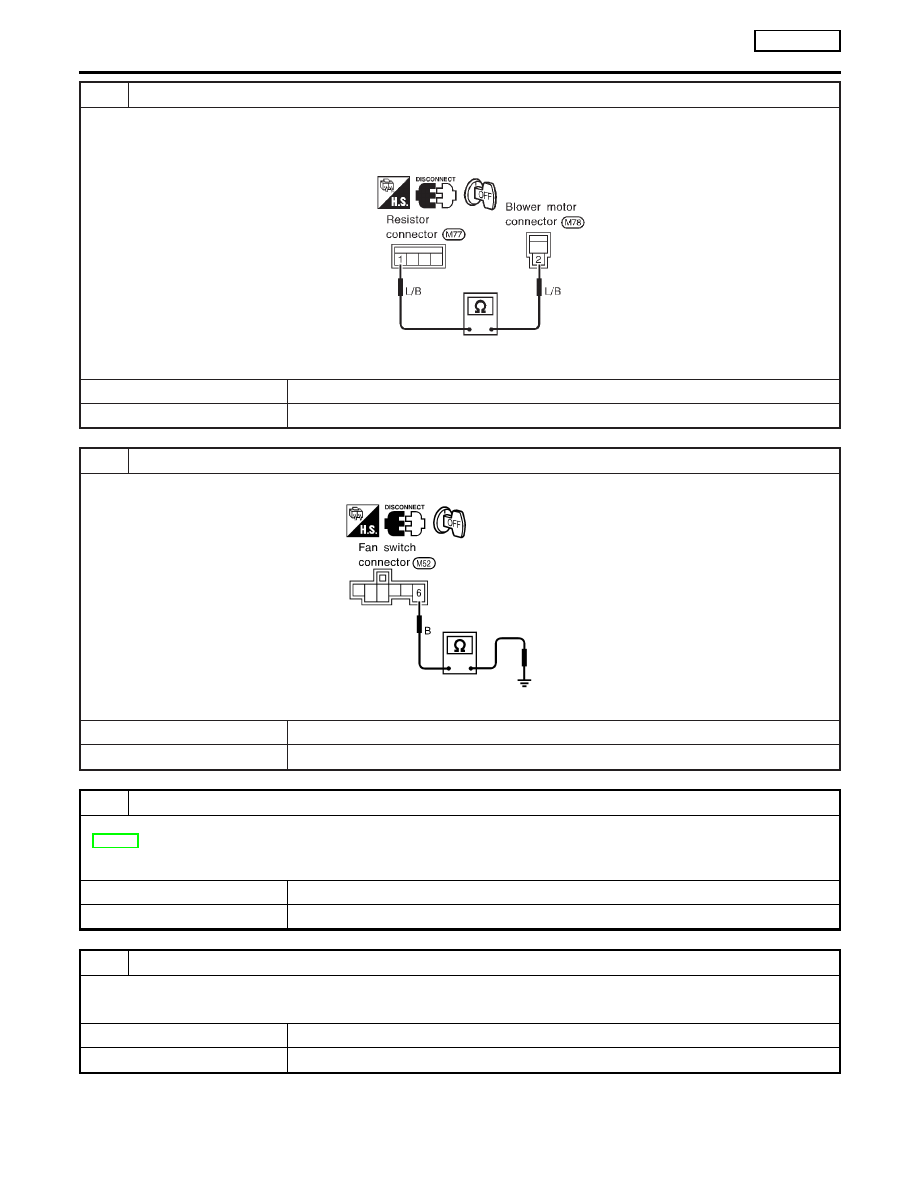

CHECK CIRCUIT CONTINUITY BETWEEN BLOWER MOTOR AND RESISTOR
