DTC P0120 THROTTLE POSITION SENSOR

Wiring Diagram

EC-183

Diagnostic Procedure

NCEC0085

1

INSPECTION START

Which malfunction A, B or C is duplicated?

MTBL0066

Type A, B or C

Type A or B

©

GO TO 4.

Type C

©

GO TO 2.

2

ADJUST THROTTLE POSITION SENSOR

Perform “Basic Inspection”, EC-107.

OK or NG

OK

©

GO TO 3.

3

CHECK INTAKE SYSTEM

Check the followings for connection.

I

Air duct

I

Vacuum hoses

I

Intake air passage between air duct to intake manifold collector

OK or NG

OK

©

GO TO 4.

NG

©

Reconnect the parts.

4

RETIGHTEN GROUND SCREWS

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.

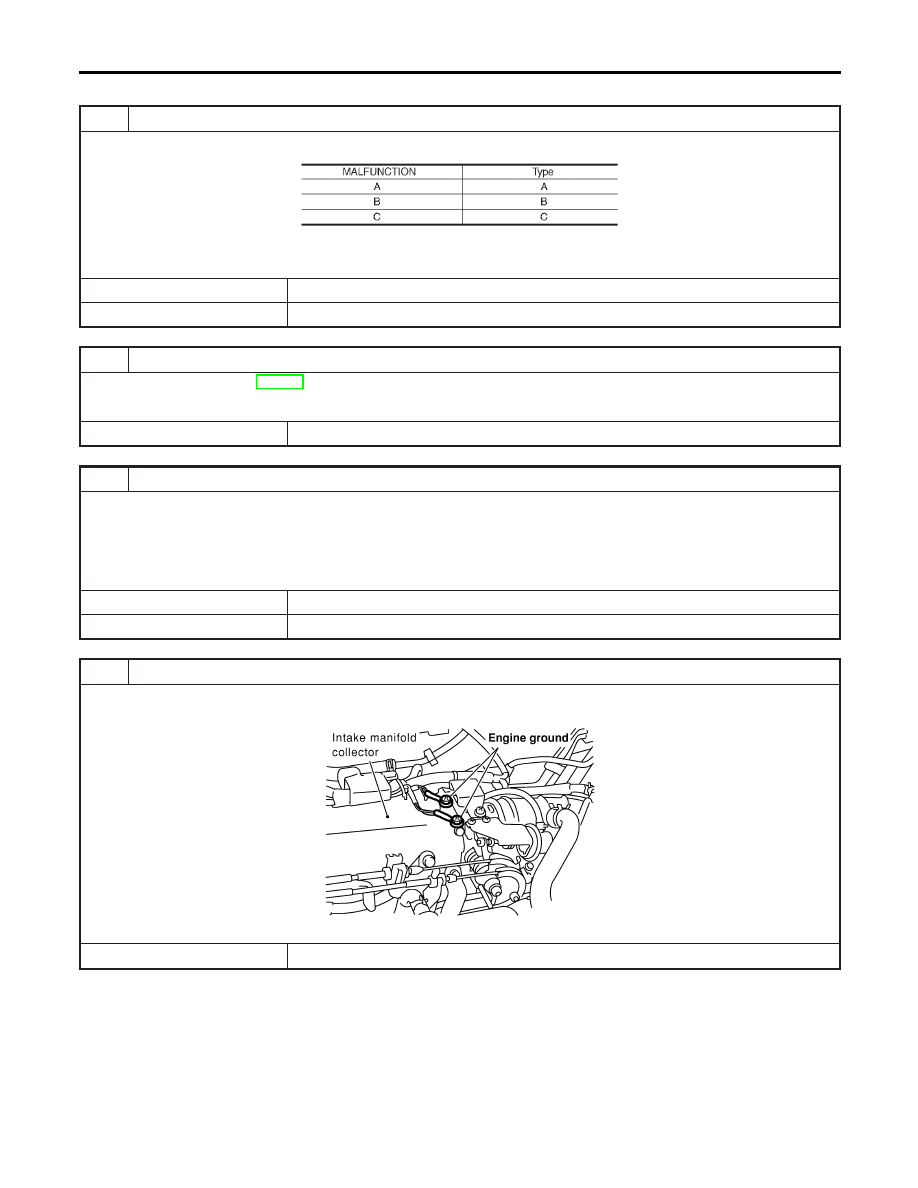

SEF839X

©

GO TO 5.

DTC P0120 THROTTLE POSITION SENSOR

Diagnostic Procedure

EC-184

5

CHECK POWER SUPPLY

1. Disconnect throttle position sensor harness connector.

SEF837X

2. Turn ignition switch “ON”.
3. Check voltage between throttle position sensor terminal 3 and ground with CONSULT-II or tester.

SEF306X

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness or connectors.

6

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between throttle position sensor terminal 1 and engine ground.

SEF210W

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.
