Infiniti EX35. Manual - part 362





BRM-50

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

Front Pillar

INFOID:0000000003757473

Work after hoodledge reinforcement and roof have been removed.

Unit: mm (in)

: Vehicle front

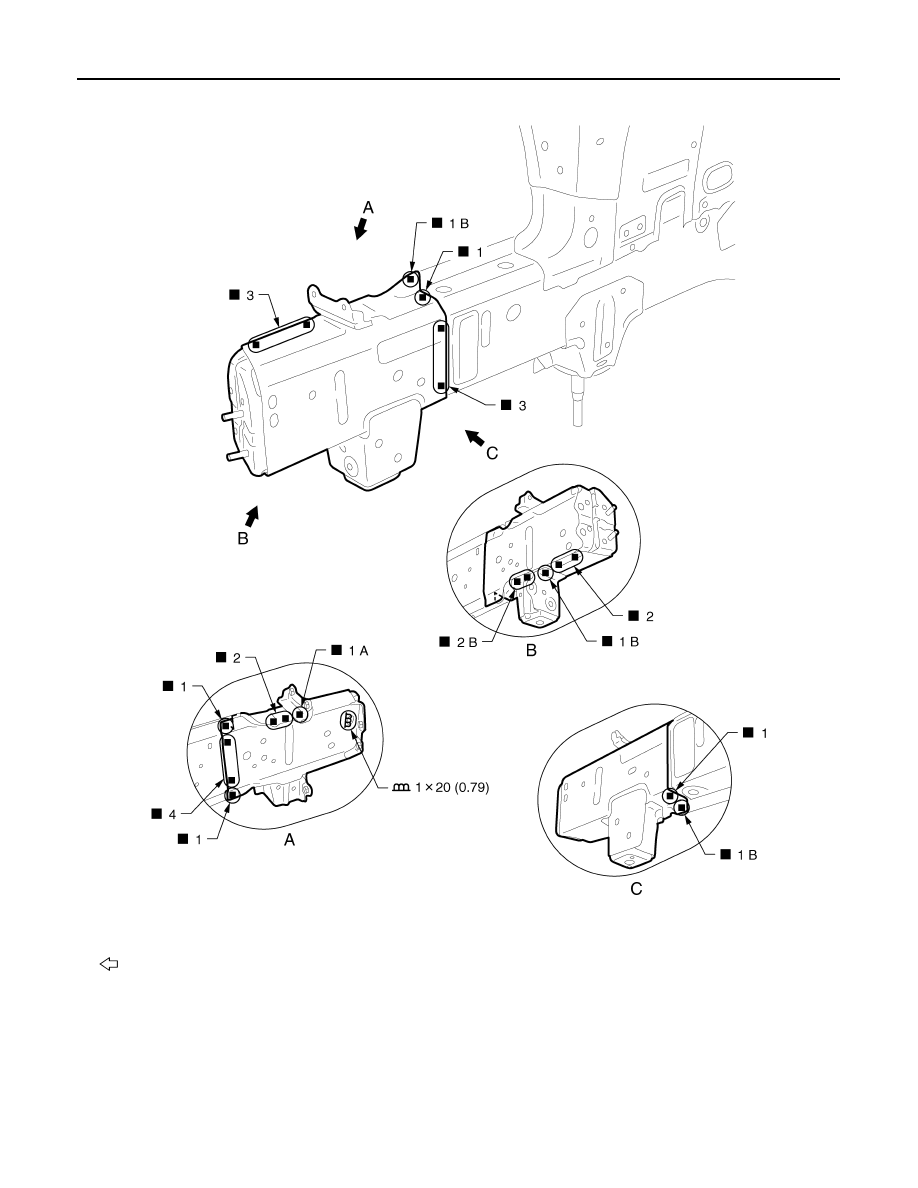

Replacement parts

l

Front side member front extension
(RH)

l

Front side member front closing
plate (RH)

JSKIA0601GB

REPLACEMENT OPERATIONS

BRM-51

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

1.

Urethane foam

2.

Body sealing

Unit: mm (in)

: Vehicle front

: Drill

φ

8 mm (0.31 in) hole for the plug welding hole (ultra high strength steel plate).

: Perform the plug welding instead of the laser welding.

Replacement parts

l

Outer front side body (LH)

l

Front pillar brace (LH)

l

Outer side roof rail reinforcement
(LH)

l

Upper rear hoodledge (LH)

l

Upper inner front pillar assembly
(LH)

JSKIA0602GB

BRM-52

< REMOVAL AND INSTALLATION >

REPLACEMENT OPERATIONS

View B: Before installing outer front side body and front pillar brace
View F: Before installing outer front side body

1.

Urethane foam

Unit: mm (in)

: Vehicle front

JSKIA0603GB

REPLACEMENT OPERATIONS

BRM-53

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

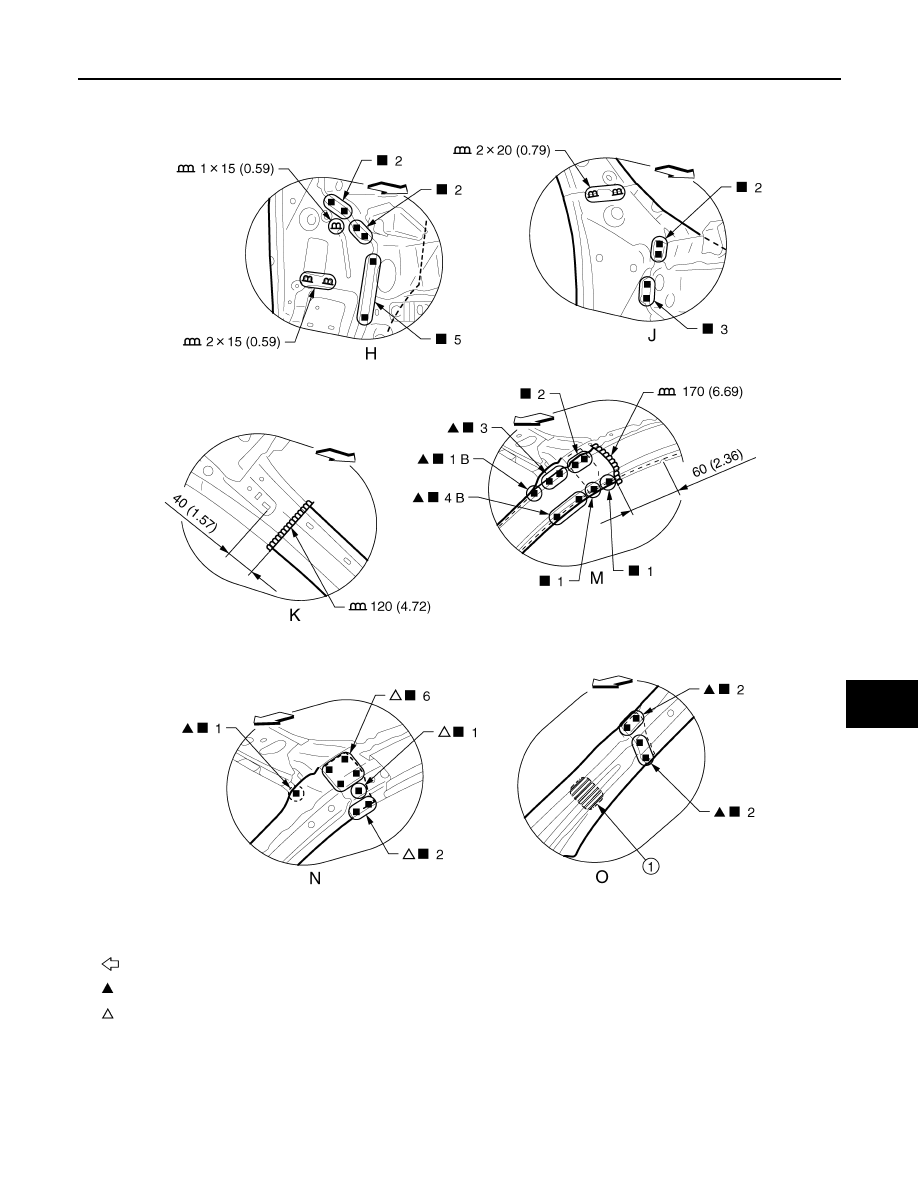

View N, O: Before installing outer front side body

Front Pillar (Partial Replacement)

INFOID:0000000003757482

Work after hoodledge reinforcement has been removed.

Unit: mm (in)

: Vehicle front

: Drill

φ

8 mm (0.31 in) hole for the plug welding hole (ultra high strength steel plate).

: Drill

φ

11 mm (0.43 in) hole for the plug welding hole (ultra high strength steel plate).

JSKIA0604GB
