23-138

SRS

DTC Troubleshooting (cont’d)

A

B

C

A

SRS UNIT CONNECTOR A (18P)

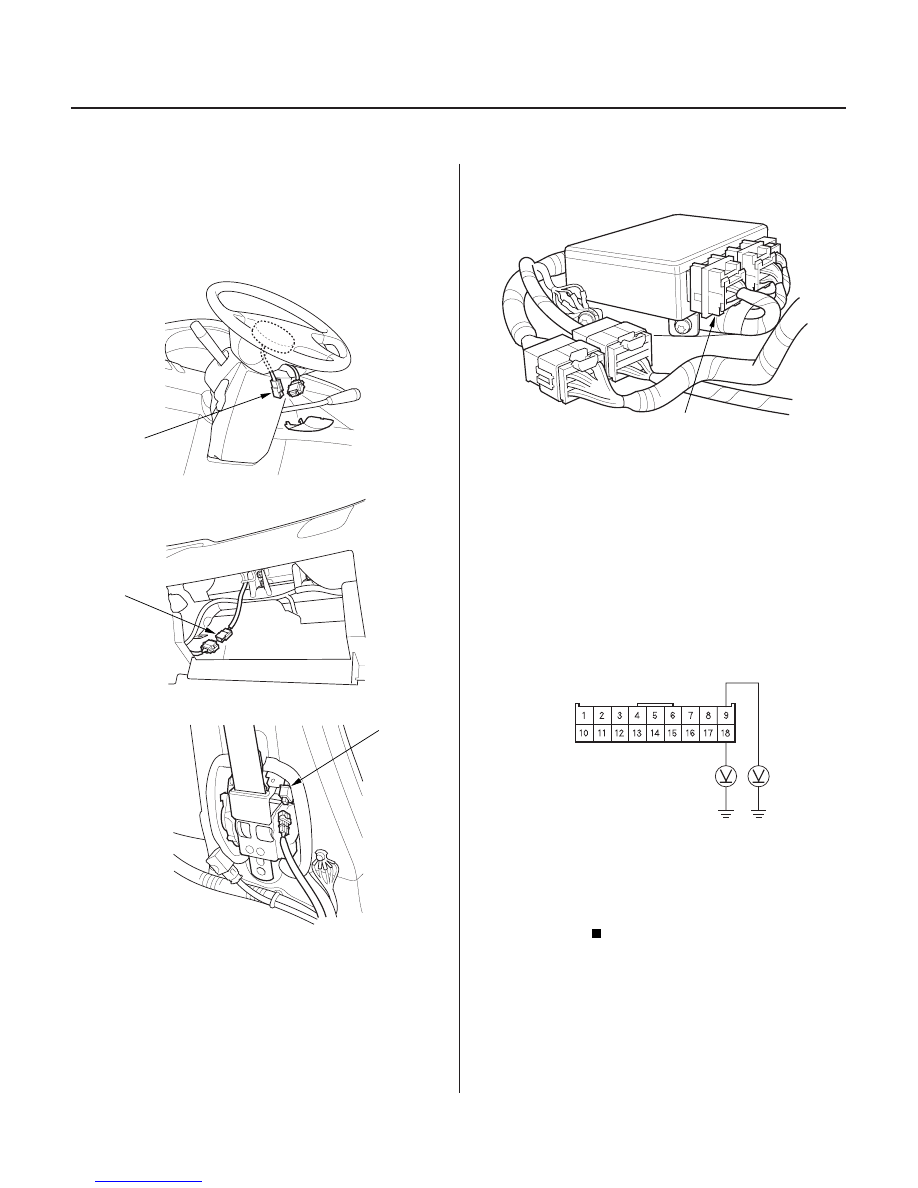

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

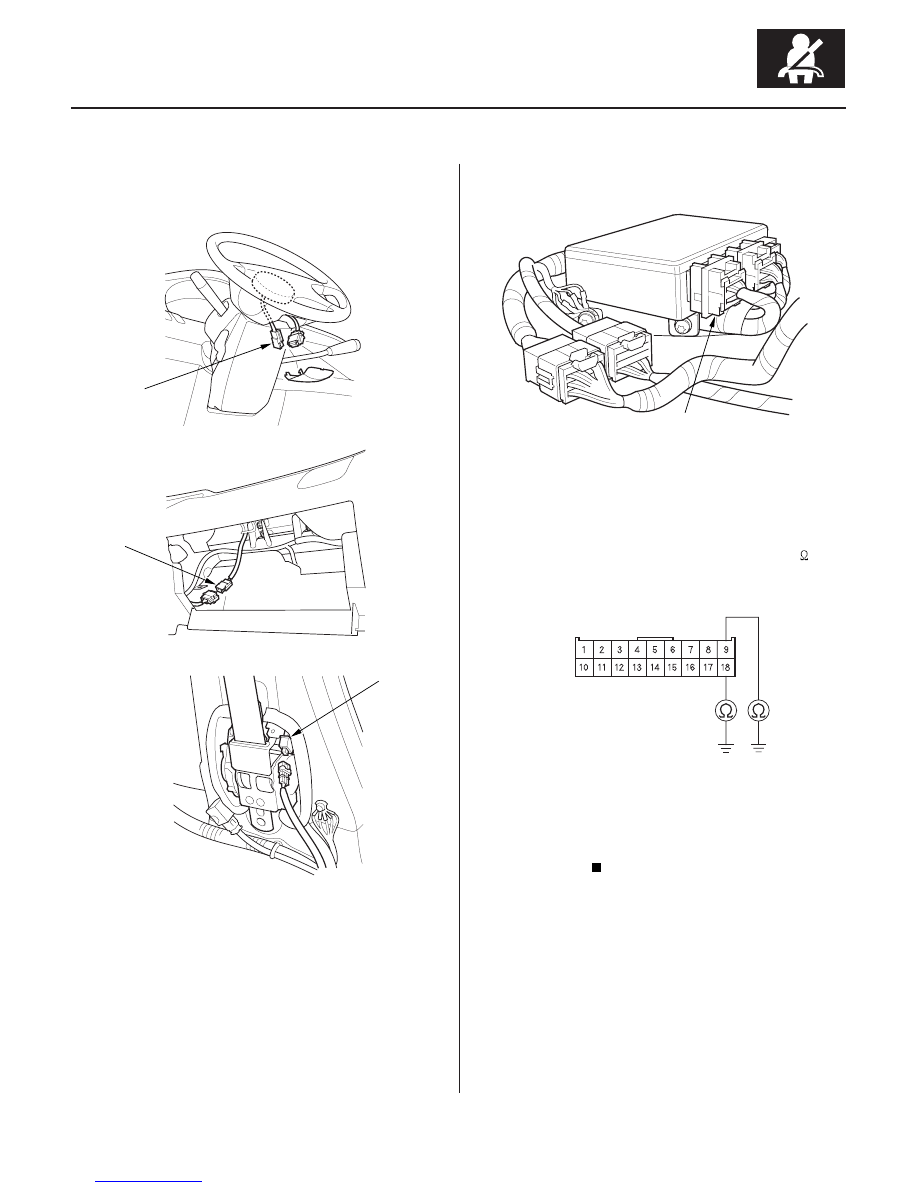

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect SRS unit connector A (18P) from the

SRS unit.

18. Disconnect the special tool from the SRS main

harness 2P connector.

19. Reconnect the battery negative cable.

20. Turn the ignition switch ON (II).

21. Check for voltage between the No. 9 terminal of

SRS unit connector A (18P) and body ground, and
between the No. 18 terminal and body ground.
There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit (see

page 23-382).

Go to step 22.

Wire side of female terminals

Is the voltage as specif ied?

03/07/29 10:34:51 61S0X050_230_0138

−

−

＊０２

０７

YES

NO

23-139

C851

A

SRS MAIN HARNESS 28P CONNECTOR

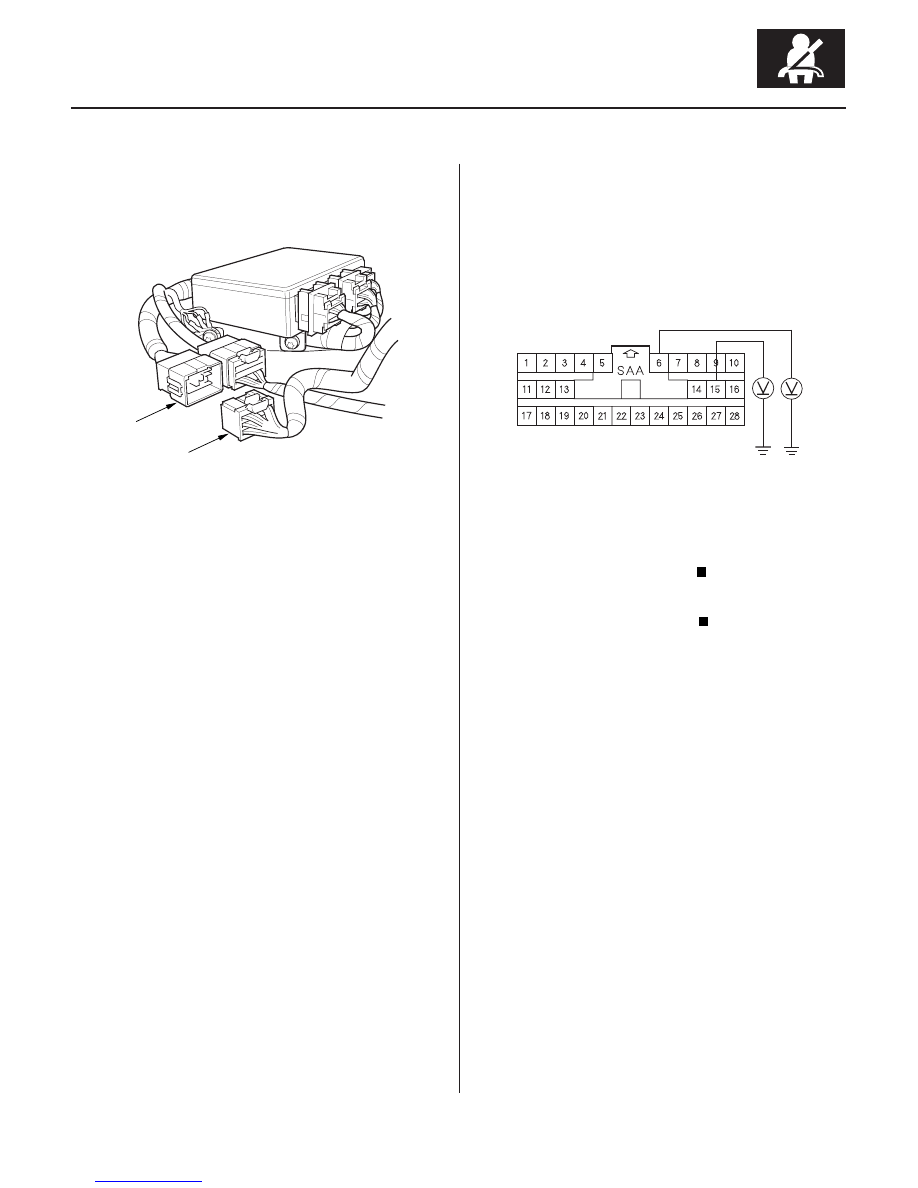

22. Turn the ignition switch OFF.

23. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

24. Turn the ignition switch ON (II).

25. Check for voltage between the No. 6 terminal of the

SRS main harness 28P connector and body ground,
and between the No. 15 terminal and body ground.
There should be 0.5 V or less.

Short to power in the SRS floor harness;

replace the SRS floor harness.

Short to power in the SRS main harness;

replace the SRS main harness.

Wire side of female terminals

Is the voltage as specif ied?

03/07/29 10:34:51 61S0X050_230_0139

−

−

−

−

−

−

０１

＊０１

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０４５ＦＡＡＴ００

’02 Model

DTC 4-5:

Special Tools Required

YES

NO

YES

NO

YES

NO

23-140

SRS

DTC Troubleshooting (cont’d)

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

07TAZ-SZ5011A

07SAZ-TB4011A

A

Short to Ground in Front Passenger’s

Seat Belt Tensioner

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead C 07TAZ-SZ5011A

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

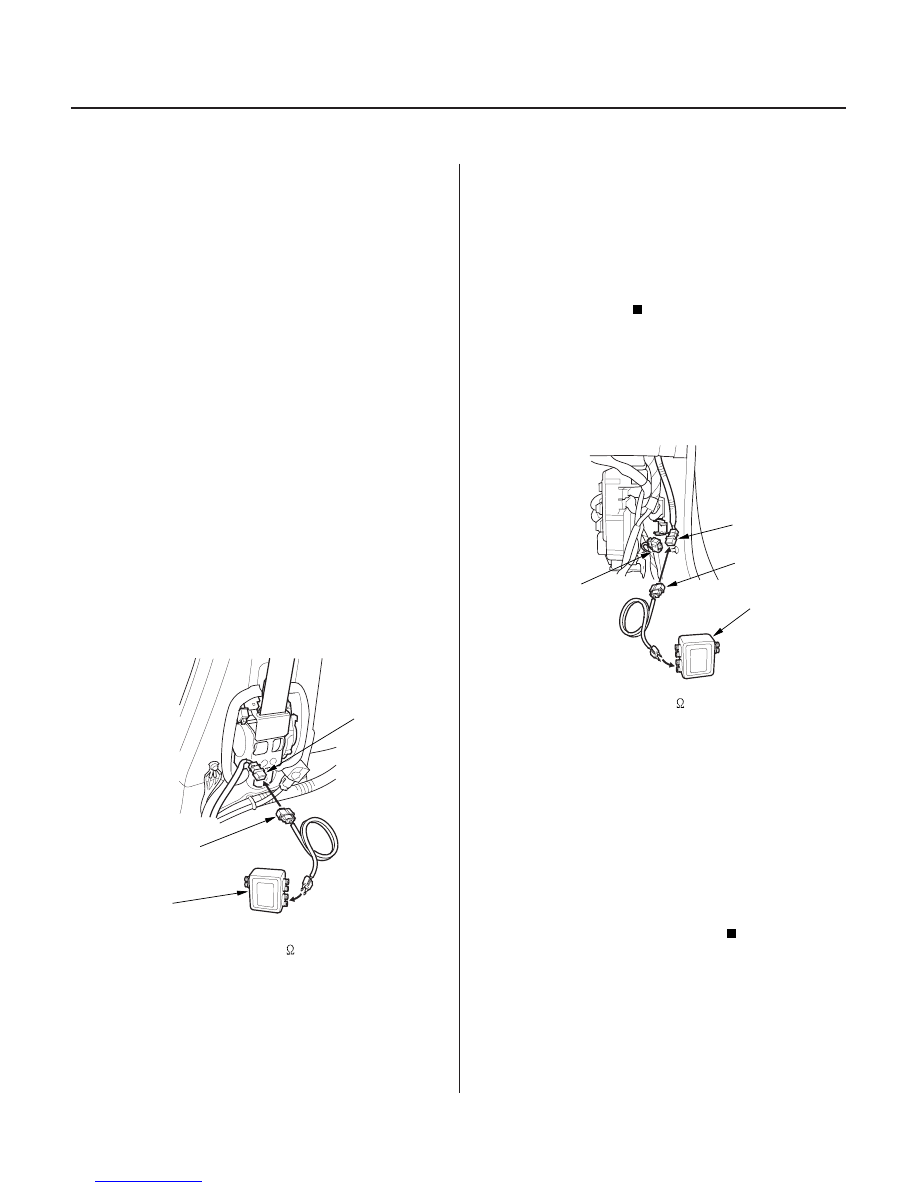

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Short to ground in the front passenger’s seat

belt tensioner; replace the front passenger’s seat
belt (see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the SRS main harness 2P connector

C581 from the right side wire harness 2P
connector (A).

11. Connect the special tool (2

connector) to the SRS

main harness 4P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Short to ground in the right side wire harness;

replace the right side wire harness.

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

Does the SRS indicator stay on?

Is DT C 4-5 indicated?

Is DT C 4-5 indicated?

03/07/29 10:34:52 61S0X050_230_0140

−

−

０３

０４

０５

YES

NO

23-141

A

B

C

A

SRS UNIT CONNECTOR A (18P)

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect SRS unit connector A (18P) from the

SRS unit.

18. Disconnect the special tool from the SRS main

harness 2P connector.

19. Check resistance between the No. 9 terminal of

SRS unit connector A (18P) and body ground, and
between the No. 18 terminal and body ground.
There should be an open circuit, or at least 1 M

.

Faulty SRS unit; replace the SRS unit (see

page 23-382).

Go to step 20.

(cont’d)

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:34:53 61S0X050_230_0141
