23-130

SRS

DTC Troubleshooting (cont’d)

C851

A

SRS MAIN HARNESS 28P CONNECTOR

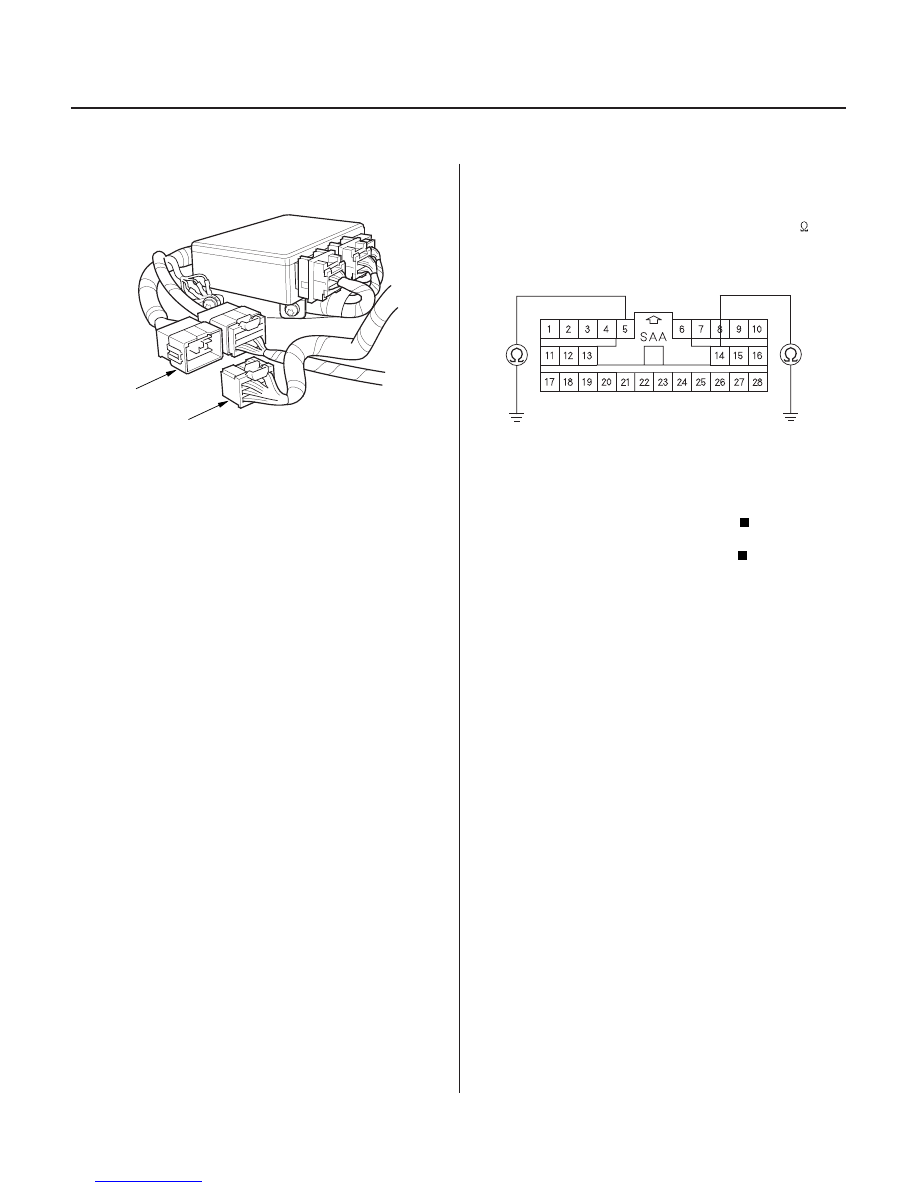

20. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

21. Check resistance between the No. 5 terminal of the

SRS main harness 28P connector and body ground,
between the No. 14 terminal and body ground.
There should be an open circuit, or at least 1 M

.

Replace the SRS floor harness.

Replace the SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:34:45 61S0X050_230_0130

−

−

−

−

−

−

０１

＊０１

Ｓ０Ｘ４ＡＺ３Ｋ７９１０００８１０４１ＦＡＡＴ００

’02 Model

DTC 4-1:

Special Tools Required

YES

NO

YES

NO

YES

NO

23-131

A

07TAZ-SZ5011A

07SAZ-TB4011A

C581

07TAZ-SZ5011A

07SAZ-TB4011A

A

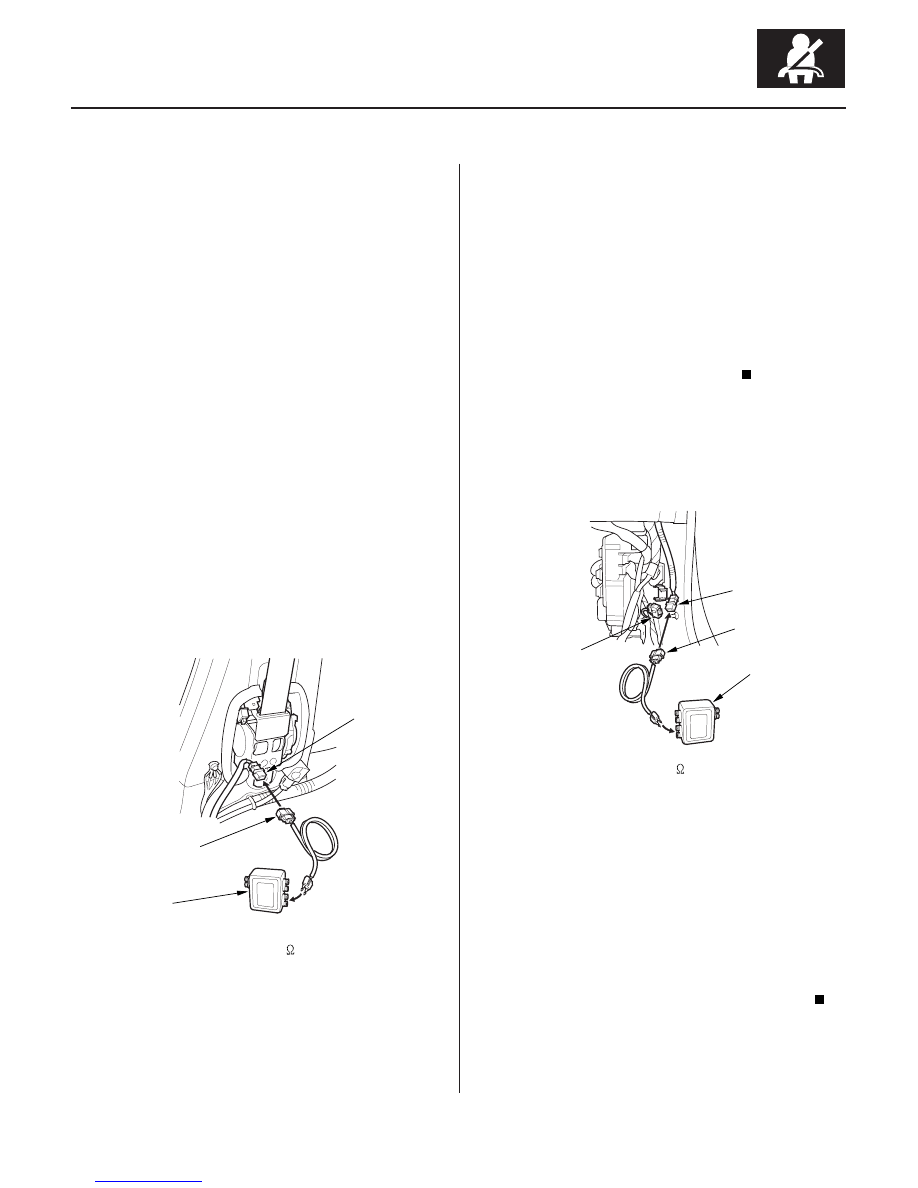

Open or Increase Resistance in Front

Passenger’s Seat Belt Tensioner

• SRS inflator simulator 07SAZ-TB4011A
• SRS simulator lead C 07TAZ-SZ5011A

1. Erase the DTC memory (see page 23-38).

2. Turn the ignition switch ON (II), and check that the

SRS indicator comes on for about 6 seconds and
then goes off.

Go to step 3.

Intermittent failure, system is OK at this time.

Go to Troubleshooting Intermittent Failures (see
page 23-39).

3. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

4. Disconnect the front passenger’s seat belt

tensioner 2P connector from the right side wire
harness 2P connector (A).

5. Connect the special tool (2

connector) to the

right side wire harness 2P connector.

6. Reconnect the battery negative cable.

7. Erase the DTC memory.

8. Read the DTC (see page 23-35).

Go to step 9.

Open or increased resistance in the front

passenger’s seat belt tensioner; replace the front
passenger’s seat belt (see page 23-4).

9. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

10. Disconnect the SRS main harness 2P connector

C581 from the right side wire harness 2P
connector (A).

11. Connect the special tool (2

connector) to the SRS

main harness 2P connector.

12. Reconnect the battery negative cable.

13. Erase the DTC memory.

14. Read the DTC.

Go to step 15.

Open or increased resistance in the right side

wire harness; replace the right side wire harness.

(cont’d)

Does the SRS indicator stay on?

Is DT C 4-1 indicated?

Is DT C 4-1 indicated?

03/07/29 10:34:46 61S0X050_230_0131

−

−

−

０３

０４

０５

YES

NO

23-132

SRS

DTC Troubleshooting (cont’d)

A

B

C

A

SRS UNIT CONNECTOR A (18P)

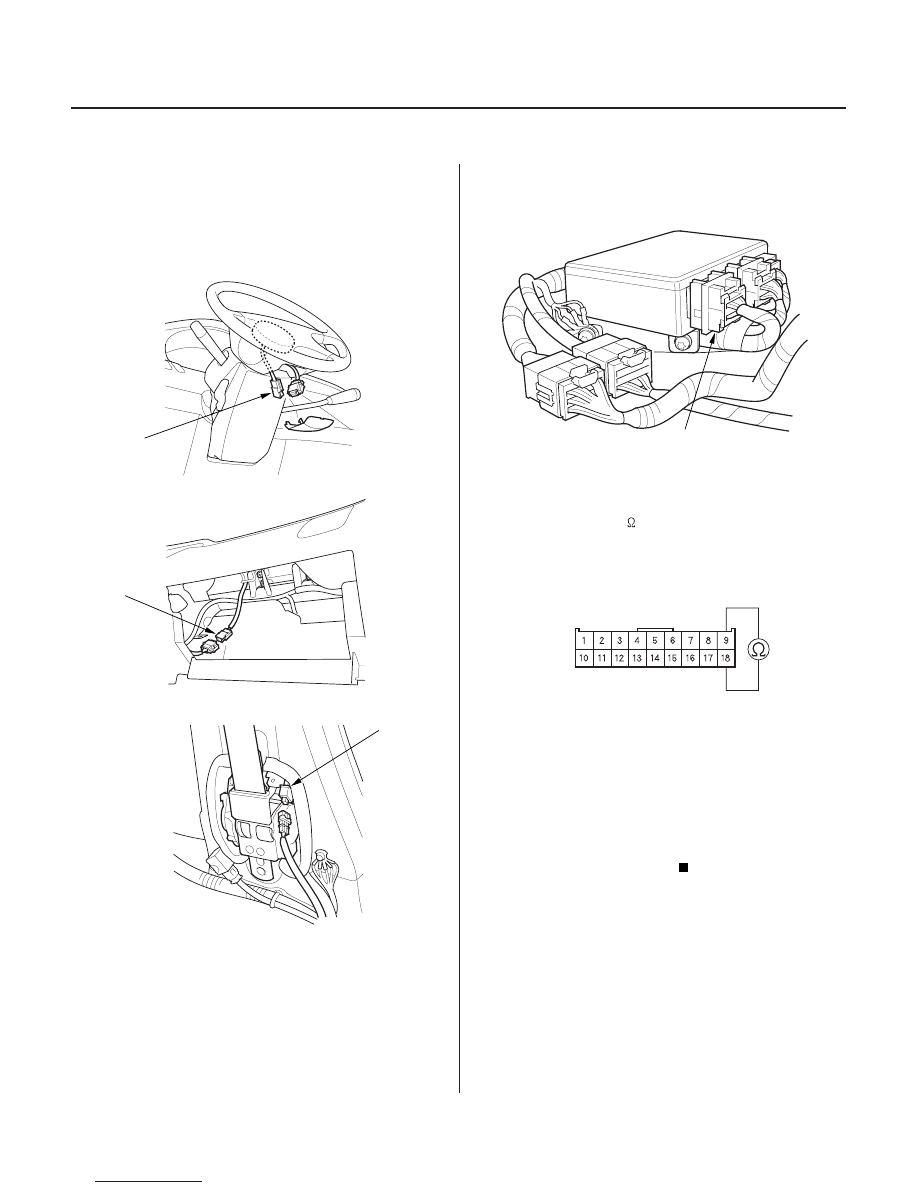

15. Turn the ignition switch OFF. Disconnect the

battery negative cable, and wait for 3 minutes.

16. Disconnect the driver’s airbag connector (A), front

passenger’s airbag connector (B), and driver’s seat
belt tensioner connector (C).

17. Disconnect SRS unit connector A (18P) from the

SRS unit. Do not disconnect the special tool from
the SRS main harness 2P connector.

18. Check resistance between the No. 9 and the No. 18

terminals of SRS unit connector A (18P). There
should be 2.0

3.0

.

Faulty SRS unit or poor contact at SRS unit

connector A (18P) and the SRS unit. Check the
connection; if the connection is OK, replace the
SRS unit (see page 23-382).

Go to step 19.

Wire side of female terminals

Is the r esistance as specif ied?

03/07/29 10:34:47 61S0X050_230_0132

−

−

−

＊０２

０７

YES

NO

23-133

C851

A

SRS MAIN HARNESS 28P CONNECTOR

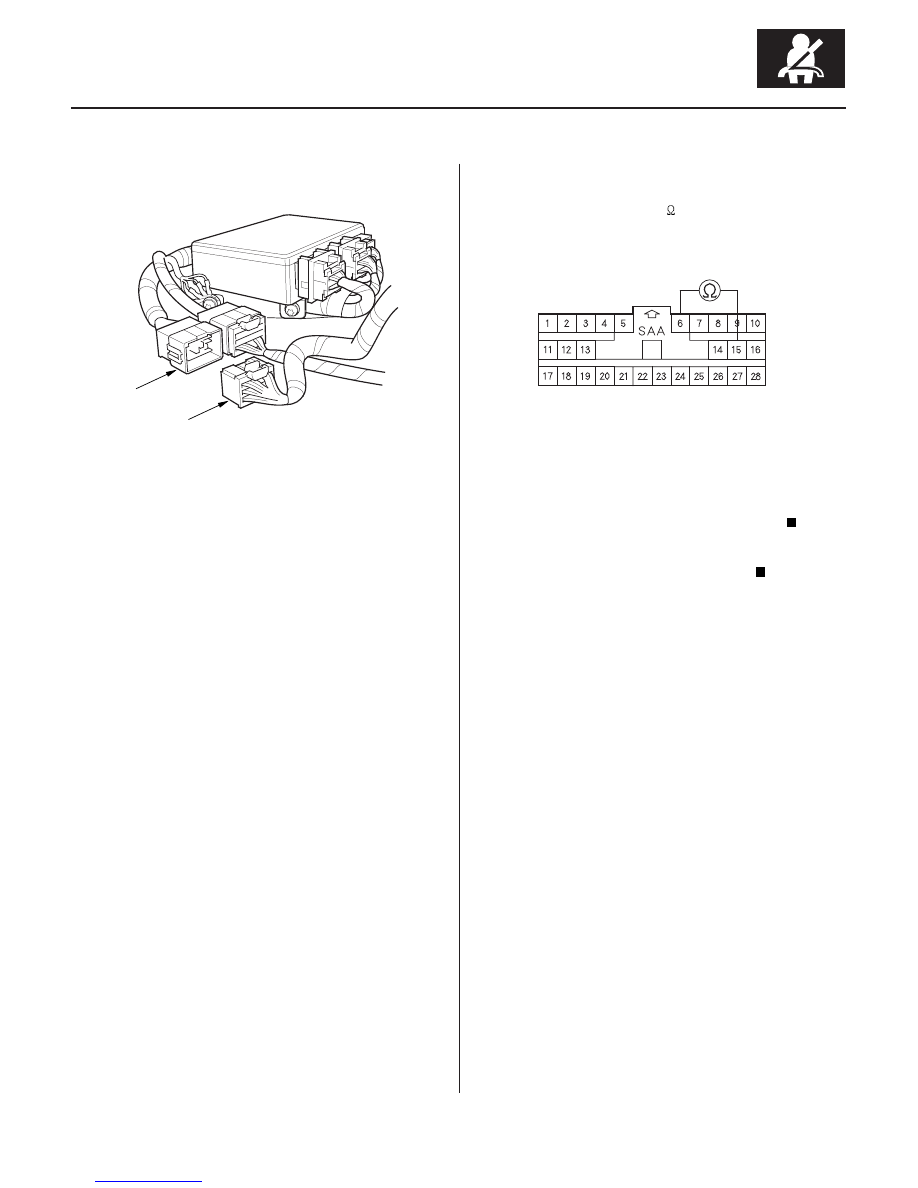

19. Disconnect the SRS main harness 28P connector

(A) from the SRS floor harness 28P connector C851.

20. Check resistance between the No. 6 and the No. 15

terminals of the SRS main harness 28P connector.
There should be 2.0

3.0

.

Open or increased resistance in the SRS

floor harness; replace the SRS floor harness.

Open or increased resistance in the SRS main

harness; replace the SRS main harness.

Wire side of female terminals

Is the r esistance as specif ied?
