Left Side Wire Harness

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-48

Connectors and Harnesses

Connector to Harness Index (cont’d)

ABS left rear wheel sensor

9

2

On left half of rear cross beam

ABS right rear wheel sensor

8

2

On left half of rear cross beam

Auxiliary jacks

24

14

Left quarter panel

2

Brake light failure sensor

15

6

Behind left taillight

Driver’s door switch

34

1

Left B-pillar

Driver’s seat belt switch

44

2

Under driver’s seat

’02 LX

Driver’s seat belt switch

44

3

Under driver’s seat

’03-04 LX

Driver’s seat belt tensioner

32

2

Left B-pillar

Driver’s side airbag inflator

27

2

Under driver’s seat

’02-04 models

Driver’s side impact sensor

30

2

Left B-pillar

’02-04 models

Driver’s under-dash fuse/relay box
connector A (see page 22-76)

38

10

Left kick panel

Driver’s under-dash fuse/relay box
connector B (see page 22-76)

39

14

Left kick panel

EVAP bypass solenoid valve

47

2

Middle of floor

EVAP canister vent shut valve

45

2

Middle of floor

Fuel fill door relay

19

5

Left quarter panel

Fuel fill door switch

23

2

Left quarter panel

Fuel tank pressure (FTP) sensor

46

3

Middle of floor

Left power sliding door control unit
connector A

3

26

Left quarter panel

Left power sliding door control unit
connector B

4

5

Left quarter panel

Left power sliding door junction switch

31

10

Left B-pillar

Except
’04 model

Left power sliding door junction switch

31

12

Left B-pillar

Security

Left rear speaker

22

2

Left quarter panel

Left sliding door handle switch

26

2

Left quarter panel

Left sliding door motor

5

2

Left quarter panel

Left sliding door sensor

6

4

Left quarter panel

Left sliding door switch

25

1

Left quarter panel

Left rear window motor

16

2

Left quarter panel

Left rear window open relay

14

5

Left quarter panel

Left rear window close relay

13

5

Left quarter panel

Left taillight

17

5

Left tailight

Rear accessory power socket

21

2

Left quarter panel

Rear window wiper intermittent
control unit

20

8

Left quarter panel

’01-04 models

Slide door buzzer

7

2

Left quarter panel

Trailer lighting connector

12

6

Behind left taillight

2: With rear entertainment system

03/07/29 10:18:10 61S0X050_220_0050

＊０１

22-49

35

34

33

32

31

30

29

28

27

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

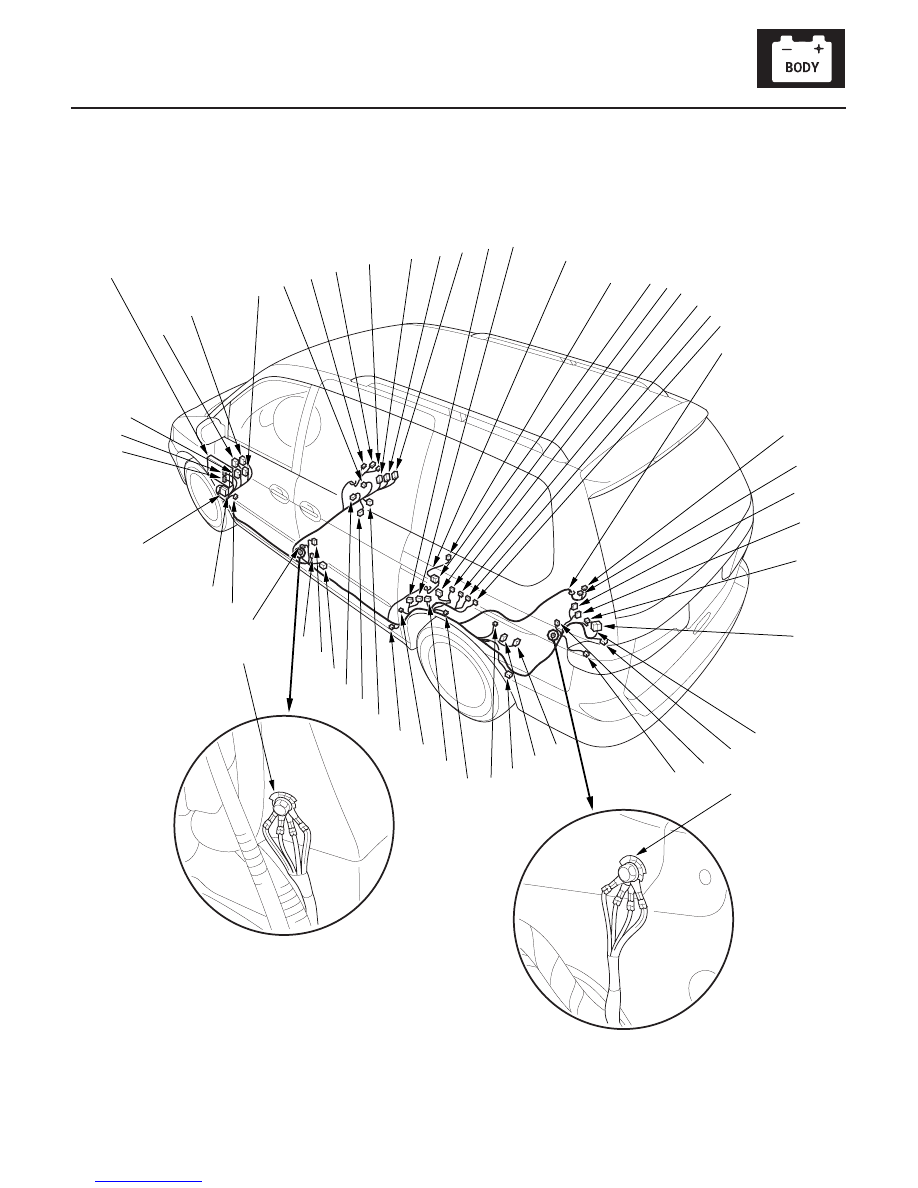

LEFT SIDE WIRE
