Ｓ０Ｘ４ＡＥ７Ｊ５４２８３２１９４０１ＤＢＡＴ００

Dashboard Wire Harness A (’02-04 models without Navigation System)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-40

Connectors and Harnesses

Connector to Harness Index (cont’d)

Accessory power socket (front)

34

2

Behind middle of dash

Audio unit connector A

12

20

Behind audio unit

Audio unit connector B

16

16

Behind audio unit

1

Audio unit connector C

17

22

Behind audio unit

1

Clock

14

5

Behind clock

Cruise control main switch

4

5

Behind instrument panel

’02 model

Cruise control unit

38

14

Under middle of dash

Data link connector

36

16

Under middle of dash

Driver’s under-dash fuse/relay box
connector I (see page 22-76)

45

18

Behind left kick panel

Driver’s under-dash fuse/relay box
connector K (see page 22-76)

44

18

Behind left kick panel

DVD unit connector A

30

26

Behind DVD unit

1

DVD unit connector B

31

8

Behind DVD unit

1

Gauge assembly connector A

9

14

Behind gauges

Gauge assembly connector B

7

22

Behind gauges

Gauge assembly connector C

10

16

Behind gauges

Hazard warning switch

13

10

Behind hazard warning switch

In-car temperature sensor

37

2

Under middle of dash

Automatic
climate control

Interior lights switch

18

6

Behind instrument panel

’02 model

Interior lights switch

35

6

Behind instrument panel

’03-04 models

Keyless receiver unit

20

14

Behind right kick panel

Multiplex control unit, driver’s
connector B (see page 22-76)

6

22

Behind left kick panel

Multiplex control unit passenger’s
connector B (see page 22-76)

27

22

Behind right kick panel

Passenger’s airbag cutoff indicator

18

4

Behind instrument panel

’03-04 models

Passenger’s under-dash fuse/relay box
connector H (see page 22-77)

29

18

Behind right kick panel

Passenger’s under-dash fuse/relay box
connector I (see page 22-77)

28

18

Behind right kick panel

PCM connector A

33

32

Under middle of dash

Power mirror switch

1

10

Behind instrument panel

Power sliding door switch

2

10

Behind instrument panel

Sunlight sensor

15

2

Under middle of dash

Automatic
climate control

TCS switch

3

8

Behind instrument panel

’02 model

TCS and cruise control main switch

3

8

Behind instrument panel

’03-04 models

Tweeter (left)

5

2

Under left side of dash

Tweeter (right)

19

2

Under right side of dash

1: With rear entertainment system

03/07/29 10:18:06 61S0X050_220_0042

０１

22-41

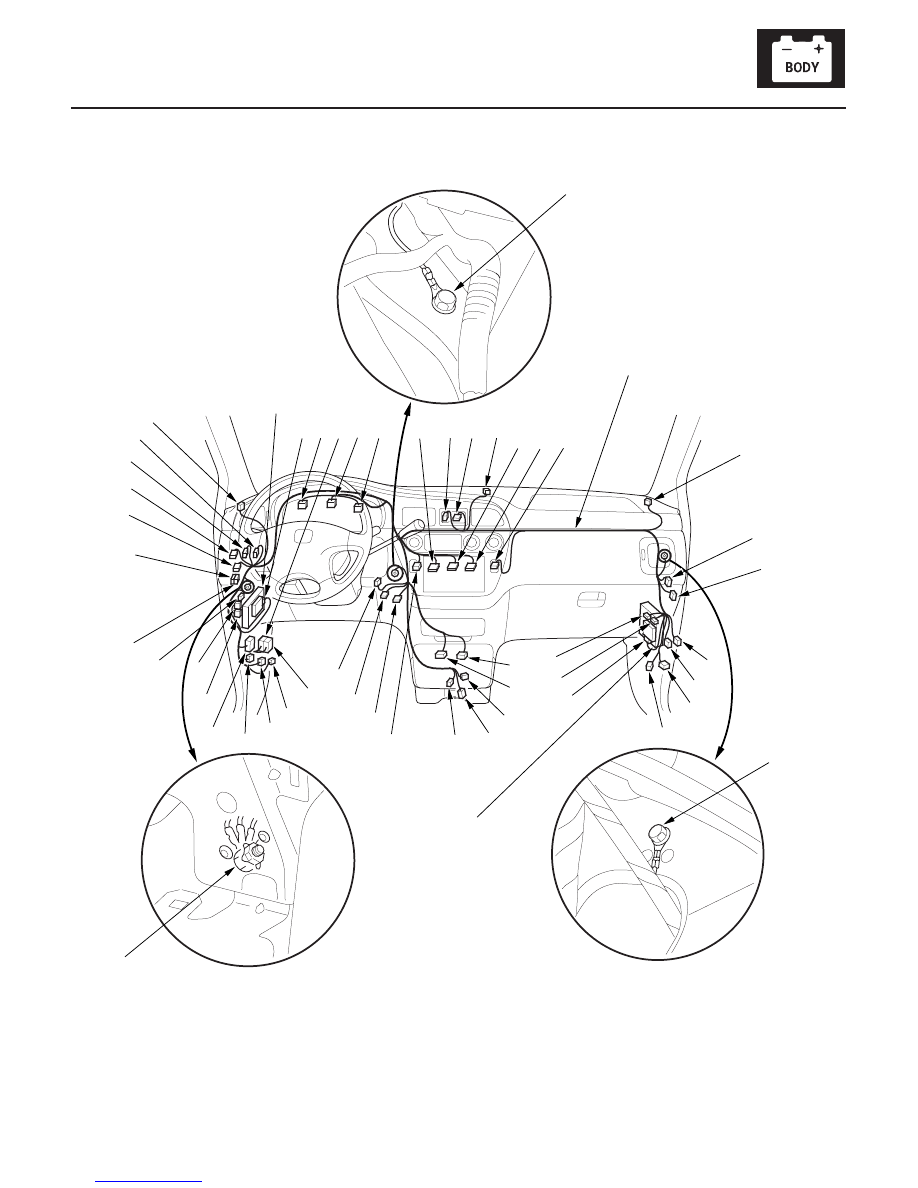

DASHBOARD WIRE HARNESS A

PASSENGER’S
UNDER-DASH
FUSE/RELAY
BOX

1

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

7

8

6

5

4

3

2

37

38

39

DRIVER’S UNDER-DASH
FUSE/RELAY BOX

40

41

42

43

47

46

45

44

48

49

(cont’d)

03/07/29 10:18:07 61S0X050_220_0043

Dashboard Wire Harness A (’02-04 models without Navigation System) (cont’d)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-42

Connectors and Harnesses

Connector to Harness Index (cont’d)

C203

22

16

Behind right kick panel

Right engine compartment
wire harness (see page 22-26)

C204

23

2

Behind right kick panel

Right engine compartment
wire harness (see page 22-26)

Security

C303

39

24

Behind left kick panel

Left engine compartment wire
harness: ’02 model (see page
22-28), ’03-04 models (see
page 22-30)

C401

48

22

Behind left kick panel

Dashboard wire harness B
(see page 22-32)

Power
sliding
door

C401

48

14

Behind left kick panel

Dashboard wire harness B
(see page 22-32)

C402

49

24

Behind left kick panel

Dashboard wire harness B
(see page 22-32)

C501

8

21

Behind left kick panel

Left side wire harness (see
page 22-48)

C502

41

13

Behind left kick panel

Left side wire harness (see
page 22-48)

C503

47

8

Behind left kick panel

SRS main harness: ’02 model
(see page 22-62), ’03-04
models (see page 22-64)

TCS

C504

32

8

Under middle of dash

PCM subharness (see page
22-68)

2

C504

32

3

Under middle of dash

PCM subharness (see page
22-68)

3

C504

32

10

Under middle of dash

PCM subharness (see page
22-68)

’03-04 models

C505

24

21

Behind right kick panel

Right side wire harness (see
page 22-54)

C506

25

2

Behind right kick panel

Right side wire harness (see
page 22-54)

Power sliding
door

C507

43

22

Behind left kick panel

Left side wire harness (see
page 22-48)

1

C508

42

8

Behind left kick panel

Left side wire harness (see
page 22-48)

C509

40

2

Behind left kick panel

Left side wire harness (see
page 22-48)

C512

21

6

Behind instrument panel

Roof wire harness (see page
22-60)

4

G501

46

Behind left kick panel

Body ground via dashboard
wire harness A

G502

11

Under middle of dash

Body ground via dashboard
wire harness A

G503

26

Behind right kick panel

Body ground via dashboard
wire harness A

1: With rear entertainment system
2: ’02 model with TCS and ’03 model
3: ’02 model without TCS
4: ’03-04 models with rear entertainment system

03/07/29 10:18:07 61S0X050_220_0044

０２

22-43

DASHBOARD WIRE HARNESS A

PASSENGER’S
UNDER-DASH
FUSE/RELAY
BOX

1

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

9

7

8

6

5

4

3

2

37

38

39

DRIVER’S UNDER-DASH
FUSE/RELAY BOX

40

41

42

43

47

46

45

44

48

49
