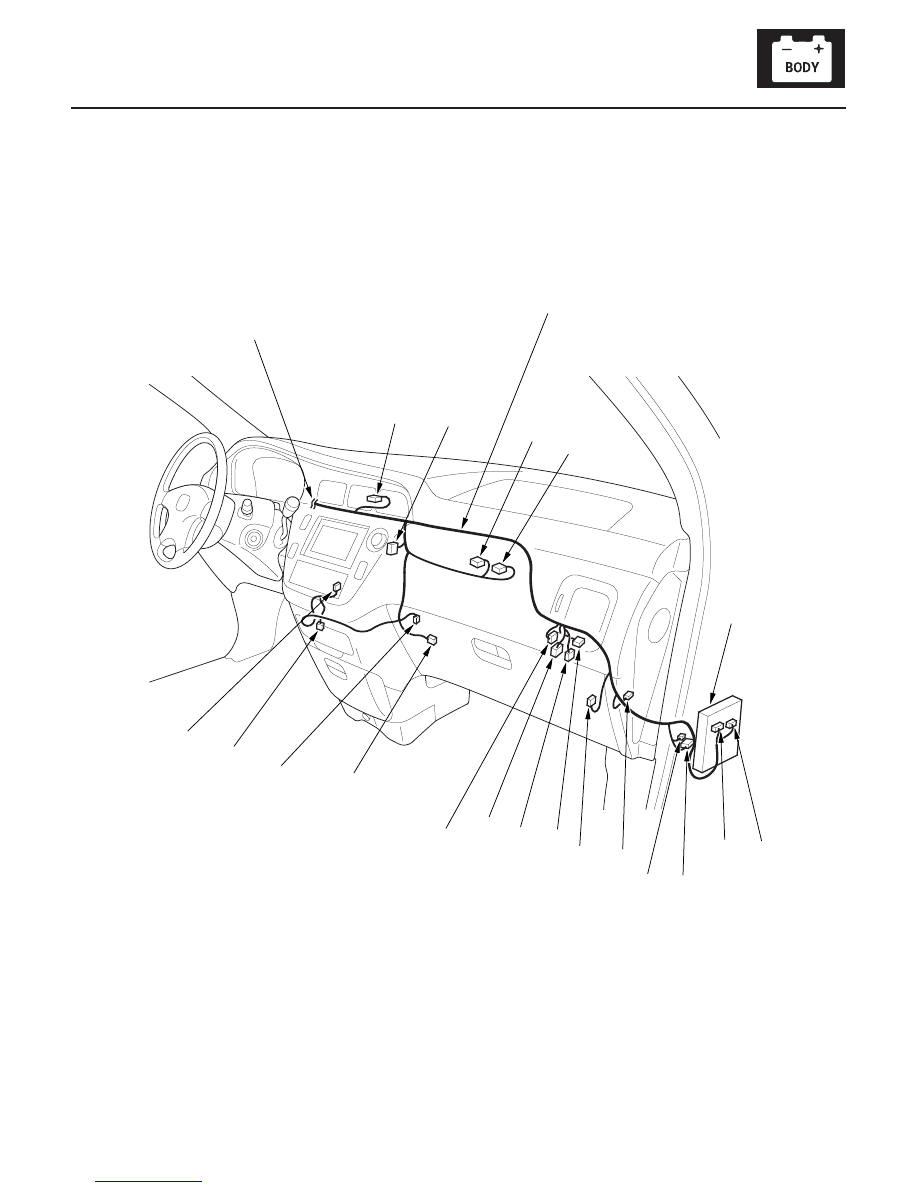

Dashboard Wire Harness B (With Navigation System) (Right branch)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-36

Connectors and Harnesses

Connector to Harness Index (cont’d)

Air mix control motor

15

7

Under middle of dash

Blower motor

9

2

Under right side of dash

Blower motor high relay

11

5

Under right side of dash

Center pocket light

17

2

Under middle of dash

Climate control panel

1

16

Under middle of dash

Climate control unit connector A

3

26

Under right side of dash

Climate control unit connector B

4

16

Under right side of dash

Evaporator temperature sensor

16

2

Under middle of dash

Mode control motor

18

7

Under middle of dash

Passenger’s under-dash fuse/relay box
connector J (see page 22-77)

5

16

Behind right kick panel

Passenger’s under-dash fuse/relay box
connector K (see page 22-77)

6

16

Behind right kick panel

Power transistor

10

5

Under right side of dash

Recirculation control motor

14

7

Under right side of dash

Rear heater-A/C main switch

2

10

Under middle of dash

C201

12

7

Under right side of dash

Right engine compartment
wire harness (see page 22-26)

C202

13

6

Under right side of dash

Right engine compartment
wire harness (see page 22-26)

C451

7

12

Under right side of dash

Right side wire harness (see
page 22-52)

1

C451

7

14

Under right side of dash

Right side wire harness (see
page 22-52)

’01 EX

C451

7

13

Under right side of dash

Right side wire harness (see
page 22-54)

’02-04 models

C452

8

1

Under right side of dash

Right side wire harness (see
page 22-52)

’00-01 models

C452

8

2

Under right side of dash

Right side wire harness (see
page 22-54)

’02-04 models

1: ’00-01 models except ’01 EX

03/07/29 10:18:05 61S0X050_220_0038

０２

22-37

DASHBOARD WIRE HARNESS B

PASSENGER’S
UNDER-DASH
FUSE/RELAY
BOX

18

17

16

15

14

13

12

11

10

9

8

7

6

5

1

2

3

4

(Continues to left branch)

03/07/29 10:18:05 61S0X050_220_0039

Ｓ０Ｘ４ＡＥ５Ｊ５４２８３２１９４０１ＤＢＡＴ００

Dashboard Wire Harness A (’99-01 models without Navigation System)

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-38

Connectors and Harnesses

Connector to Harness Index (cont’d)

Accessory power socket (front)

36

2

Behind middle of dash

Audio unit

23

20

Behind audio unit

Clock

21

5

Behind clock

Cruise control main switch

14

5

Behind instrument panel

Cruise control unit

39

14

Under middle of dash

Data link connector

37

16

Under middle of dash

Driver’s under-dash fuse/relay box
connector I (see page 22-76)

6

18

Behind left kick panel

Driver’s under-dash fuse/relay box
connector K (see page 22-76)

5

18

Behind left kick panel

Gauge assembly connector A

17

14

Behind gauges

Gauge assembly connector B

16

22

Behind gauges

Gauge assembly connector C

18

16

Behind gauges

Hazard warning switch

20

10

Behind hazard warning switch

In-car temperature sensor

38

2

Under middle of dash

Automatic
climate
control

Interior lights switch

24

6

Behind instrument panel

Keyless receiver unit

27

14

Behind right kick panel

Multiplex control unit, driver’s
connector B (see page 22-76)

1

22

Behind left kick panel

Multiplex control unit, passenger’s
connector B (see page 22-77)

31

22

Behind right kick panel

Passenger’s under-dash fuse/relay box
connector H (see page 22-77)

33

18

Behind right kick panel

Passenger’s under-dash fuse/relay box
connector I (see page 22-77)

32

18

Behind right kick panel

PCM connector A

34

32

Under middle of dash

1

PCM connector D

35

17

Under middle of dash

TCS

PCM connector E

34

31

Under middle of dash

2

Power mirror switch

11

10

Behind instrument panel

Power sliding door switch

12

10

Behind instrument panel

Sunlight sensor

22

2

Under middle of dash

Automatic
climate
control

TCS switch

13

8

Behind instrument panel

TCS

Tweeter (left)

15

2

Under left side of dash

Tweeter (right)

25

2

Under right side of dash

C203

28

16

Behind right kick panel

Right engine compartment wire
harness (see page 22-26)

C204

29

2

Behind right kick panel

Right engine compartment wire
harness (see page 22-26)

Security

C303

2

24

Behind left kick panel

Left engine compartment wire
harness (see page 22-28)

C401

9

20

Behind left kick panel

Dashboard wire harness B (see
page 22-32)

Power
sliding
door

C401

9

14

Behind left kick panel

Dashboard wire harness B (see
page 22-32)

C402

10

24

Behind left kick panel

Dashboard wire harness B (see
page 22-32)

C501

4

14

Behind left kick panel

Left side wire harness (see page
22-48)

1

C501

4

20

Behind left kick panel

Left side wire harness (see page
22-48)

2

2

03/07/29 10:18:05 61S0X050_220_0040

０１

Connector or Terminal

Ref

Cavities

Location

Connects to

Notes

22-39

19

26

8

20

21

22

23

24

DASHBOARD WIRE HARNESS A

25

27

28

29

30

31

32

33

34

35

36

37

38

39

1

2

3

4

5

6

7

9

10

11

12

13

14

15

16

17

18

PASSENGER’S
UNDER-DASH
FUSE-RELAY
BOX

DRIVER’S UNDER-DASH
FUSE/RELAY BOX

C502

3

20

Behind left kick panel

Left side wire harness (see page
22-48)

Power
sliding
door

C502

3

8

Behind left kick panel

Left side wire harness (see page
22-48)

C502

3

22

Behind left kick panel

Left side wire harness (see page
22-48)

Power
sliding
door

C503

7

3

Behind left kick panel

SRS main harness (see page 22-
61)

C504

35

2

Under middle of dash

PCM subharness (see page 22-68)

TCS

C505

30

16

Behind right kick panel

Right side wire harness (see page
22-52)

Power
sliding
door

G501

8

Behind left kick panel

Engine ground via dashboard wire
harness A

G502

19

Under middle of dash

Engine ground via dashboard wire
harness A

G503

26

Behind right kick panel

Engine ground via dashboard wire
harness A

1: ’99-00 models
2: ’01 model

1

2

1
