Honda Odyssey 2004. Manual - part 56





01
01

01

S0X4A000000000J0701PAAT00

Ref. No.

Tool Number

Description

Qty

7-2

Engine Block

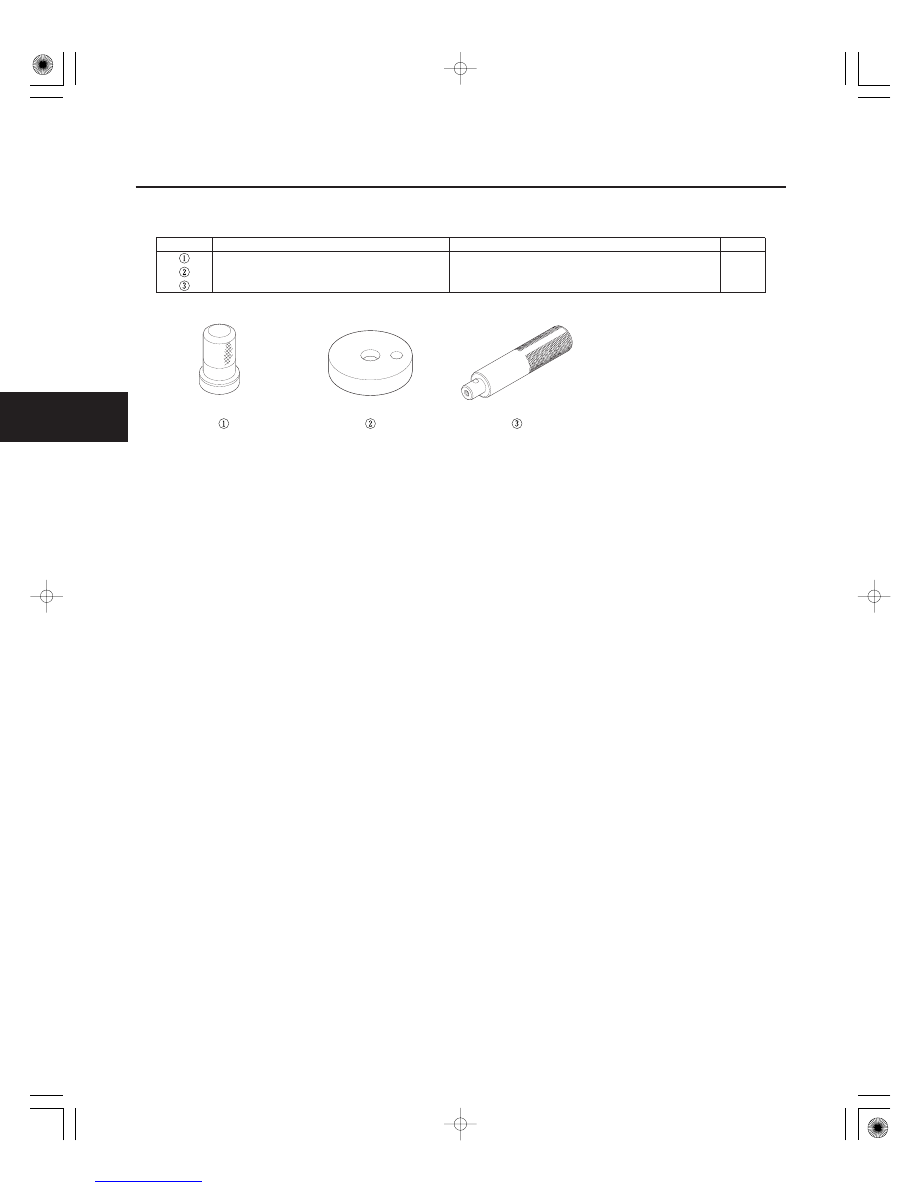

Special Tools

070AD-RCA0100

1

070AD-RCA0200

1

07749-0010000

1

03/07/29 09:12:48 61S0X050_070_0002

Oil Seal Driver, 64 mm

Driver

Driver Attachment, 106 mm

*01

S0X4A00A18300000000DAAT00

7-3

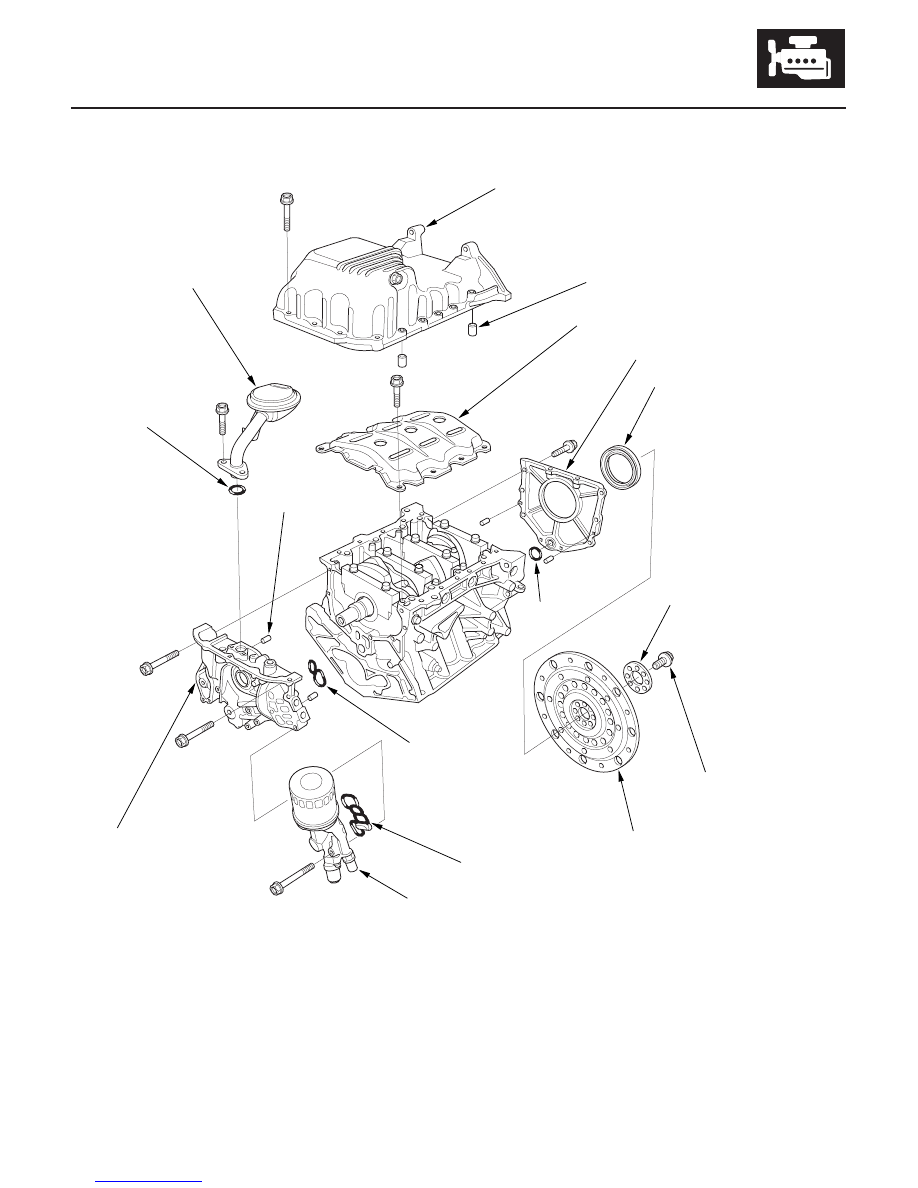

Component Location Index

OIL PAN

DOWEL PIN

BAFFLE PLATE

CRANKSHAFT OIL SEAL

ENGINE BLOCK END COVER

WASHER

O-RING

DRIVE PLATE BOLT

A/T DRIVE PLATE

VTEC SOLENOID
VALVE FILTER

VTEC SOLENOID VALVE/

O-RING

DOWEL PIN

O-RING

OIL PUMP

OIL SCREEN

OIL FILTER ASSEMBLY

(cont’d)

Removal, page 7-11
Installation, page 7-28

Installation, step 23 on page 7-26

and page 7-29

Overhaul, page 8-8

03/07/29 09:12:50 61S0X050_070_0003

02

7-4

Engine Block

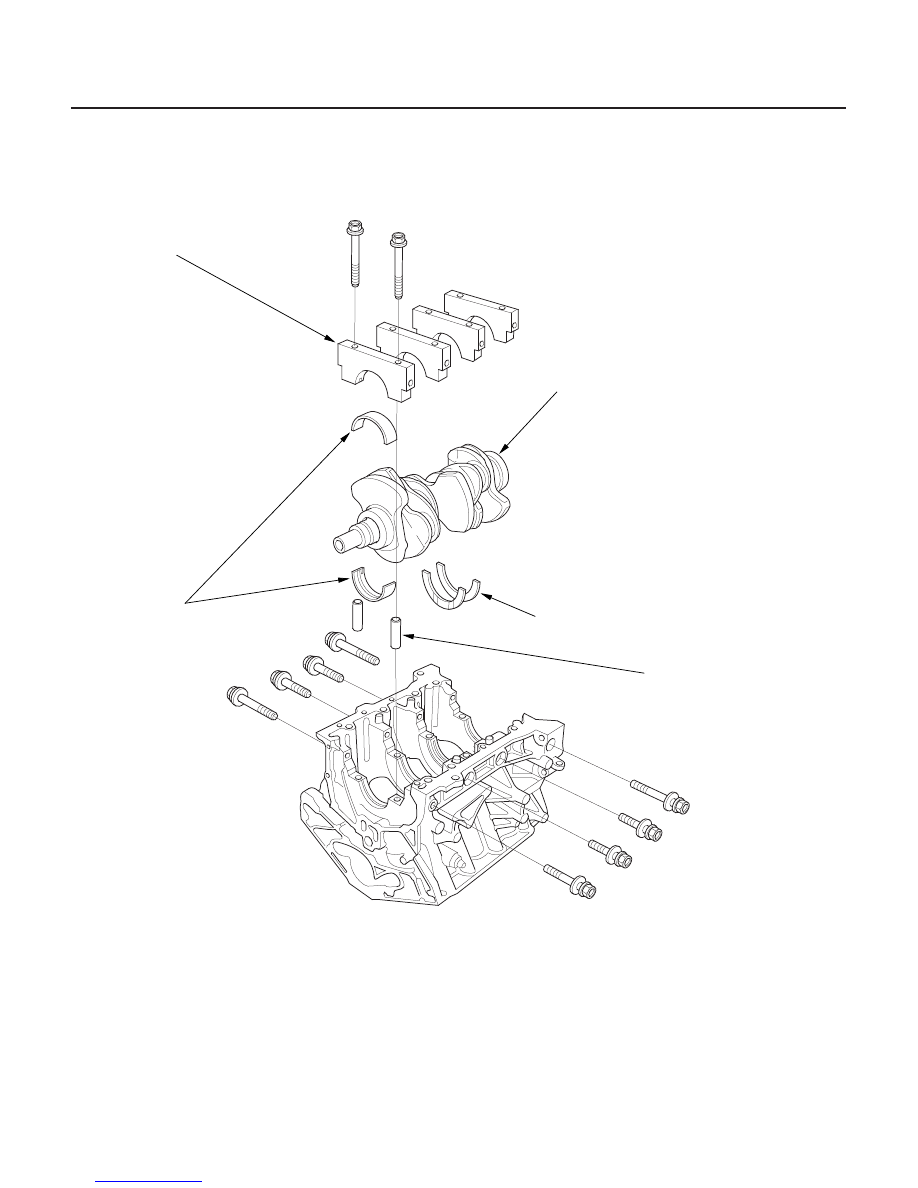

Component Location Index (cont’d)

MAIN BEARING CAPS

MAIN BEARINGS

CRANKSHAFT

THRUST WASHERS

DOWEL PIN

Oil clearance, page 7-7
Selection, page 7-7

End play, page 7-6
Inspection, page 7-14
Installation, page 7-23

03/07/29 09:12:51 61S0X050_070_0004

03

7-5

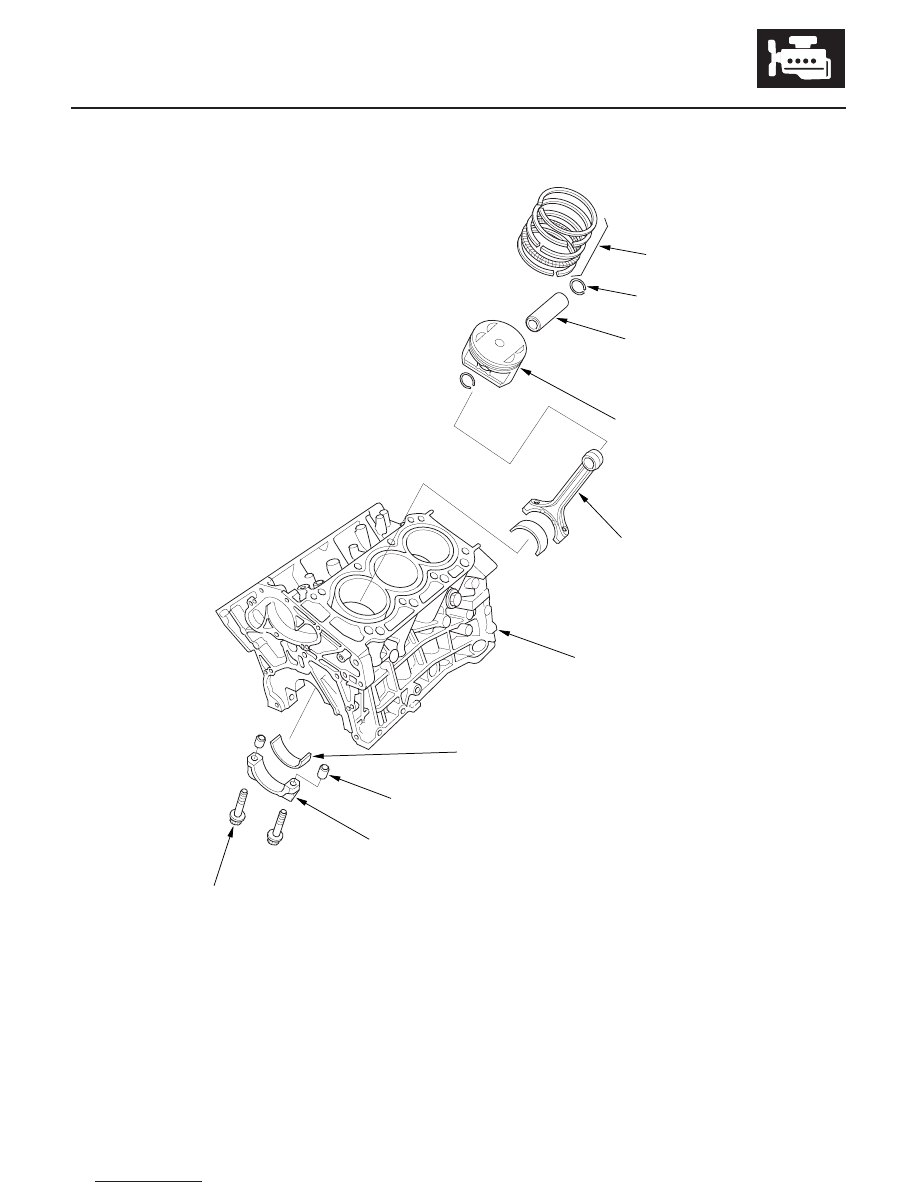

PISTON

SNAP RING

PISTON PIN

CONNECTING ROD

CONNECTING ROD BEARING

DOWEL PIN

CONNECTING ROD BOLT

CONNECTING ROD BEARING CAP

ENGINE BLOCK

PISTON RINGS

Removal, page 7-12
Measurement, page 7-15

Removal, page 7-18
Installation, step 1 on page 7-20
Inspection, step 1 on page 7-19

End play, page 7-6
Small end measurement,

step 1 on page 7-19

Clearance, page 7-9
Selection, page 7-9

Inspection, step 1 on page 7-23
Tightening, step 18 on page 7-25

Installation, step 17 on page 7-25

Cylinder bore inspection, step 4 on page 7-16
Warpage inspection, step 5 on page 7-16
Cylinder bore honing, page 7-17
Ridge removal, step 5 on page 7-12

Replacement, page 7-21

03/07/29 09:12:55 61S0X050_070_0005
