HAFEI BRIO. Руководство - часть 84



Рисунок 5-21.



Рисунок 5-22.

Примечание.

Закрутить масляный фильтр правильно, до касания кольцевым уплотнением монтажной
поверхности.

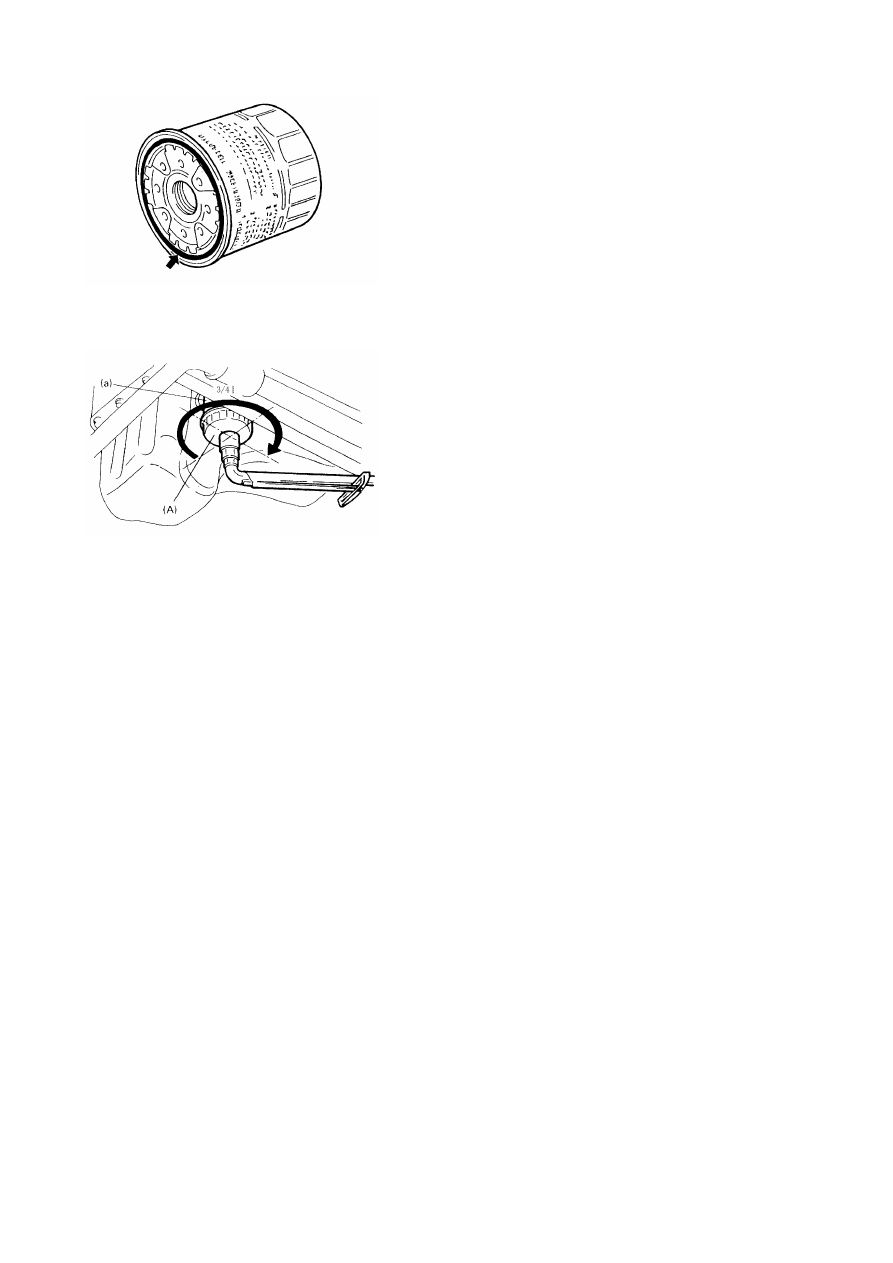

4). Как показано на Рис 5-22, закрутить масляный фильтр на 3/4 оборота от точки контакта
с монтажной поверхностью с помощью гаечного ключа для масляного фильтра.

Специальный инструмент (A): гаечный ключ для масляного фильтра.

Момент затяжки: (a): 14 Н*м.

* Проверка давления масла

Примечание.

Проверить следующие моменты до начала проверки давления масла:

* Уровень масла в масляном поддоне. Если уровень масла низкий долить масло до верхней
метки на щупе для измерения уровня масла.

* Качество масла: если первоначальный цвет масла изменился, заменить масло.

* Утечка масла: при обнаружении утечки масла отремонтировать поврежденные детали.

1). Как показано на Рис 5-23, снять передний бампер и датчик давления масла на кожухе
ремня привода синхронизации.

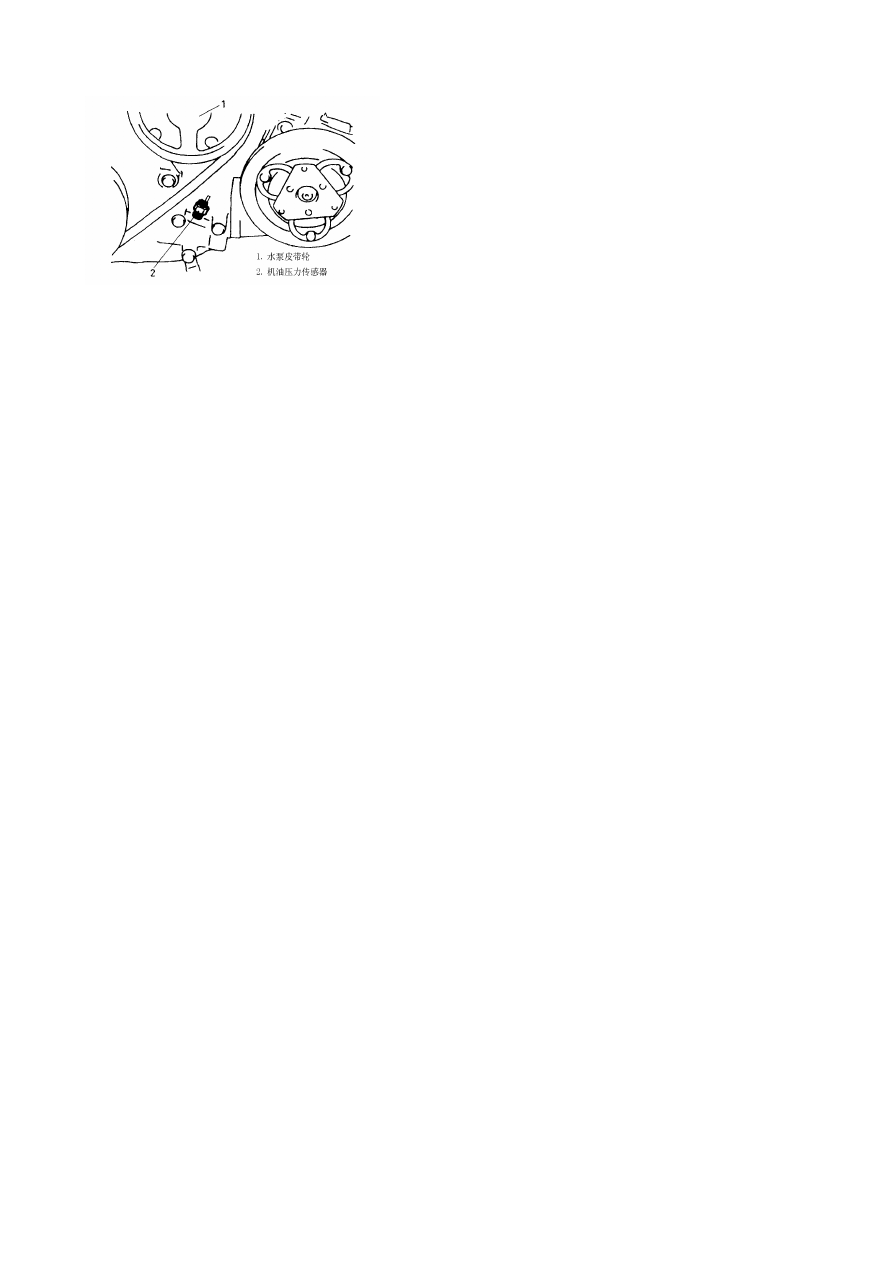

Рисунок 5-23.

1. Приводной шкив водяного насоса.

2. Датчик давления масла.

2). Установить специальный инструмент (указатель давления масла) на место установки
датчика давления масла, как показано на Рис 5-24.

Специальный инструмент:

(A): Указатель давления масла.

(B): Принадлежности указателя давления масла.

3). Запустить двигатель и прогреть его до нормальной рабочей температуры.

Примечание.

После завершения прогрева двигателя установить рычаг переключения передач в
положение нейтральной передачи, поставить автомобиль на стояночный тормоз.

4). На прогретом двигателе измерить давление масла при частоте вращения двигателя 4000
оборотов в минуту.

Диапазон давления масла при частоте вращения 4000 оборотов в минуту: 330-430 кПа.

5). Остановить двигатель и снять указатель давления масла.

6). Как показано на Рис 5-25, нанести клей на резьбу датчика давления масла перед
установкой.

Момент затяжки (a): 12 Н*м.

7). Запустить двигатель, проверить датчик давления масла на предмет наличия утечек. В
случае обнаружения утечки отремонтировать соответствующие детали.

8). Установить передний бампер.

.

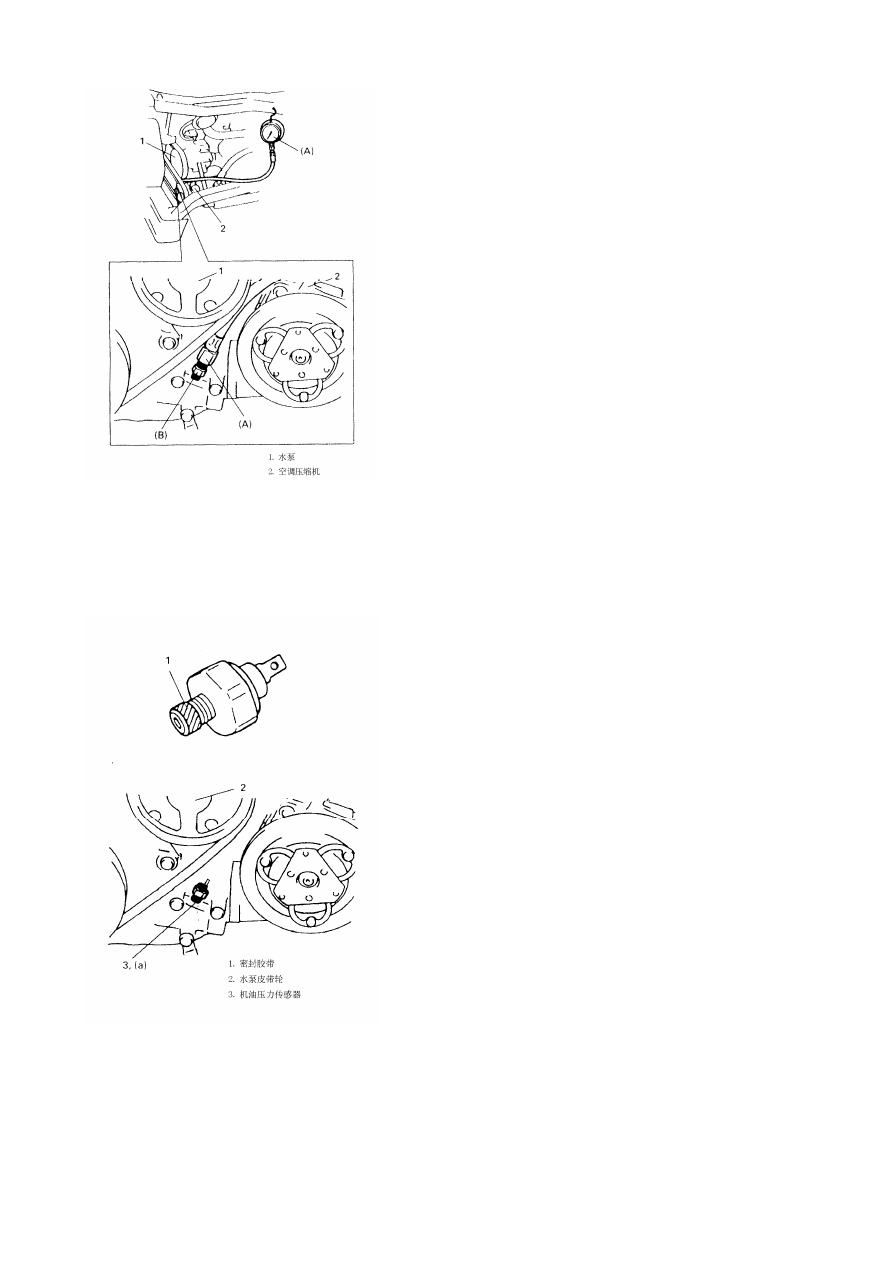

Рисунок 5-24.

1. Водяной насос.

2. Компрессор кондиционера.



Рисунок 5-25.

1. Клейкая лента.

2. Приводной шкив водяного насоса.

3. Датчик давления масла.
