HAFEI BRIO. Руководство - часть 82





Рисунок 5-6.

Чистка.

1). Почистить установочные поверхности масляного поддона и корпуса цилиндра.

Как показано на Рис 5-5.

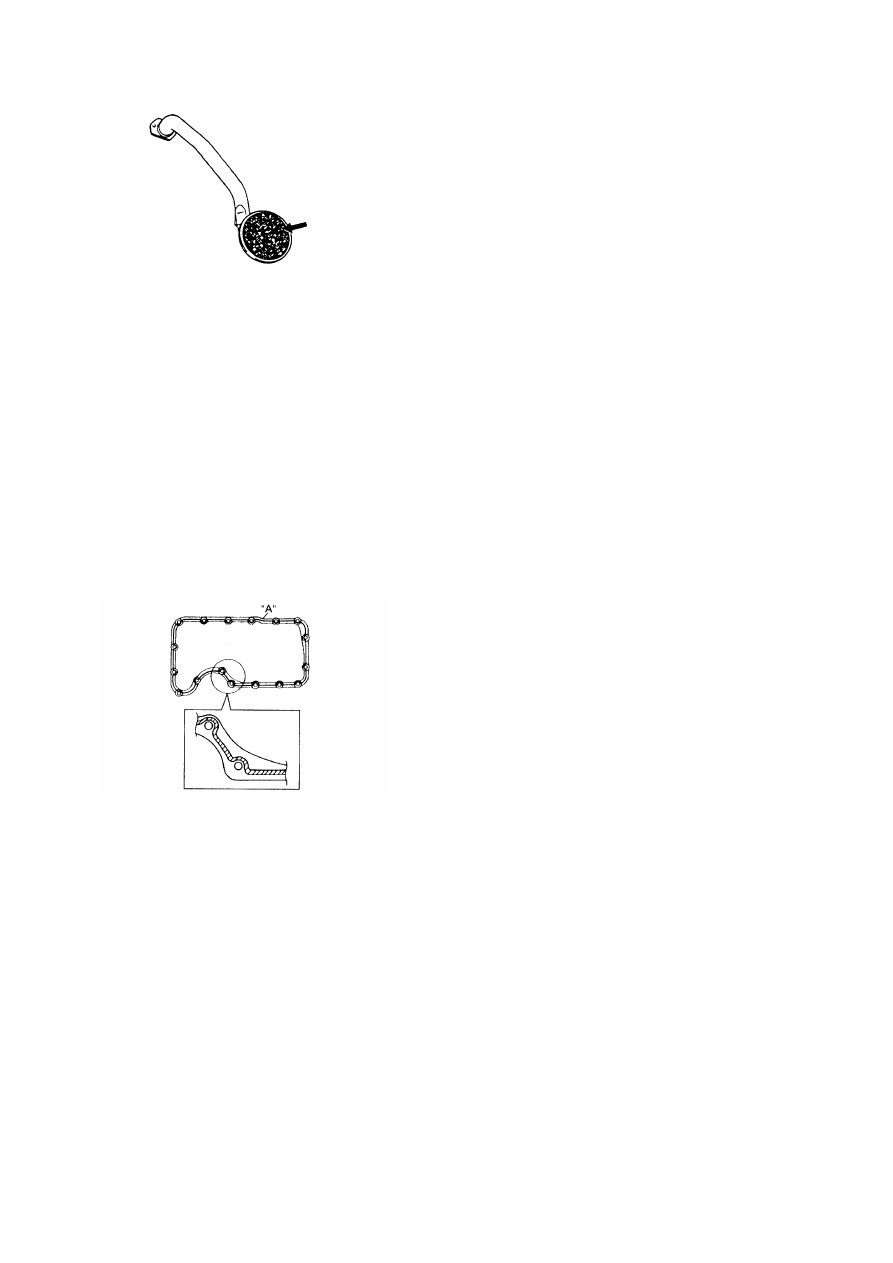

2). Как показано на Рис 5-6, промыть сетку фильтра маслоуловителя.

Сборка.

Как показано на Рис 5-7, нанести клей-герметик для уплотнения установочной поверхности
масляного поддона.

“A” клей-герметик: LETAI 5699.

.





Рисунок 5-7.



Рисунок 5-8.

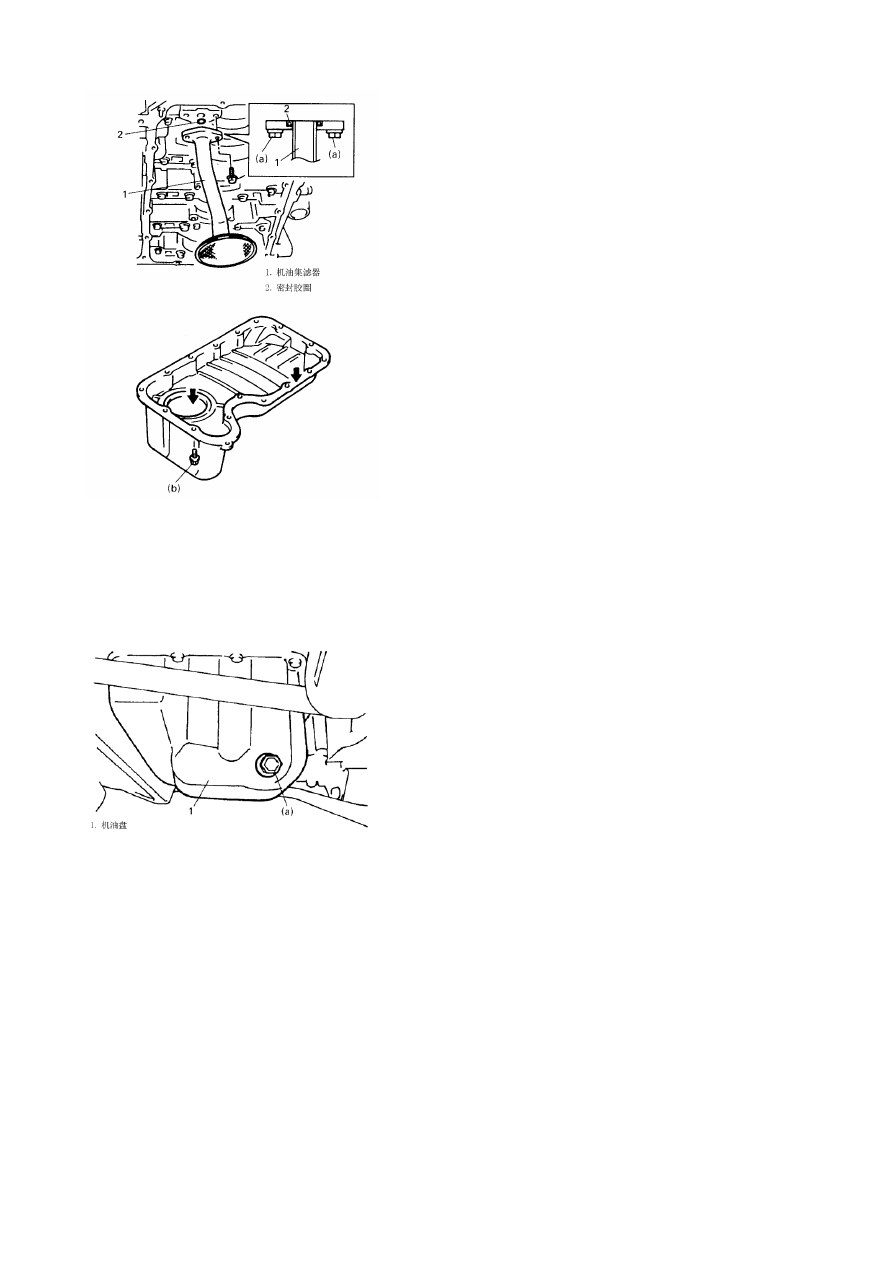

1. Маслоуловитель.

2. Резиновое уплотнительное кольцо.






Рисунок 5-9.

1. Масляный поддон.

(a). Пробка для спуска моторного масла.

2). Установить маслоуловитель и масляный поддон.

Как показано на Рис 5-8, установить кольцевое уплотнение на маслоуловитель.

Установите ограничитель на корпус ременного привода синхронизации, закрутить крепеж
до момента затяжки, регламентированного спецификацией.

Момент затяжки (a): 11 Н*м.

Прикрепить масляный поддон к корпусу цилиндров, затем поочередно закрутить гайки от

центра к двум краям (показано стрелками на рисунке), за каждый прием закручивать по
одной гайке.

Закрутить гайки до момента затяжки, регламентированного спецификацией.

Момент затяжки (b): 11 Н*м.

3). Как показано на Рис 5-9, установить шайбу и пробку маслосливного отверстия на
масляный поддон.

Закрутить пробку маслосливного отверстия до момента затяжки, регламентированного
спецификацией.

Момент затяжки (a): 25 Н*м.

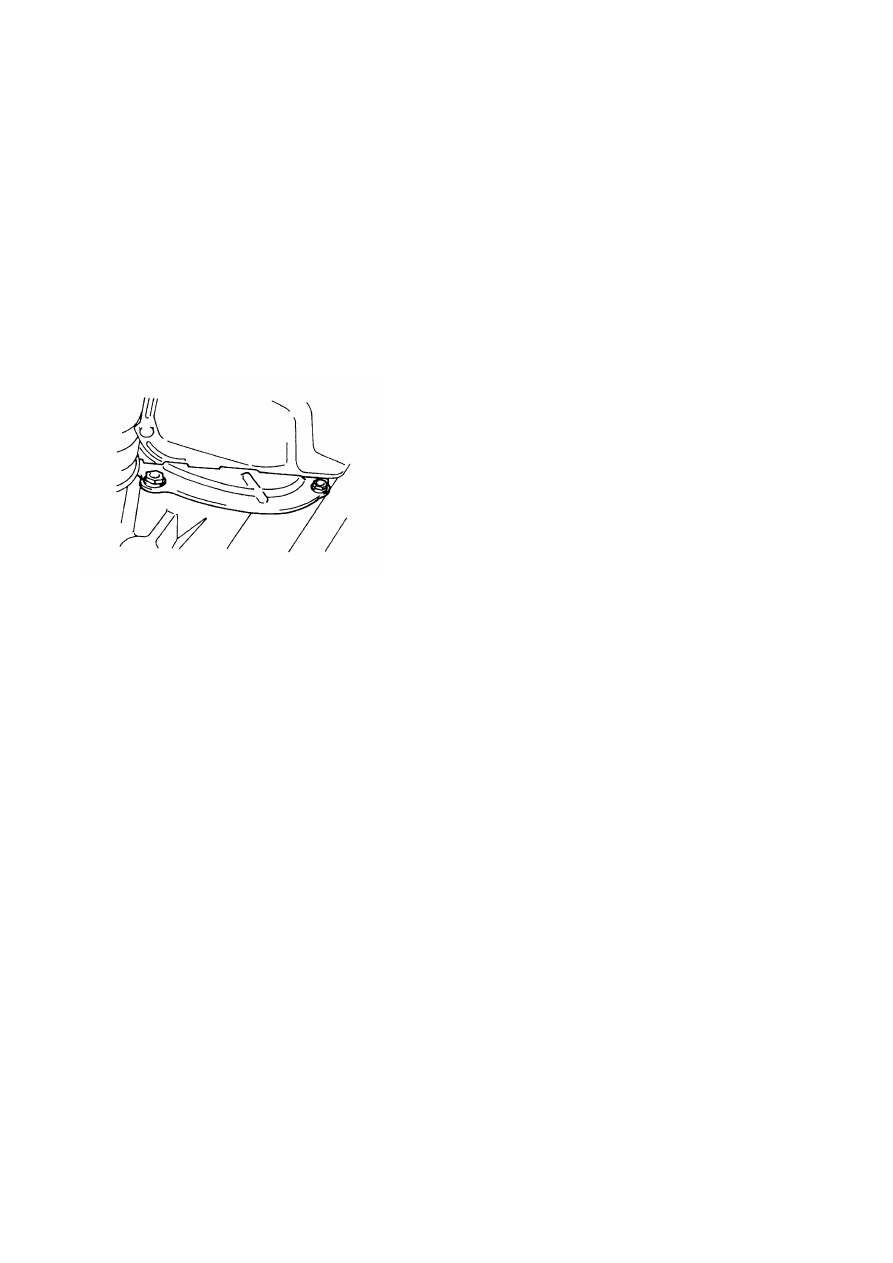

4). Как показано на Рис 5-10, установить нижнюю пластину.

Рисунок 5-10.

* Масляный насос.

Разборка.

1). Отсоединить отрицательный контакт аккумулятора.

2). Снять корпус ременного привода соответственно описанию процедуры демонтажа,
приведенному выше.

Как показано на Рис 5-11.

1. Задняя крышка масляного насоса.

Рисунок 5-11.

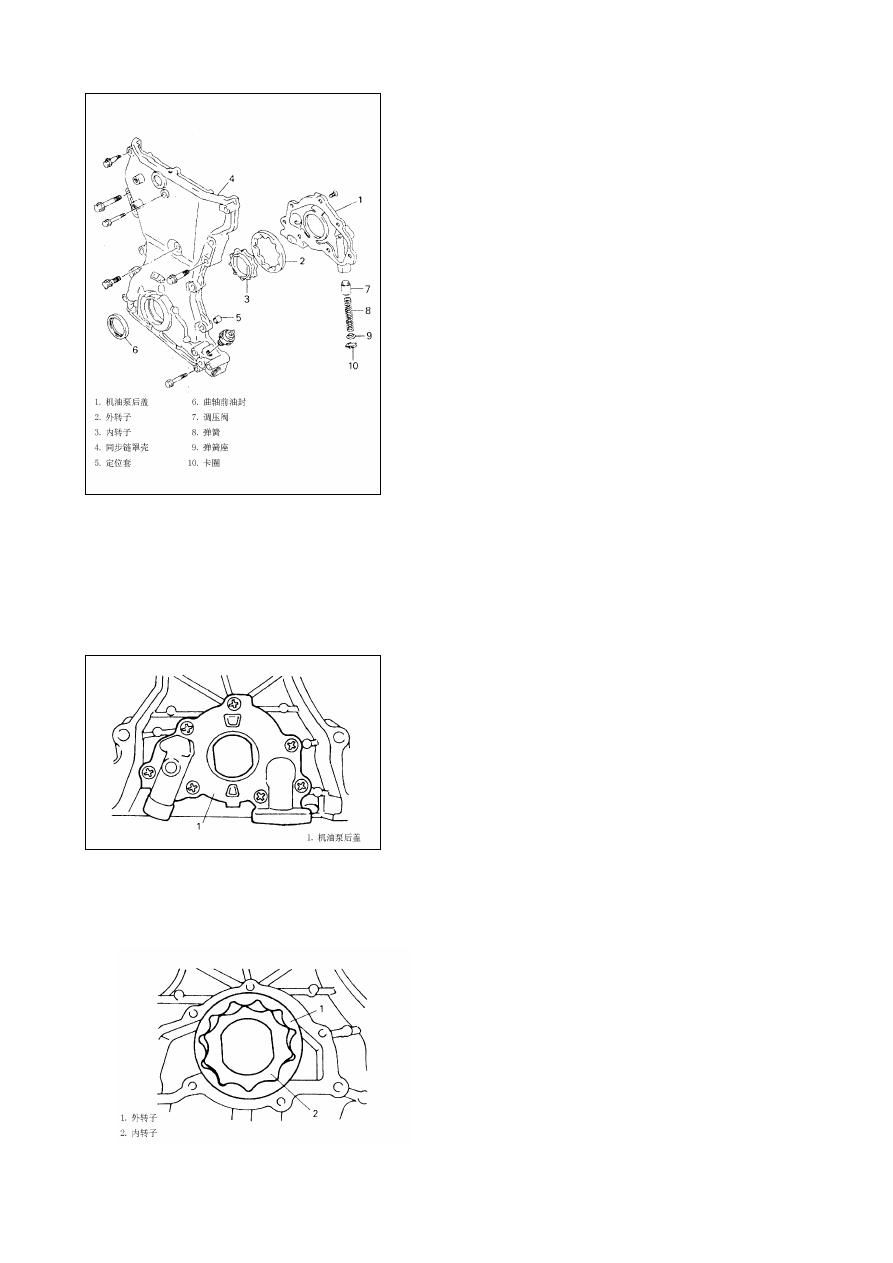

1. Задняя крышка масляного насоса. 2. Внешний ротор. 3. Внутренний ротор. 4. Корпус
ременного привода синхронизации. 5. Втулка фиксации. 6. Передний сальник коленчатого
вала. 7. Клапан регулировки давления. 8. Пружина. 9. Гнездо пружины. 10. Пружинное
стопорное кольцо.

Рисунок 5-12.

1. Задняя крышка масляного насоса.

Рисунок 5-13.
