HAFEI BRIO. Руководство - часть 66

Специальный инструмент.

(A): Съемник клапана; (B): Насадка к съемнику клапана; (C): Пассатижи.



Рис. 4-55.

1. Сухарь клапана



Рис. 4-56.

1. Сальник клапана.
2. Пружинная прокладка.

4). Снять специальный инструмент, снять гнезда клапанных пружин и клапанные
пружины.

5). Вынуть клапаны из камеры сгорания.

6). Снять сальники клапанов с клапанных направляющих, после чего снять клапанные
пружинные прокладки, Рис. 4-56.

Примечание:

Следует иметь в виду, что при последующей сборке необходимо использовать новые
клапанные сальники. Повторная установка клапанных сальников, бывших в употреблении,
не допускается.

7). Отложить в сторону все прочие снятые детали и узлы, за исключением клапанных
сальников, разложив их в таком порядке, который обеспечивает удобство и точность
последующей сборки с установкой всех частей в правильных положениях.

Сборка клапанов.

1). Установить клапанные пружинные прокладки, Рис. 4-57.



Рис. 4-57.



Рис. 4-58.

1. Сальник клапана.

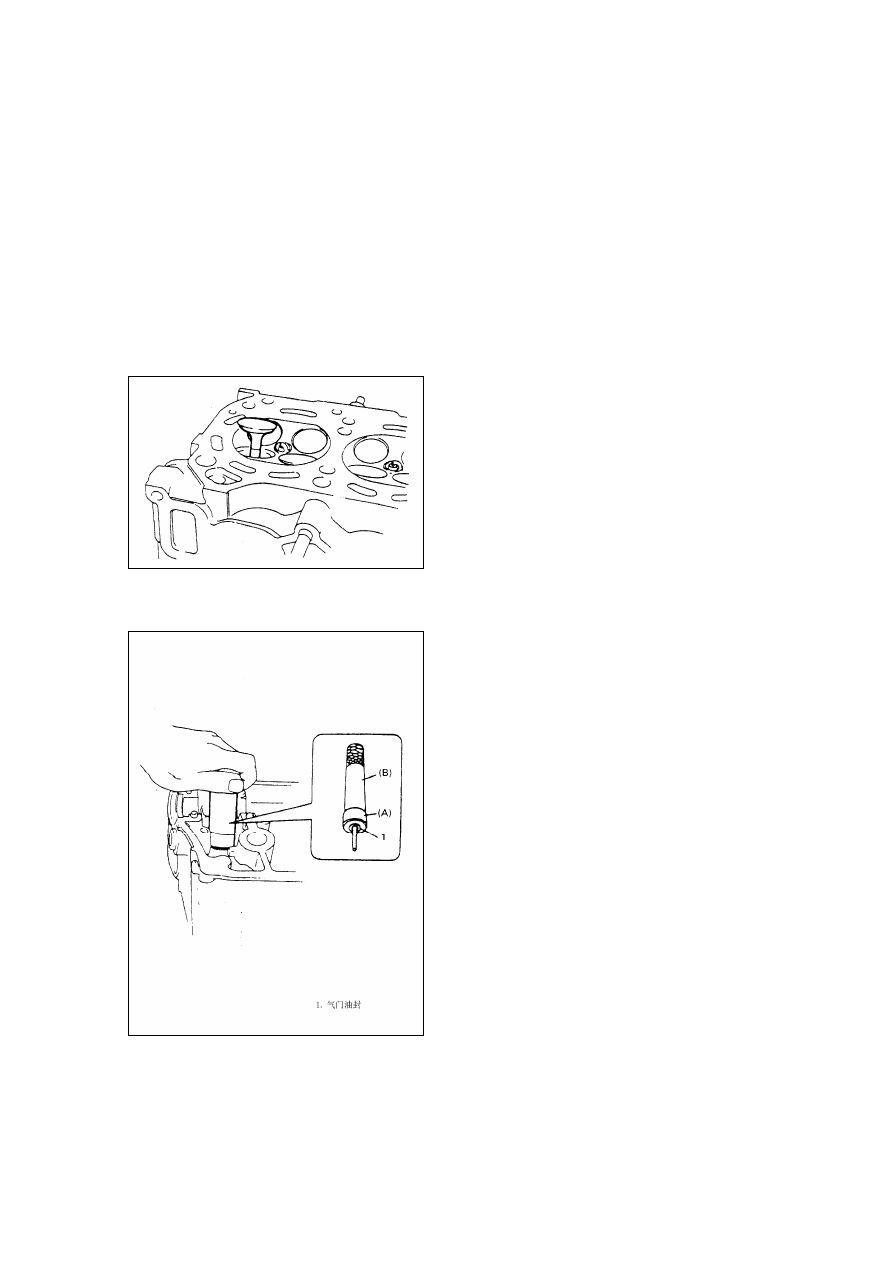

2). Установить новые клапанные сальники на направляющие клапанов, Рис. 4-58.

Смазать клапанные сальники и оправку специального инструмента (специальный ключ
для установки клапанных сальников), вставить клапанный сальник в оправку инструмента,
после чего нажать рукой на специальный инструмент. Установить клапанные сальники в
направляющие клапанов. После завершения проверить правильность установки сальников
в направляющих клапанов.

Специальный инструмент.

(A): Насадка для специального инструмента для установки клапанных сальников.

(B): Инструмент для установки клапанных сальников.

Предупреждение:

* Не допускается повторное использование снятых сальников, при сборке необходимо
устанавливать только новые сальники.

* При установке сальника нельзя стучать по специальному инструменту с помощью
любого механического приспособления, вставлять сальник, установленный в специальном
инструменте, можно только вручную. Забивка инструмента с сальником с помощью
дополнительных инструментов или приспособлений может привести к повреждению
клапанного сальника.

3). Установить клапан в клапанную направляющую.

Смазать клапанный сальник, внутреннее отверстие направляющей втулки клапана и
клапанный шток перед установкой клапана в клапанную направляющую.

4). Установить клапанную пружину и верхнее гнездо клапанной пружины, Рис. 4-59.

Каждая клапанная пружина имеет верхнюю сторону (более широкую, с белой меткой) и
нижнюю сторону (узкую).

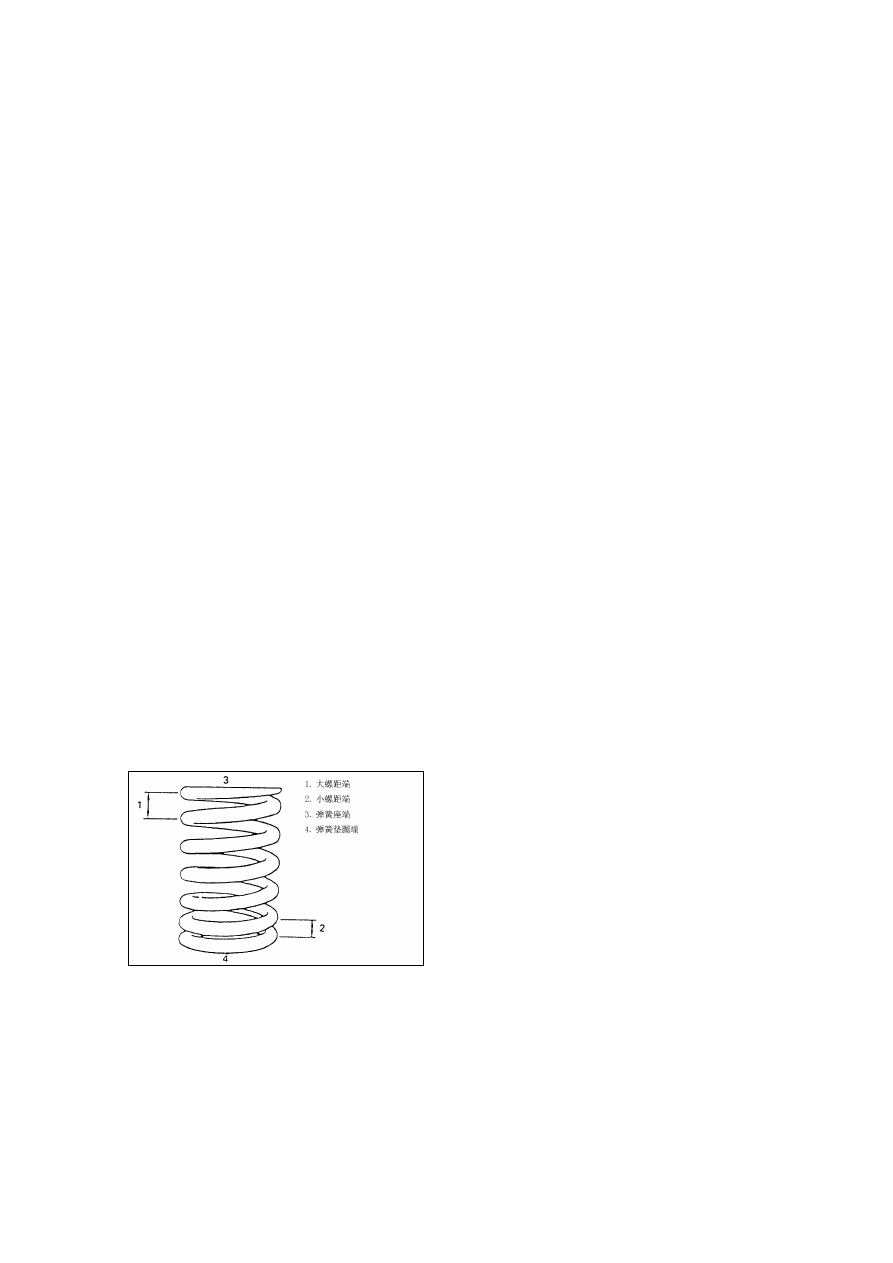

Рис. 4-59.

1. Большой конец пружины.
2. Малый конец пружины.
3. Торец гнезда пружины.
4. Торец пружинной прокладки.



Рис. 4-60.

1. Сухарь клапана.

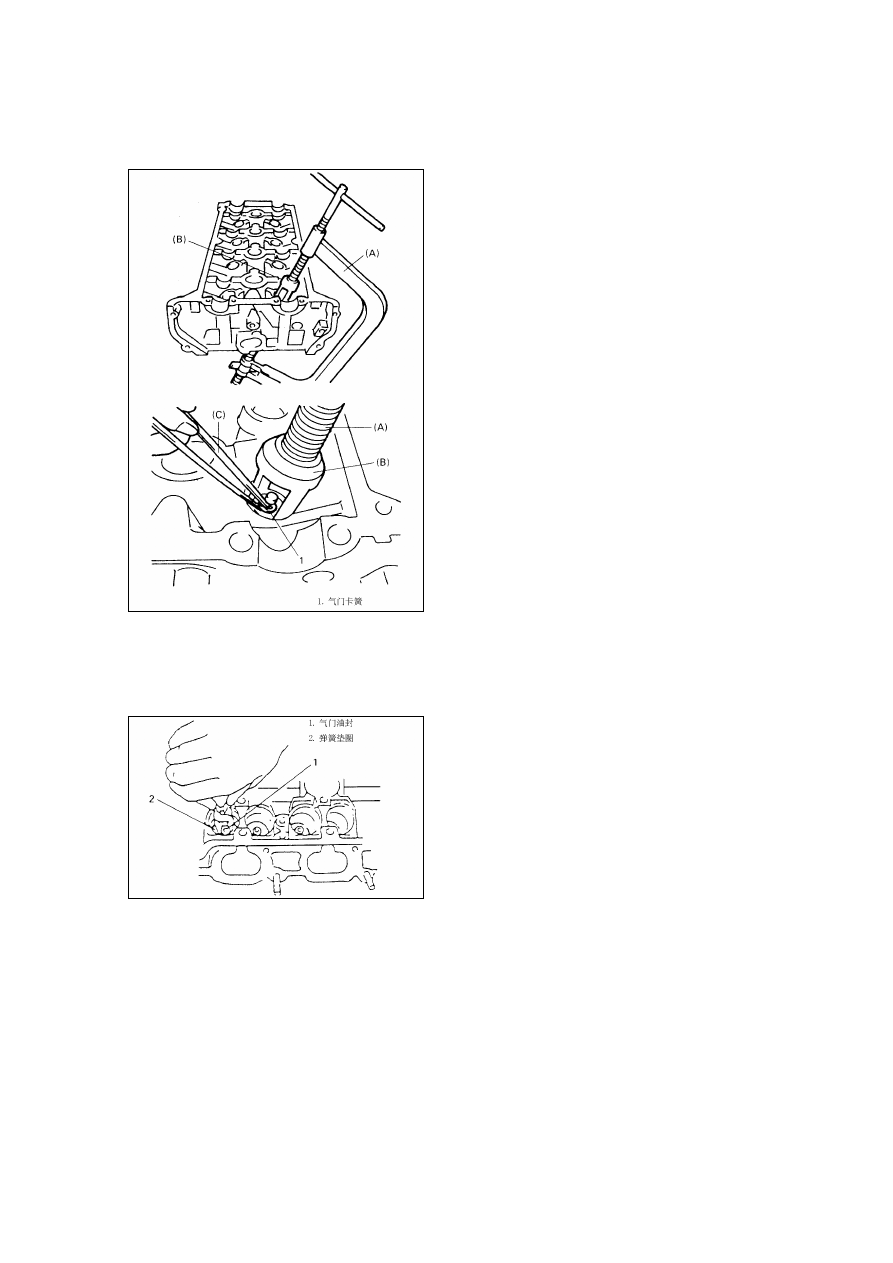

5). Прижать клапанную пружину с помощью специального инструмента, установить два
сухаря клапана в канавку клапанного штока, Рис. 4-60.

Специальный инструмент.

(A): Съемник клапанов.
(B): Насадка к съемнику клапанов.
(C): Пассатижи.

6). Установить впускной и выпускной коллекторы в сборе.

Головка блока цилиндров.

1). Снять старую прокладку головки блока цилиндров, очистить контактную поверхность
от грязи и нагара, установить новую прокладку, как показано на Рис. 4-61, т.е. “верхняя”
поверхность с маркировкой должна располагаться по направлению к приводной звездочке
коленчатого вала (по направлению к головке блока цилиндров).

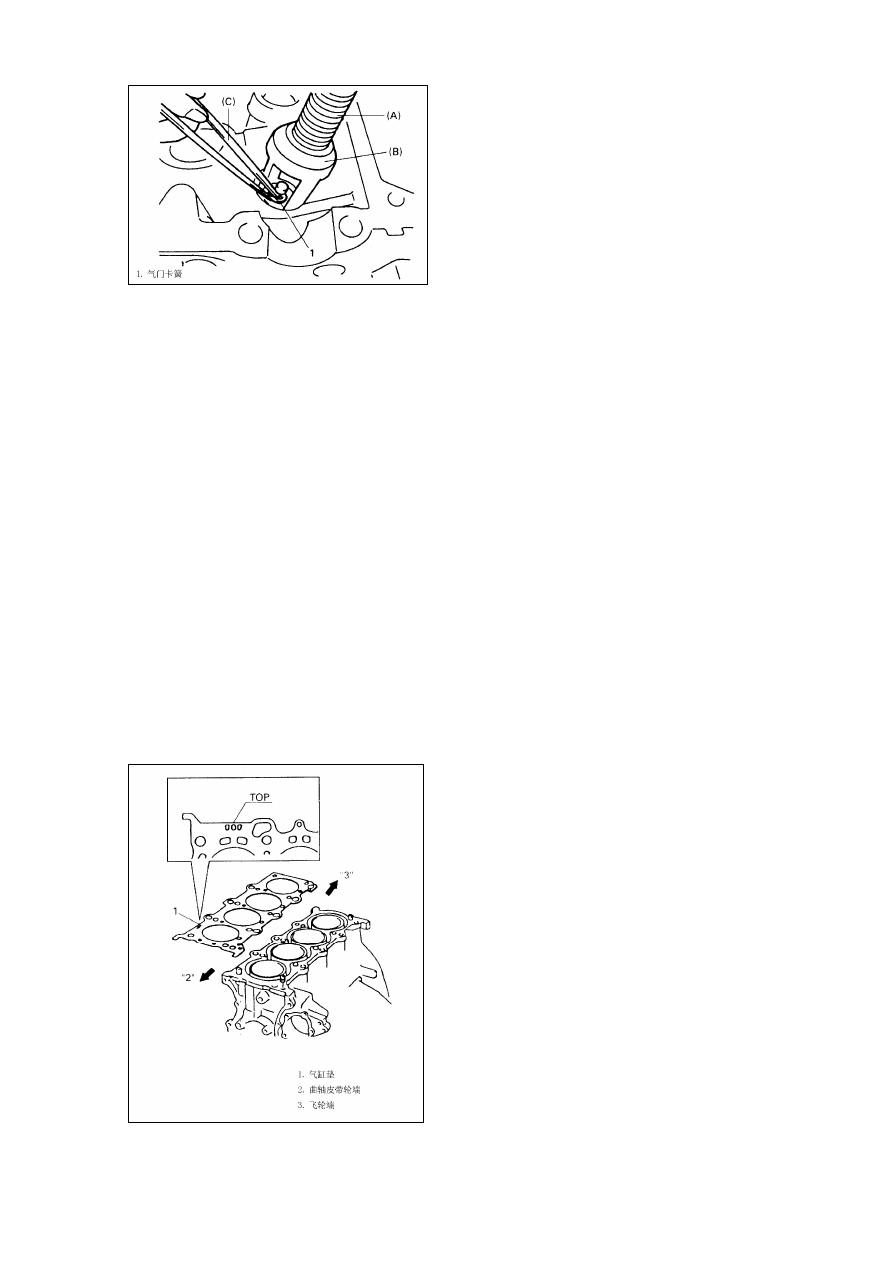

Рис. 4-61.
