“A”: смазка марки LETAI 5699.

2). Нанести слой моторного масла на контактную поверхность сальника в сборе кожуха
цепного привода синхронизации. Затем установить кожух цепного привода
синхронизации в сборе. Смотри Рис. 4-34, закрутить винты до момента затяжки,
указанного в спецификации.

Примечание:

* Проверить надежность крепления фиксирующего штифта перед установкой кожуха
цепного привода синхронизации в сборе.

* Дополнительно смазать средний болт перед установкой.

“A”: смазка марки LETAI 5699.

Момент затяжки.

(a): 11 Н*м (болт M6).
(b): 23 Н*м (болт M8).

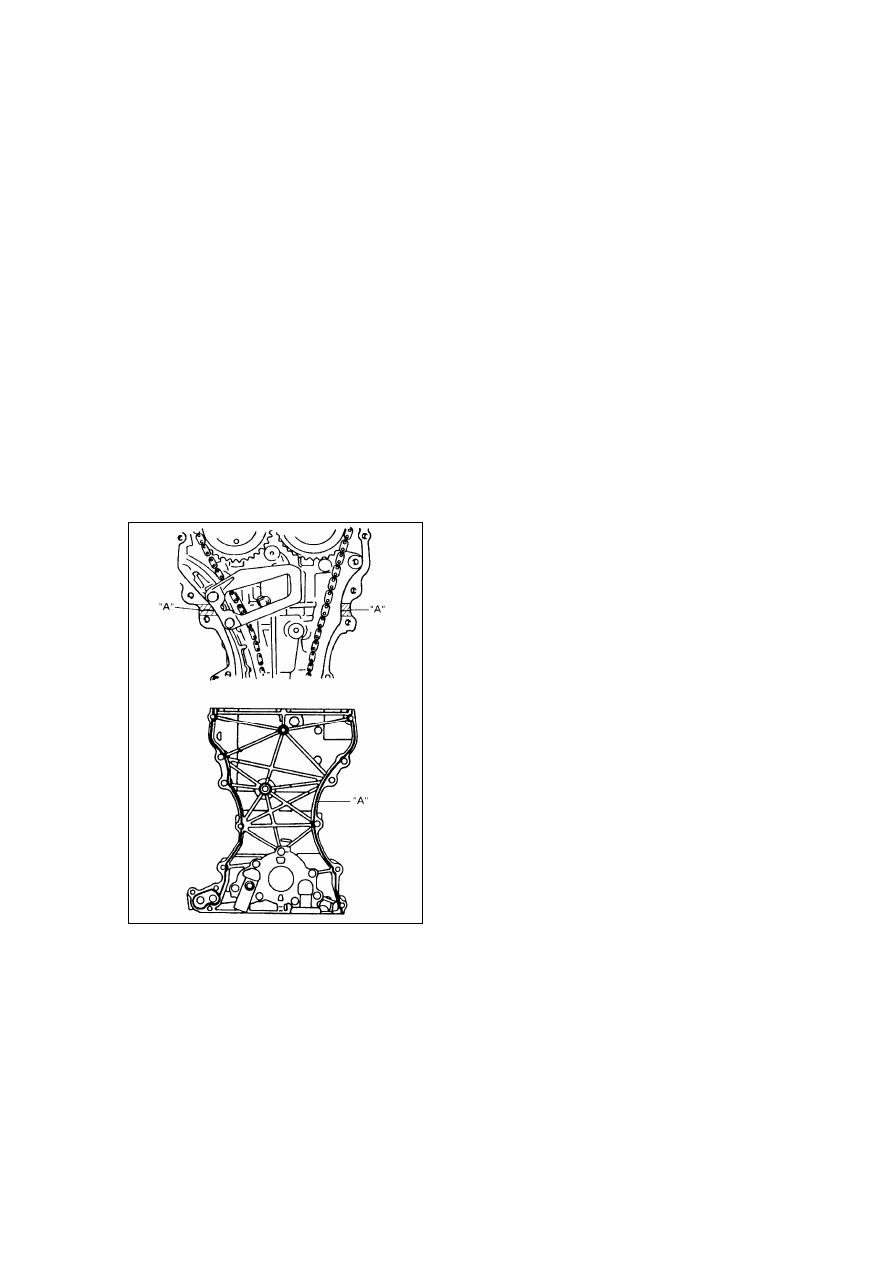

Рис. 4-33.

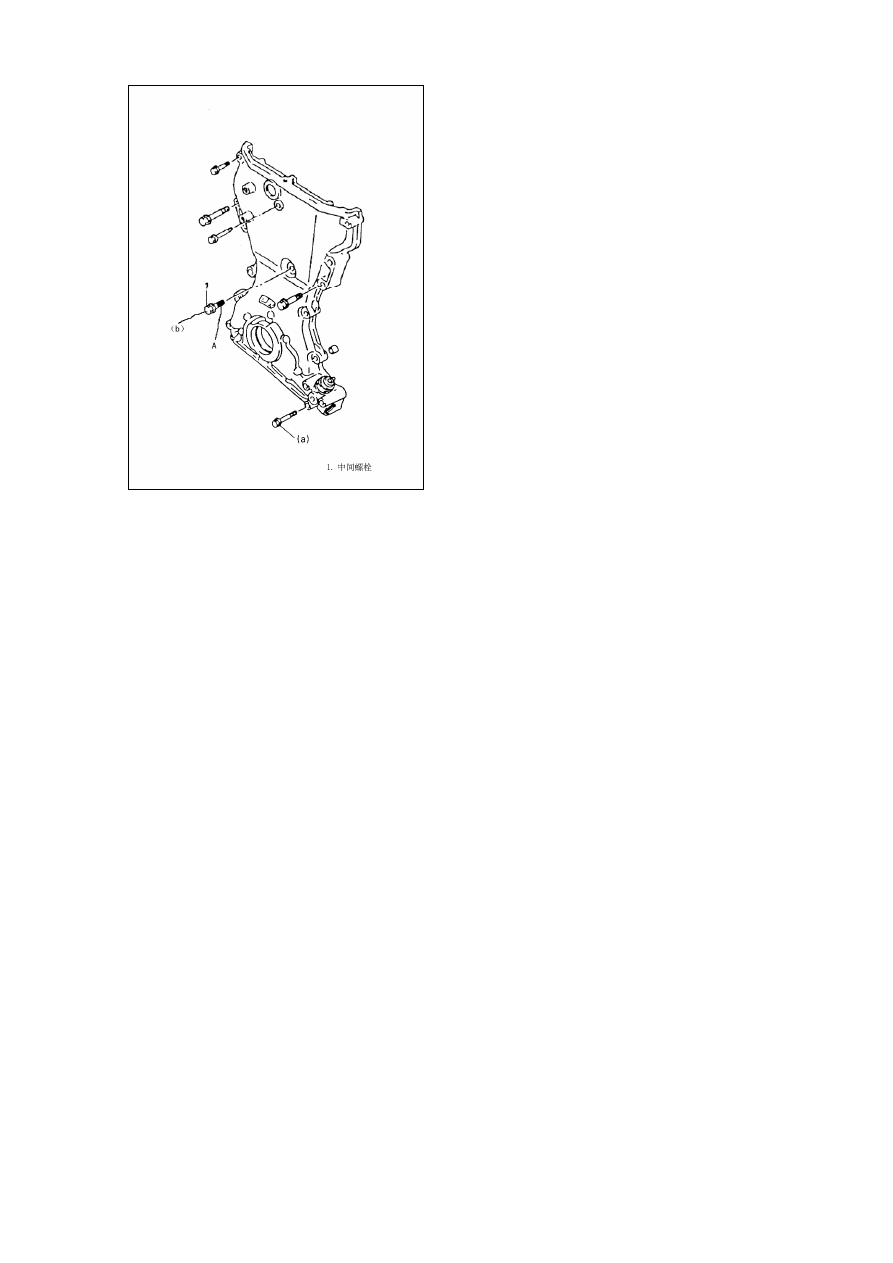

Рис. 4-34.

1. Средний болт.

3). Установить водяной насос соответственно описанию, приведенному в разделе
“Водяной насос” главы «Система охлаждения».

4). Установить масляный поддон и маслоуловитель соответственно описанию,
приведенному в разделах главы «Система смазки», описывающих установку масляного
поддона и маслоуловителя.

5). Установить крышку клапанной камеры в сборе соответственно описанию,
приведенному в разделе “Крышка клапанной камеры в сборе”.

6). Установить шкив коленчатого вала и поддон. Закрутить до момента затяжки,
указанного в спецификации.

Момент затяжки (a): 115 Н*м.

7). Установить клиновый ремень.



Рис. 4-35.

1. Отвертка для винтов с пазовой головкой.
2. Масляный поддон.
3. Картер коробки переключения передач.
4. Шкив коленчатого вала.

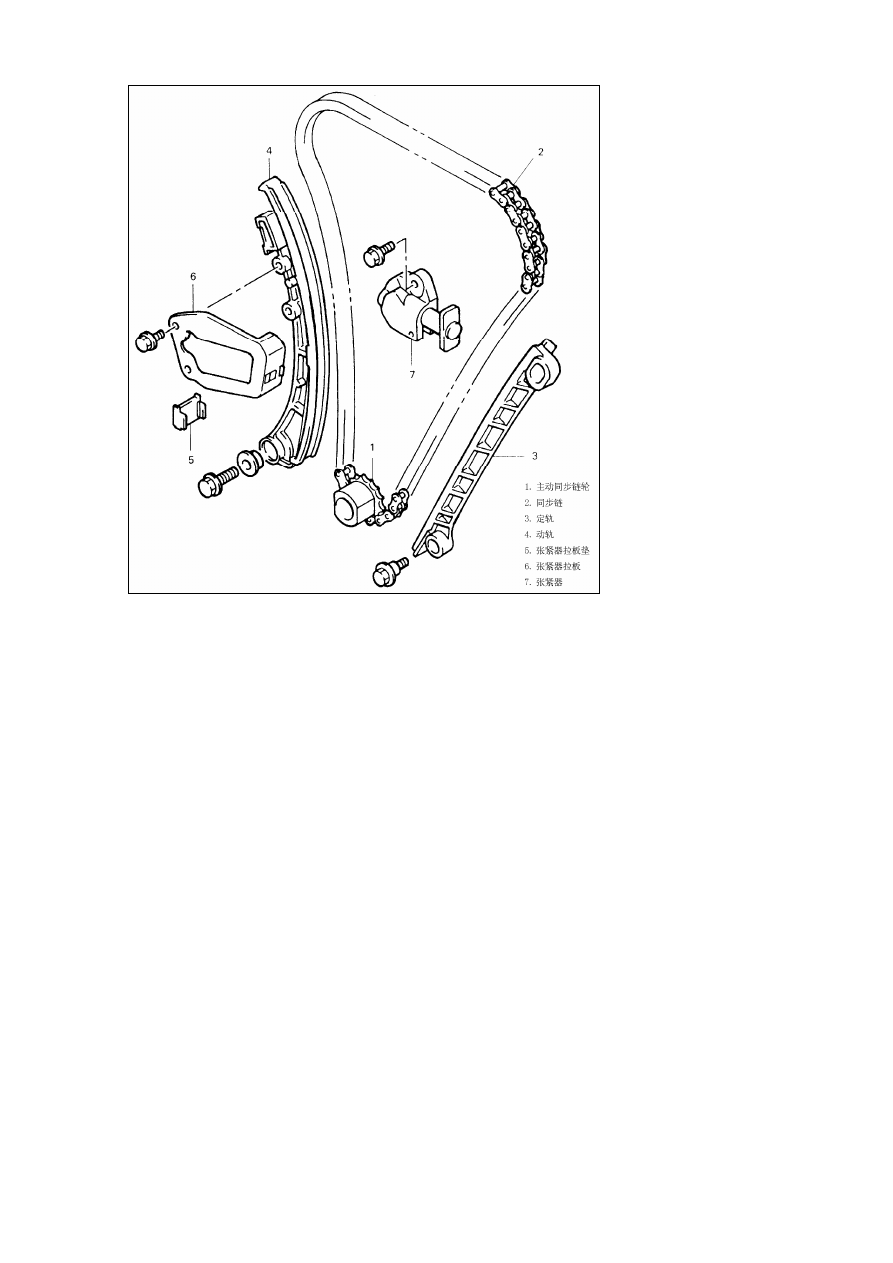

Рис. 4-36.

1. Цепь привода синхронизации.
2. Цепь привода синхронизации.
3. Направляющая цепи привода синхронизации.
4. Натяжитель цепи привода синхронизации.
5. Соединение натяжителя цепи привода синхронизации.
6. Соединение натяжителя цепи привода синхронизации.
7. Регулятор натяжителя Соединение натяжителя цепи привода синхронизации.

* Регулятор цепи привода синхронизации и натяжителя (Рис. 4-36).

Разборка:

1). Снять масляный поддон и фильтр грубой очистки в сборе согласно описанию,
приведенному в соответствующих разделах главы «Система смазки».

2). Снять крышку клапанной камеры в сборе соответственно процедуре для клапанной
камеры в сборе.

3). Снять цепь привода синхронизации в сборе соответственно описанию, приведенному в
разделе “Цепь привода синхронизации в сборе”.

4). Как показано на Рис. 4-37, повернуть коленчатый вал до полного совмещения сине-
черного звена со стрелкой на звездочке цепного привода впускных и выпускных клапанов;
полностью совместить желтое звено цепи с канавкой на ведущей звездочке цепного
привода.
