HAFEI BRIO. Руководство - часть 59

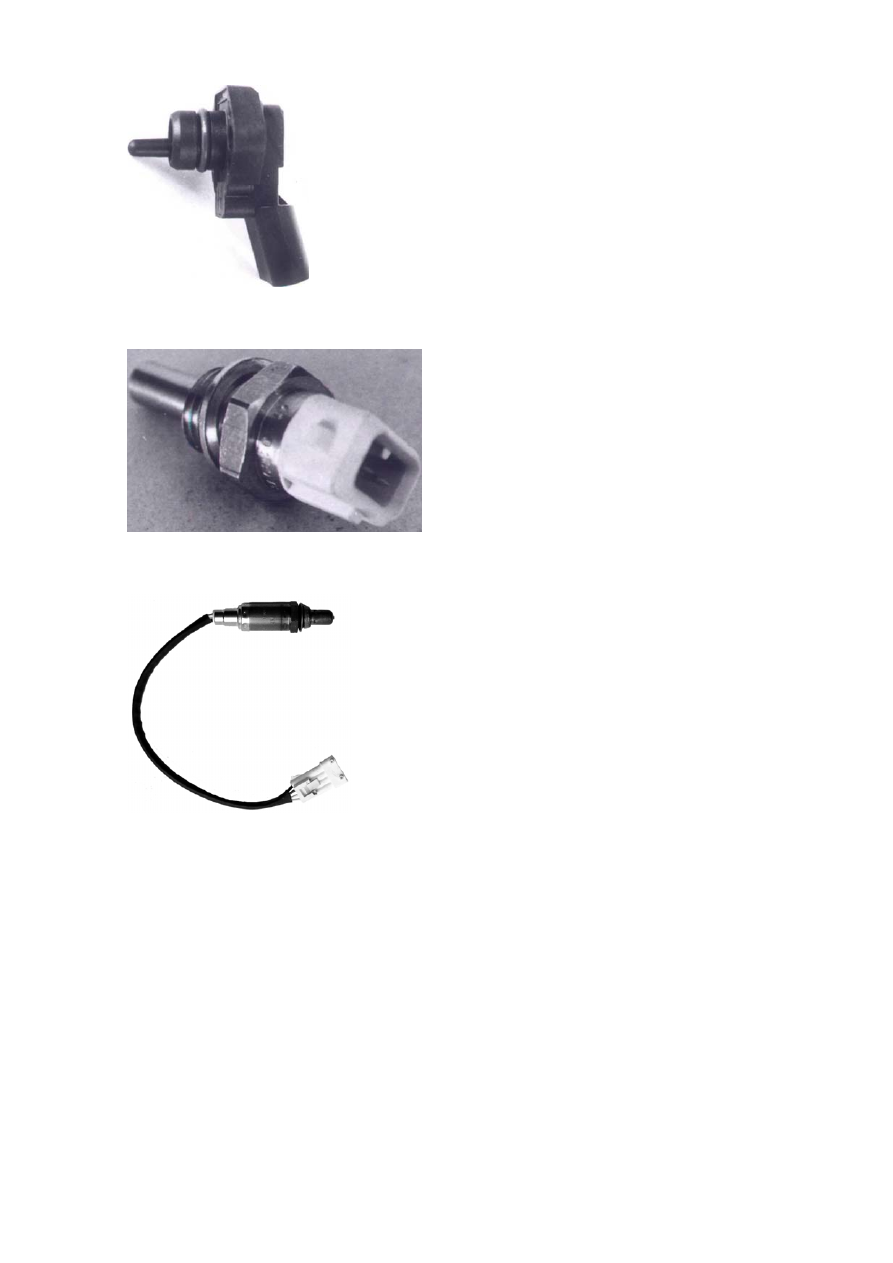

Рис. 4-5. Датчик температуры и давления впускного коллектора.





Рис. 4-6. Датчик температуры жидкости в системе охлаждения.



Рис. 4-7. Датчик кислорода.

6). Датчик детонации: устанавливается на двигателе со стороны впуска (Рис. 4-8),
передает информацию о детонации, предназначенную для регулировки угла опережения
зажигания и обеспечения контроля детонации по замкнутому циклу.

Примечание:

При установке датчика детонации не допускается использование шайб, прокладок и
любого крепежного элемента, за исключением болта, который закручивается до момента
затяжки 15-25 Н*м.

7). Датчик углового положения коленчатого вала: устанавливается на задней стороне
головки блока цилиндров (Рис. 4-9), передает информацию, позволяющую
идентифицировать верхнюю мертвую точку первого цилиндра.

8). Датчик частоты вращения двигателя: устанавливается на передней стороне коробки
переключения передач (Рис. 4-10), передает информацию о частоте вращения и угловом
положении коленчатого вала, которая используется для определения продолжительности
впрыска топлива и угла опережения зажигания.

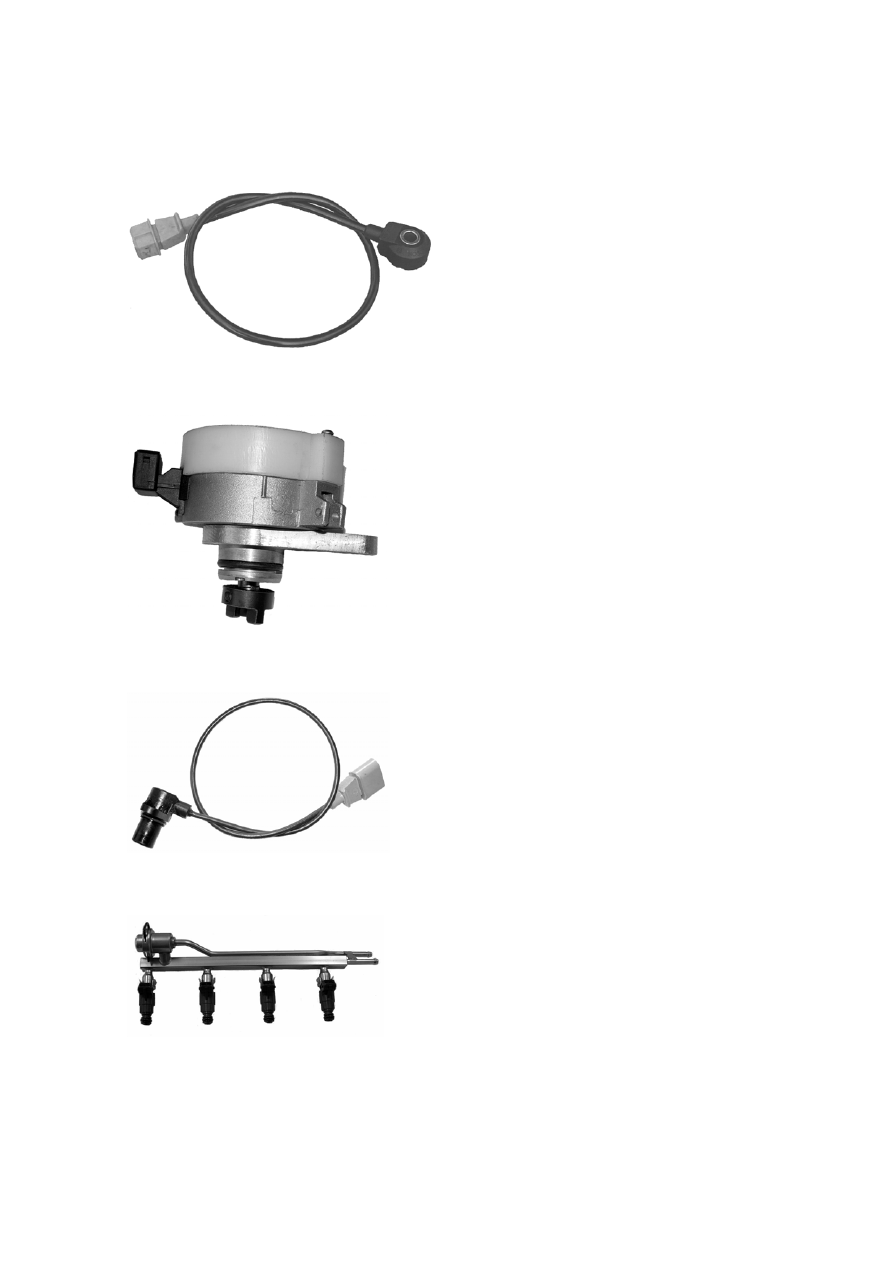

Рис. 4-8. Датчик детонации.



Рис. 4-9. Датчик углового положения коленчатого вала.



Рис. 4-10. Датчик частоты вращения двигателя.



Рис. 4-11. Топливная шина в сборе.

2. Электронный блок управления системой зажигания (ECU).

Электронный блок управления системой зажигания передает сигналы на

исполнительные устройства после обработки и анализа сигналов, принятых от датчиков.

3. Исполнительные устройства.

1). Электронный топливный насос: устанавливается в топливном баке, электронный
блок управления контролирует работу топливного насоса через реле топливного насоса.
При выключении двигателя топливный насос выключается автоматически.

2). Топливные инжекторы: устанавливаются на топливной шине в сборе (Рис. 4-11),
обеспечивают впрыск топлива в воздушный канал под контролем электронного блока
управления.

3). Четырехконтактная катушку зажигания (Рис. 4-12): электронный блок управления
контролирует замыкание и размыкание первичной обмотки катушки для генерирования
искры зажигания.

Примечание:

Монтажное гнездо катушки зажигания должно быть надежно заземлено.

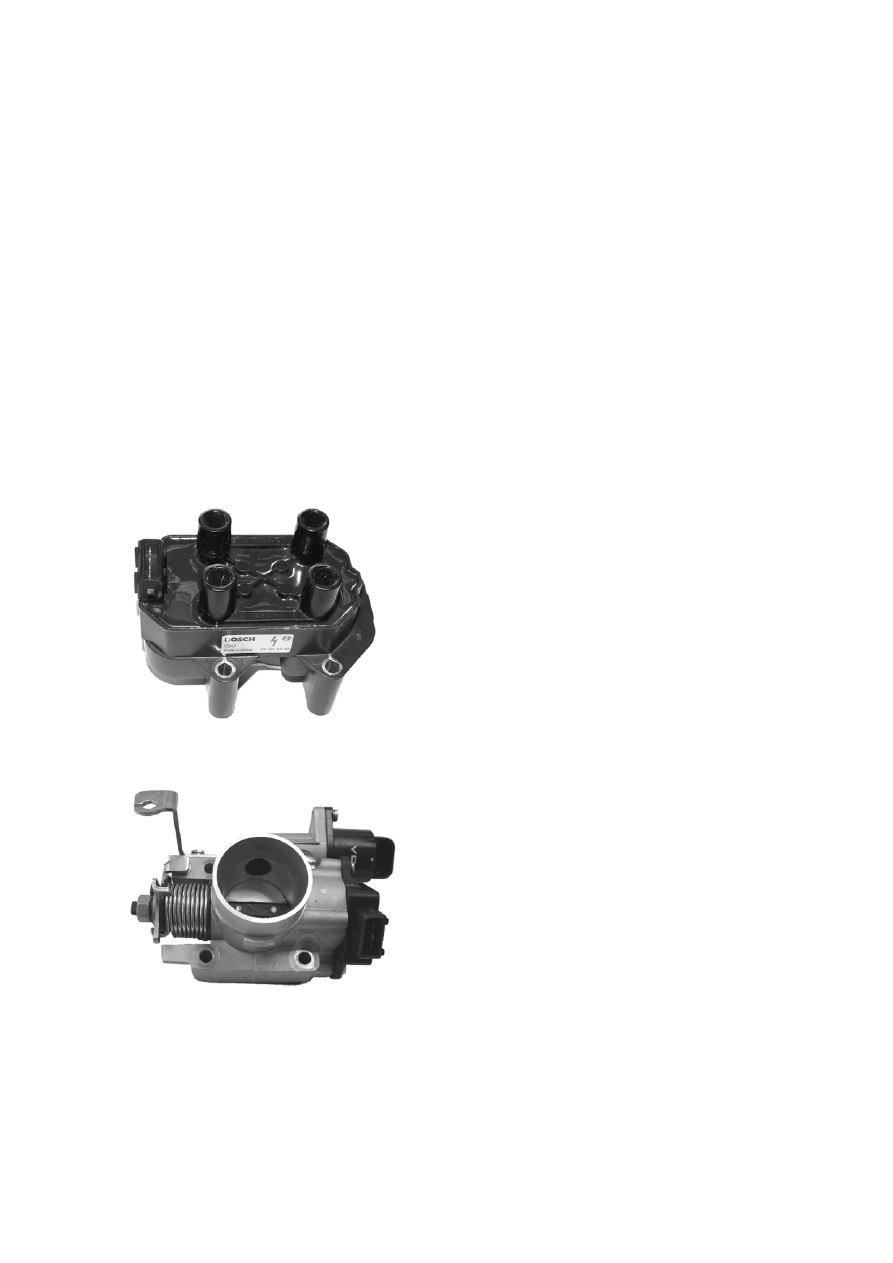

Рис. 4-12. Четырехконтактная катушку зажигания.



Рис. 4-13. Корпус дроссельной заслонки в сборе.

4). Устройство регулировки частоты вращения холостого хода (шаговый
электродвигатель): устанавливается на корпусе дроссельной заслонки в сборе (Рис. 4-13),
электронный блок управления, регулируя положение регулятора частоты вращения,
изменяет площадь поперечного сечение впускного воздушного канала и, соответственно,
расход воздуха на впуске, что позволяет регулировать частоту вращения двигателя в

режиме холостого хода.

5). Продувочный клапан угольного фильтра (Рис. 4-14): устанавливается на кузове
автомобиля, блок электронного управления регулирует величины открывания клапана,
изменяя расход чистого воздуха, поступающего из фильтра во впускной коллектор.



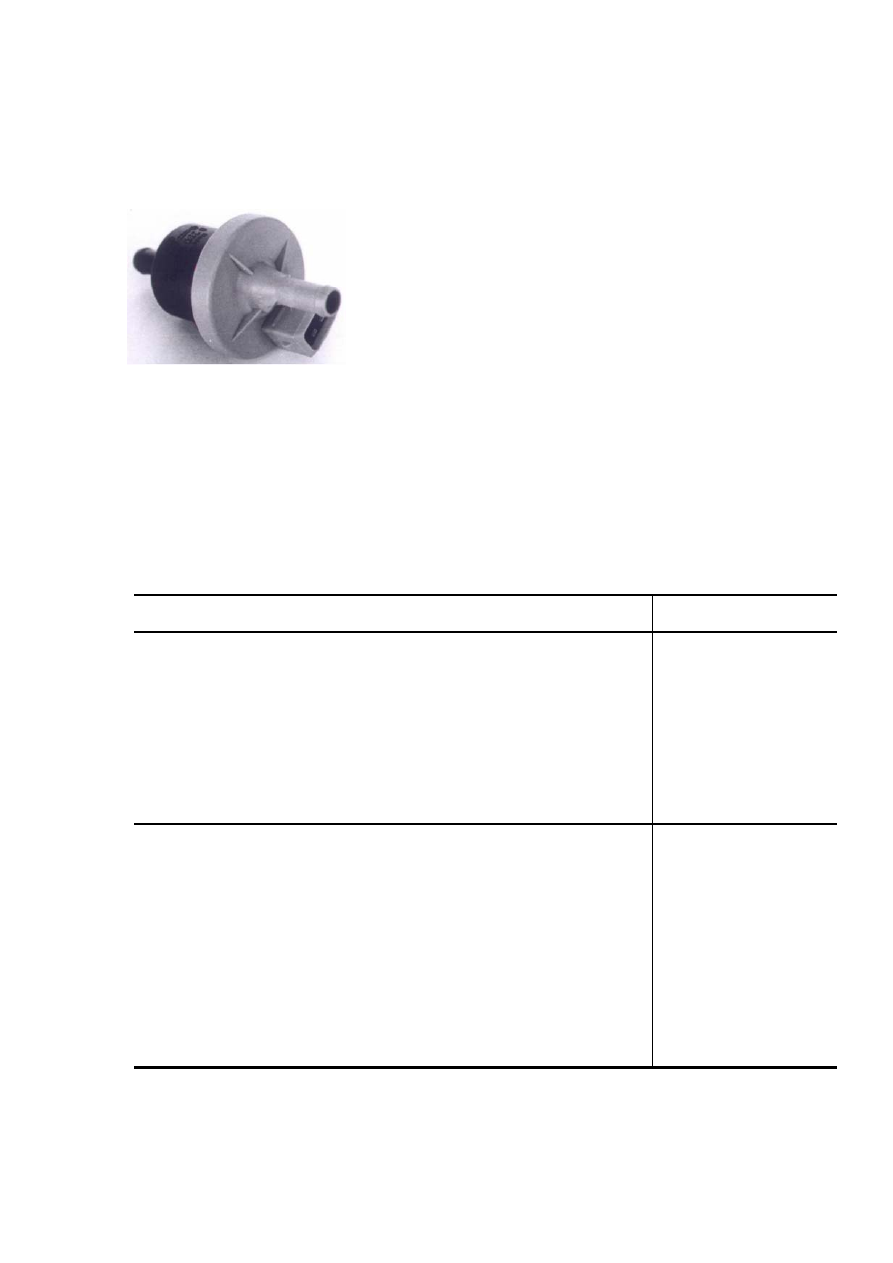

Рис. 4-14. Продувочный клапан угольного фильтра.

4.3. Проверка и техническое обслуживание двигателя (не требующее разборки
двигателя).

Для проведения технического обслуживания (например, проверки, регулировки или
замены) следующих частей и узлов не требуется разборка двигателя.

Таблица 4-1.

Деталь / узел

Техническое
обслуживание

0,1. свечи зажигания.
0,2. выпускной коллектор.
0,3. масляный фильтр.
0,4. датчик давления масла.
0,5. крышка клапанной камеры.
0,6. вал коромысла.
0,7. коромысло.
0,8. пружина коромысла.
0,9. распределительный вал.
0,10. головка блока цилиндров.
0,11. радиатор

проверить или заменить.
проверить или заменить.
заменить.
заменить.
заменить.
проверить или заменить.
проверить или заменить.
проверить или заменить.
проверить или заменить.
проверить или заменить.
проверить или заменить

0,12. ведомая шестерня синхронизации распределительного вала.
0,13. ведущая шестерня синхронизации распределительного вала.
0,14. приводная цепь синхронизации.
0,15. масляный поддон и масляный фильтр.
0,16. впускной коллектор.
0,17. генератор переменного тока.
0,18. стартер.
0,19. водяной насос.
0,20. звездочки цепного привода (коленчатого вала, генератора, водяного
насоса).
0,21. кожух приводной цепи.
0,22. шланги системы охлаждения.
0,23. масляный насос, поршни, поршневые кольца и шатуны.

0,24. звездочка цепного привода водяного насоса

проверить или заменить.
проверить или заменить.
заменить.
проверить или заменить.
заменить.
проверить или заменить.
проверить или заменить.
заменить.
проверить, заменить или
отрегулировать.
проверить или заменить.
проверить или заменить.
проверить или заменить.
проверить или заменить.

.

4.4. Демонтаж двигателя.

· Снять защитный кожух под двигателем.
