3. Тросик управления забором забортного воздуха, соединенный с корпусом воздушной
заслонки.
4. Блок управления обогревателя.
Рис 17-14 (рисунок отсутствует, надпись «аналогично рисунку 17-14 в книге, только
развернуть на 180°).
Положение размораживания.
Положение обдува в лицо.
Рис 17-15 (рисунок отсутствует, надпись «аналогично рисунку 17-15 в книге, только
развернуть на 180°).
Положение максимального нагрева.
Положение максимального охлаждения.
Соединение тросика заслонки камеры смешивания воздуха (смотри Рис 17-15)
1. Повернуть ручку регулировки температуры блока управления обогревателя до упора в
сторону ”HOT” (горячий воздух).
2. Установить рычаг заслонки камеры смешивания воздуха блока печки в положение “MAX
HOT” (повернуть рычаг заслонки вправо до упора) и присоединить тросик.
Соединение тросика переключения режимов циркуляции воздуха в салоне.
1. Установить ручку переключения режимов циркуляции воздуха в салоне блока управления
обогревателя в положение CIRCULATED (внутренняя циркуляция).
2. Установить рычаг управления заслонкой переключения режима циркуляции воздуха в
салоне коробки воздухозаборника в положение CIRCULATED (повернуть рычаг управления
против часовой стрелки в крайнее положение), присоединить тросик.
Рис 17-16 (рисунок отсутствует, надпись «аналогично рисунку 17-16 в книге, только
развернуть на 180

°).

Положение внутренней циркуляции воздуха.

Положение циркуляции с забором наружного воздуха.

* Проверка (смотри Рис 17-17, таблицу 17-8.

Таблица 17-8

Номер контакта

Положение переключателя

+ I II III IV

OFF



| |

1



| |  |

2



| |    |

3



| |      |





Рис 17-17.

Проерка выключателя вентилятора на разрыв цепи.

17-6. Шланги, трубки обогревателя.
* Демонтаж и установка.
Операции, выполняемые перед демонтажем и после установки.
* Слить и заправить жидкость в системе охлаждения (описание приводится в другой главе
настоящего руководство).
Последовательность демонтажа (смотри Рис 17-18).
Рис 17-18 (рисунок отсутствует).
1. Зажим. 2. Шланг, впускная магистраль обогревателя. 3. Шланг, выпускная магистраль
обогревателя.
Последовательность установки: в порядке, обратном процедуре демонтажа.
17-7. Узел системы обогрева, вентиляции и кондиционирования.
* Демонтаж и установка.
Операции, выполняемые перед демонтажем и после установки.
* Слить и заправить жидкость в системе охлаждения (описание приводится в другой главе
настоящего руководство).
* Демонтаж и установка приборной панели (описание смотри в другой главе настоящего
руководства).
* Демонтаж и установка рулевой колонки (описание смотри в другой главе настоящего
руководства).
* Отсоединение и подключение пневмоподушки (описание смотри в другой главе
настоящего руководства).
* Демонтаж и установка блока управления обогревателя (описание смотри выше в данной
главе).
* Отсоединение и подключение разъемов кабельной шины.
* Демонтаж и установка водяных шлангов обогревателя.
Последовательность демонтажа (смотри Рис 17-19).
Рис 17-19 (рисунок отсутствует, надпись «аналогично рисунку 17-18 в книге, только
развернуть на 180

°).

1. Блок печки с вентилятором в сборе. 2. Испаритель. 3. Коробка воздухозаборника.
* Проверка.
Проверка сопротивления (смотри Рис 17-20, таблицу 17-9).
Стандартное значение:
Таблица 17-9.

Положение

Стандартное значение, Ом

Высокое – среднее (между 1-3)

0,8

Высокое – низкое (между 2-3)

2,5

Низкое – среднее (между 2-3)

1,7



1

2 3



Рис 17-20

Установка: в последовательности, обратной процедуре демонтажа системы обогрева,
вентиляции и кондиционирования воздуха.

17-8. Испаритель.
* Демонтаж и установка.
Последовательность демонтажа (смотри Рис 17-21).
Рис 17-21 (рисунок отсутствует, надпись «аналогично рисунку 17-21 в книге, только
развернуть на 180°»).
1. Испаритель. 2. Шланг, дренаж испарителя кондиционера. 3. Датчик температуры воздуха.
4. Кронштейн A. 5. Кронштейн B. 6. Сердцевина испарителя.
Способ установки: в порядке, обратном процедуре демонтажа.
17-9. Компрессор.
* Демонтаж и установка.
Операции, выполняемые перед демонтажем.
Слив хладагента (описание смотри выше в данной главе).
Последовательность демонтажа (смотри Рис 17-22).
Рис 17-22 (рисунок отсутствует).
1. Соединение гибкого всасывающего шланга. 2. Соединение гибкого выпускного шланга. 3.
Приводной ремень. 4. Компрессор. 5. Регулировочный кронштейн компрессора. 6.
Монтажный кронштейн компрессора.
Рис 17-23 (рисунок отсутствует).
Регулировочный болт.
Монтажный болт.
1). Снятие шлангов и трубок.
Во избежание попадания пыли и посторонних предметов закрыть конденсатор, компрессор и
патрубки расширительного клапана.
Предупреждение
Во избежание поглощения влаги компрессорным маслом и приемником установить заглушки
в соединительные муфты.
2). Демонтаж приводного ремня (смотри Рис 17-23).
(1). Ослабить монтажный болт.
(2). Ослабить регулировочный болт и снять приводной ремень.
3). Демонтаж компрессора.
Проследить, чтобы при снятии компрессора не пролилось компрессорное масло.
Проверка.
Проверка функционирования электромагнитной муфты компрессора (смотри Рис
17-24).
Соединить контакт разъема питания компрессора с положительным (+) контактом
аккумулятора и подключить отрицательный (-) контакт аккумулятора к массе блока
компрессора. При этом электромагнитная муфта срабатывает, и раздается определенный
звук.
Рис 17-24 (рисунок отсутствует).
Переключатель температуры охлаждения.
(1). Опустить металлическую часть переключателя температуры охлаждения в моторное
масло и нагревать масло, используя газовую горелку или подобное приспособление (смотри
Рис 17-25).

(2). Когда температура масла достигнет заданного значения, проверить наличие напряжения
между контактами с помощью тестера.
Стандартное значение:
Замыкание цепи: несколько ниже 150

o

C.

Размыкание цепи: 150

o

C и выше (цепь замкнется, когда температура понизится до 120

o

C и

ниже).
Предупреждение.
Не допускать перегрева.

.

.

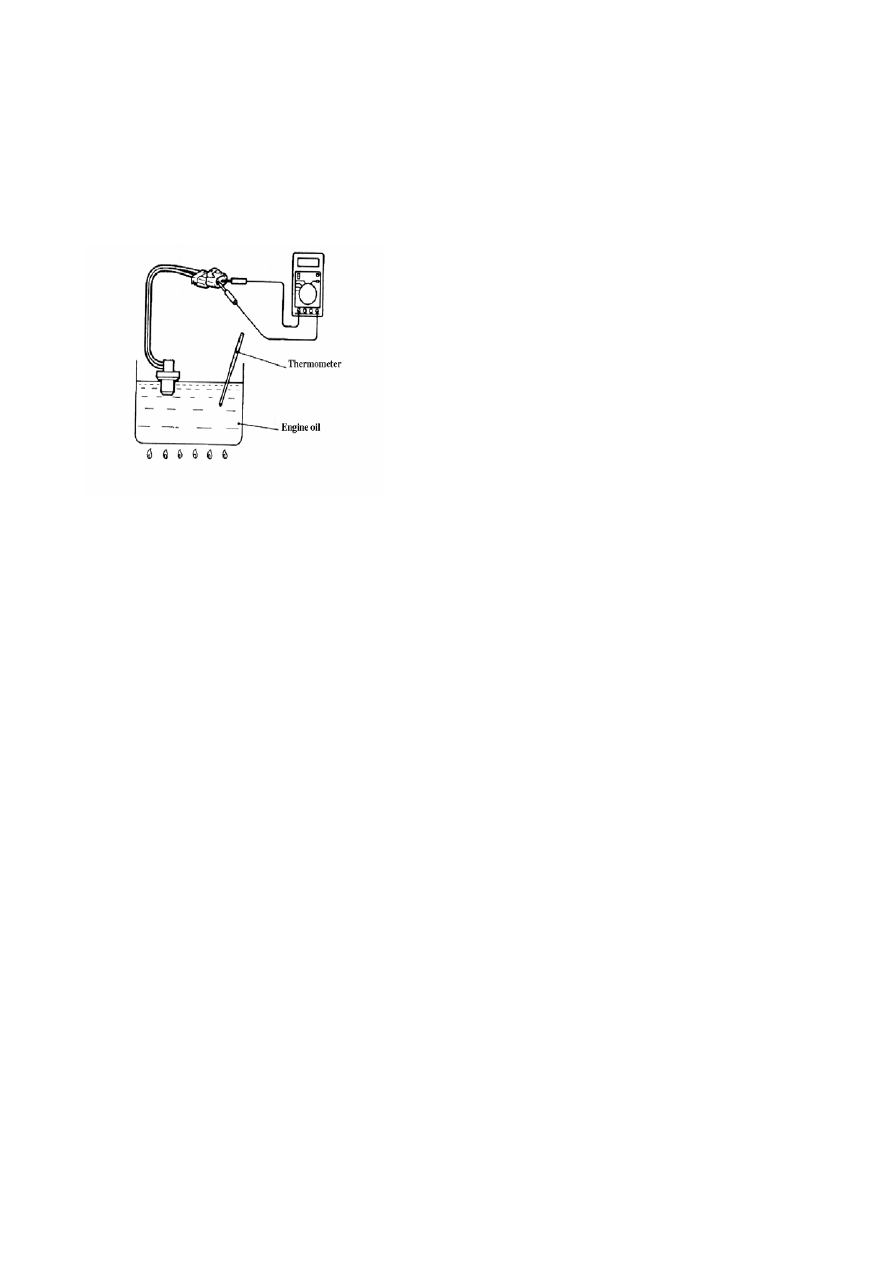

Рис 17-25

Термометр. Моторное масло.

Способ установки: в последовательности, обратной процедуре демонтажа.

17-10. Конденсатор в сборе.
* Демонтаж и установка.
Операции, выполняемые перед демонтажем и после установки.
* Слив и заправка хладагента (описание смотри выше в данной главе).
* Разъединение и соединение разъема электропривода конденсатора.
* Демонтаж и установка трубок конденсатора.
Последовательность демонтажа (смотри Рис 17-26).
Рис 17-26 (рисунок отсутствует).
1. Гибкий выпускной шланг. 2. Жидкостная трубка II. 3. Конденсатор в сборе. 4. Болт. 5.
Зажим приемника. 6. Приемник.
* Демонтаж шлангов и трубок.
Во избежание попадания пыли и посторонних предметов закрыть конденсатор, компрессор и
патрубки расширительного клапана.
Предупреждение.
Во избежание поглощения влаги компрессорным маслом и приемником установить заглушки
в соединительные муфты.
Последовательность установки: в порядке, обратном процедуре демонтажа.
17-11. Система трубок кондиционирования воздуха.
* Демонтаж и установка.
Операции, выполняемые перед демонтажем и после установки.
* Слив и заправка хладагента (описание смотри выше в данной главе).
