№		Номер детали	Наименование запчасти
1		BJ1029-EC	Задняя тормозная труба в сборе
2		BJ1029-E2	Зажим тормозной трубы
3		BJ1029-E7	Резиновая заглушка регулировочного отверстия
4		BJ1029-E4	Тяга нажимной пружины тормозной колодки
5		Бoлт	Болт-закрепление
6		Шaйбa	Шайба
7		BJ1029-E1-2	Тыльная пластина тормоза
7		BJ1029-F1-2	Тыльная пластина тормоза
8		BJ1029-E3	Возвратная пружина тормозной колодки
9		BJ1029-EA	Тормозная колодка в сборе
10		BJ1029-E6	Нажимная пружина тормозной колодки
11		BJ1029-E5	Гнездо нажимной пружины тормозной колодки
12		BJ1029-EA-2	Левый передний колесный цилиндр в сборе
12		BJ1029-EB-2	Левый задний колесный цилиндр в сборе
12		BJ1029-FA-2	Правый передний колесный цилиндр в сборе
12		BJ1029-FB-2	Правый задний колесный цилиндр в сборе
13		1104924000050	Дaтчиk ABS пpaвoгo зaднeгo koлeca
13		1104924000051	Дaтчиk ABS лeвoгo зaднeгo koлeca
14		Бoлт	Болт-закрепление

Задний мост (картер заднего моста с ободом в сборе) для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB6171-86	Гайка-полуось
2		GB7244-87 10	Пружинная шайба
3		8A4	Коническая шайба-полуось
4		8A5	Шпилька-полуось
5		8A6-3	Полуось
6		8A10-2	Гайка колеса
7		8AF1-1	Болт шины
8		BJ1049G8W5-AE1	Тормозной барабан
9		8AA	Внешний сальник
10		GB9074.15	Блок болта
11		GB52-76	Крепежная гайка болта шины
12		8A7	Замковая шайба
13		8A8	Гайка-подшипник ступицы
14		8AB	Внешний подшипник
15		10 GB7244-87	Пружинная шайба
16		8A16	Болт-картер заднего моста и тормозной диск
17		8AC	Внутренний подшипник
18		8AD	Внутренний сальник
19		BJ1049E2N-A1	Венец шестерни
20		3B4	Пробка для заливки масла
21		3B2-1	Уплотнительная прокладка пробки для заливки масла
22		3B3-1	Уплотнительная прокладка пробки для спуска масла
23		3BF	Магнитная сливная пробка
24		BJ1049E2N-B	Картер заднего моста в сборе
25		3BB	Вентиляционная пробка в сборе
26		BJ1046E6-AE2-2	Ступица заднего колеса

Задний мост (главный редуктор в сборе) 1S10392400138 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3CFA	Подшипник дифференциала
2		3CF8	Регулировочная шайба подшипника дифференциала
3		3CFA3	Болт дифференциала
4		Q40312	Шайба пружинная
5		3CFA1	Левый картер дифференциала
6		3CF7	Упорная шайба шестерни полуоси
7		3CF6	Шестерня полуоси
8		3CF5	Планетарная шестерня
9		3CF4	Ось сателлита
10		11CF2-B	Ведомая шестерня
11		3CFA2	Правый картер дифференциала
12		3CF2	Болт ведомой шестерни
13		11C1-B	Ведущая шестерня
14		3CA	Внутренний подшипника ведущей шестерни
15		3C3	Регулировочная шайба внутреннего подшипника
16		3C2	Пружинное промежуточное тело
17		3CE3	Болт крышки подшипника дифференциала
18		Q40314	Шайба пружинная
19		3CE2	Крышка подшипника дифференциала
20		GB7244-87 10	Пружинная шайба
21		3A13	Болт-кожух главного редуктора и картер моста
21		3A13	Болт-кожух главного редуктора и картер моста
22		3CE1	Картер главного редуктора в сборе
23		3A14	Шпилька
24		3A15	Шестигранная гайка-шпилька картера моста
25		3CB	Внешний подшипник ведомой шестерни
26		3CD-1	Сальник ведущей шестерни в сборе
27		3CC	Фланец ведущей шестерни в сборе
28		3C4	Фланцевая гайка
29		3C5	Гайка с фланцем

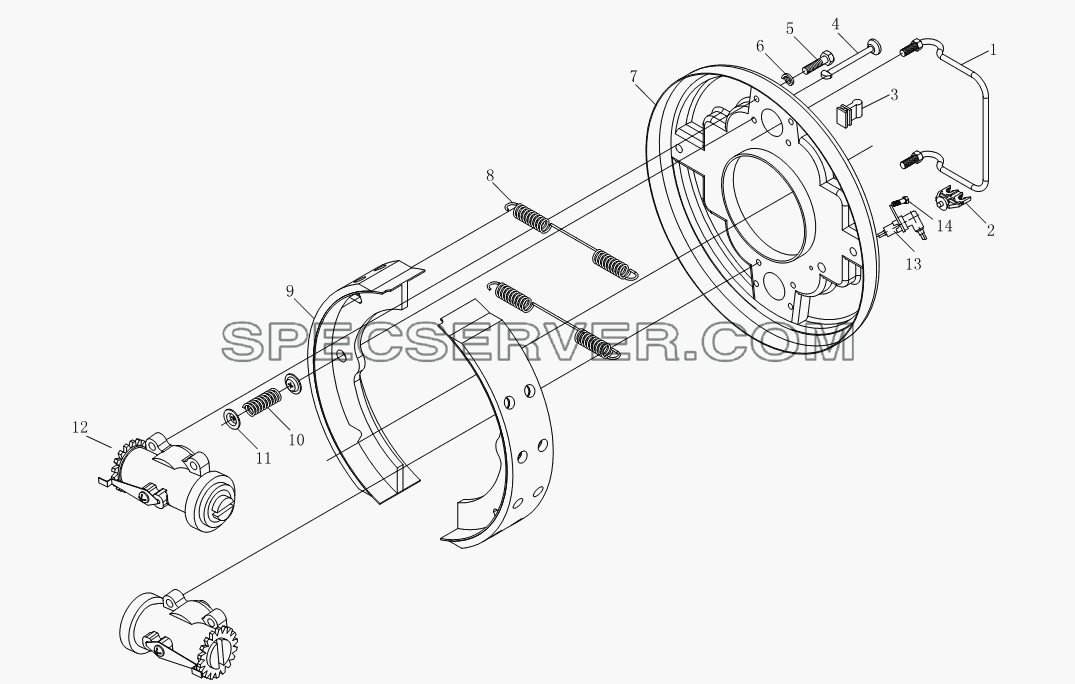

Задний мост (задний тормоз в сборе) 1S10392400138 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		BJ1039E2-E8	Задняя тормозная труба в сборе
2		BJ1039E2-E3	Зажим тормозной трубы
3		BJ1039E2-E2	Резиновая заглушка регулировочного отверстия
4		BJ1039E2-E5	Тяга нажимной пружины тормозной колодки
5		Бoлт	Болт-закрепление
6		Шaйбa	Шайба
7		BJ1039E2-E4-1	Тыльная пластина тормоза
7		BJ1039E2-F4-1	Тыльная пластина тормоза
8		BJ1039E2-E1	Возвратная пружина тормозной колодки
9		BJ1039E2-EB	Тормозная колодка в сборе
10		BJ1039E2-E6	Нажимная пружина тормозной колодки
11		BJ1039E2-E7	Гнездо нажимной пружины тормозной колодки
12		BJ1039G3-EA	Левый передний колесный цилиндр в сборе
12		BJ1039G3-EC-1	Левый задний колесный цилиндр в сборе
12		BJ1039G3-FA	Правый передний колесный цилиндр в сборе
12		BJ1039G3-FC-1	Правый задний колесный цилиндр в сборе
13		1103924000044	Дaтчиk ABS пpaвoгo зaднeгo koлeca
13		1103924000045	Дaтчиk ABS лeвoгo зaднeгo koлeca
14		Бoлтдaтчиka	Болт-закрепление датчика

Задний мост (картер заднего моста с ободом в сборе) 1S10392400138 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB6171-86 M10X1.25	Гайка-полуось
2		GB7244-87 10	Пружинная шайба
3		8A4	Коническая шайба-полуось
4		8A5	Шпилька-полуось
5		BJ1029-A6	Полуось
6		8AA	Внешний сальник
7		M6X16	Блок болта
8		8A7	Замковая шайба
9		8A8	Гайка-подшипник ступицы
10		8AB	Внешний подшипник
11		Q2500616	Потайной винт
12		BJ1039G5-AE1	Тормозной барабан
13		BJ130-3103056B	Гайка шины
13		BJ130-3103057B	Гайка шины
14		BJ1046E6-AE2-2	Ступица заднего колеса
15		BJ1029-AE3	Болт шины
15		BJ1029-AF1	Болт шины
16		BJ1039G5-A1	Венец шестерни
17		8AC	Внутренний подшипник
18		8AD	Внутренний сальник
19		BJ1039G5-B	Картер заднего моста в сборе
20		GB6176-86	Гайка
21		GB7244-87 10	Пружинная шайба
22		8A16	Болт-картер заднего моста и тормозной диск
23		3B4	Пробка для заливки масла
24		3B2-1	Уплотнительная прокладка пробки для заливки масла
25		3BB	Вентиляционная пробка в сборе
26		3B3-1	Уплотнительная прокладка пробки для спуска масла
27		3BF	Магнитная сливная пробка

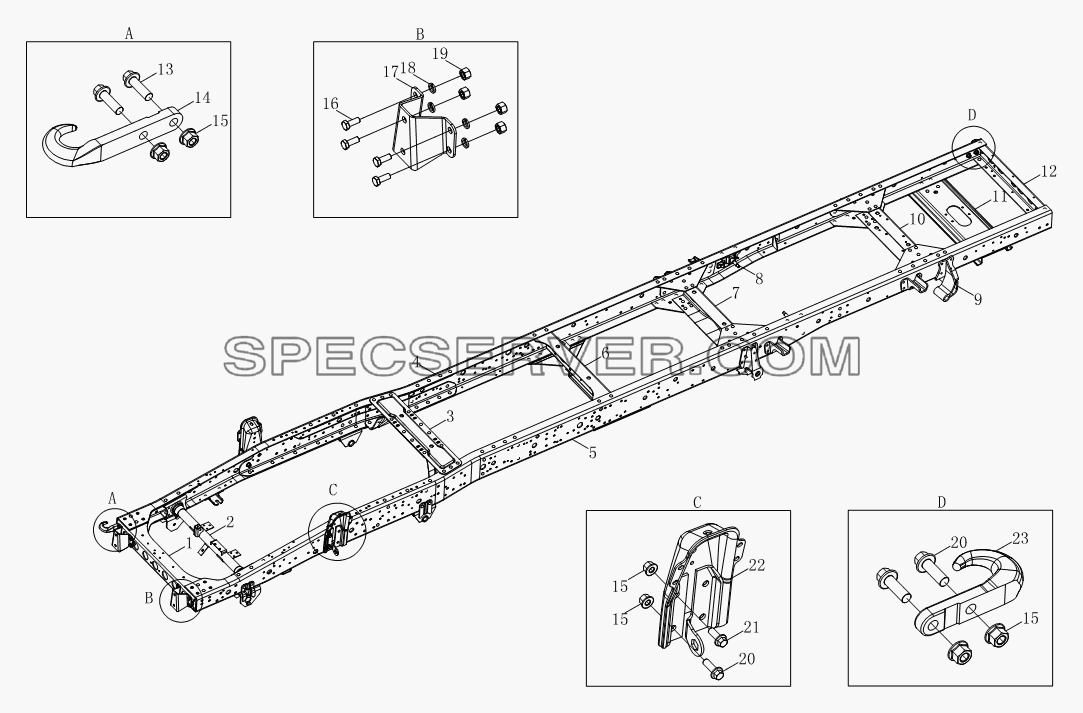

Рама 1S10492800159 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104928000009	1-ая поперечная балка
2		1104928001183	Вторая поперечная балка в сборе
3		1104928000013	Третья поперечная балка в сборе
4		1104928001191	Правая продольная балка в сборе
5		1104928001190	Левая продольная балка в сборе
6		1104928000016	Четвертая поперечная балка
7		1104928000017	Поперечная балка на крепежном конце задней рессоры
8		1104928000075	Опора заднего виброизолятора в сборе
9		1104928000071	Опора проушины левой задней рессоры
9		1104928000072	Опора проушины правой задней рессоры
10		1104928000018	Поперечная балка на конце проушины задней рессоры
11		1104928000174	Опора запасной шины
12		1104928000019	Задняя поперечная балка
13		Q1801240	Болт с шестигранной головкой и зубчатым буртиком
14		1105328000022	Передний буксирный крюк
15		Q33012	Гайка
16		Q150B1226	Болт с шестигранной головкой
17		1104928000056	Кронштейн бампера
18		Q40312	Шайба пружинная
19		Q360B12	Шестигранная гайка типа 2
20		Q1801235	Болт с шестигранной головкой и зубчатым буртиком
21		Q1801230	Болт с шестигранной головкой и зубчатым буртиком
22		1104928000469	Кронштейн переднего амортизатора левый
22		1104928000470	Кронштейн правый переднего амортизатора
23		1106628000052	Крюк буксирный
