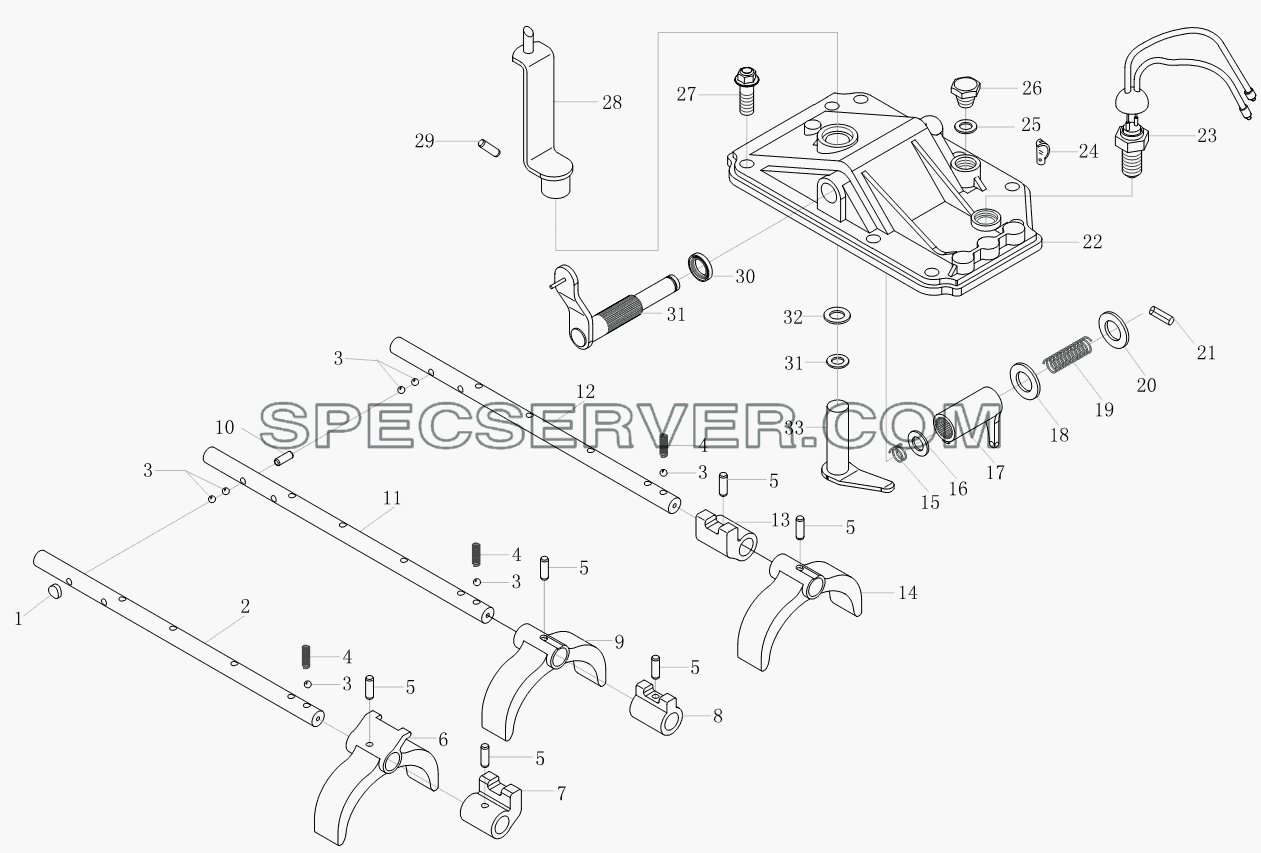

№		Номер детали	Наименование запчасти
1		GB2254-80 16	Глухая шайба
2		N-1702232-01A	Вилочный вал 1-ой и 2-ой передач
3		GB308-84 ф8.731	Стальной шар
4		N-1702254-01A	Пружина шарик-фиксатора
5		D120-1702020	Штифт
6		N-1702231-01A	Вилка переключения передач 1-ой и 2-ой передач
7		N-1702233-01A	Камень переключения передач 1-ей и 2-ой передач
8		N-1702211-00A	Камень переключения передач 3-ей и 4-ой передач
9		N-1702230-01A	Вилка переключения передач 3-ей и 4-ой передач
10		N-1702255-01	Штифт
11		N-1702212-01A	Вал вилки 3-ей и 4-ой передач
12		N-1702243-01A	Вала вилки 5-ой передачи заднего хода
13		N-1702241-00A	Камень переключения передач 5-ой передачи заднего хода
14		JC528T1-1702242	Вилка переключения передач 5-ой передачи заднего хода
15		JC520T9D-1702118	Возвратная пружина 1-ей и 2-ой передач
16		JC520T9D-1702117	Прокладка
17		N-1702180-01	Вал выбора передач с рычагом
18		N-1702178-00	Шайба
19		JC520T9-1702001	Упорная пружина передачи заднего хода
20		N-1702173-00	Шайба
21		GB879-86	Упpyгaя цилиндpичeckaя шпoнka ф4x30
22		N-1702111-01B	Крышка вариатора
23		JC528T2-3729	Выключатель лампы заднего хода
24		N-901900-00	Зажим проводов
25		GB1235-76	Koльцo типa "O" 40x3.1
26		N-1701530-00	Пробка
27		GB5787-86	Болт
28		JC521T5E-1702180	Сварочная деталь маятника для выбора передач
29		D120-1702020	Штифт
30		D120-1702117	Сальник
31		JC521T5EA-1702160	Комбинированная деталь качалки внешнего переключения передач
32		D120-1702118	Дефлектор
33		N-1702190-00Z	Вал выбора передач с рычагом

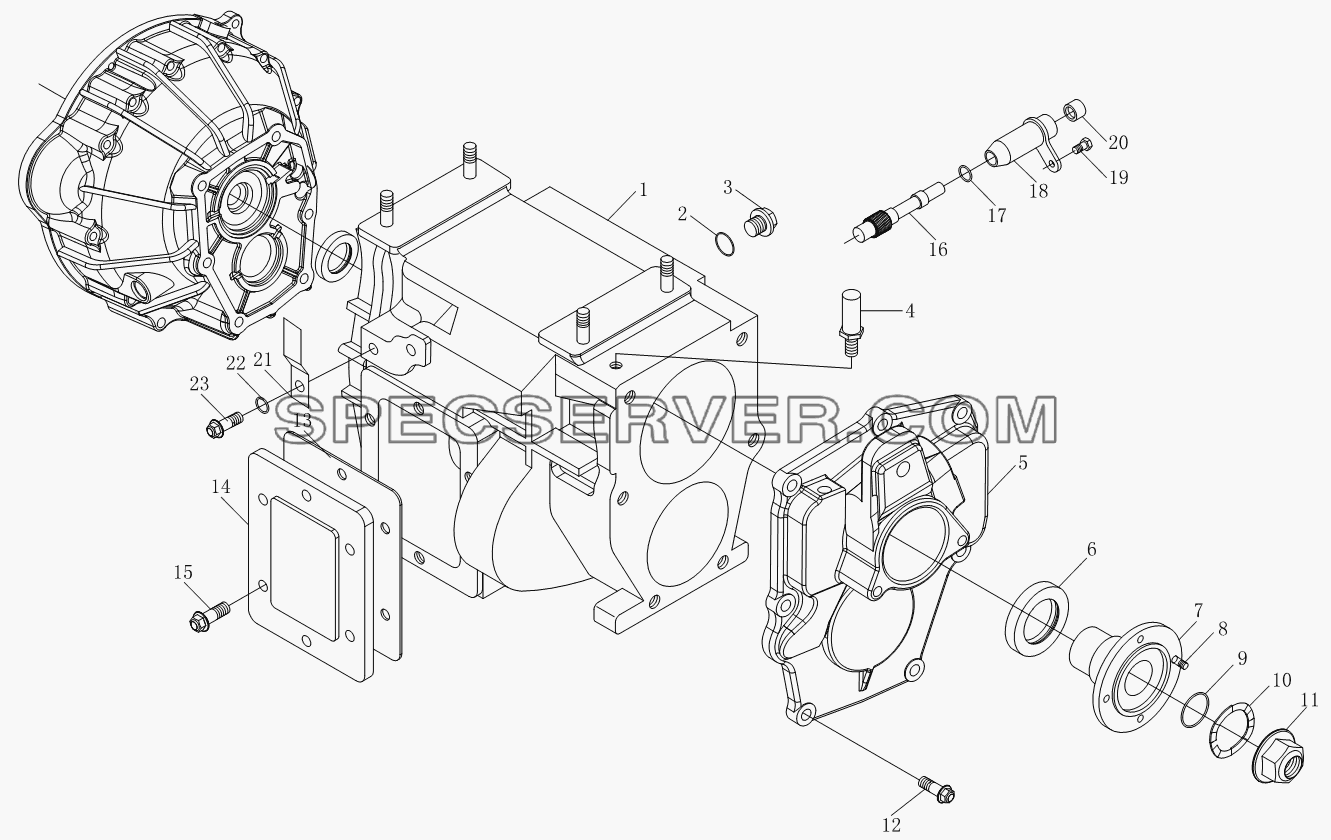

Вариатор 1S10491710114 (JC528T2F)-5 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		N-1701001-01A	Картер вариатора
2		GB1235-76	Koльцo типa "O" 40x3.1
3		N-1701540-00Z	Масловыпускная пробка
4		N-1701550-00Z	Вентиляционная пробка
5		N-1701521-01A	Задняя крышка
6		N-1701522-02A	Сальник задней крышки
7		N-1701371-01A	Фланец вторичного вала
8		D120-1701045	Болт
9		N-1701272-01	О-образное кольцо
10		N-1701375-01A	Фланцевая шайба вторичного вала
11		N-1701374-01A	Гайка вторичного вала
12		JC521T5E-1701045	Болт
13		N-1701512-01	Прокладка
14		N-1701511-01	Боковая крышка
15		N-1701513-04	Болт
16		JC528T2E-1700011	Ведомая шестерня спидометра
17		D120-1701142	О-образное кольцо
18		N-1700023-01A	Гильза спидометра
19		GB5787-86	Болт
20		D120-1701143	Сальник
21		JC521T5E-1701401	Проушина
22		GB93-87	Пружинная шайба
23		JC521T11-1701402	Болт проушины

Вариатор (картер вариатора) 1S10391710116 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		N-1701001-01A	Картер вариатора
2		GB1235-76	Koльцo типa "O" 40x3.1
3		N-1701540-00Z	Масловыпускная пробка
4		N-1701550-00Z	Вентиляционная пробка
5		N-1701521-01A	Задняя крышка
6		N-1701522-02A	Сальник задней крышки
7		N-1701371-01A	Фланец вторичного вала
8		N-1701372-01	О-образное кольцо
9		N-1701375-01A	Фланцевая шайба вторичного вала
10		N-1701374-01A	Гайка вторичного вала
11		GB5789-86	Бoлт M8x25
12		N-1701512-01	Прокладка
13		N-1701511-01	Боковая крышка
14		N-1701513-04	Болт
15		JC520T9EG-1700011	Ведомая шестерня спидометра
16		D120-1701142	О-образное кольцо
17		N-1700023-03A	Гильза спидометра
18		GB5787-86	Болт
19		D120-1701143	Сальник
20		JC521T5E-1701045	Болт
21		JC521T5E-1701401	Проушина
22		JC521T11-1701402	Болт проушины
23		D120-1701074	Шпилька

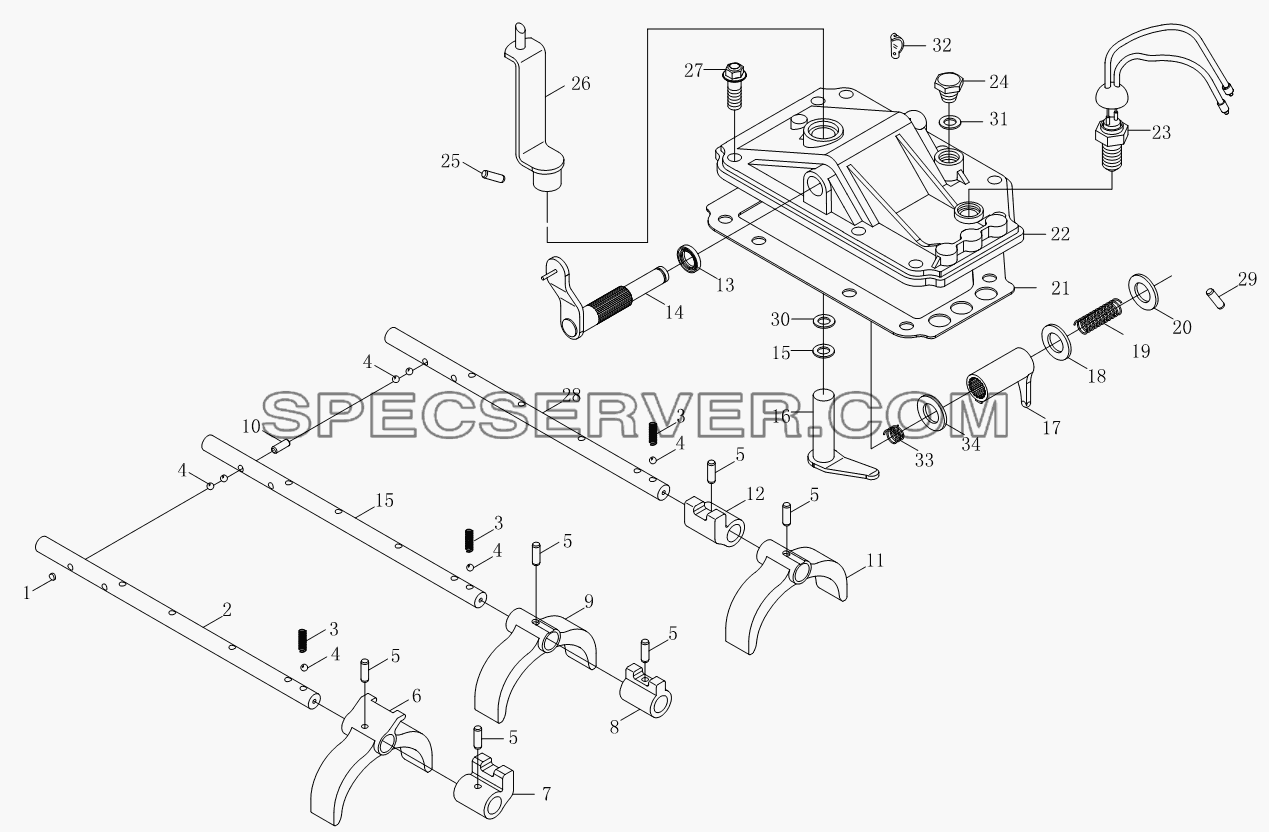

Вариатор (крышка вариатора и механизм переключения передач) 1S10391710116 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB2254-80 16	Глухая шайба
2		N-1702232-01A	Вилочный вал 1-ой и 2-ой передач
3		N-1702254-01A	Пружина шарик-фиксатора
4		GB308-84 ф8.731	Стальной шар
5		D120-1702020	Штифт
6		N-1702231-01A	Вилка переключения передач 1-ой и 2-ой передач
7		N-1702233-01A	Камень переключения передач 1-ей и 2-ой передач
8		N-1702211-00A	Камень переключения передач 3-ей и 4-ой передач
9		N-1702230-01A	Вилка переключения передач 3-ей и 4-ой передач
10		N-1702255-01	Штифт
11		N-1702242-01A	Вилка переключения передач 5-ой передачи заднего хода
12		N-1702241-00A	Камень переключения передач 5-ой передачи заднего хода
13		D120-1702117	Сальник
14		JC521T5EA-1702160	Комбинированная деталь качалки внешнего переключения передач
15		N-1702212-01A	Вал вилки 3-ей и 4-ой передач
16		N-1702190-00Z	Вал выбора передач с рычагом
17		N-1702180-01	Вал выбора передач с рычагом
18		N-1702176-00	Шайба
19		JC520T9-1702001	Упорная пружина передачи заднего хода
20		N-1702173-00	Шайба
21		Пoдkлaдka	Подкладка крышки вариатора
22		N-1702111-01B	Крышка вариатора
23		JC528T2-3729	Выключатель лампы заднего хода
24		N-1701530-00	Пробка
25		D120-1702020	Штифт
26		JC521T5E-1702180	Сварочная деталь маятника для выбора передач
27		GB5787-86	Болт
28		N-1702243-01A	Вала вилки 5-ой передачи заднего хода
29		GB879-86	Упpyгaя цилиндpичeckaя шпoнka ф4x30
30		D120-1702118	Дефлектор
31		GB1235-76	Koльцo типa "O" 40x3.1
32		N-9010900-00	Зажим проводов
33		JC520T9D-1702118	Возвратная пружина 1-ей и 2-ой передач
34		JC520T9D-1702117	Прокладка

Вариатор (первичный вал вариатора и картер сцепления) 1S10391710116 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JC520T9EG-1601311	Картер сцепления
2		D120-1701065	Сальник
3		N-1701132-00	Прокладка
4		GB/T 894.1-86	Пружинная упорное кольцо для вала
5		N-1701120-01A	Подшипник первичного вала
6		N-1701110-01C	Блок первичного вала

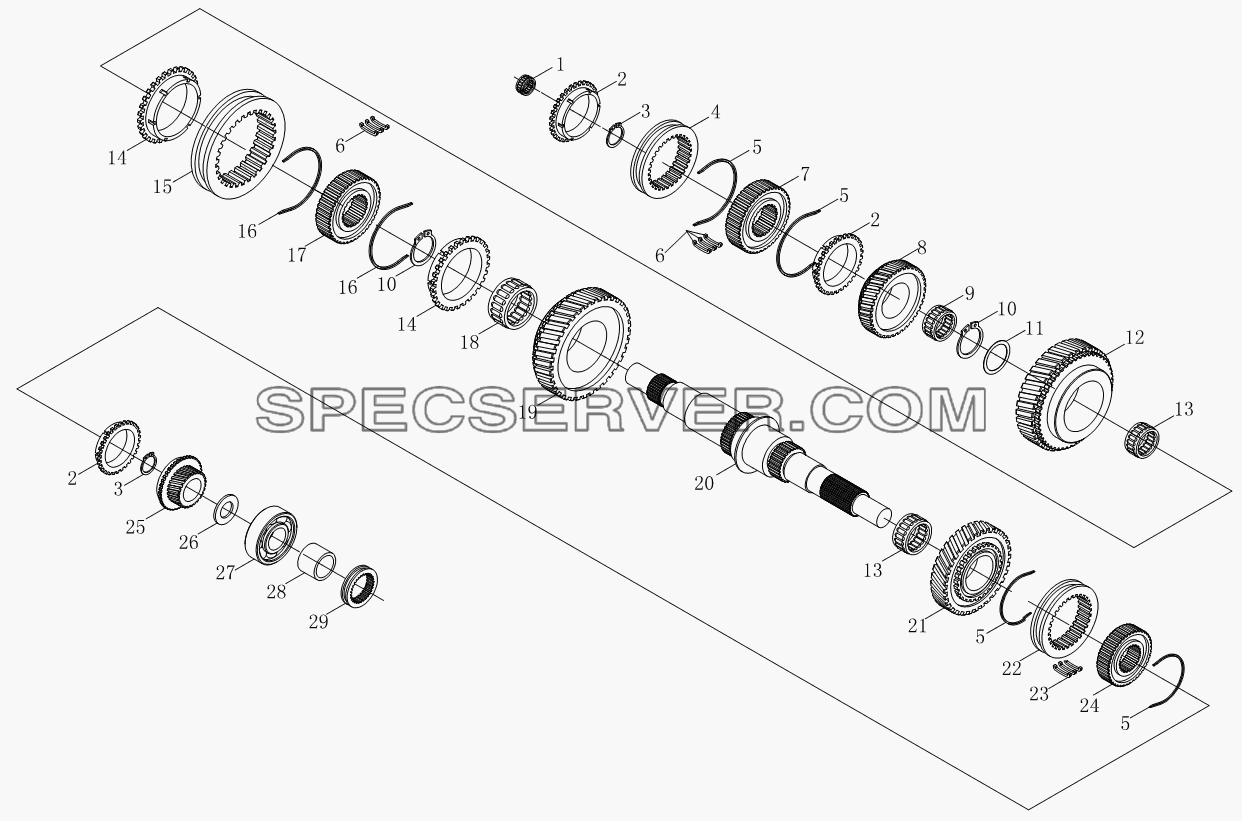

Вариатор (вторичный вал вариатора и аксессуары) 1S10391710116 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		N-1701210-02	Игольчатый подшипник
2		D120-1701013	Зубчатое колесо синхронизатора
3		N-1701222-01	Кольцо стопорное
4		N-1701223-01A	Зубчатая втулка синхронизатора 3-ей и 4-ой передач
5		D120-1701093	Упор синхронизатора
6		D120-1701092	Скользящий блок синхронизатора
7		N-1701221-01A	Зубчатая ступица синхронизатора 3-ей и 4-ой передач
8		N-1701241-03A	Сварочный блок 3-ей передачи вторичного вала
9		N-1701242-00A	Игольчатый подшипник
10		N-1701235-00Z	Кольцо стопорное
11		N-1701236-00A	Упорная шайба
12		N-1701251-03	Шестерня второй передачи вторичного вала
13		N-1701260-01	Игольчатый подшипник
14		N-1701276-00A	Зубчатое кольцо синхронизатора 1-ой и 2-ой передач
15		N-1701272-01A	Зубчатая втулка синхронизатора 1-ой и 2-ой передач
16		N-1701271-01A	Пружина синхронизатора 1-ой и 2-ой передач
17		N-1701273-01A	Пружина синхронизатора 1-ой и 2-ой передач
18		N-1701260-02A	Игольчатый подшипник
19		N-1701281-00A	Шестерня 1-ой передачи вторичного вала
20		N-1701201-01A	Вторичный вал
21		N-1701291-01A	Шестерня передачи заднего хода вторичного вала
22		N-1701332-01A	Зубчатая втулка синхронизатора 5-ой передачи заднего хода
23		N-1701333-01	Вкладыш синхронизатора пятой передачи и заднего хода
24		N-1701331-01A	Зубчатая ступица синхронизатора 5-ой передачи заднего хода
25		N-1701230-03	Шестерня пятой передачи вторичного вала
26		N-1701321-01A	Упорная шайба
27		N-1701340-02	Подшипник
28		N-1701361-01A	Промежуточное тело
29		JC521T5C-1701362	Ведущая шестерня одометра
