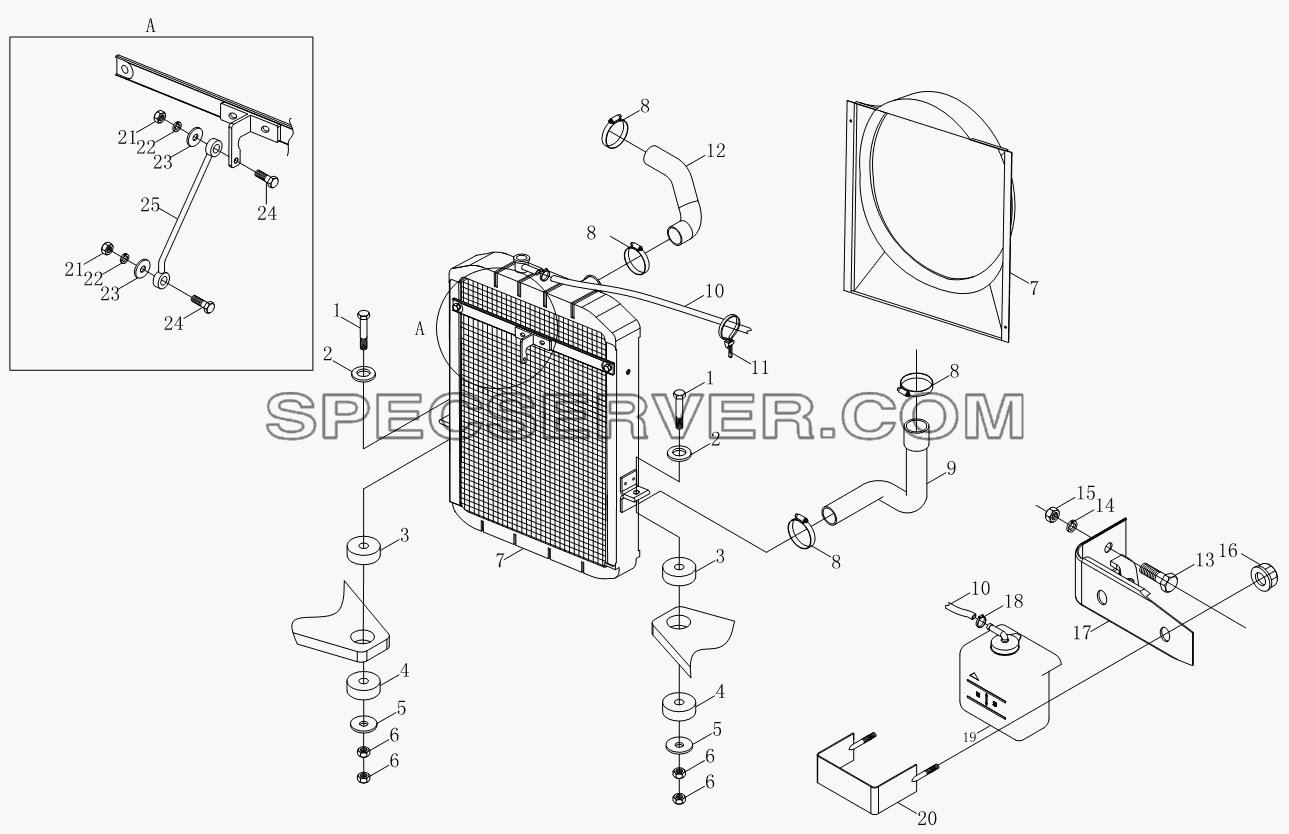

№		Номер детали	Наименование запчасти
1		Q150B1060F30	Болт с шестигранной головкой
2		Q40210F30	Шайба
3		1102913200005	Верхняя упругая опора радиатора
4		1102913200006	Нижняя упругая опора радиатора
5		Q40110F30	Плоская шайба
6		Q340B10F30	Шестигранная гайка типа 1
7		1103913100048	Алюминиевый радиатор с защитным колпаком в сборе
8		Q67550	Хомут червячный
9		1102913300005	Выпускной шланг радиатора
10		1105013300010	Гибкий рукав для газоудаления полторы радиатора
11		Q67407100	Пластмассовая крепежная лента
12		1102913300002	Впускной шланг радиатора
13		Q150B0820F30	Болт с шестигранной головкой
14		Q40308F30	Шайба пружинная
15		Q340B08F30	Шестигранная гайка типа 1
16		Q33008	Гайка шестигранная с буртиком
17		1103913200007	Монтажный кронштейн расширительного баллона в сборе
18		Q67516	Пружинный хомут
19		1103913100061	Расширительный баллон в сборе
20		1103913200019	Хомут расширительного бачка
21		Q340B08	Гайка
22		Q40308	Шайба пружинная
23		Q40208	Шайба
24		Q170B0845	Болт с шестигранной головкой
25		1103913200003	Тяга радиатора в сборе

Установка управления сцеплением 1S10491620121, механизм управления сцеплением 1S10491630104 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q340B08	Гайка
2		Q40308	Шайба пружинная
3		Q40108	Плоская шайба
4		1104916300002	Вакуумный усилитель тормозов с главным цилиндром
5		Q67516	Пружинный хомут
6		1104916300004	Трубка впускная главного цилиндра сцепления
7		Q673B16	Хомут пружины стальной ленты
8		1104916300005	Шланг усилителя сцепления
9		1102935600025	Хомут трехтрубный
10		1104916300003	Трубопровод главного цилиндра сцепления
11		1102917200003	Замковая пластина 8х60
12		1103935600165	Тормозной шланг
13		1104916200060	Масляная трубы колесного цилиндра сцепления в сборе
14		Q351B18F30	Шестигранная тонкая гайка-мелкая резьба
15		Q41218F30	Стопорная шайба
16		1102935600016	Кронштейн
17		Q40306F30	Шайба пружинная
18		Q340B06F30	Шестигранная гайка типа 1
19		Q40106F30	Плоская шайба
20		Q150B0625F30	Болт с шестигранной головкой
21		1104616200020	Шланг сцепления
22		Q150B0616F30	Болт с шестигранной головкой
23		Q68612	Скоба
24		Q150B0825F30	Болт с шестигранной головкой
25		Q40308F30	Шайба пружинная
26		1104916200039	Рабочий цилиндр сцепления
27		1104916200011	Кронштейн рабочего цилиндра сцепления
28		Q151C1025F30	Болт с шестигранной головкой-мелкая резьба
29		Q40310F30	Шайба пружинная
30		1104316200108	Пружина возвратная
31		Q150B0820F30	Болт с шестигранной головкой
32		1102716200038	Пружина возвратная вилки сцепления

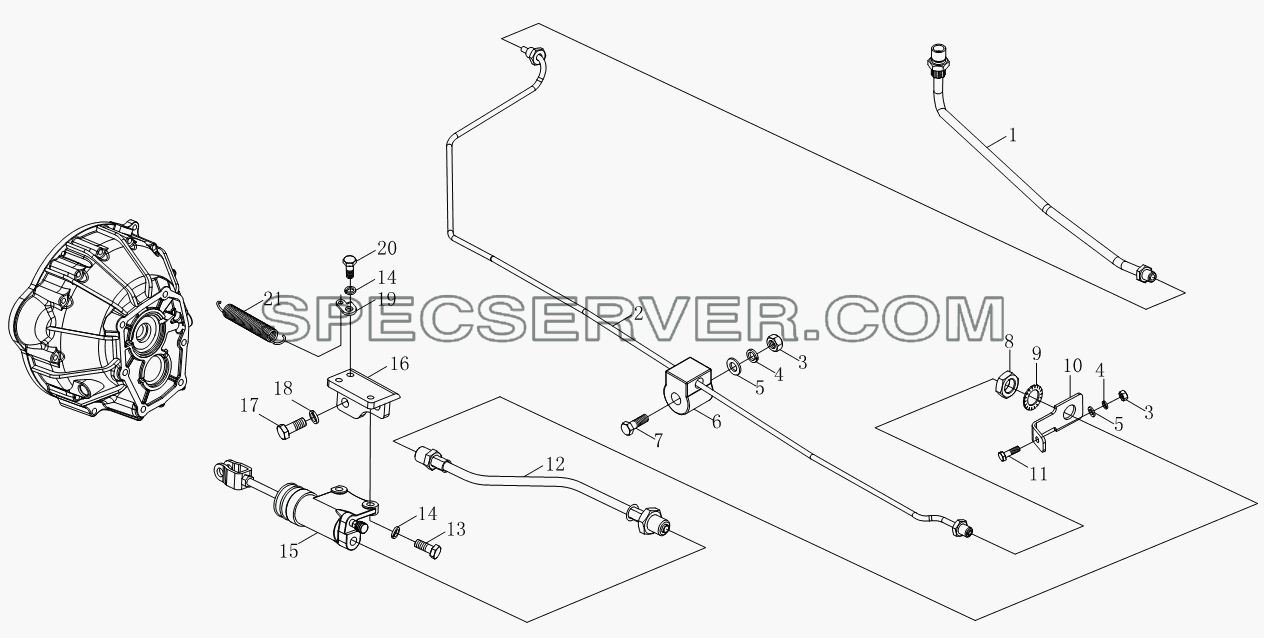

Механизм управления сцеплением 1S10391620115 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1103935600165	Тормозной шланг
2		1103916200043	Трубопровод цилиндра сцепления
3		Q340B06F30	Шестигранная гайка типа 1
4		Q40306F30	Шайба пружинная
5		Q40106F30	Плоская шайба
6		1106616200005	Зажим трубы
7		Q150B0660F30	Болт с шестигранной головкой
8		Q351B18F30	Шестигранная тонкая гайка-мелкая резьба
9		Q41218F30	Стопорная шайба
10		1102935600016	Кронштейн
11		Q150B0620F30	Болт с шестигранной головкой
12		1104616200020	Шланг сцепления
13		Q150B0825F30	Болт с шестигранной головкой
14		Q40308F30	Шайба пружинная
15		1104916200039	Рабочий цилиндр сцепления
16		1104916200011	Кронштейн рабочего цилиндра сцепления
17		Q151C1025F30	Болт с шестигранной головкой-мелкая резьба
18		Q40310F30	Шайба пружинная
19		1104316200108	Пружина возвратная
20		Q150B0820F30	Болт с шестигранной головкой
21		1102716200038	Пружина возвратная вилки сцепления

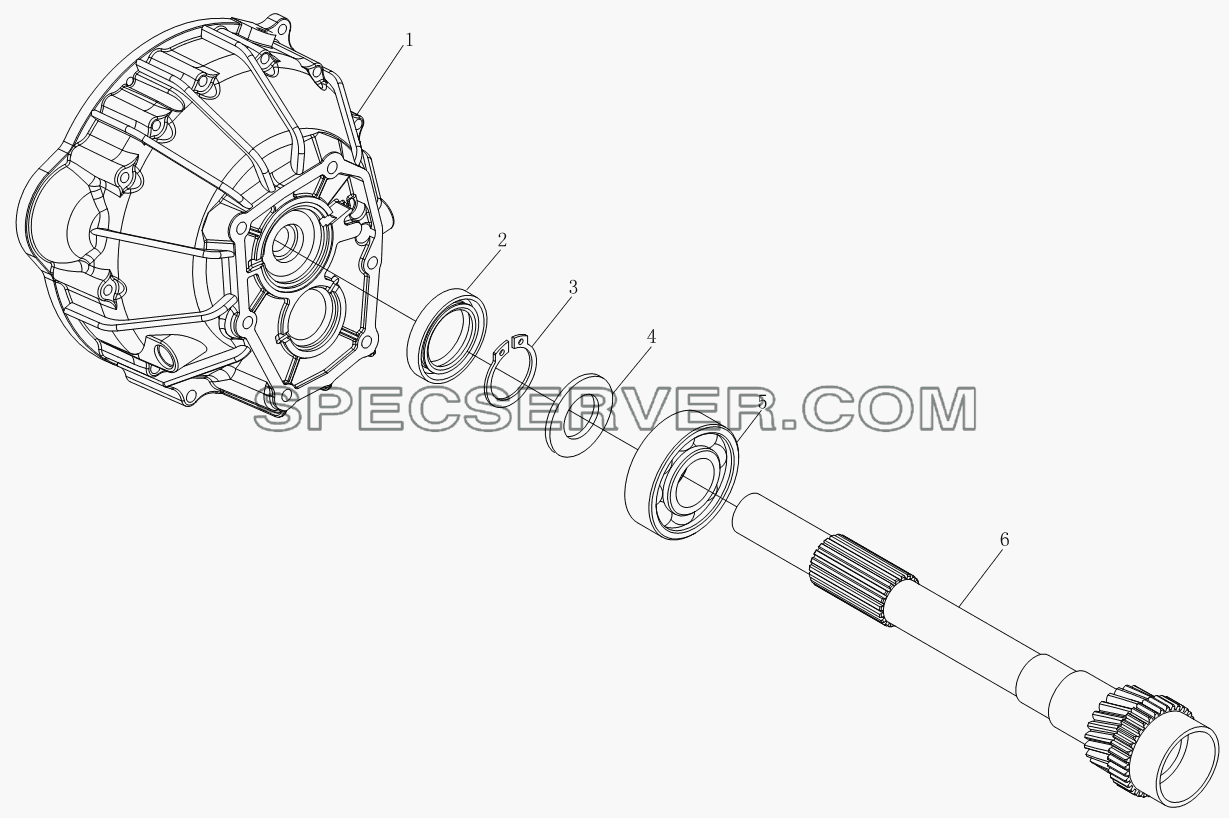

Вариатор 1S10491710114 (JC528T2F)-1 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JC520T9EG-1601311	Картер сцепления
2		D120-1701065	Сальник
3		GB894.1-86 40	Упорное кольцо
4		N-1701132-00	Прокладка
5		N-1701120-01A	Подшипник первичного вала
6		JC528T2-1701110	Блок первичного вала

Вариатор (JC528T2F)-2 1S10491710114 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		JC528T1-1701210	Игольчатый подшипник
2		D120-1701013	Зубчатое колесо синхронизатора
3		N-1701222-01	Кольцо стопорное
4		N-1701223-01A	Зубчатая втулка синхронизатора 3-ей и 4-ой передач
5		D120-1701093	Упор синхронизатора
6		D120-1701092	Скользящий блок синхронизатора
7		N-1701221-01A	Зубчатая ступица синхронизатора 3-ей и 4-ой передач
8		N-1701242-00A	Игольчатый подшипник
9		JC1030T1-1701241	Шестерня 3-ей передачи вторичного вала
10		N-1701235-00Z	Кольцо стопорное
11		N-1701236-00A	Упорная шайба
12		JC1030T1-1701251	Шестерня 2-ой передачи вторичного вала
13		N-1701260-01	Игольчатый подшипник
14		N-1701276-00A	Зубчатое кольцо синхронизатора 1-ой и 2-ой передач
15		JC528T1-1701272	Зубчатая втулка синхронизатора 1-ой и 2-ой передач
16		N-1701271-01A	Пружина синхронизатора 1-ой и 2-ой передач
17		N-1701273-01A	Пружина синхронизатора 1-ой и 2-ой передач
18		N-1701260-02A	Игольчатый подшипник
19		JC528T1-1701281A	Шестерня 1-ой передачи вторичного вала
20		N-1701201-01A	Вторичный вал
21		JC528T1-1701291	Шестерня передачи заднего хода вторичного вала
22		N-1701332-01A	Зубчатая втулка синхронизатора 5-ой передачи заднего хода
23		N-1701333-01	Вкладыш синхронизатора пятой передачи и заднего хода
24		N-1701331-01A	Зубчатая ступица синхронизатора 5-ой передачи заднего хода
25		JC528T2-1701230	Шестерня 5-ой передачи вторичного вала
26		N-1701321-01A	Упорная шайба
27		N-1701340-02A	Подшипник
28		N-1701362-01A	Промежуточное тело
29		JC521T1-1701202	Ведущая шестерня одометра

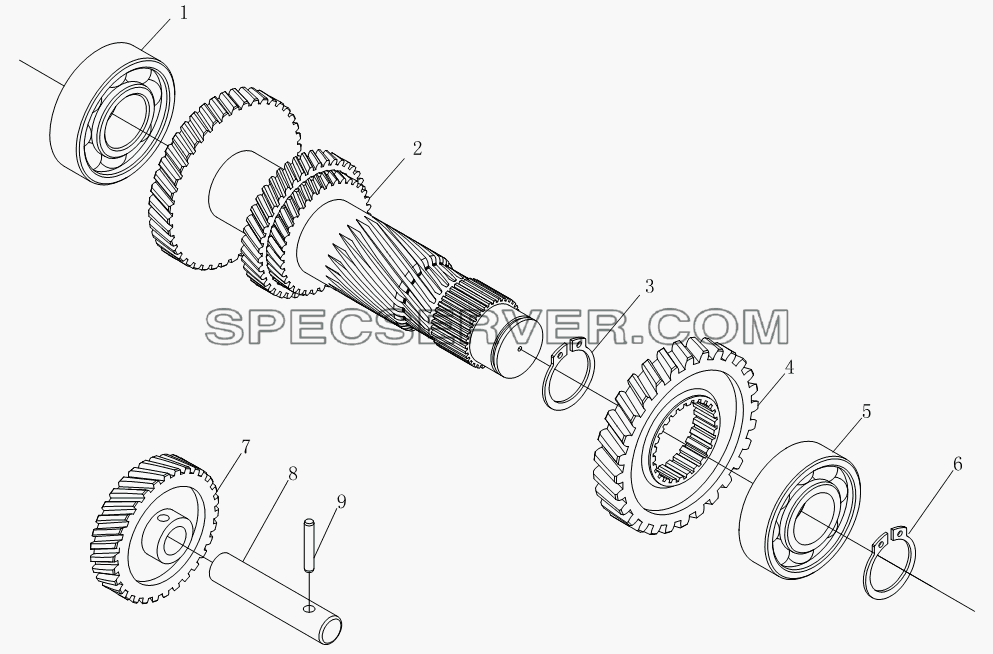

Вариатор (JC528T2F)-3 1S10491710114 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		TM207-NR	Подшипник
2		JC528T2-1701411A	Блок промежуточного вала
3		JC528T1-1701237	Запорное кольцо
4		JC528T2-1701441A	Шестерня 5-ой передачи промежуточного вала
5		N-1701340-02A	Подшипник
6		N-1701133-00	Кольцо стопорное
7		JC528T1-1701481	Шестерня передачи заднего хода в сборе
8		N-1701483-00A	Вал передачи заднего хода
9		N-1701502-00	Штифт
