№		Номер детали	Наименование запчасти
1		E049381000006	Ключ вращающейся сборки фильтропакета
2		E049381000002	Щуп
3		E049377000012	Топливной фильтр в сборе
4		E049377000009	Технологический болт-фиксатор

Двигатель в сборе (кулачковый вал в сборе) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049305000018	Болт шестерни кулачкового вала
2		E049305000006	Прижим вала верхней паразитной шестерни
3		E049305000079	Блок распределительного шкива кулачкового вала
4		Q1420835	Блок болта с шестигранной головкой и пружинной шайбой
5		E049305000078	Узел гнезда переднего сальника кулачкового вала
6		E049305000017	Плоская шпонка кулачкового вала
7		E049305000015	Кулачковый вал
8		E049305000002	Толкатель
9		E049305000013	Сварочная деталь вталкивателя

Двигатель в сборе (нагнетатель в сборе) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049339000054	Узел нагнетателя
1		E049339000055	Узел нагнетателя
2		E049339000083	Шайба хвостовой трубы нагнетателя
3		E049339000070	Хвостовая труба нагнетателя
4		E049339000112	Соединительная болт-шпилька хвостовой трубы
5		E049323000014	Комбинированная гайка
6		E049339000104	Болт опоры нагнетателя
7		Q40108	Плоская шайба
8		Q40208	Шайба
9		E049339000097	Опора хвостовой трубы
10		N1R1050GGD	Шпилька
11		E049101000063	Блок шайбы гайки впускной и выпускной труб
12		Q1420620	Болт с шестигранной головкой и пружинная шайба
13		E049339000065	Отсасывающая трубы нагнетателя
14		E049363000014	Хомут водяной трубы отопления
15		E049339000111	Отсасывающая резиновая труба
16		E049339000078	Теплоизоляционная втулка отсасывающего рукава нагнетателя
17		E049339000105	Фланцевая шайба отсасывающей трубы
18		E049339000005	Выхлопная труба-шайба интерфейса нагнетателя
19		E048323000012	Гайка выхлопной трубы
20		E049339000172	Соединительная болт-шпилька нагнетателя
21		E049339000089	Болт трубы подачи топлива В
22		E049339000011	Медная шайба
23		E049339000068	Сварочная деталь трубы подачи топлива нагнетателя
24		E049339000010	Медная шайба
25		E049339000109	Болт трубы подачи топлива А
26		E049339000098	Покрышка хвостовой трубы
27		E049339000113	Длинная болт-шпилька соединения хвостовой трубы

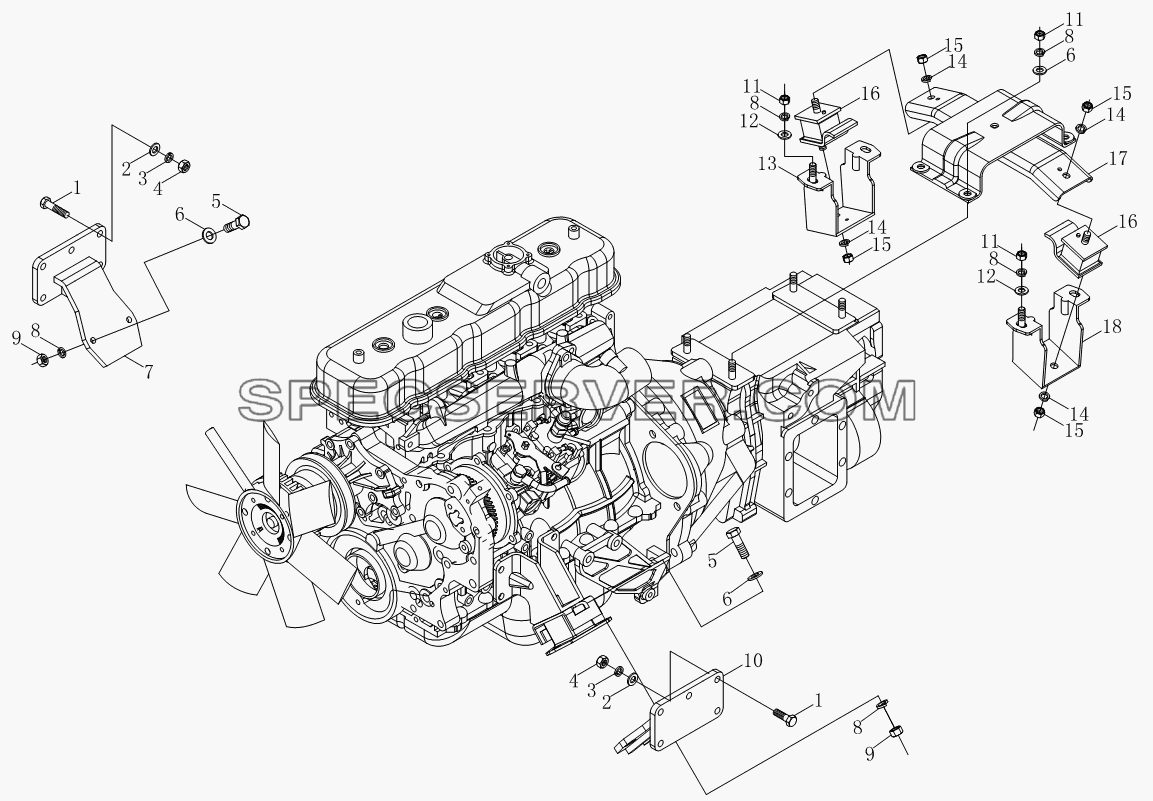

Подвеска силового комплекта 1S10491010104 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B1245F30	Болт с шестигранной головкой
2		Q40112F30	Плоская шайба
3		Q40312F30	Шайба пружинная
4		Q340B12F30	Шестигранная гайка типа 1
5		Q150B1035F30	Болт с шестигранной головкой
6		Q40110F30	Плоская шайба
7		1104910100020	Кронштейн правый передней подвески двигателя
8		Q40310F30	Шайба пружинная
9		Q340B10F30	Шестигранная гайка типа 1
10		1104910100019	Кронштейн передней подвески двигателя левый
11		Q341C10F30	Шестигранная гайка
12		Q40210F30	Шайба
13		1104910100025	Кронштейн подвески двигателя задний правый
14		Q40310	Шайба пружинная
15		Q341C10	Шестигранная гайка
16		1102910100034	Опора подвески коробки передач
17		1104910100030	Подвеска силового агрегата задняя
18		1104910100023	Кронштейн подвески двигателя задний левый

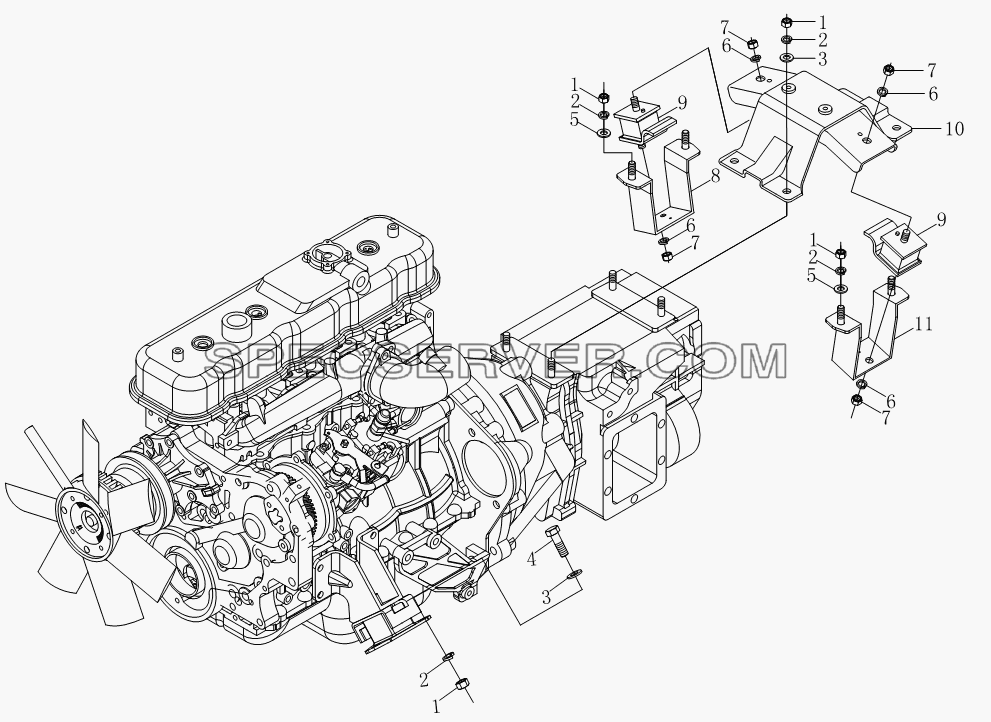

Подвеска силового комплекта 1S10391010104 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q341C10F30	Шестигранная гайка
2		Q40310F30	Шайба пружинная
3		Q40110F30	Плоская шайба
4		Q151C1030F30	Болт с шестигранной головкой-мелкая резьба
5		Q40210F30	Шайба
6		Q40310	Шайба пружинная
7		Q341C10	Шестигранная гайка
8		1104910100009	Кронштейн опоры подвески двигателя задний левый
9		1102910100034	Опора подвески коробки передач
10		1104910100003	Подвеска силового агрегата задняя
11		1104910100007	Кронштейн двигателя левый задний

Система топлива 1S10491100107 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104911100014	Топливный бак в сборе
2		1104911100009	Крышка топливного бака
3		Q67516	Пружинный хомут
4		1103911400084	Резиновый гибкий рукав 1
5		Q67407200	Хомут стяжной
6		1102911400010	Защитное кольцо трубы
7		1104911400044	Переходная резиновая труба 1
8		Q150B1030F30	Болт с шестигранной головкой
9		Q40310F30	Шайба пружинная
10		Q40110F30	Плоская шайба
11		1104911400030	Кронштейн топливного фильтра
12		Q150B1030	Болт
13		Q40110	Плоская шайба
14		Q40310	Шайба пружинная
15		Q340B10	Гайка
16		Q150B0830F30	Болт с шестигранной головкой
17		1104911400043	Зажим масляной трубы
18		Q40108F30	Плоская шайба
19		Q40308F30	Шайба пружинная
20		Q340B08F30	Шестигранная гайка типа 1
21		Q150B0820	Болт
22		1105911400020	Крепежная скоба масляной трубы
23		1102911400014	Кронштейн держателя трубопровода
24		Q40108	Плоская шайба
25		Q40308	Шайба пружинная
26		Q340B08	Гайка
27		Q150B0620	Болт
28		Q40306	Шайба пружинная
29		Q40106	Плоская шайба
30		1104911400040	Маслопроводящая трубка
31		1104911400041	Отсасывающая труба
32		Q150B0860	Болт
33		1106611400009	Зажим двухтрубный
34		1105911400017	Переходная резиновая труба 3
35		1103911400083	Переходная резиновая труба 4
36		1104911400045	Переходная резиновая труба 2
37		Q340B10F30	Шестигранная гайка типа 1
38		1104611100010	Кронштейн топливного бака
39		1105911100003	Кольцевая лента топливного бака
40		1104611100009	Лента крепления топливного бака
