№		Номер детали	Наименование запчасти
1		E049102000094	Блок болта с шестигранной головкой, пружинной шайбы и плоской шайбы
2		E049308000016	Регулировочная шайба
3		E049308000009	Нажимной диск и картер сцепления в сборе
3		E049308000030	Прижимной диск сцепления в сборе
4		E049308000010	Ведомый диск сцепления в сборе
4		E049308000031	Ведомый диск сцепления в сборе

Двигатель в сборе (топливный насос и масляная труба высокого давления в сборе) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049334000069	Масляная труба высокого давления 1
2		E049334000070	Масляная труба высокого давления 2
3		E049334000071	Масляная труба высокого давления 3
4		E049334000072	Масляная труба высокого давления 4
5		Q1460825	Болт с шестигранной головкой, пружинная шайба и плоская шайба
6		E049334000073	Масляный рельс высокого давления
7		E049334000068	Масляная труба высокого давления
8		E049334000074	Опора масляного рельса
9		Q1420835	Блок болта с шестигранной головкой и пружинной шайбой
10		Q341B14	Гайка
11		E048302000154	Блок болта с шестигранной головкой и пружин ной шайбы
12		E049331000033	Прижим шкива топливного насоса
13		Q5500416	Полукруглая шпонка
14		E049331000162	Шкив топливного насоса
15		E049331000075	Фланец топливного насоса
16		E049331000147	Блок болта с шестигранной головкой, пружинной шайбы и плоской шайбы
17		E049331000106	Топливный насос

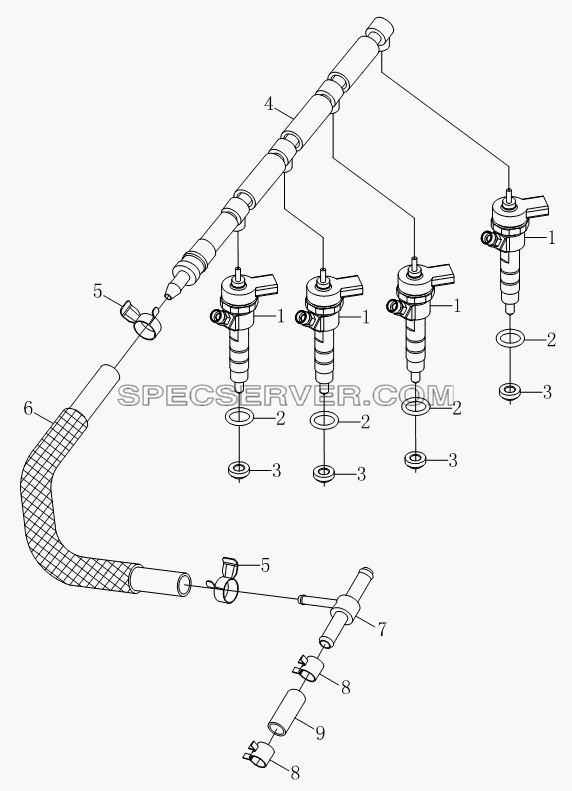

Двигатель в сборе (маслораспылитель и масляная труба нихкого давления) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049332000035	Маслораспылитель
2		E049332000055	О-образное уплотнительное кольцо
3		E049332000061	Прокладка маслораспылителя
3		E049332000062	Прокладка маслораспылителя
4		E049335000055	Блок отсасывающей трубы маслораспылителя
5		E049335000078	Хомут высокого давления
6		E049335000057	Резиновая отсасывающая труба маслораспылителя
7		E049335000056	Сварочная деталь отсасывающего тройника
8		E049335000077	Хомут высокого давления
9		E049335000058	Резиновая отсасывающая труба топливного насоса

Двигатель в сборе (крышка цилиндра в сборе) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049301000040	Заглушка вала качалки
2		Q43119	Кольцо упорное
3		E049301000035	Блок качалки
4		E049301000029	Регулировочный винт вентиля
5		E049301000030	Регулировочная гайка вентиля
6		E049301000031	Держатель вала качалки
7		Q40010	Шайба
8		E049301000033	Шпилька с шестигранной головкой
9		E049301000032	Пружинная шайба качалки
10		E049301000028	Пружина вала качалки
11		E049301000039	Вал качалки
12		E049301000034	Болт держателя вала качалки
13		E049301000167	Блок болта с шестигранной головкой и пружинной шайбы
14		Q1420825	Болт с шестигранной головкой и пружинная шайба
15		E049301000007	Передний подвесной крюк двигателя
16		E049302000046	Чашечная люфтоубирающая шайба 18
17		Q340B08	Гайка
18		Q1200835	Шпилька
19		E049301000222	Болт прижима
20		E049301000126	Шайба болта прижима маслораспылителя
21		E049301000181	Прижим маслораспылителя
22		E049301000259	Блок-подушка прижима маслораспылителя
23		E049301000011	Контрпластинка вентиля
24		E049301000010	Верхнее седло пружины вентиля
25		E049301000008	Пружина вентиля
26		E049301000006	Сальник направляющей трубы вентиля
27		E049301000009	Нижнее седло пружины вентиля
28		E049301000155	Направляющая труба впускного и выпускного вентилей
29		E049301000024	Чашечная люфтоубирающая шайба 22
30		E049301000117	Болт крышки цилиндра
31		E049301000025	Чашечная люфтоубирающая шайба 45
32		E049301000220	Электротермическая пробка
33		E049301000019	Задний подвесной крюк двигателя
34		E049301000246	Прокладка подогревательной пробки
35		E049151000075	Блок болта с шестигранной головкой и пружинной шайбы
36		Q1200830	Шпилька
37		Q40308	Шайба пружинная
38		Q40108	Плоская шайба
39		E049301000256	Гнездо выпускного вентиля
40		E049301000014	Выпускной вентиль
41		E049301000255	Впускной вентиль
42		E049301000257	Гнездо впуска воздуха
43		E049301000218	Крышка цилиндра
44		E049301000027	Чашечная люфтоубирающая шайба 12
45		E049301000260	Болт крышки цилиндра
46		E049301000042	Сальник покрышки камеры вентиля
47		E049301000221	Блок покрышки камеры вентиля
48		E049301000043	Крышка для доливки моторного масла
49		E049301000304	Узел вентиляционного лапана коробки коленчатого вала
50		E049301000018	Сальник гайки покрышки камеры вентиля
51		E049301000017	Крепежная гайка покрышки вестибюля
52		Q40304	Шайба пружинная
53		Q2140408	Винт

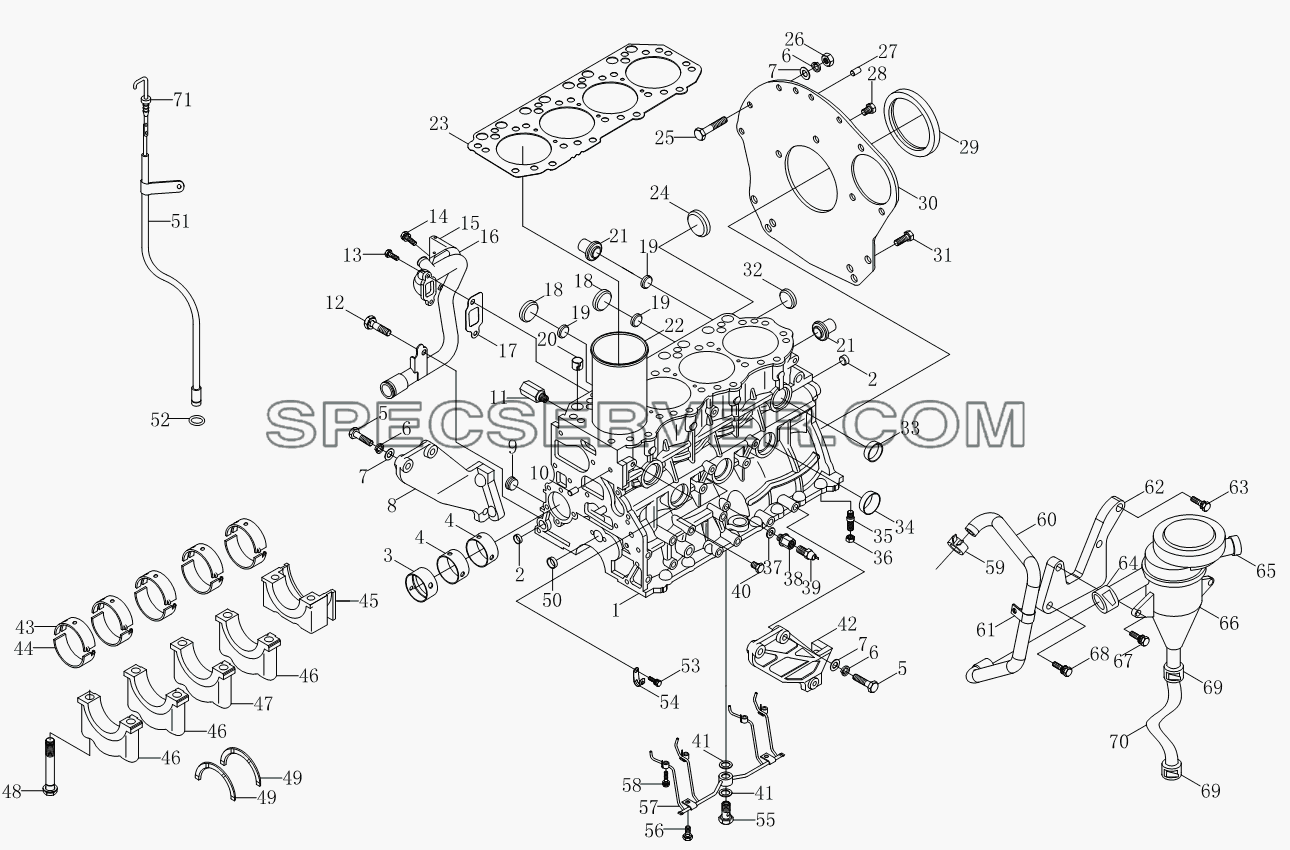

Двигатель в сборе (блок-цилиндр в сборе) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049302000255	Блок-цилиндр
2		E049302000169	Чашечная люфтоубирающая шайба 16
3		E049302000044	Передняя втулка кулачкового вала
4		E049302000045	Средняя задняя втулка кулачкового вала
5		E049302000029	Бoлт M10x1.25x40
6		Q40510	Тяжелая пружинная шайба
7		Q40110	Плоская шайба
8		E049302000027	Левая подкрепляющая пластина
9		E049302000011	Заглушка канала моторного масла
10		Q5221020	Цилиндрический штифт
11		E049302000021	Штуцер подачи масла вакуумного насоса
12		E049302000038	Блок болта с шестигранной головкой и пружинной шайбы
13		E049302000037	Блок болта с шестигранной головкой и пружинной шайбы
14		E049142000009	Блок болта с шестигранной головкой, пружинной шайбы и плоской шайбы
15		E049302000135	Блок теплоизоляционной пластины
16		E049302000033	Сварочная деталь впускной трубы
17		E049302000035	Подкладка впускной трубы
18		E049302000048	Чашечная люфтоубирающая шайба 36
19		E049302000046	Чашечная люфтоубирающая шайба 18
20		E049302000017	Втулка фиксатора блок-цилиндра и крышки цилиндра
21		E049302000133	Сварочная деталь чашечной соединительной трубы возврата масла
22		E049302000139	Втулка цилиндра
23		E049302000293	Прокладка головки цилиндра
24		E049302000050	Чашечная люфтоубирающая шайба 56
25		E049302000187	Шестигранный болт с фиксатором
26		E049302000026	Гaйka M10x1.25
27		Q5221028	Цилиндрический штифт
28		E049302000022	Крепежный .болт задней соединительной пластины
29		E049302000014	Задний сальник коленчатого вала
30		E049302000189	Задняя перекрышка блок-картера
31		Q151B1222	Болт с шестигранной головкой - мелкая резьба
32		E049302000049	Чашечная люфтоубирающая шайба 38
33		E049302000047	Чашечная люфтоубирающая шайба 32
34		E049301000025	Чашечная люфтоубирающая шайба 45
35		E049302000019	Установочная шпилька
36		E049302000024	Гaйka M8
37		E049302000018	Подкладка болт-пробки
38		E049302000015	Индукционное гнездо для пробки давления масла
39		E049302000006	Индукционная головка давления моторного масла
40		E049302000009	Пробка для выпуска воды
41		E049302000072	Шайба
42		E049302000028	Правая подкрепляющая пластина
43		E049302000007	Верхняя футеровочная плитка коленчатого вала
44		E049302000008	Нижняя футеровочная плитка коленчатого вала
45		E049302000042	Крышка 5-ого главного подшипника
46		E049302000040	Крышка 1-его, 2-ого, 4-ого главных подшипников
47		E049302000041	Крышка 3-го главного подшипника
48		E049302000043	Болт главного подшипника
49		E049302000010	Подпятник
50		E049302000245	Чашечная пробка
51		E049302000252	Сварочная деталь направляющей трубки масломерной
52		E049302000053	Уплотнительное кольцо
53		E049137000056	Блок болта с шестигранной головкой, пружинной шайбы и плоской шайбы
54		E049363000008	Зажим пучка
55		E049302000075	Клапан ограничения давления
56		E049151000074	Блок болта с шестигранной головкой, пружинной шайбой
57		E049302000107	Сварочная деталь трубки форсунки
58		Q1460625	Болт с шестигранной головкой, пружинная шайба и плоская шайба
59		E049301000045	Зажим сапуна вестибюля
60		E049302000307	Впускной гибкий рукав дыхательного прибора
61		E049322000047	Зажим вентиляционного рукава блок-картера
62		E049302000310	Опора внешнего дыхательного прибора
63		Q1420825	Болт с шестигранной головкой и пружинная шайба
64		Q673B24	Упругий кольцевой хомут ленточной стали
65		E049302000314	Пластмассовая заглушка
66		E049302000309	Внешний дыхательный прибор с выдувным клапаном
67		Q1460630	Болт с шестигранной головкой, пружинная шайба и плоская шайба
68		Q1420816	Блок болта с шестигранной головкой и пружинной шайбы
69		E049362000003	Зажим отсасывающей трубы
70		E049302000308	Отсасывающий гибкий рукав дыхательного прибора
71		E049302000051	Масломерная линейка

Двигатель в сборе (связь-стержень коленчатого вала) 1S10491000175, 1S10391000126 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		E049304000056	Болт шкива коленчатого вала
2		E049304000068	Шкив коленчатого вала
3		E049304000067	Распределительный шкив коленчатого вала
4		E049304000006	Плоская шпонка коленчатого вала
5		E049304000031	Коленчатый вал
6		E049303000025	Запорное кольцо пальца поршня
7		E049303000045	Поршень
8		E049303000032	Первое компрессионное кольцо
9		E049303000033	Второе компрессионное кольцо
10		E049303000034	Масляное кольцо спиральной распорной пружины
11		E049303000023	Палец поршня
12		E049303000026	Тело шатуна
13		E049303000027	Втулка связь-стержня
14		E049303000012	Болт связь-стержня
15		E049303000042	Вкладыш связь-стержня
16		E049303000010	Крышка связь-стержня
17		E049303000011	Гайка связь-стержня
18		E049304000004	Болт маховика
19		E049304000007	Перекладка болта маховика
20		Q5220624	Цилиндрический штифт
21		E049304000019	Маховик
22		E049304000011	Зубчатое кольцо маховика
23		NZS6203-Z	Роликовый подшипник
24		Q5220822	Палец
