№		Номер детали	Наименование запчасти
1		N-1701450-02	Подшипник
2		N-1701411-01C	Промежуточный вал в сборе
3		N-1701237-00	Кольцо стопорное
4		N-1701441-01A	Шестерня 5-ой передачи промежуточного вал
5		N-1701340-02	Подшипник
6		N-1701133-00	Кольцо стопорное
7		N-1701480-00	Шестерня заднего хода
8		N-1701483-00A	Вал передачи заднего хода
9		N-1701502-00	Штифт

Механизм управления вариатором 1S10491720103, механизм управления переключения передач 1S10491730102 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104917300048	Рукоятка рычага переключения передач
2		1104917300005	Уплотнитель рычага переключения передач
3		1104917300006	Прижимная пластина
4		1104917300007	Кожух рычага переключения передач
5		1104917300047	Кнопка пластиковая
6		1104917300001	Механизм управления переключением передач
7		Q33008	Гайка шестигранная с буртиком
8		1104917300024	Стальная подкладка
9		1104917300025	Резиновая втулка
10		Q5002032	Шплинт
11		Q1840820	Болт с шестигранной головкой и зубчатым буртиком
12		Q40108F30	Плоская шайба
13		Q40308F30	Шайба пружинная
14		Q340B08F30	Шестигранная гайка типа 1
15		1104917200002	Гибкий вал переключения передач
16		1104917200003	Вал выбора передач
17		Q1840512	Болт с шестигранной головкой и зубчатым буртиком
18		1104917300003	Нажимная пластина
19		1104917300002	Уплотнитель
20		1104917200009	Скоба
21		Q150B0616F30	Болт с шестигранной головкой
22		Q40306F30	Шайба пружинная
23		Q340B06F30	Шестигранная гайка типа 1
24		1104917200004	Скоба
25		1102917200003	Замковая пластина 8х60
26		Q33005	Гайка шестигранная с буртиком
27		1102917200004	Замковая пластина 8х60
28		1104917200008	Кронштейн
29		1102917200030	Блок переходной опоры
30		Q32010	Гайка шестигранная с зубчатым буртиком
31		1102917200023	Прокладка
32		1102917200027	Шайба
33		1102917200029	Втулка
34		1102917200024	Пыльник
35		Q40310F30	Шайба пружинная
36		Q151C1025F30	Болт с шестигранной головкой-мелкая резьба
37		1102917200041	Осевая трубка
38		1102917200035	Бурсок
39		1102917200028	Шайба
40		1102917200032	Рычаг поворотный
41		1102917200026	Втулка
42		1102917200031	Тяга
43		Q340B10	Гайка
44		1102917200033	Шаровое соединение
45		Q41708	Шайба волнистая
46		Q5002520	Шплинт
47		1102917200005	Прокладка

Механизм управления вариатора 1S10391720106, Механизм управления вариатора 1S10491730114 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104917300048	Рукоятка рычага переключения передач
2		1104917300005	Уплотнитель рычага переключения передач
3		1104917300006	Прижимная пластина
4		1104917300007	Кожух рычага переключения передач
5		1104917300047	Кнопка пластиковая
6		1104917300055	Механизм управления переключением передач
7		Q5002032	Шплинт
8		Q1840820	Болт с шестигранной головкой и зубчатым буртиком
9		Q40108F30	Плоская шайба
10		Q40308F30	Шайба пружинная
11		Q340B08F30	Шестигранная гайка типа 1
12		1104917200002	Гибкий вал переключения передач
13		1104917200003	Вал выбора передач
14		Q1840512	Болт с шестигранной головкой и зубчатым буртиком
15		1104917300003	Нажимная пластина
16		1104917300056	Уплотнитель
17		1104917200009	Скоба
18		Q150B0616F30	Болт с шестигранной головкой
19		Q40306F30	Шайба пружинная
20		Q340B06F30	Шестигранная гайка типа 1
21		1103917200007	Трехтрубный зажим
22		1102917200003	Замковая пластина 8х60
23		Q33005	Гайка шестигранная с буртиком
24		Q40206F30	Шайба
25		1102917200004	Замковая пластина 8х60
26		1104917200008	Кронштейн
27		1102917200030	Блок переходной опоры
28		Q32010	Гайка шестигранная с зубчатым буртиком
29		1102917200023	Прокладка
30		1104917200029	Шайба
31		1104917200030	Bтyлka II
32		1104917200027	Пылезащитный кожух
33		Q40310F30	Шайба пружинная
34		Q151C1025F30	Болт с шестигранной головкой-мелкая резьба
35		1102917200041	Осевая трубка
36		1102917200035	Бурсок
37		1102917200028	Шайба
38		1102917200032	Рычаг поворотный
39		1104917200028	Bтyлka I
40		1102917200031	Тяга
41		Q340B10	Гайка
42		1102917200033	Шаровое соединение
43		Q41708	Шайба волнистая
44		Q5002520	Шплинт
45		1102917200005	Прокладка

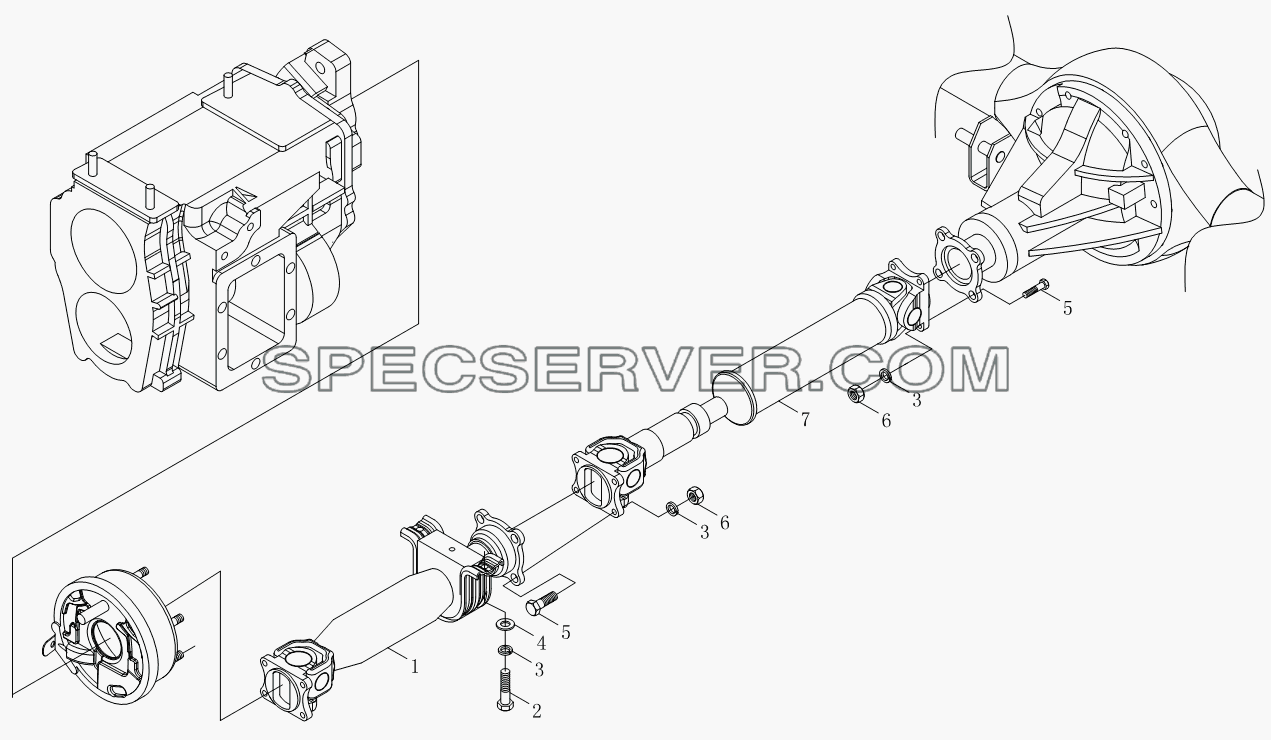

Передаточный вал 1S10492200101 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104922000003	Промежуточный карданный вал
2		Q150B1025F30	Болт с шестигранной головкой
3		Q40310F30	Шайба пружинная
4		Q40110F30	Плоская шайба
5		1102922000005	Болт карданного вала
6		1102922000006	Гайка карданного вала
7		1104922000002	Вал карданный задний

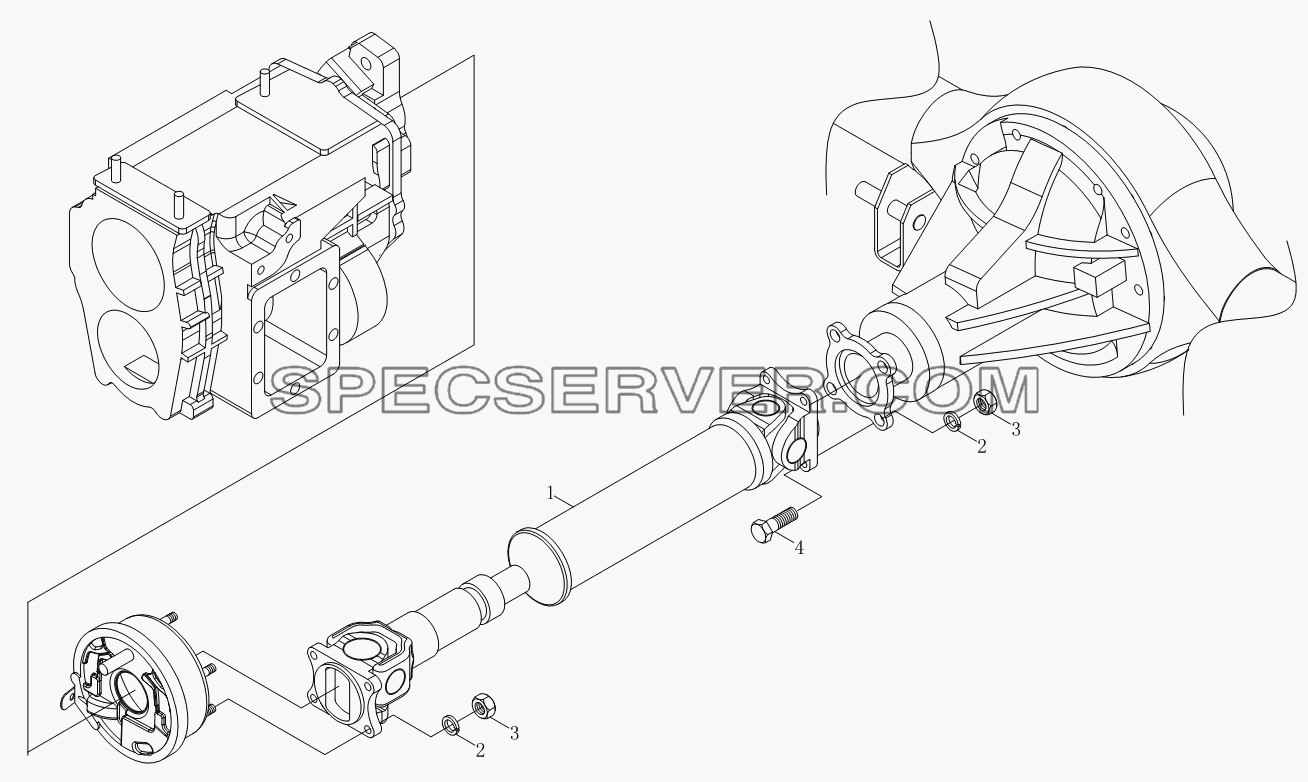

Передаточный вал 1S10392200104 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1103922000006	Карданный вал в сборе
2		Q40310F30	Шайба пружинная
3		1102922000006	Гайка карданного вала
4		1102922000005	Болт карданного вала

Задний мост (главный редуктор в сборе) 1S10492400107 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		8C19	Регулировочная гайка-подшипник дифференциала
2		8CF	Подшипник дифференциала
3		8C13	Болт-рамка дифференциала
4		Q40316	Шайба пружинная
5		8C11	Рамка дифференциала
6		8C17	Стопорная шайба шестерни полуоси
7		8C16	Шестерня полуоси
8		8C15	Планетарная шестерня
9		8C18	Ось сателлита
10		8C22	Ведомая шестерня
11		8C12	Рамка дифференциала
12		8C23	Болт-ведомая шестерня
13		8C5	Пружинное упорное кольцо направляющего подшипника
14		8CA	Направляющий подшипник ведущей шестерни
15		8C4	Ведущая шестерня
16		8CB	Подшипник ведущей шестерни
17		8C6	Пружинное промежуточное тело
18		3CE3	Болт крышки подшипника дифференциала
19		8C2	Крышка подшипника дифференциала
20		8A1	Болт-кожух главного редуктора и картер моста
21		8C1	Корпус главного редуктора
22		8A14	Шпилька
23		Q40310	Шайба пружинная
24		Q341B10	Гайка с тонкой резьбой
25		8C7	O-oбpaзнoe koльцo-гнeздo пoдшипниka вeдyщeй шecтepни
26		8C9	Регулирующая шайба-гнездо подшипника
27		8C8	Гнездо подшипника ведущей шестерни
28		8CC-1	Сальник ведущей шестерни
29		8CD1	Фланец ведущей шестерни
30		3C4	Фланцевая гайка
31		8C10	Гайка с фланцем
32		Q40314	Шайба пружинная
