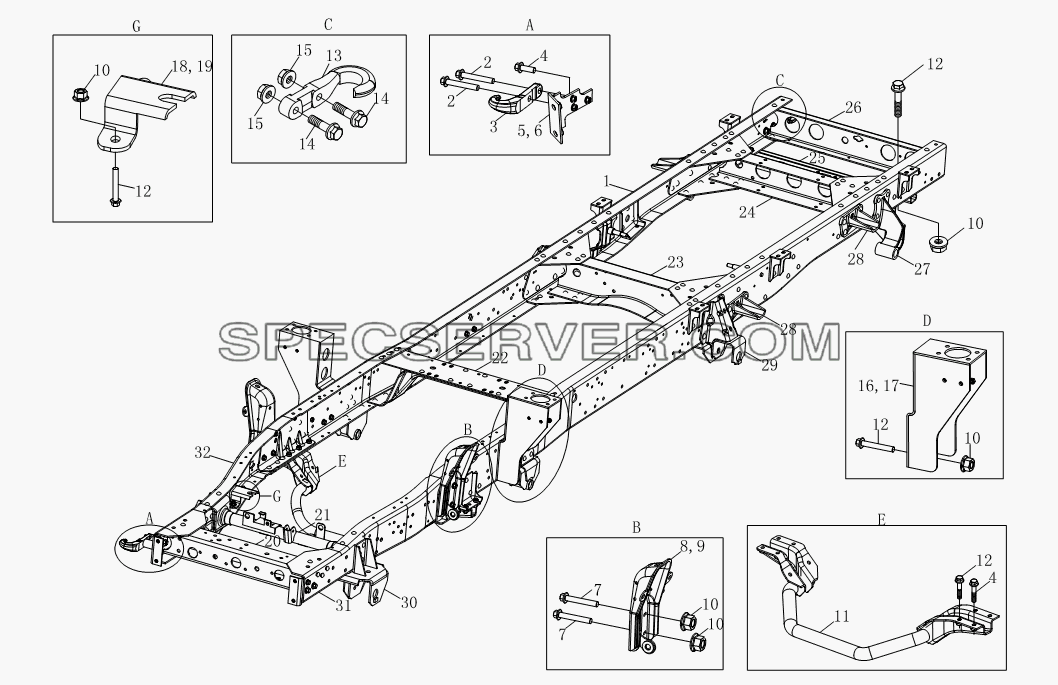

№		Номер детали	Наименование запчасти
1		1103928000525	Рама в сборе
1		1103928000526	Рама в сборе
2		Q1801280	Болт с шестигранной головкой
3		1106628000052	Крюк буксирный
4		Q1801020	Болт с шестигранной головкой
5		1103928000036	Кронштейн бампера правый
6		1103928000035	Кронштейн бампера левый
7		Q1801035	Болт с шестигранной фланцевой поверхностью и зубьями
8		1103928000297	Кронштейн левого переднего амортизатора
9		1103928000298	Кронштейн правого переднего амортизатора
10		Q33010	Гайка шестигранная с буртиком
11		1102928000036	Кронштейн передней опоры двигателя
12		Q1801025	Болт с шестигранной головкой
13		1102928000021	Крюк буксирный
14		Q1801245	Болт с шестигранной головкой
15		Q33012	Гайка
16		1103928000040	Левый задний кронштейн кабины с одним рядом сидений
17		1103928000044	Правый задний кронштейн кабины с одним рядом сидений
18		1103928000243	Правый кронштейн радиатора
19		1103928000242	Левый кронштейн радиатора
20		1103928000057	Сварка первой поперечной балки
21		1103928000098	Вторая поперечная балка в сборе
21		1103928000511	Вторая поперечная балка в сборе
22		1103928000229	Третья поперечная балка в сборе
23		1102928000009	Четвертая поперечная балка
24		1102928000011	Пятая поперечная балка
25		1102928000012	Поперечная балка запасной шины
26		1102928000013	Задняя поперечная балка
27		1102928000031	Задняя опора задней рессоры
27		1102928000032	Задняя опора задней рессоры
28		1102928000033	Консоль вспомогательной рессоры
29		1102928000030	Сварка передней опоры задней рессоры
30		1103928000134	Передняя опора передней рессоры
30		1103928000135	Передняя опора передней рессоры
31		1103928000725	Левая продольная балка в сборе
32		1103928000726	Правая продольная балка в сборе

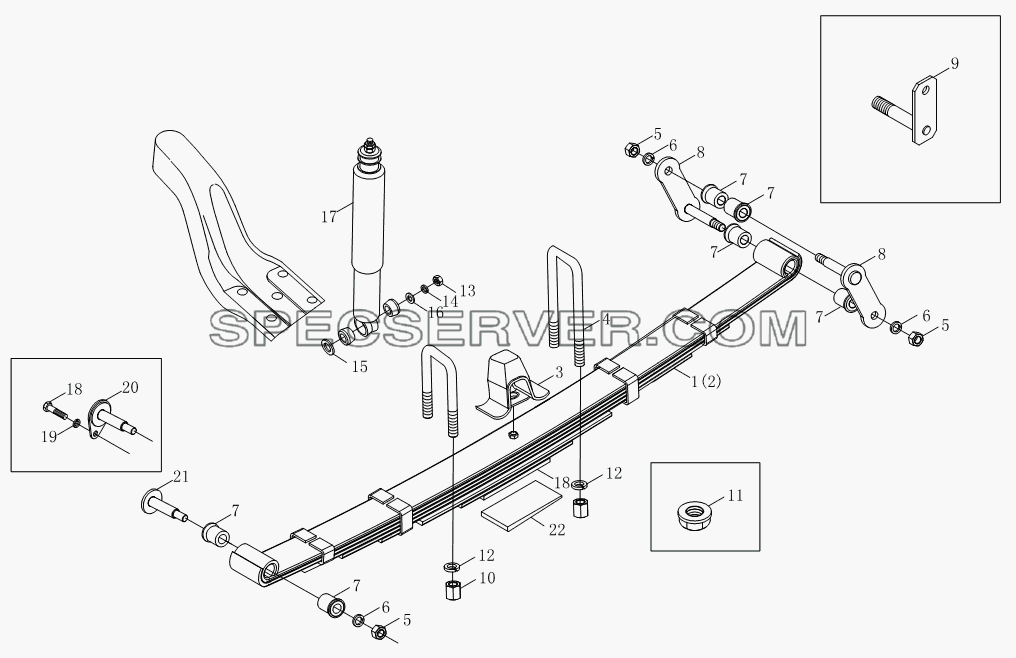

Передняя подвеска 1S10492920109, 1S10392920106 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1102929200004	Передняя рессора правая
1		1104929200005	Передняя рессора левая
2		1103929200065	Передняя рессора левая
2		1104929200006	Передняя рессора правая
3		1103929200015	Передний буфер
3		1104929200017	Передний буфер
4		1102929200002	Стремянка передней рессоры
4		1104929200014	Стремянка передней рессоры
5		Q341B14	Гайка
5		Q341B16	Гайка
6		Q40314	Шайба пружинная
6		Q40316	Шайба пружинная
7		1102229200007	Втулка
7		1102929200027	Втулка рессоры
8		1104629500007	Подвесная пластина с осью
9		1102929200029	Подвесное ушко передней пружины
10		Q361B14	Гайка
11		1104929200004	Гайка
12		Q40514	Шайба пружинная
13		Q341B12	Шестигранная гайка
13		Q341B12	Шестигранная гайка
14		Q40312	Шайба пружинная
14		Q40312	Шайба пружинная
15		Q40116	Плоская шайба
15		Q40116	Плоская шайба
16		1102929200011	Шайба
16		1102929200011	Шайба
17		1102929200005	Передний виброизолятор с обоймой в сборе
17		1104929200060	Передний виброизолятор с обоймой в сборе
18		Q151B1015	Болт с шестигранной головкой
19		Q40310	Шайба пружинная
20		1102929200030	Ось рессоры
21		1102229200047	Ось рессоры
22		1104929200059	Косая накладка

Задняя подвеска 1S10492950112 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104929500008	Шайба
2		1104929500046	Амортизатор
3		1104929500007	Шайба
4		Q40314	Шайба пружинная
5		Q341B14	Гайка
6		N7A10	Проходная нажимная масленка
7		1104929500009	Гайка
8		Q40320	Шайба пружинная
9		1104929500006	Передняя ось задней рессоры
10		Q341B12	Шестигранная гайка
11		Q40312	Шайба пружинная
12		1104929500093	Задний буферный блок в сборе
13		1104929500021	Крышка задней рессоры
14		1104929500002	Рессора задняя
15		1104929500011	Подвесное ушко задней листовой пружины
16		1104929500005	Пружинная втулка задней рессоры
17		1104929500003	Стремянка задней рессоры
18		1103929500010	Седлообразный болт задней пружины
19		1103929500058	Нижний держатель стабилизирующего стержня
20		Q40516	Шайба пружинная
21		Q363B16	Гайка
22		1102729200126	Резиновая шайба
23		1102729200148	Держатель резиновой шайбы
24		1102729200147	Держатель резиновой шайбы
25		Q32810T13F9	Неметаллическая шестигранная замочная гайка типа ус
26		Q151B1060	Болт с шестигранной головкой-мелкая резьба
27		1104929500062	Задний поперечный стабилизирующий стержень
28		1104929500056	Буфер кронштейна вспомогательной рессоры
29		Q40308	Шайба пружинная
30		Q340B08	Гайка
31		Q341B10	Гайка с тонкой резьбой
32		Q40310	Шайба пружинная
33		Q151B1020	Болт с шестигранной головкой
34		Q151B1035	Болт с шестигранной головкой-мелкая резьба
35		1103929500051	Верхний держатель подвесной тяги
36		1103929500052	Подвесная тяга в сборе
37		1646829200022	Хомут
38		1103929500062	Внутренняя посадка

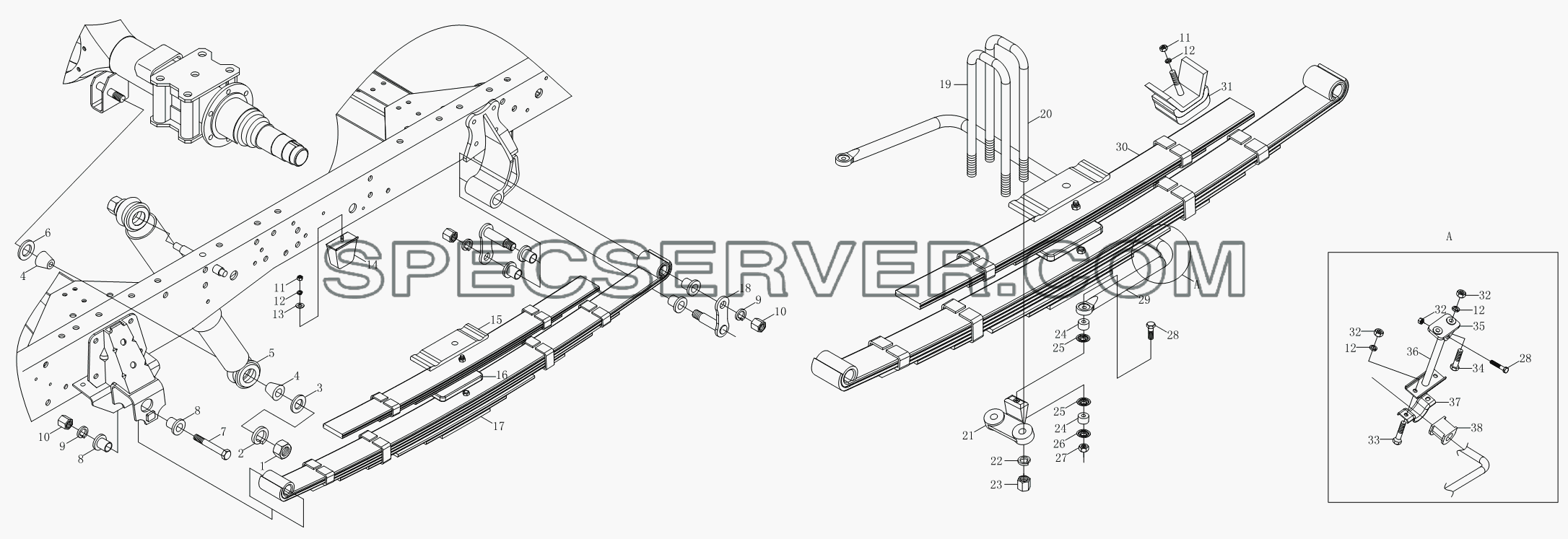

Задняя подвеска 1S10392950109 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q341B12	Шестигранная гайка
2		Q40312	Шайба пружинная
3		1102929200011	Шайба
4		1102929200012	Резиновая втулка
5		1102929500014	Амортизатор
6		Q40116	Плоская шайба
7		1102229200047	Ось рессоры
8		1102229200007	Втулка
9		Q40314	Шайба пружинная
10		Q341B14	Гайка
11		Q340B10	Гайка
12		Q40310	Шайба пружинная
13		Q40110	Плоская шайба
14		1103929500002	Задний буферный блок
15		1103629500011	Накладка задней рессоры
16		1103629500012	Нижняя плита вспомогательной рессоры
17		1103929500005	Рессора задняя
18		1104629500007	Подвесная пластина с осью
19		1102229500035	Стремянка задней рессоры
20		1103929500010	Седлообразный болт задней пружины
21		1103929500058	Нижний держатель стабилизирующего стержня
22		Q40516	Шайба пружинная
23		Q363B16	Гайка
24		1102729200126	Резиновая шайба
25		1102729200148	Держатель резиновой шайбы
26		1102729200147	Держатель резиновой шайбы
27		Q32810T13F9	Неметаллическая шестигранная замочная гайка типа ус
28		Q151B1060	Болт с шестигранной головкой-мелкая резьба
29		1103929500050	Задний поперечный стабилизирующий стержень
30		1102929500003	Рессора вспомогательная в сборе
31		1104929500056	Буфер кронштейна вспомогательной рессоры
32		Q341B10	Гайка с тонкой резьбой
33		Q151B1020	Болт с шестигранной головкой
34		Q151B1035	Болт с шестигранной головкой-мелкая резьба
35		1103929500051	Верхний держатель подвесной тяги
36		1103929500052	Подвесная тяга в сборе
37		1646829200022	Хомут
38		1646829200023	Гильза хомута

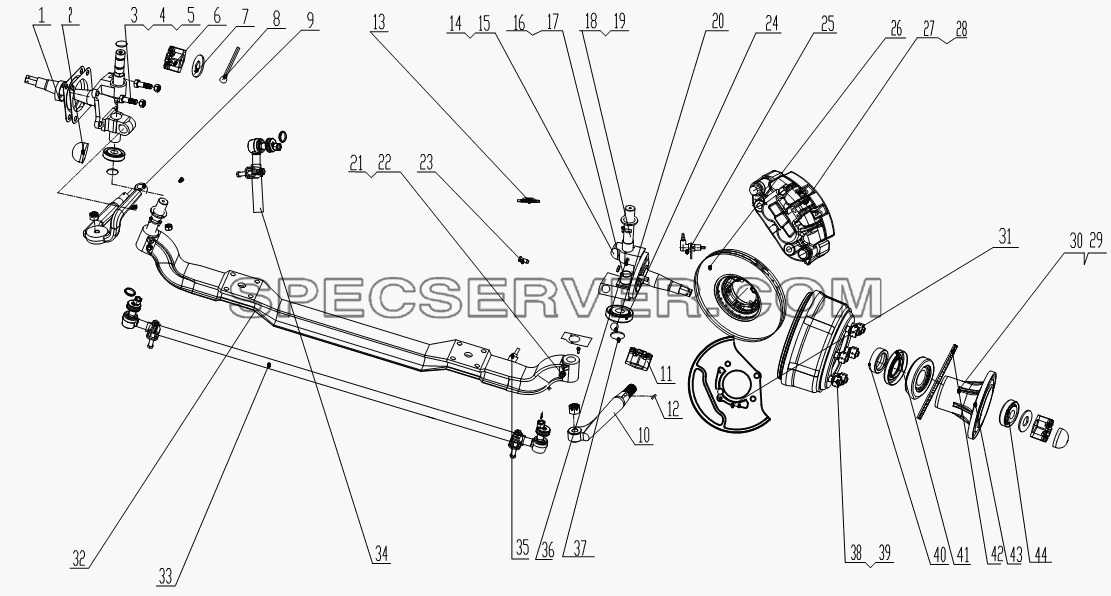

Передний вал 1S10493000115 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3000001-HF323(MD)	Втулка сальника передней ступицы
2		3000003-HF323(MD)	Колпак передней ступицы
3		Q341B16	Гайка
4		Q40516	Шайба пружинная
5		3000007-HF324FTP	Соединительный болт тормозных клещей
6		3000009-HF323(MD)	Гайка поворотной цапфы
7		3000011-HF323(MD)	Контровочная шайба гайки поворотной цапфы
8		Q5005045	Шплинт
9		3000028-HF324FT	Изгибающая сошка поворота
10		3000026-HF324FT	Прямой рычаг поворота
11		3000043-HF323(MD)	Замочная гайка изгибающего прямого рычага
12		Q40308	Шайба пружинная
13		3000015-HF323(MD)	Крышка шкворня поворотной цапфы
14		3005002-HF324FTP3	Поворотная цапфа
15		3004002-HF324FTP3	Поворотная цапфа
16		3005000-HF324FTP3	Поворотная цапфа со втулкой в сборе
17		3004000-HF324FTP3	Поворотная цапфа со втулкой в сборе
18		3000029-HF323(MD)	Шкворень поворотной цапфы
19		3005000-HF323(MD)	Установочная шайба поворотной цапфы
20		3000036-HF324FTA2	О-образное уплотнительное кольцо
21		3000041-HF323(MD)	Болт-ограничитель
22		Q40316	Шайба пружинная
23		Q341B16	Гайка
24		3000042-HF323MD	Подпятник поворотной цапфы
25		3000051-HF324FTP3	Дaтчиk ABS
26		3103102-HF324FTP	Передний тормозной диск
27		3501100-HF324FTP	Передние тормозные клещи в сборе
28		3501200-HF324FTP	Передние тормозные клещи в сборе
29		3103200-HF324FTP3	Передняя ступица с тормозным диском в сборе
30		3103100-HF324FTP3	Передняя ступица с тормозным диском в сборе
31		3009010-HF324FTP3	Брызговик в сборе
32		3000031-HF324FTE	Передний вал
33		3003000-HF324FT	Поперечный поворотный рычаг в сборе
34		3002000-HF324FT	Прямая тяга поворота в сборе
35		3000046-HF324FT	Палец переднего амортизатора
36		3000024-HF323(MD)	Запор шкворня поворотной цапфы
37		3000035-HF323(MD)	Закладная крышка поворотной цапфы
38		3103110-HF324FT	Блок болта шины
39		3103210-HF324FT	Блок болта шины
40		32207	Роликоподшипник конический
41		3103105-HF323(MD)	Сальник передней ступицы
42		3103108-HF324FTA3	Венец шестерни
43		3103101-HF324FTP	Передняя ступица
44		32210	Роликоподшипник конический

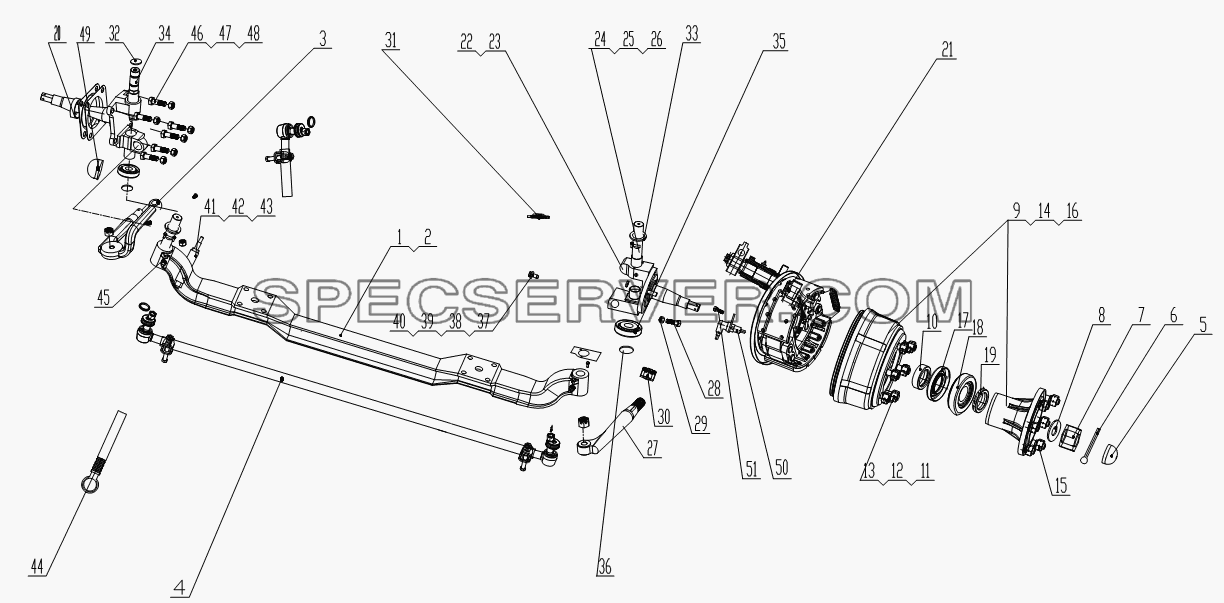

Передний вал 1S10393000118 для BJ1039, BJ1049 (Aumark III) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3000000-HF324(FTL1)	Передний вал с тормозом в сборе
2		3000031-HF324FTL	Передний вал
3		3000028-HF324 (FT)	Изгибающая сошка поворота
4		3003000-HF324 (FT)	Поперечный поворотный рычаг в сборе
5		3000003-HF323(MD)	Колпак передней ступицы
6		Q5005045	Шплинт
7		3000009-HF323 (MD)	Гайка поворотной цапфы
8		3000011-HF323 (MD)	Контровочная шайба гайки поворотной цапфы
9		31031(2)00-HF324FTL1	Передняя ступица с тормозным барабаном в сборе
10		32207	Роликоподшипник конический
11		3103107-HF324(FT)	Болт-шпилька переднего тормозного барабана
12		Q40512	Тяжелая пружинная шайба
13		Q360B12	Шестигранная гайка типа 2
14		3103101-HF324 (FTL1)	Передняя ступица
15		31031(2)10-HF324FT	Блок болта передней шины
16		3103102-HF324 (FTL)	Передний тормозной барабан
17		32210	Роликоподшипник конический
18		3103105-HF324 (MD)	Сальник передней ступицы
19		3103108-HF324 (FTA3)	Венец шестерни
20		3000001-HF323 (MD)	Втулка сальника передней ступицы
21		35011 (2) 00-HF324 (FTL1)	Передний тормоз в сборе
22		3004 (5) 000-HF324 (FTL1)	Поворотная цапфа со втулкой в сборе
23		3004 (5) 002-HF324 (FTL1)	Поворотная цапфа
24		3004001-HF323 (MD)	Втулка поворотной цапфы
25		Q150B1014	Болт с шестигранной головкой
26		Q40110	Плоская шайба
27		3000026-HF324 (FT)	Прямой рычаг поворотной цапфы
28		3000041-HF323 (MD)	Болт-ограничитель
29		Q351B12	Гайка
30		3000043-HF323 (MD)	Гайка изгибающего прямого рычага
31		3000015-HF323 (MD)	Крышка шкворня поворотной цапфы
32		3000036-HF324 (FTA2)	О-образное уплотнительное кольцо
33		3000018-HF323 (MD)	Установочная шайба поворотной цапфы
34		3000029-HF323 (MD)	Шкворень поворотной цапфы
35		3000042-HF323 (MD)	Подпятник поворотной цапфы
36		3000035-HF323 (MD)	Закладная крышка поворотной цапфы
37		3000024-HF323 (MD)	Запор шкворня поворотной цапфы
38		Q40110	Плоская шайба
39		Q40510	Тяжелая пружинная шайба
40		Q340B10	Гайка
41		Q341B16	Гайка
42		Q40316	Шайба пружинная
43		3000046-HF324 (FT)	Палец переднего амортизатора
44		3002000-HF324 (FT)	Прямая тяга поворота в сборе
45		Q700B01	Штуцер для смазки
46		3000007-HF323 (MD)	Болт башмака тормоза
47		Q40512	Тяжелая пружинная шайба
48		Q341B12	Шестигранная гайка
49		3000005 (6) -HF324 (FTL1)	Маслоотбойный диск переднего колеса
50		3000051 (2) -HF424FTA3	Датчик
51		Q1501B1240	Болт с шестигранной головкой-мелкая резьба
