ПРЕДУПРЕЖДЕНИЯ

При эксплуатации лампы
нагреваются. Перед снятием
дайте лампам остыть.

Используйте лампы, соответствующие
спецификации.  См. Таблица
технических характеристик ламп
(стр. 204).

Далее приведены инструкции,
описывающие правильное снятие ламп.
Установка осуществляется в
последовательности, обратной снятию,
если нет дополнительных указаний.

Примечание: Светодиодные лампы не
подлежат обслуживанию. Обратитесь к
авторизованному дилеру.

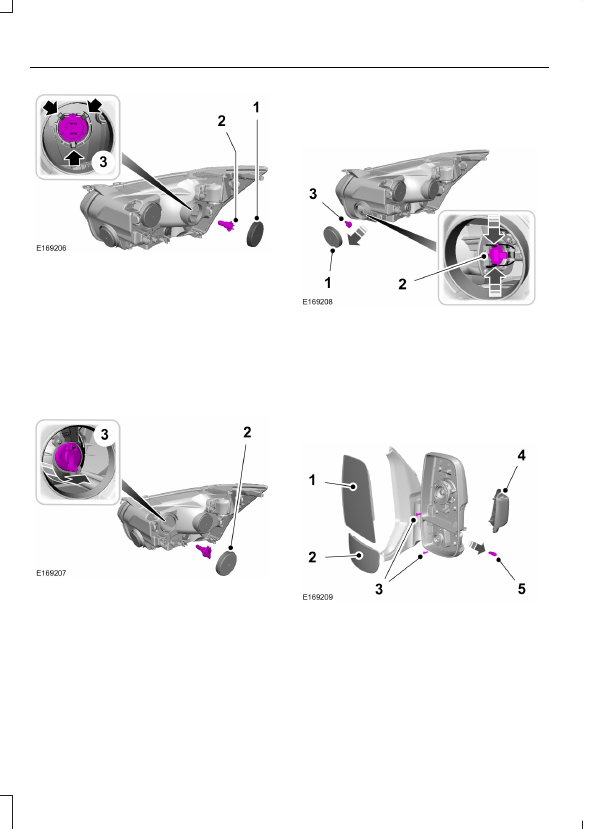

Фара головного света

Фара освещения поворота

A

Световое оборудование
дневного времени и дальний
свет фар

B

Рычаг указателей поворота

C

Фара ближнего света

D

Габаритный огонь

E

Примечание: Возможно, придется снять
крышку для облегчения доступа к лампе.

Габаритные огни

1.

Снимите модуль фары.  См. Снятие
фары (стр. 198).

2. Снимите крышку.

3. Снимите патрон лампы, потянув его

прямо на себя. Извлеките лампу.

Указатель поворота

Снимите модуль фары.  См. Снятие
фары (стр. 198).

1.

Поверните патрон лампы против
часовой стрелки и снимите его.

2. Вдавите лампу вовнутрь и

поверните против часовой стрелки
для ее снятия.

Фара ближнего света

Снимите модуль фары.  См. Снятие
фары (стр. 198).

199

Обслуживание

1.

Снимите крышку.

2. Отсоедините электрический разъем.

3. Потяните лампу на себя,

освобождая фиксаторы.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Фара дальнего света

1.

Снимите модуль фары.  См. Снятие
фары (стр. 198).

2. Снимите крышку.

3. Поверните лампу против часовой

стрелки и снимите ее.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Примечание: Лампу невозможно
отсоединить от патрона.

Указатель поворота

Снимите модуль фары.  См. Снятие
фары (стр. 198).

1.

Снимите крышку.

2. Отсоедините электрический разъем

и отпустите зажим.

3. Извлеките лампу.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Боковой повторитель

1.

Снимите большое зеркальное
стекло. Установите зеркальное
стекло в крайнее верхнее
положение и вытяните его из
нижней части.

200

Обслуживание

2. Снимите малое зеркальное стекло.

Установите зеркальное стекло в
крайнее нижнее положение и
вытяните его из верхней части.

3. Выверните болты крепления.

4. Снимите рассеиватели фар.

5. Извлеките лампу.

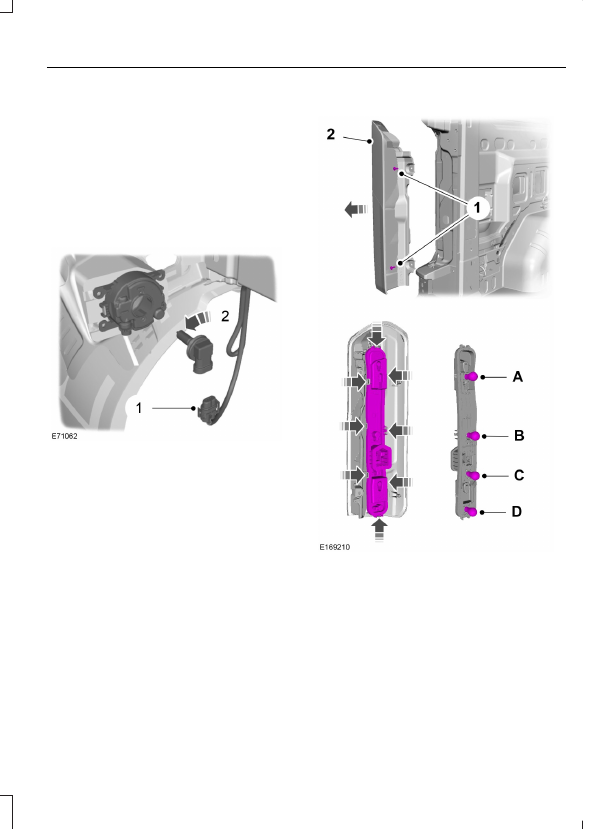

Передние противотуманные
фары

1.

Отсоедините электрический разъем.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

Примечание: Лампу невозможно
отсоединить от патрона.

Задние фары

Задний фонарь и стоп-сигнал

A

Рычаг указателей поворота

B

Фонари заднего хода

C

Противотуманные фары

D

1.

Выверните болты крепления.

2. Снимите фонарь и отсоедините

патрон лампы.

201

Обслуживание

3. Вдавите лампу вовнутрь и

поверните против часовой стрелки
для ее снятия.

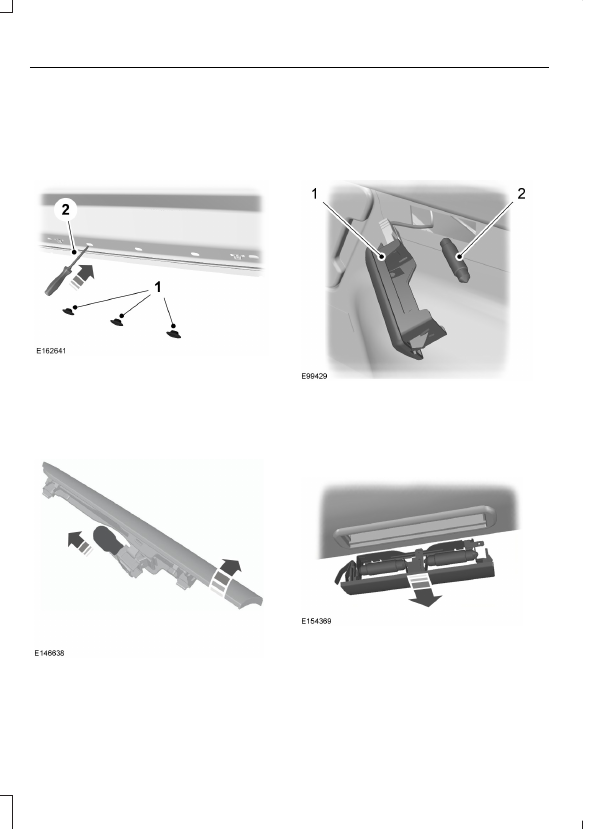

Центральный верхний фонарь
стоп-сигнала

1.

Снимите резиновые втулки.

Примечание: Сначала снимите панель
отделки при ее наличии.

2. При помощи отвертки аккуратно

подденьте зажимы, чтобы
высвободить лампу.

3. Аккуратно извлеките лампу.

4. Извлеките лампу.

Примечание:  Светодиодные лампы не
подлежат обслуживанию.  Обратитесь к
авторизованному дилеру.

Фонарь освещения номерного
знака

1.

Аккуратно извлеките лампу.

2. Извлеките лампу.

Плафон освещения салона

Плафоны подсветки при посадке

202

Обслуживание
