Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Модуль управления системой кондициониро-
вания.

7,5A

F23

Коррекция наклона света фар.

5 A

F24

Освещение салона.

7,5A

F25

Обогреваемые наружные зеркала.

10 A

F26

Передние сиденья с обогревом.

20 A

F27

Указатели поворота.

20 A

F28

Задняя камера системы помощи при парковке.

10 A

F29

Система контроля за соблюдением дорожной
разметки.
Зеркала с электроприводом.

Система адаптивного круиз-контроля.

5 A

F30

Не используется.

-

F31

Освещение салона.

10 A

F32

Модуль привода на все колеса.

20 A

F33

Стеклоочиститель заднего окна.

20 A

F34

Зеркала с электроприводом складывания.

5 A

F35

Звуковой сигнал

20 A

F36

Модуль SYNC.

7,5A

F37

Электровентилятор обдува.

5 A

F38

Реле звукового сигнала.
Реле очистителя лобового стекла.

Дистанционный бесключевой вход.

7,5A

F39

Аккумуляторная батарея.
Окна с электроприводом.
Отопление, вентиляция и кондиционирование
воздуха зоны задних пассажиров.

Электродвигатель переднего вентилятора
обдува.

40 A

F40

Электродвигатель заднего вентилятора обдува.

40 A

F41

179

Плавкие предохранители

Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Обогреваемое заднее стекло.

30 А

F42

Гнездо электропитания прицепа.

30 А

F43

Дополнительные гнезда электропитания.

60 A

F44

Не используется.

-

F45

Окна с электроприводом.

30 А

F46

Гнездо прикуривателя.

20 A

F47

Задние дополнительные гнезда электропитания.

20 A

F48

Передние дополнительные гнезда электропи-
тания.

20 A

F49

Реле 1 зажигания.

60 A

F50

Реле 2 зажигания.

60 A

F51

Обогреватель ветрового стекла (левая сторона).

40 A

F52

Обогреватель ветрового стекла (правая
сторона).

40 A

F53

Замыкаемые цепи

Реле

Дополнительный отопитель, работающий на топливе

R1

Дополнительные гнезда электропитания.

R2

Не используется.

R3

Зажигание 2.

R4

Окна с электроприводом.

R5

Зажигание 1.

R6

Звуковой сигнал

R7

Не используется.

R8

Электродвигатель переднего вентилятора обдува.

R9

Электродвигатель заднего вентилятора обдува.

R10

180

Плавкие предохранители

Замыкаемые цепи

Реле

Обогреваемое заднее стекло.

R11

Обогреваемые наружные зеркала.

Обогреватель ветрового стекла (левая сторона).

R12

Обогреватель ветрового стекла (правая сторона).

R13

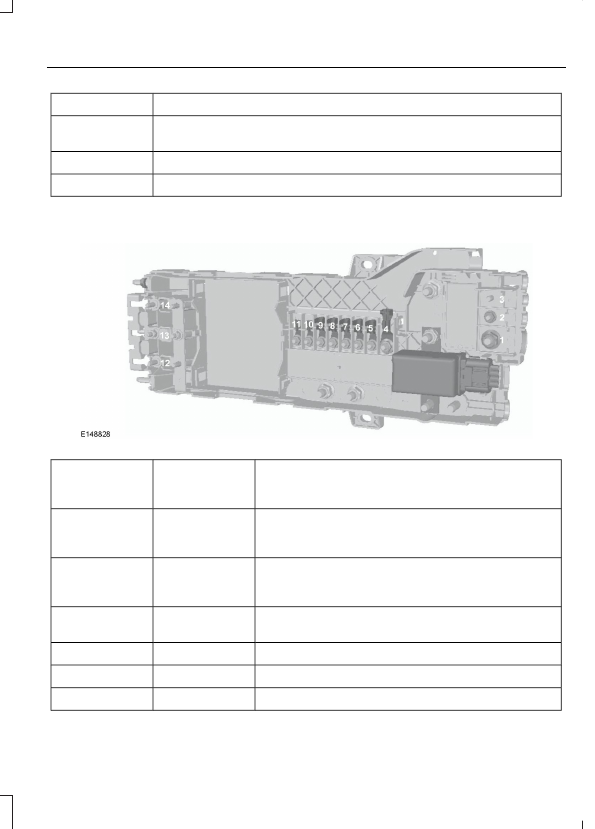

Блок предохранителей

Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Блок предохранителей в моторном отсеке.

470 A

F1

Стартер
Генератор.

Блок предохранителей в салоне.

100 A

F2

Блок плавких предохранителей блока управ-
ления системами кузова.

Модуль управления силовым агрегатом.

40 A

F3

Антиблокировочная система тормозов.

Блок предохранителей в салоне.

200 A

F4

Блок предохранителей в салоне.

100 A

F5

Обогреватель салона.

80 A

F6

181

Плавкие предохранители

Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Обогреваемое ветровое стекло.

80 A

F7

Распределительная коробка в моторном отсеке.

100 A

F8

Блок предохранителей в салоне.

100 A

F9

Питание блока предохранителей в пассажирском
салоне.

60 A

F10

Питание блока предохранителей в пассажирском
салоне.

60 A

F11

Дополнительное гнездо питания 1.

60 A

F12

Дополнительное гнездо питания 2.

60 A

F13

Дополнительное гнездо питания 3.

60 A

F14

182

Плавкие предохранители
