Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Система снижения токсичности выхлопа.

10 A

F4

Испаритель фильтра продуктов сгорания
дизельного топлива

3 A

F5

Система управления свечей предпускового
подогрева.

Антиблокировочная система тормозов.

3 A

F6

Поддержание устойчивости.
Зажигание.

Модуль управления силовым агрегатом.

7,5A

F7

вентилятор охлаждения;

20 A

F8

Левый стеклоочиститель ветрового стекла

30 А

F9

Правый стеклоочиститель ветрового стекла

30 А

F10

Муфта компрессора системы кондициониро-
вания.

10 A

F11

Свеча предпускового подогрева испарителя
фильтра продуктов сгорания дизельного
топлива.

20 A

F12

Не используется.

-

F13

Система снижения токсичности выхлопа –
зажигание

3 A

F14

Не используется.

-

F15

Не используется.

-

F16

Не используется.

-

F17

Антиблокировочная система тормозов.

40 A

F18

Насос системы поддержания устойчивости.

Соленоид стартера.

30 А

F19

Свечи накаливания.

60 A

F20

Реле 3 зажигания.

60 A

F21

Не используется.

-

F22

Не используется.

-

F22

175

Плавкие предохранители

Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Не используется.

-

F23

Топливный насос высокого давления

7,5A

F24

Не используется.

-

F25

Не используется.

-

F26

Не используется.

-

F27

Не используется.

-

F28

Не используется.

-

F29

Вентилятор 1 системы охлаждения.

40 A

F30

Вентилятор 2 системы охлаждения.

40 A

F31

Электродвигатели (два) стеклоочистителей
ветрового стекла.

60 A

F32

Запуск-остановка вспомогательного водяного
насоса.

20 A

F33

Не используется.

-

F34

Источник питания системы управления силовым
агрегатом.

15 A

F35

Датчик NOXI 2.

15 A

F36

Клапан управления объемом.

7,5A

F37

Датчик массового расхода воздуха.

7,5A

F38

Испаритель топлива дизельного насоса.

15 A

F39

Замыкаемые цепи

Реле

Зажигание.

R1

Стартер

R2

Стеклоочиститель заднего окна.

R3

Не используется.

R4

вентилятор охлаждения;

R5

176

Плавкие предохранители

Замыкаемые цепи

Реле

Стеклоочиститель ветрового стекла – включение и выключение

R6

Стеклоочиститель ветрового стекла – низкая и высокая скорость
работы.

R7

Не используется.

R8

Не используется.

R9

Муфта компрессора системы кондиционирования.

R10

Свеча предпускового подогрева топлива системы испарителя.

R11

Топливный насос высокого давления

R12

Насос привода на все колеса.

R13

Система Econetic.

R14

Вентиляторы системы охлаждения: высокоскоростной и низко-
скоростной.

R15

Система снижения токсичности выхлопа.

R16

Модуль управления силовым агрегатом.

R17

Вентилятор системы охлаждения - высокоскоростной.

R18

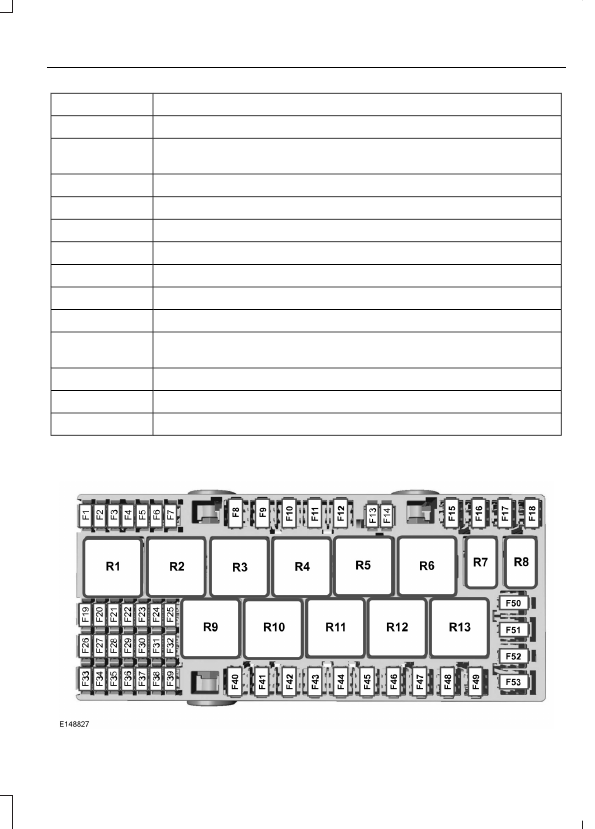

Блок предохранителей в салоне

177

Плавкие предохранители

Защищаемые цепи

Номинал

предохрани-

теля

Предохрани-

тель

Модуль подушки безопасности.

10 A

F1

Обогреваемое заднее стекло.

20 A

F2

Обогреваемые наружные зеркала.

10 A

F3

Не используется.

-

F4

Не используется.

-

F5

Тахограф.

5 A

F6

Датчик аккумуляторной батареи.

10 A

F7

Розетка источника питания переменного тока.

40 A

F8

Не используется.

-

F9

Сиденье водителя с электроприводом.

30 А

F10

Сиденье пассажира с электроприводом.

30 А

F11

Подсветка порога.

30 А

F12

Не используется.

-

F13

Модуль управления отслеживанием и блоки-
ровкой

5 A

F14

Реле аккумуляторной батареи модуля управ-
ления силовым агрегатом.

40 A

F15

Реле питания модуля управления силовым
агрегатом.

40 A

F16

Не используется.

-

F17

Клапаны антиблокировочной системы тормозов.

30 А

F18

Клапаны системы поддержания устойчивости.

Тахограф.

5 A

F19

Реле обогреваемого наружного зеркала.

5 A

F20

Реле обогрева лобового стекла

Не используется.

-

F21

Блок предохранителей в салоне.

15 A

F22

178

Плавкие предохранители
