Двигатель Durateg 2.0 L Ford Focus





Снятие и установка впускного коллектора Ford Focus









 Снятие



  Снимите топливный коллектор. Поднимите и подоприте автомобиль.

  Выверните нижний болт крепления впускного коллектора (рис. 2.70).

  Опустите автомобиль.

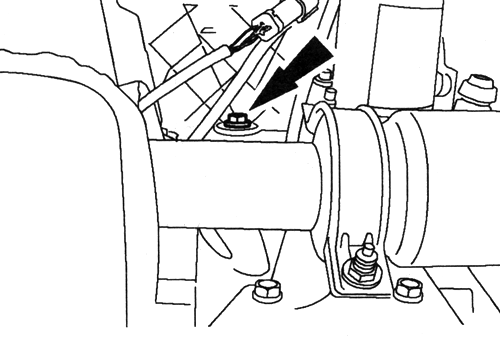

Рис. 2.70. Нижний болт крепления впускного коллектора



  Отсоедините проушину подъема двигателя от головки цилин­дров (рис. 2.71).

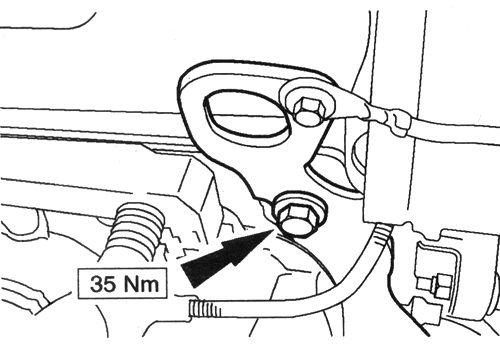

Рис. 2.71. Проушина подъема двигателя



  Рассоедините штекерный разъем датчика управления пода­чей воздуха в режиме холостого хода (IAC) (рис. 2.72).



Рис. 2.72. Штекерный разъем датчика управления подачей

воздуха в режиме холостого хода

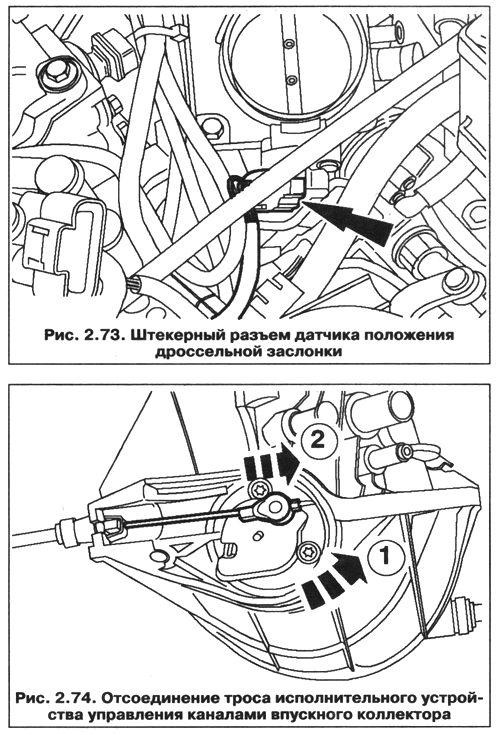

  Рассоедините штекерный разъем датчика положения дрос­сельной заслонки (ТР) (рис. 2.73).

  Отсоедините трос исполнительного устройства управления каналами впускного коллектора (IMRC) от рычага IMRC (для на­глядности впускной коллектор в сборе показан снятым) (рис. 2.74).

1. Поверните рычаг IMRC.

2. Снимите трос исполнительного устройства IMRC.

  Отсоедините трос исполнительного устройства IMRC от впу­скного коллектора в сборе (для наглядности впускной коллектор в сборе показан снятым) (рис. 2.75).

  Отпустите стопорные элементы троса исполнительного уст­ройства IMRC.

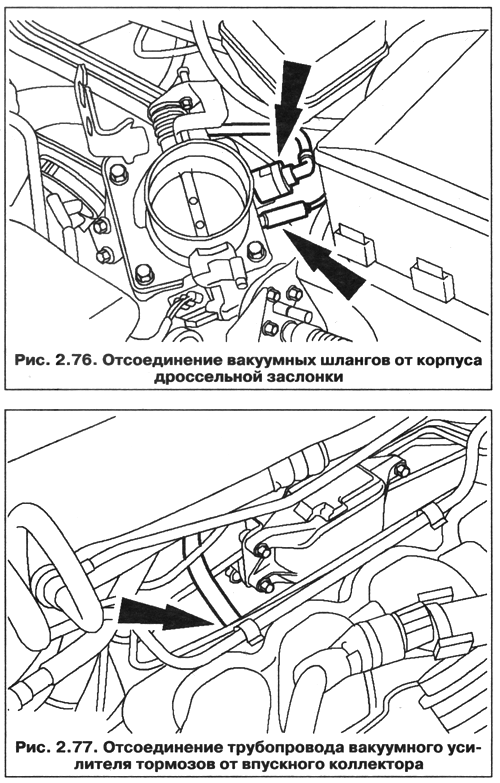

  Отсоедините вакуумные шланги от корпуса дроссельной за­слонки (рис. 2.76).

  Отсоедините трубопровод вакуумного усилителя тормозов от впускного коллектора (рис. 2.77).





  Освободите быстродействующую муфту и отсоедините тру­бопровод вакуумного усилителя тормозов.

  Разъедините две секции впускного коллектора (рис. 2.78).

  Отсоедините штекерный разъем датчика детонации (KS) от внутренней секции впускного коллектора (рис. 2.79).

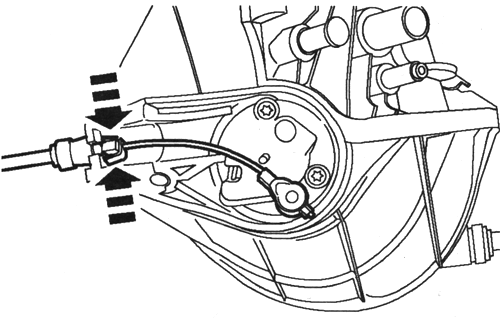

Рис. 2.75. Отсоединение троса исполнительного устрой­ства

IMRC от впускного коллектора в сборе







  Снимите контргайку и выверните болты крепления внутрен­ней секции впускного коллектора (для наглядности впускной коллектор показан снятым) (рис. 2.80).

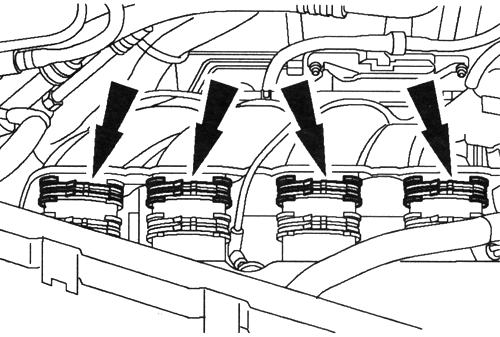

Рис. 2.78. Разъединение секций впускного коллектора

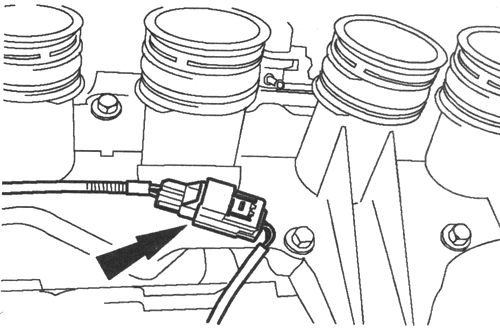

Рис. 2.79. Отсоединение штекерного разъема датчика детонации (KS)

от внутренней секции впускного коллектора

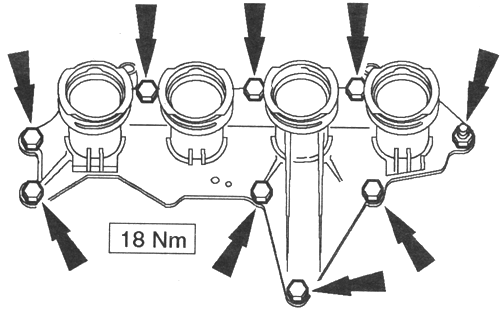

Рис. 2.80. Болты крепления внутренней секции впускного коллектора

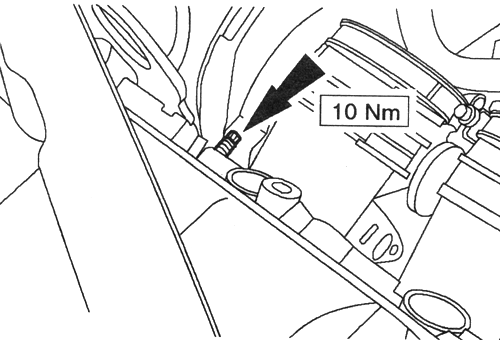

  Отбракуйте контргайку за ее дальнейшей ненадобностью. Выверните шпильку крепления внутренней секции впускного коллектора (рис. 2.81).



Рис. 2.81. Шпилька крепления внутренней секции впускного коллектора



  Снимите секции впускного коллектора.

   Установка

ПРИМЕЧАНИЕ. Очистите и осмотрите прокладку впу­скного коллектора. Принеобходимости установите но­вую прокладку впускного коллектора.

ПРИМЕЧАНИЕ. Установите новую контргайку впуск­ного коллектора.

  Установите элементы на место, действуя в обратной последо­вательности.
