 TECHNICAL SPECIFICATIONS

186

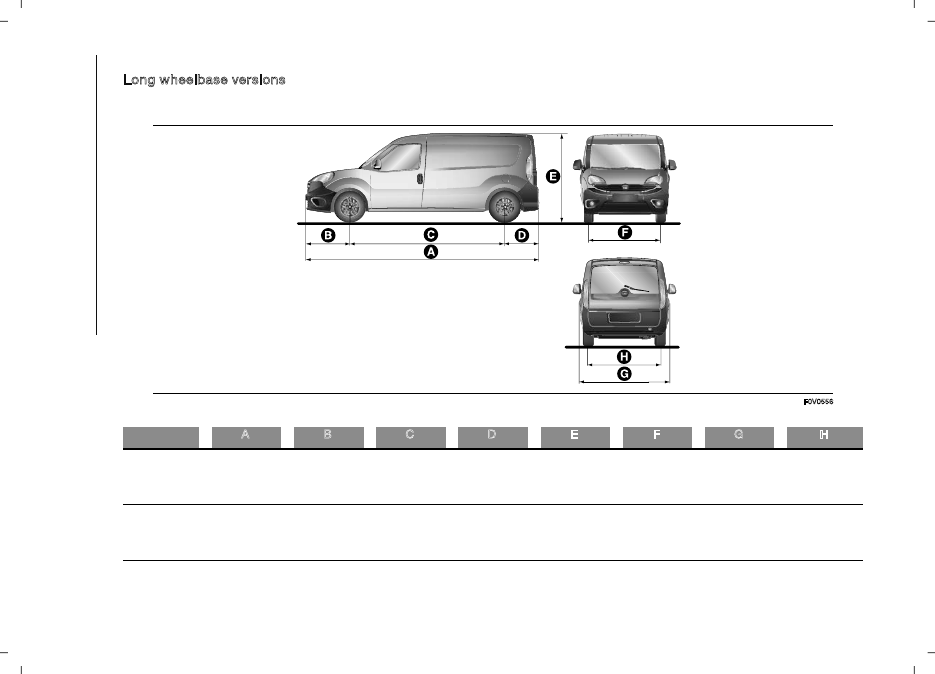

Long wheelbase versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.

Height is measured with vehicle unladen.

225

F0V0556

 

A

B

C

D

E

F

G

H

Long

Wheelbase

versions

4756

911

3105

740

1880 /

1927(*)

1510

1832

1530

Long

Wheelbase

M1 versions

4756

911

3105

740

1857 /

1905(*)

1510

1832

1530

(*) With roof bars (for versions/markets where provided)

Small variations in size are possible depending on the dimensions of the rims.

187

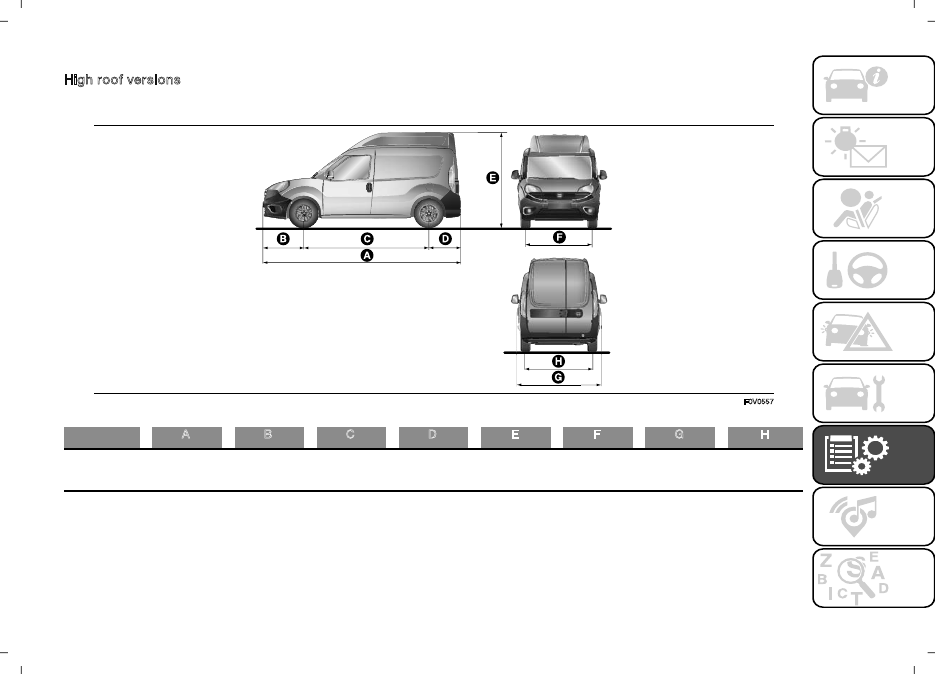

High roof versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.

Height is measured with vehicle unladen.

226

F0V0557

 

A

B

C

D

E

F

G

H

High Roof

versions

4406

911

2755

740

2115(*) /

2125(**)

1510

1832

1530

(*) Doblò versions

(*) Doblò Cargo versions

Small variations in size are possible depending on the dimensions of the rims.

 TECHNICAL SPECIFICATIONS

188

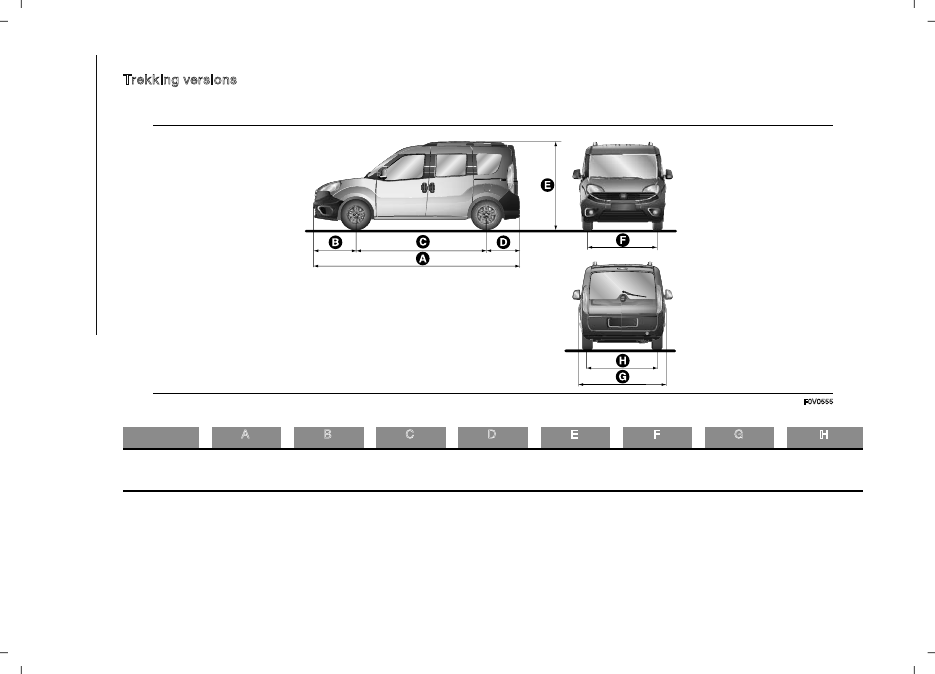

Trekking versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.

Height is measured with vehicle unladen.

227

F0V0555

 

A

B

C

D

E

F

G

H

Trekking

versions

4410

911

2755

740

1855 / 1905

(*)

1510

1832

1530

(*) With roof bars (for versions/markets where provided)

Small variations in size are possible depending on the dimensions of the rims.

189

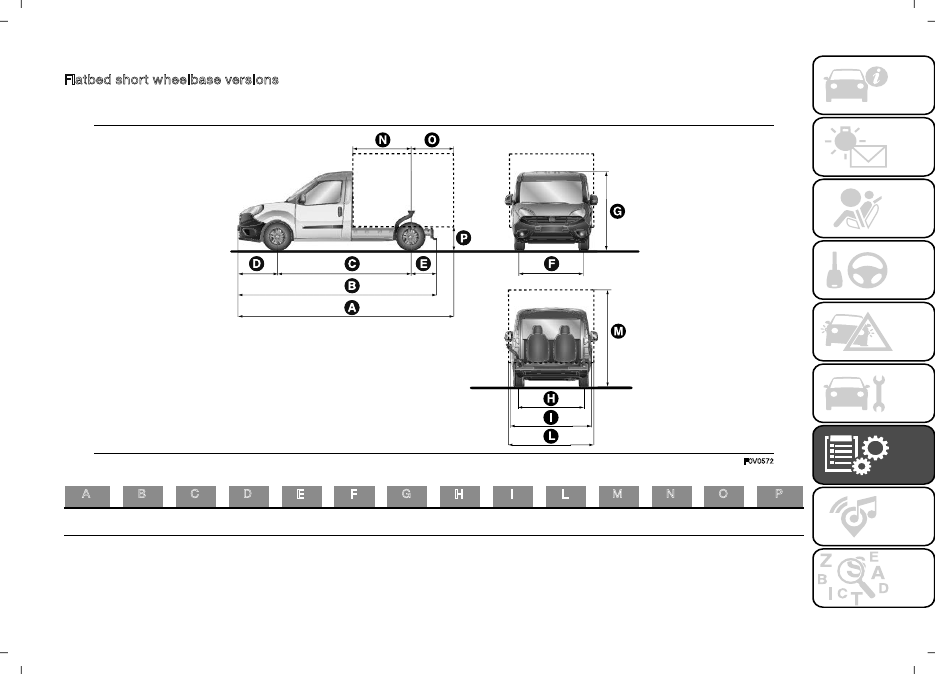

Flatbed short wheelbase versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.

Height is measured with vehicle unladen.

228

F0V0572

 

A

B

C

D

E

F

G

H

I

L

M

N

O

P

4906

4427

2755

911

561

1510

1845

1530

1789

1870

2405

1045

1240

600

Small variations in size are possible depending on the dimensions of the rims.

 TECHNICAL SPECIFICATIONS

190

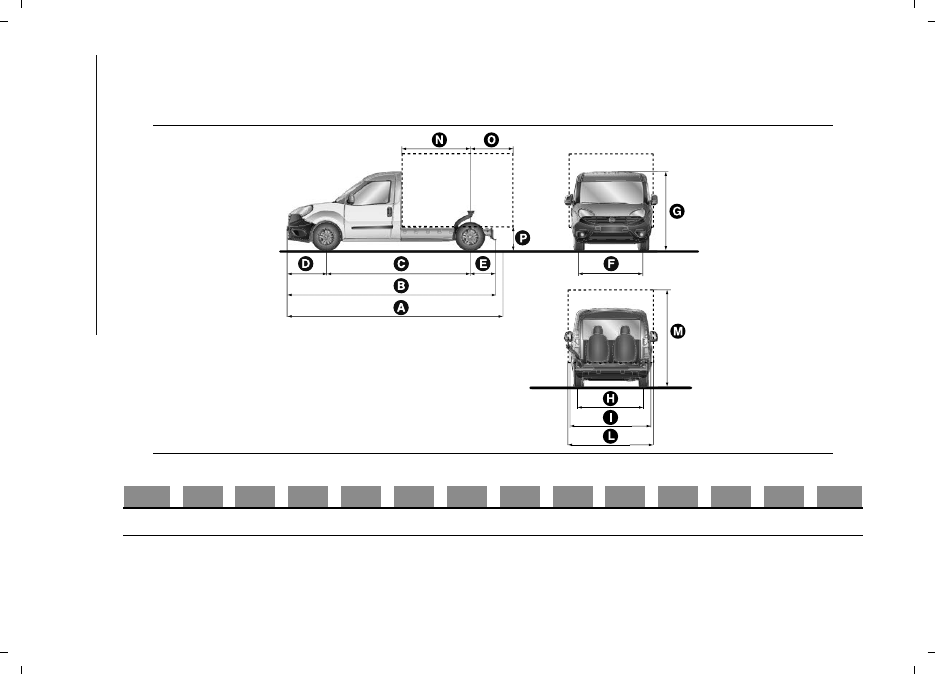

Flatbed long wheelbase versions

Dimensions are expressed in mm and refer to the vehicle fitted with standard tyres.

Height is measured with vehicle unladen.

229

F0V0573

 

A

B

C

D

E

F

G

H

I

L

M

N

O

P

5416

4577

3105

911

561

1510

1845

1530

1789

1870

2405

1395

1400

600

Small variations in size are possible depending on the dimensions of the rims.

191

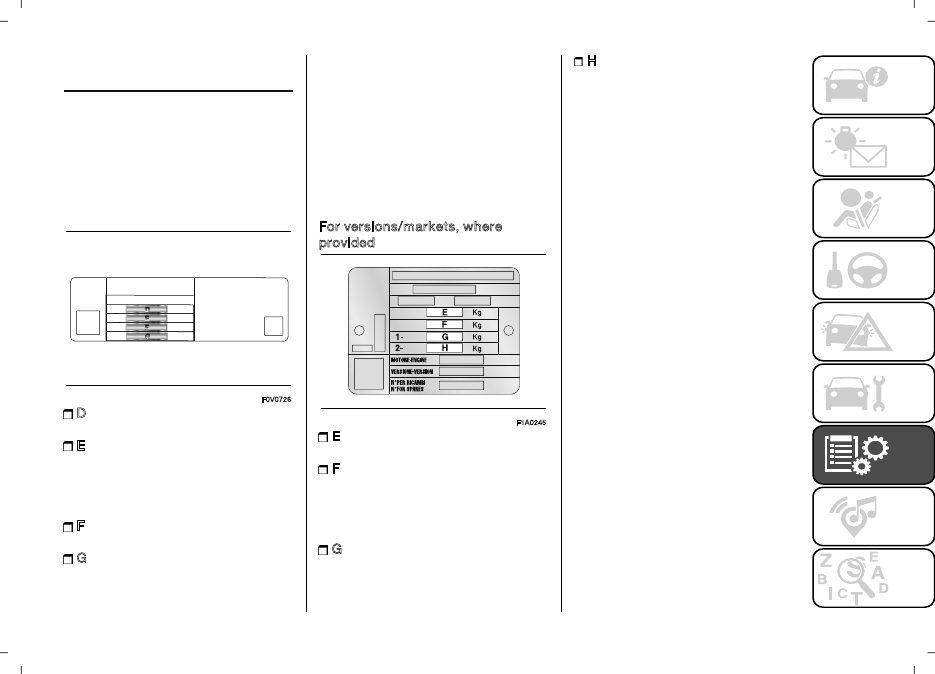

WEIGHTS AND

LOADS

To identify the weights and loads

for your vehicle, refer to the plate

shown in fig. 230 and described in the

“Vehicle identification number (VIN)

plate" chapter or refer to the vehicle

registration certificate showing the

type-approved weights (for markets,

where provided).

XXX

XXX

XXX

VERSIONE-VERSION

N° PER RICAMBI
N° FOR SPARES

MADE IN TURKEY

XXXX

xxx

MOTORE-ENGINE

CODICE COLORE/PAINT

2 -

1 -

Kg
Kg
Kg
Kg

XXXXXXXXXXXX

230

F0V0726

D Maximum permitted weight of fully

laden vehicle (GVW).

E Maximum permitted weight of fully

laden vehicle (GVW) plus trailer. If there

is no value in the field or if there is a

dash, it means that the vehicle cannot

tow.

F Maximum permitted weight on first

front axle.

G Maximum permitted weight on

second rear axle.

To calculate the towable weight with

a braked trailer, take the difference

between values (E) and (D) shown on

the plate.

E.g.: E=6000 kg - D=3500 kg

Braked trailer=2500 kg

IMPORTANT Do not exceed the

indicated trailer and towable weights.

IMPORTANT Respect the vehicle

towing capacities.

The tables show the towable weight for

engine version.
For versions/markets, where

provided

231

F1A0245

E Maximum permitted weight of

vehicle fully laden (GVW).

F Maximum permitted weight of fully

laden vehicle (GVW) plus trailer. If there

is no value in the field or if there is a

dash, it means that the vehicle cannot

tow.

G Maximum permitted weight on first

front axle.

H Maximum permitted weight on

second rear axle.

To calculate the towable weight with

a braked trailer, take the difference

between values F and E shown on the

plate.

E.g.: F=6000 kg - E=3500 kg

Braked trailer=2500 kg

IMPORTANT Do not exceed the

indicated trailer and towable weights.

IMPORTANT Respect the vehicle

towing capacities.

The tables show the towable weight for

engine version.

 TECHNICAL SPECIFICATIONS

192

TOWABLE WEIGHTS (kg)

Key:
A = TOWABLE WEIGHT
B = UNBRAKED TRAILER
C = LOAD ON TOW HOOK
D = LOAD ON ROOF

 

VERSION GVW

ENGINE

A

B

C

D

DOBLÒ / COMBI (M1)

1.4

1000

500

60

100

1.4 T-JET

1000

500

60

100

1.4 T-JET Natural

Power

1000

500

60

100

1.6 MultiJet

1300

500

60

100

2.0 Multijet

1500

500

60

100

CARGO

1.4

1000

500

60

100

1.4 T-JET

1000

500

60

100

1.4 T-JET Natural

Power

1000

500

60

100

1.3 Multijet

1000

500

60

100

1.6 MultiJet

1300

500

60

100

2.0 Multijet

1500

500

60

100

COMBI

1.4

1000

500

60

100

1.4 T-JET

1000

500

60

100

193

VERSION GVW

ENGINE

A

B

C

D

COMBI

1.4 T-JET Natural

Power

1000

500

60

100

1.3 Multijet

1000

500

60

100

1.6 MultiJet

1300

500

60

100

2.0 Multijet

1500

500

60

100

PLATFORM TYPE

1.4

1000

500

0

100

1.3 Multijet

1000

500

0

100

1.3 Multijet Euro 6

1000

500

0

100

1.6 MultiJet

1300

500

0

100

1.6 Multijet Euro 6

1300

500

0

100

2.0 Multijet

1300

500

0

100

M1 = people carrier

NOTE For vehicles with tow hook: the vertical static load on the tow hook must be within the maximum permitted weight

declared for the vehicle.

 TECHNICAL SPECIFICATIONS

194

REFUELLING

 

1.4

1.4 T-JET

1.4 T-JET Natural

Power

Prescribed fuels and

original lubricants

Fuel tank:

60 litres

60 litres

22 litres

Unleaded petrol not less than

95 RON (EN 228 specification)

including a reserve of:

8–10 litres

8–10 litres

5.5 litres

Methane cylinder

capacity (1.4

T-JET Natural

Power):

Long

wheelbase

versions

–

–

16.15 kg (approx.)

Methane (*)

Short

wheelbase

versions

22.1 kg (approx.)

Engine cooling system:

5 litres

5.8 litres

5.8 litres

Mixture of demineralised water

and 50% PARAFLU UP (**)

Engine sump:

2.35 litres / 2 kg

2.4 kg/2.8 litres

–

SELENIA K P.E.

Engine sump and filter:

2.7 litres / 2.3 kg

2.7 kg/3.16 litres

Engine sump (1.4 T-JET Natural

Power):

–

–

2.4 kg/2.8 litres

SELENIA MULTIPOWER GAS

5W-40

Engine sump and filter (1.4 T-JET

Natural Power):

–

–

2.7 kg/3.16 litres

Gearbox casing/differential:

1.76 litres / 1.5 kg

1.5 kg

–

TUTELA TRANSMISSION

GEARFORCE

Gearbox/differential casing (1.4 T-

JET Natural Power):

–

–

1.5 kg

TUTELA TRANSMISSION

TECHNYX

Hydraulic brake circuit with ABS

anti-lock device:

0.450 kg

0.450 kg

0.450 kg

TUTELA TOP 4/S

195

1.4

1.4 T-JET

1.4 T-JET Natural

Power

Prescribed fuels and

original lubricants

Hydraulic power steering:

0.900 kg

0.900 kg

0.900 kg

TUTELA TRANSMISSION GI/E

Windscreen/rear window washer

fluid reservoir:

2.2 (***) / 6 (****) litres

2.2 (***) / 6 (****) litres

6.0 litres (°)

Mixture of water and

PETRONAS DURANCE SC35

(*) The amount of methane depends on the outside temperature, the supply pressure, the quality of the gas and the type of refuelling system.

Overall cylinder volume approximately 95 litres (short wheelbase versions) and 130 litres (long wheelbase versions).

(**) In particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40% demineralised water.

(***) For Doblò versions without headlight washer.

(****) For Doblò/Doblò Combi/Doblò Cargo versions with headlight washers.

(°) DOBLÒ ACTIVE versions: 2.2 litres

WARNING Note that when using a fuel like methane, the range is extremely variable because in addition to the vehicle

maintenance and driving conditions it also depends on the temperature of the gas in the cylinder. The methane actually heats

up during the refuelling and cools down whilst driving, undergoing variations in pressure that reduce the quantity that can be

used. It should also be pointed out that whilst the vehicle is being run in (up to around 3000 km) the fuel consumption may be

higher than the figures given.

 TECHNICAL SPECIFICATIONS

196

 

1.3 Multijet

1.6 MultiJet

2.0 Multijet

Prescribed fuels and original

lubricants

Fuel tank:

60 litres

60 litres

60 litres

Diesel for motor vehicles (EN590

Specification)

including a reserve of:

8–10 litres

8–10 litres

8–10 litres

Engine cooling system:

5.2 litres

6.7/6.3 litres (****)

6.7 litres

50% mixture of distilled water

and PARAFLUUP (***)

Engine sump without UREA:

3.9 litres / 3.3 kg

4.5 litres / 3.6 kg

4.5 litres / 3.6 kg

SELENIA WR FORWARD 0W-30

Engine sump and filter without

UREA:

4.1 litres / 3.46 kg

4.9 litres / 3.9 kg

4.9 litres / 3.9 kg

Engine sump with UREA (1.6

Multijet 90 HP versions):

–

4.4 litres

–

SELENIA WR FORWARD 0W-20

Engine sump and filter with

UREA (1.6 Multijet 90 HP

versions):

–

4.8 litres

–

Gearbox casing/differential:

2 litres / 1.7 kg

2 litres / 1.7 kg

2 litres / 1.7 kg

TUTELA TRANSMISSION

GEARFORCE

COMFORT-MATIC and

DUALOGIC™ transmission

actuation hydraulic system (1.6

Multijet 90 HP versions)

–

0.7 litres / 0.59 kg

–

TUTELA CS SPEED Special

oil with "ATF DEXRON III" type

additive

Hydraulic brake circuit with ABS:

0.450 kg

0.450 kg

0.450 kg

TUTELA TOP 4/S

Hydraulic power steering:

0.900 kg

0.900 kg

0.900 kg

TUTELA TRANSMISSION GI/E

Windscreen/headlight washer

reservoir:

2.2 (*) / 6 (**) litres

2.2 (*) / 6 (**) litres

2.2 (*) / 6 (**) litres

Mixture of water and PETRONAS

DURANCE SC35

197

1.3 Multijet

1.6 MultiJet

2.0 Multijet

Prescribed fuels and original

lubricants

UREA tank (for versions/markets,

where provided) approximate

capacity (litres):

–

14

–

AdBlue (water — UREA solution)

DIN 70 070 and ISO 22241-1

148) 149)

(*) For Doblò versions without headlight washer.

(**) For Doblò/Doblò Combi/Doblò Cargo versions with headlight washers.

(***) In particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40% demineralised water.

(****) Versions with UREA.

WARNING

148)

Only use AdBlue® (UREA) compliant with DIN 70 070 and ISO 22241-1. Other fluids may cause damage to the system: also exhaust

emissions would no longer comply with the law.

149)

The distribution companies are responsible for the compliance of their product. Observe the precautions of storage and servicing, in

order to preserve the initial qualities. The manufacturer of the vehicle does not recognise any guarantee in case of malfunctions and damage
caused to the vehicle due to the use of AdBlue® (UREA) not in accordance with regulations.

 TECHNICAL SPECIFICATIONS

198

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the

requirements of the Scheduled Servicing Plan. Constant use of the prescribed lubricants guarantees the fuel

consumption and emission specifications. Lubricant quality is crucial for engine operation and duration.

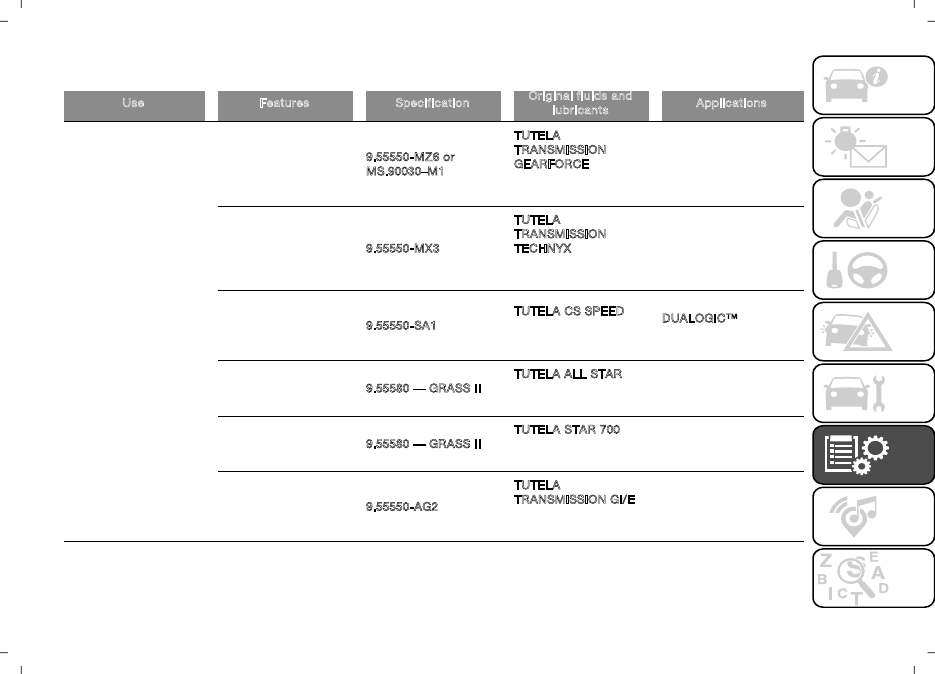

RECOMMENDED PRODUCTS AND THEIR SPECIFICATIONS

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for petrol

engines

SAE 5W-40

ACEA C3 / API SN

9.55535-S2

SELENIA K P.E.

Contractual Technical

Reference N° F603.C07

According to Service

Schedule

Lubricants for diesel

engines without UREA:

52)

SAE 0W-30

ACEA C2

9.55535–DS1

SELENIA WR

FORWARD 0W-30

Contractual Technical

Reference N° F842.F13

According to Service

Schedule

Lubricants for Euro 6

diesel engines with UREA

52)

SAE 0W-20

ACEA C2

9.55535–DSX

SELENIA WR

FORWARD 0W-20

Contractual Technical

Reference N° F013.K15

According to Service

Schedule

Lubricants for

petrol/methane engines

52)

SAE 5W-40

ACEA C3

9.55535-T2

SELENIA

MULTIPOWER GAS

5W-40

Contractual Technical

Reference N° F922.E09

According to annual

maintenance and

inspection plan

IMPORTANT

52)

The use of products with specifications other than those indicated above could cause damage to the engine not covered by the warranty.

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to

top up; in this case optimal performance of the engine is not guaranteed.

199

 

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases for

drive transmission

SAE 75W API GL4 grade

synthetic lubricant.

9.55550-MZ6 or

MS.90030–M1

TUTELA

TRANSMISSION

GEARFORCE

Contractual Technical

Reference N° F002.F10

Manual gearbox and

differential

SAE 75W- 85 grade

synthetic lubricant.

9.55550-MX3

TUTELA

TRANSMISSION

TECHNYX

Contractual Technical

Reference N° F010.B05

Mechanical transmissions

and differentials (1.4 T-JET

Natural Power versions)

Specific fluid for ratio

selector electrohydraulic

actuators.

9.55550-SA1

TUTELA CS SPEED

Contractual Technical

Reference N° F005.F98

COMFORT-MATIC and

DUALOGIC™ electrically

controlled electrohydraulic

actuator

Molybdenum disulphide

grease, for use at high

temperatures.

9.55580 — GRASS II

TUTELA ALL STAR

Contractual Technical

Reference N° F702.G07

Wheel side constant

velocity joints

Low friction coefficient

grease for constant

velocity joints.

9.55580 — GRASS II

TUTELA STAR 700

Contractual Technical

Reference N° F701.C07

Differential side constant

velocity joints

Lubricant for power

steering Exceeds

"ATF DEXRON III"

specifications

9.55550-AG2

TUTELA

TRANSMISSION GI/E

Contractual Technical

Reference N° F001.C94

Hydraulic power steering

 TECHNICAL SPECIFICATIONS

200

Use

Features

Specification

Original fluids and

lubricants

Applications

Brake fluid

Synthetic fluid for braking

and clutch systems

Exceeds specifications:

FMVSS n° 116 DOT 4,

ISO 4925, SAE J 1704

9.55597 or MS.90039.

TUTELA TOP 4/S

Contractual Technical

Reference N° F005.F15

Hydraulic brakes and

clutch controls

Protective agent for

radiators

Red protective with

antifreeze action, based

on inhibited monoethyl

glycol with organic

formula. Exceeds CUNA

NC 956-16, ASTM D

3306 specifications.

9.55523 or MS.90032

PARAFLUUP (*)

Contractual Technical

Reference N° F101.M01

Cooling circuits. Use rate

50% up to -35°C. Mixture

with different formulation

products not allowed.

Diesel fuel additive

Additive for diesel

antifreeze, protecting

diesel engines.

–

PETRONAS DURANCE

DIESEL ART

Contractual Technical

Reference N° F601.C06

To be mixed with diesel

(25 cc per 10 litres)

Windscreen washer fluid

Mixture of alcohol and

surfactants CUNA NC

956-II.

9.55522 or MS.90043

PETRONAS DURANCE

SC 35

Contractual Technical

Reference N° F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

Additive for diesel

emissions (UREA)

Water-UREA solution

DIN 70 070 or ISO

22241–1

AdBlue

To be used for filling the

tank UREA on vehicles

equipped with system

of Selective Catalytic

Reduction (SCR).

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40%

demineralised water.

201

FUEL CONSUMPTION AND CO2 EMISSIONS

The fuel consumption and CO2 emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.

The type of route, traffic situations, weather conditions, driving style, general conditions of the vehicle, trim

level/equipment/accessories, climate control system, vehicle load, roof rack, other situations that affect aerodynamics or air

drag may lead to different fuel consumption levels than those measured. The fuel consumption will only become more regular

after driving the first 3000 km.

To find the specific fuel consumption and CO2 emission figures for this vehicle, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.
